Полоса стальная

Стальной прокат прямоугольного сечения — основной материал для создания наружных и внутренних контуров заземления и молниезащиты. Полоса выполняет роль проводника, который соединяет вертикальные электроды в единую электрическую цепь.

Для этих целей обычно выбирают изделия с сечением 40×4 или 50×5 мм, так как данные параметры обеспечивают необходимую площадь контакта с грунтом и высокую пропускную способность тока. Металл прокладывают в траншеях на глубине от 0.5 до 0.7 м по периметру сооружения. Стальные элементы соединяют между собой методом электродуговой сварки, при этом длина шва должна в 2 раза превышать ширину полосы.

При монтаже внутри помещений полосу крепят вдоль стен при помощи специальных держателей для формирования шины заземления. Соединение с оборудованием производят через болтовые стыки, для чего в металле сверлят отверстия нужного диаметра.

Обычная черная сталь в почве подвержена быстрому разрушению, поэтому для долговечной работы системы выбирают оцинкованный прокат. Слой цинка толщиной от 30 до 70 мкм блокирует доступ влаги к железу и предотвращает окисление металла. Правильно смонтированный контур заземления из полосы служит 30 лет и более без потери проводящих свойств.

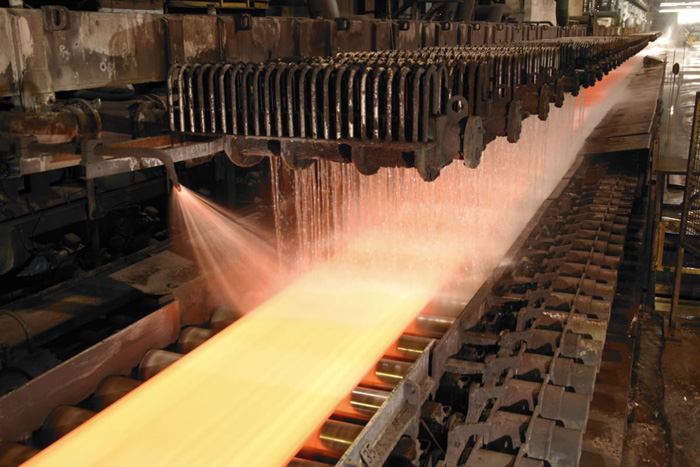

Горячекатаную полосу производят при температуре выше +1000℃, когда сталь приобретает высокую пластичность и легко проходит через валки стана. Внутренняя структура металла после такого нагрева становится однородной, а зерна кристаллической решетки имеют округлую форму.

Этот способ позволяет выпускать массивный прокат толщиной до 50 мм, который обладает высокой вязкостью и хорошо сопротивляется ударным нагрузкам. Поверхность горячего металла всегда покрыта слоем темной окалины, а точность геометрических размеров соответствует обычным промышленным допускам. Прокат такого типа востребован в строительстве массивных каркасов и производстве закладных деталей для фундаментов.

Холоднокатаную полосу изготавливают из предварительно очищенной горячекатаной заготовки без повторного нагрева. Металл подвергают сильному обжатию, которое вызывает эффект наклепа и значительно повышает твердость поверхности. Холодная деформация вытягивает зерна стали вдоль направления прокатки, поэтому прочность изделия на разрыв увеличивается.

Поверхность такого проката получается идеально гладкой и светлой, а отклонения по толщине не превышают 0.05 мм. Эти характеристики важны для точного машиностроения и приборостроения, где детали требуют плотной стыковки.

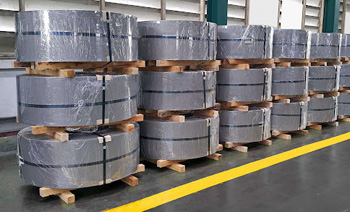

Промышленное получение полосы из рулонов выполняют на автоматических линиях продольного роспуска. Массивную бухту стали устанавливают на разматыватель, после чего металл проходит через систему правильных роликов для устранения кривизны.

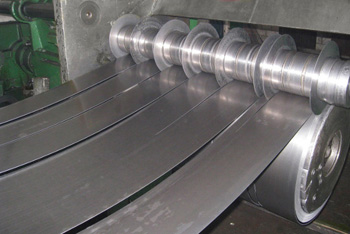

Главный этап — прохождение полотна через блок дисковых ножей, которые закреплены на параллельных валах. Расстояние между режущими кромками выставляют при помощи калиброванных втулок в соответствии с требуемой шириной готового изделия. Ножи вращаются со скоростью движения ленты и разрезают широкий лист на несколько узких полос за один проход.

После резки каждую ленту направляют на натяжное устройство для обеспечения плотной намотки на приемный барабан. Края широкого полотна, которые называют кромкой, обрезают и направляют в измельчитель для последующей переработки.

Современное оборудование позволяет нарезать до 20 или 30 полос одновременно с высокой точностью краев. В процессе работы датчики контролируют ширину каждой полосы в режиме реального времени. Автоматика исключает появление заусенцев и деформацию металла при разделении слоев. Готовый прокат в виде штрипса или полос упаковывают стальной лентой для безопасной транспортировки.

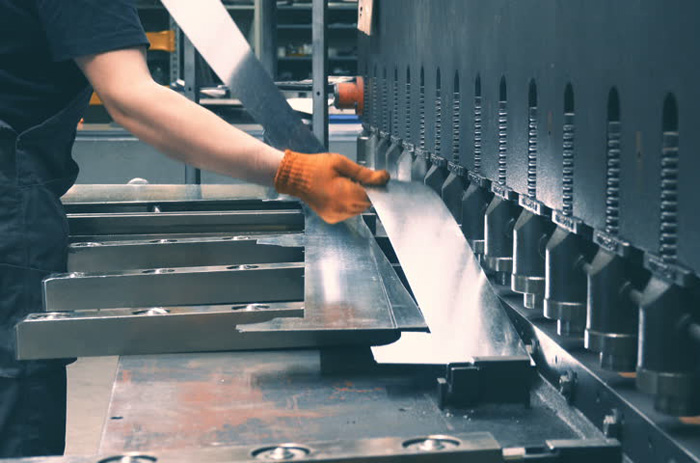

Гибку полосового проката выполняют в холодном или горячем состоянии в зависимости от толщины изделия и требуемого радиуса сгиба. Для металла толщиной до 10 мм используют механические или гидравлические прессы, которые обеспечивают плавную деформацию стали. Чтобы избежать появления микротрещин на внешней стороне угла, радиус оправки выбирают не менее толщины самой полосы.

Плавное движение пуансона позволяет волокнам металла перестроиться без разрывов структуры. После завершения операции деталь сохраняет свою проектную прочность и упругость.

Массивные полосы толщиной более 20 мм требуют предварительного нагрева зоны сгиба до +900℃ при помощи индукционных установок или газовых горелок. Термическое воздействие временно снижает твердость стали и облегчает процесс формовки сложных деталей.

Важно контролировать температуру нагрева, чтобы не допустить пережога металла и роста зерна, так как это сделает сталь хрупкой после остывания. После придания нужной формы изделие охлаждают на спокойном воздухе для снятия внутренних напряжений. Качественная гибка исключает образование гофр и утонение сечения в месте деформации.

Нанесение слоя расплавленного цинка на стальную полосу создает мощный антикоррозийный барьер с уникальными защитными свойствами. Металл погружают в ванну с цинком при температуре +450℃, что вызывает взаимную диффузию атомов и образование прочного сплава железо-цинк.

Полученное покрытие работает как электрохимический протектор и спасает сталь от ржавчины даже при наличии глубоких царапин. Оцинкованная полоса не требует дополнительной покраски и сохраняет привлекательный вид в течение 20 или 30 лет. Плотная оксидная пленка на поверхности цинка блокирует доступ кислорода к основному металлу.

Слой цинка обладает высокой адгезией и не отслаивается при механических ударах или изгибах проката. Толщина такой защиты составляет от 40 до 100 мкм, что гарантирует надежность конструкций в условиях высокой влажности и солевого тумана. Для изделий, которые контактируют с почвой, оцинкование становится единственным эффективным способом предотвращения быстрой сквозной коррозии.

Горячее цинкование обеспечивает герметичность покрытия даже в труднодоступных местах и на торцах полосы.

Массу погонного метра плоского проката определяют путем перемножения площади его поперечного сечения на плотность стали. Для расчетов используют стандартный коэффициент плотности черного металла, который составляет 7850 кг/куб.м. Сначала перемножают ширину и толщину полосы в метрах для получения площади сечения в квадратных метрах. Полученный результат умножают на плотность и на 1 метр длины изделия.

Например, полоса размером 40×4 мм имеет площадь сечения 0.00016 кв.м, поэтому её теоретический вес составит 1.256 кг на один погонный метр. Точные значения массы для всех типовых размеров указаны в справочных таблицах ГОСТ 103-2006.

Фактический вес партии может незначительно отличаться от расчетного значения из-за допусков на геометрические размеры проката. В паспорте качества производитель указывает реальную массу груза, которую фиксируют на большегрузных весах в цехе отгрузки.

При проектировании сложных каркасов инженеры суммируют вес всех стальных полос для определения нагрузки на фундамент и выбора крепежа. Знание точного веса материала помогает правильно подобрать транспорт для перевозки и рассчитать стоимость доставки.

Полоса из нержавеющей стали марок AISI 304 или 12Х18Н10Т сочетает в себе высокую прочность и исключительные декоративные качества. Металл не требует нанесения защитных покрытий, так как он самостоятельно сопротивляется коррозии благодаря наличию хрома в составе. Нержавеющая полоса сохраняет свой первоначальный блеск на протяжении 50 лет и не тускнеет под воздействием осадков и смога.

Дизайнеры выбирают этот прокат для изготовления перил, элементов лестниц и отделки фасадов современных зданий. Поверхность нержавейки может иметь разную фактуру: от зеркальной полировки до матового сатина или глубокого шлифования.

Материал отличается высокой гигиеничностью и легко очищается от загрязнений обычными моющими средствами без вреда для внешнего вида. На гладком металле не задерживаются бактерии, поэтому такие изделия востребованы в медицинских центрах и на предприятиях пищевой промышленности.

Нержавеющий прокат хорошо поддается лазерной резке и сварке в среде аргона, что позволяет создавать сложные архитектурные формы. Прочность сплава гарантирует устойчивость декоративных элементов к случайным ударам и появлению царапин. Использование нержавеющей полосы придает интерьерам в стиле хай-тек или лофт ощущение надежности и технологичности.

Она служит основным материалом для изготовления пластин-оснований, к которым приваривают анкерные стержни или болты. Плоская форма проката обеспечивает надежную фиксацию детали внутри железобетонного блока и равномерно распределяет механические нагрузки. Для этих целей используют горячекатаную полосу толщиной от 6 до 20 мм из хорошо свариваемой стали Ст3. Металл прочно сцепляется с бетонной массой, создавая жесткий узел для монтажа колонн, балок или технологического оборудования.

На производстве полосу нарезают на заготовки нужного размера при помощи гильотинных ножниц или станков плазменной резки. Кромки пластин зачищают от заусенцев и окалины для обеспечения качественного сварного шва с арматурными прутками. Поверхность закладных элементов, которая остается снаружи после бетонирования, обязательно защищают от коррозии грунтом или цинкованием. Использование стандартизированной полосы ускоряет процесс сборки типовых узлов в заводских условиях.

ГОСТ 103-2006 разделяет полосовой прокат на классы по точности размеров и форме поперечного сечения. Для толщины установлены категории повышенной (В) и нормальной (Б) точности, которые определяют величину допустимых отклонений от номинала. Для полосы толщиной 5 мм допуск в классе В может составлять всего 0.2 мм, что важно для прецизионных деталей. По ширине изделия также делятся на группы с жестко ограниченными параметрами отклонений краев от параллельности.

Стандарт регламентирует и такие параметры, как притупление углов, серповидность и косина реза торцов. Серповидность полосы не должна превышать 0.2% от её длины для первого класса точности, что обеспечивает ровную укладку проката в штабели. Если кривизна изделия выше нормы, то при вращении в станках возникнут вибрации, которые приведут к браку продукции. Скручивание полосы вокруг своей оси также строго нормируется и не может выходить за пределы заданных значений на метр длины.

Соблюдение этих требований гарантирует легкость последующей механической обработки и сварки заготовок.

Сталь марки 65Г относится к категории рессорно-пружинных сплавов с высоким содержанием марганца и углерода. Полоса из этого материала обладает уникальной упругостью и способностью возвращать первоначальную форму после снятия колоссальных нагрузок. Из таких заготовок производят плоские пружины, рессорные листы для транспорта и различные износостойкие прокладки.

Металл после термической закалки приобретает высокую твердость, которая сохраняется при постоянных циклических деформациях. Но сталь 65Г требует строгого соблюдения температурных режимов обработки, так как она склонна к образованию трещин при неправильном охлаждении.

Для получения рабочих характеристик полосу нагревают до +830℃ с последующей закалкой в масле и обязательным отпуском. Процесс термической обработки снимает внутренние напряжения и обеспечивает материалу необходимую вязкость. Полоса этой марки плохо поддается сварке, поэтому детали соединяют при помощи заклепок или болтов в специальных обоймах.

Высокое сопротивление износу делает сталь 65Г незаменимой в производстве ножей для дорожной и сельскохозяйственной техники. Плотная структура металла выдерживает трение об абразивные среды без быстрого истирания кромок.

Сварка полосового проката толщиной менее 4 мм требует точной настройки силы тока для предотвращения прожога металла. Детали укладывают друг на друга с перекрытием, ширина которого должна составлять не менее 3-5 толщин заготовки. Плотное прижатие поверхностей струбцинами исключает появление воздушных зазоров и деформацию узла при нагреве дугой.

Сварщик направляет электрод под углом к верхней кромке, формируя ровный катет шва по всей длине стыка. Использование инверторов с импульсным режимом позволяет контролировать тепловложение и обеспечивает прочный провар без перегрева соседних участков стали.

Перед началом работ места соединения очищают от ржавчины и масляных пятен до металлического блеска при помощи углошлифовальной машины. Любые загрязнения в зоне расплава приведут к образованию пор и снижению прочности сварного шва. После завершения процесса шлак обязательно сбивают молотком для визуального контроля качества соединения.

Сварной шов не должен иметь подрезов, кратеров и непроваров в корне. Для защиты от коррозии место стыка покрывают антикоррозийным грунтом сразу после остывания металла.
