Ремонт промышленных контроллеров

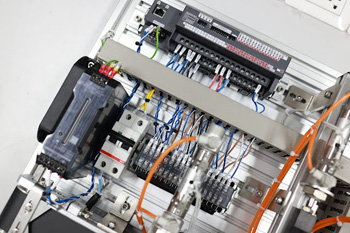

Электрическая изоляция входных и выходных цепей предотвращает прямое прохождение высокого напряжения от датчиков или исполнительных механизмов к хрупким микросхемам. Для этих целей применяют оптроны или миниатюрные трансформаторы, которые передают сигнал через световой луч или магнитное поле.

Когда во внешних кабелях происходит короткое замыкание или возникает мощная импульсная помеха, энергия разряда останавливается на защитном барьере. В результате сгорает лишь недорогой компонент во входном каскаде, а дорогостоящее вычислительное ядро остается полностью работоспособным. Эта схема также устраняет проблему блуждающих токов, которые часто возникают при разности потенциалов между заземлением станка и шкафа управления.

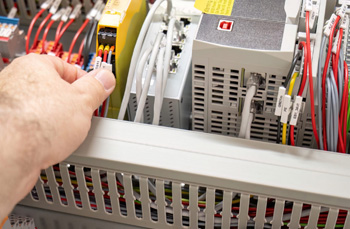

В процессе ремонта специалисты проверяют целостность изоляционных промежутков и отсутствие прогаров на печатной плате. Если оптопара теряет чувствительность, сигнал на входе контроллера становится нестабильным или пропадает полностью. Мастер заменяет поврежденный элемент и восстанавливает защитные стабилитроны, которые работают в паре с развязкой. После замены компонентов проводят тесты на пробой под напряжением 1.5 кВ для подтверждения безопасности узла.

Микросхемы в корпусах BGA имеют выводы в виде сотен мельчайших шариков припоя, которые расположены на нижней стороне корпуса. Контактные площадки скрыты под телом детали, поэтому их визуальный осмотр невозможен без применения рентгенографического оборудования.

При постоянной вибрации оборудования или из-за циклического нагрева в паяных соединениях возникают микротрещины. Данный дефект ведет к потере связи процессора с памятью или периферией, что проявляется в виде спонтанных зависаний или ошибок загрузки системы. Для ремонта требуется использование инфракрасных паяльных станций, которые обеспечивают равномерный прогрев всей зоны без деформации многослойного текстолита.

Процесс реболлинга включает полный демонтаж чипа и нанесение новой сетки шариков через прецизионный трафарет. Мастер должен строго соблюдать термопрофиль нагрева, так как малейшее отклонение температуры приведет к расслоению платы или перегреву кристалла. Чистота поверхностей перед монтажом имеет решающее значение для исключения окисления контактов в будущем. После установки детали проводят ультразвуковую очистку для удаления остатков агрессивного флюса.

Постепенное изменение показаний приборов связано со старением электролитических конденсаторов и изменением номинала прецизионных резисторов в измерительных цепях. В условиях высоких температур компоненты теряют первоначальную точность, по этой причине система управления получает искаженные данные от датчиков давления или температуры. Когда погрешность превышает допустимые нормы, автоматика начинает некорректно регулировать технологические процессы, что ведет к росту брака продукции.

Ремонт включает в себя детальную проверку опорных источников напряжения, которые задают эталон для аналого-цифровых преобразователей. Для устранения дрейфа мастера заменяют фильтрующие элементы в цепях питания операционных усилителей.

После завершения аппаратного ремонта проводят обязательную калибровку каждого канала с использованием эталонных калибраторов тока и напряжения. Специалисты выставляют нулевую точку и верхний предел диапазона, фиксируя программные коэффициенты в памяти устройства. Проверка линейности характеристики во всем рабочем интервале гарантирует достоверность измерений.

Сбой встроенного программного обеспечения может произойти из-за внезапного отключения питания в момент записи настроек или под действием сильных наводок. В такой ситуации контроллер перестает инициализироваться, а индикаторы на панели выдают коды системных ошибок.

Восстановление начинают с выпаивания чипа памяти и его подключения к внешнему программатору. Специалисты проводят верификацию содержимого и сравнивают его с контрольной суммой из заводского дампа. Если структура данных нарушена, в микросхему записывают чистый образ операционной системы и восстанавливают уникальные идентификаторы оборудования.

В некоторых случаях повреждение имеет физический характер из-за выработки ресурса циклов перезаписи ячеек Flash. Тогда устанавливают новую деталь с аналогичными характеристиками быстродействия и объема. Важно использовать только проверенное программное обеспечение от производителя для исключения конфликтов с аппаратной частью. Проверка контрольных сумм после записи гарантирует стабильную работу логических алгоритмов без зависаний.

Трансиверы промышленных сетей работают на высоких частотах и подвергаются воздействию статического электричества при подключении кабелей. Высоковольтные разряды пробивают внутренние структуры полупроводников, что ведет к потере связи между узлами автоматизированной системы.

Если экран кабеля заземлен неправильно, по нему начинают течь уравнивающие токи, которые вызывают перегрев и выгорание интерфейсных модулей. Проблема часто возникает в протяженных сетях, где блоки управления находятся на значительном удалении друг от друга. Диагностика физического слоя сети с помощью анализаторов трафика помогает быстро найти неисправный сегмент.

Ремонт коммуникационного порта требует замены микросхем приемопередатчиков и проверки состояния согласующих резисторов (терминаторов). Мастер контролирует форму сигналов на шине с помощью осциллографа для обнаружения отражений и затуханий импульсов. Качественная пайка разъемов исключает появление дребезга контактов при вибрации станка в процессе работы. Специалисты также проверяют исправность защитных диодных сборок, которые должны поглощать всплески напряжения в линии.

Центральный процессор и память контроллера требуют нескольких уровней низковольтного напряжения, таких как 3.3 В, 1.8 В или 1.2 В. Эти напряжения формируются импульсными DC-DC преобразователями непосредственно вблизи потребителей для снижения влияния помех. Когда один из таких стабилизаторов начинает работать со сбоями, контроллер может спонтанно перезагружаться или выдавать непредсказуемые логические ошибки.

В процессе ремонта мастера измеряют уровень пульсаций на выходах всех преобразователей под нагрузкой. Высокий уровень шума указывает на деградацию керамических конденсаторов или нарушение режимов работы дросселей. Очистка зоны вокруг силовых элементов предотвращает утечки тока через слой нагара и масляной пыли. Специалисты заменяют дефектные микросхемы ШИМ-контроллеров и восстанавливают поврежденные дорожки в многослойной структуре платы.

Качественное питание цифровой части является фундаментом стабильной работы всей системы автоматизации. Если напряжение проседает хотя бы на 5%, риск программного сбоя возрастает в несколько раз. После восстановления цепей питания проводят длительный тест на тепловую стабильность узла в закрытом корпусе.

Кварцевый генератор задает тактовую частоту для синхронизации всех вычислительных процессов внутри микропроцессора. При механическом ударе по корпусу контроллера хрупкий кристалл кварца может треснуть, по этой причине генерация прекращается или становится нестабильной.

Сбой частоты ведет к нарушению таймингов в программах реального времени, что проявляется в виде рассинхронизации осей и ошибок связи. Контроллер может выдавать неверные временные задержки или вовсе не выходить из режима сброса при включении. Проверка сигнала генератора с помощью осциллографа позволяет выявить дефект на ранней стадии диагностики.

Ремонт заключается в замене резонатора новым компонентом с идентичными параметрами частоты и температурного дрейфа. Важно обеспечить надежную пайку корпуса кварца к плате для исключения паразитных емкостей и наводок. Специалисты также проверяют состояние конденсаторов в обвязке генератора, которые отвечают за запуск колебаний.

Супрессоры, или TVS-диоды, предназначены для мгновенного ограничения импульсных скачков напряжения до безопасного уровня. Эти компоненты имеют очень высокое быстродействие и способны поглощать значительную энергию разряда в течение нескольких микросекунд.

Когда на вход контроллера попадает наводка от молнии или мощного контактора, диод открывается и замыкает лишний ток на землю. Проверка состояния этих элементов во время ремонта позволяет обнаружить скрытые повреждения после аварийных ситуаций. Если супрессор находится в состоянии короткого замыкания, входной канал контроллера будет постоянно заблокирован.

Мастера заменяют поврежденные защитные компоненты и восстанавливают целостность дорожек заземления на плате. При подборе аналогов учитывают напряжение пробоя и максимальную импульсную мощность детали. Защита входов исключает риск массового выгорания микросхем логики при грозе или сбоях в электросетях цеха. Специалисты рекомендуют устанавливать дополнительные внешние модули защиты для особо ответственных сигнальных линий.

Загрузчик — первичная программа, которая выполняется сразу после подачи питания и отвечает за инициализацию оборудования. Он проверяет целостность операционной системы, настраивает контроллеры памяти и подготавливает среду для работы прикладного софта. Если код загрузчика поврежден, контроллер «не подает признаков жизни» даже при исправной аппаратной части.

Процесс восстановления в этом случае требует использования специальных интерфейсов отладки, таких как JTAG или SWD. Специалисты подключают оборудование непосредственно к выводам процессора и проводят принудительную запись первичного кода в защищенную область памяти.

Настройка параметров загрузки позволяет системе быстро восстанавливаться после программных сбоев или ошибок записи основной прошивки. Мастера проверяют также состояние регистров конфигурации процессора, которые определяют источник загрузки кода. Восстановление Boot-сектора возвращает возможность обновления ПО через стандартные порты связи или USB-накопители. Исправный первичный код гарантирует надежный старт автоматики в любых условиях.

Современные контроллеры обмениваются данными со скоростями в сотни мегагерц, по этой причине малейшее нарушение формы контакта вносит искажения в сигнал. Эффект «холодной пайки» или наличие микротрещин в припое создают паразитное сопротивление и индуктивность в линии передачи. Эти помехи приводят к появлению битых битов информации и вызывают периодические системные ошибки при интенсивной работе процессора.

Для качественного ремонта таких узлов используют специальные микроскопы и паяльные станции с точным контролем температуры. Мастер обязан обеспечивать идеальную смачиваемость контактных площадок для формирования надежного электрического моста.

При восстановлении плат после коррозии особое внимание уделяют переходным отверстиям между слоями текстолита. Окислы внутри тонких каналов могут полностью блокировать передачу высокочастотных импульсов. Промывка плат деионизированной водой и последующая сушка в вакуумных шкафах удаляют остатки солей и влаги. Фиксация массивных компонентов клеями-компаундами предотвращает их отрыв от вибрации станка.

Высокопроизводительные процессоры выделяют значительное количество тепла в процессе обработки сложных математических алгоритмов управления. Если температура кристалла превышает порог в +85℃, включаются механизмы защиты, которые снижают тактовую частоту для предотвращения разрушения. Это ведет к замедлению реакции станка на команды и может стать причиной аварийного останова линии.

В процессе ремонта мастера проверяют состояние встроенных вентиляторов и чистоту радиаторов охлаждения. Накопление масляной пыли на ребрах теплоотвода снижает эффективность охлаждения в два раза, по этой причине чистка становится обязательной процедурой.

Специалисты проводят замену термопасты между процессором и радиатором, так как со временем она высыхает и теряет теплопроводность. Использование качественных интерфейсов с высокой теплопередачей обеспечивает стабильную температуру чипа даже при максимальной загрузке. В шкафах управления устанавливают дополнительные системы принудительной циркуляции воздуха с фильтрами для защиты от пыли.

Этот прибор позволяет одновременно отслеживать десятки цифровых сигналов на шинах данных и адреса с высокой точностью привязки ко времени. Когда контроллер ведет себя непредсказуемо, мастер подключает анализатор к контрольным точкам на плате для захвата последовательности импульсов.

Анализ временных диаграмм выявляет нарушения протоколов обмена, конфликты прерываний или ошибки в логике работы дешифраторов. Метод позволяет увидеть реальную картину происходящего внутри системы в моменты возникновения сбоев. Информация о длительности и задержках сигналов помогает точно определить виновника проблемы между процессором и периферийным модулем.

Использование анализатора незаменимо при отладке нестандартных интерфейсов связи и восстановлении старой техники без документации. Специалисты могут декодировать потоки данных в реальном времени и находить причины искажения команд управления. Аудит цифровых цепей исключает «метод тыка» при ремонте сложной многослойной электроники. После замены компонентов прибор подтверждает восстановление правильных временных характеристик всех сигналов.

Сетевые помехи от работы мощных частотных приводов и сварочных аппаратов могут проникать в цепи питания контроллера и вызывать программные сбои. EMC-фильтры на входе блока питания подавляют высокочастотные шумы и защищают чувствительную электронику от искажений синусоиды напряжения.

В процессе ремонта мастера проверяют исправность помехоподавляющих конденсаторов и дросселей, которые часто выходят из строя при резких скачках тока. Проверка заземления корпуса фильтра гарантирует эффективный отвод паразитных зарядов в общую шину предприятия. Если фильтр неисправен, контроллер может самопроизвольно уходить в режим ошибки при запуске соседнего оборудования.

Экранирование внутренних шлейфов данных также становится частью системы обеспечения электромагнитной чистоты. Специалисты используют металлические кожухи и фольгированные ленты для защиты критических узлов от внешних излучений. Монтаж всех элементов системы подавления помех исключает риск ложных срабатываний входов и искажения аналоговых сигналов. Применение ферритовых колец на кабелях связи значительно повышает надежность передачи данных в условиях тяжелых индустриальных наводок.
