Швеллер горячекатаный (г/к)

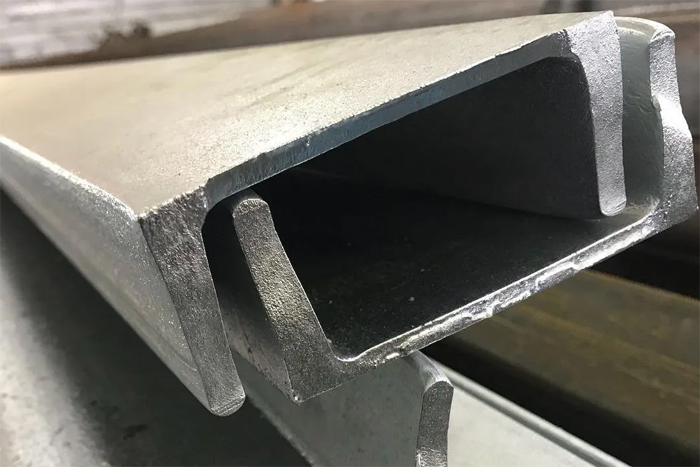

Наклон полок в серии У составляет от 4 до 10% и служит для дополнительного упрочнения профиля в месте стыка со стенкой. Такая геометрия значительно повышает сопротивление балки нагрузкам на изгиб и кручение. Массивный корень полки эффективно распределяет внутренние напряжения металла при работе под тяжелым весом.

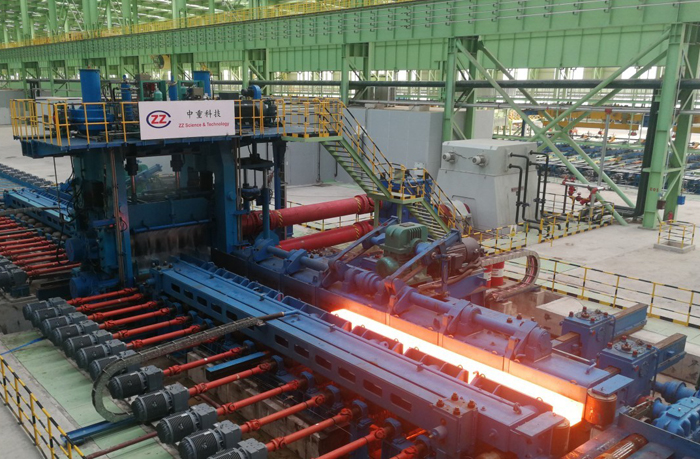

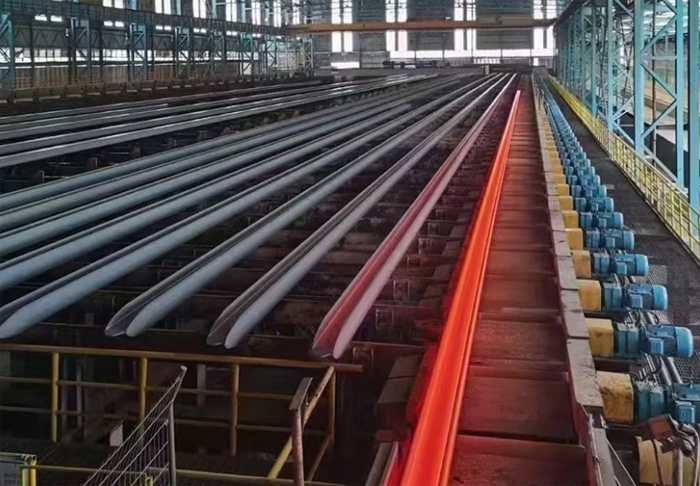

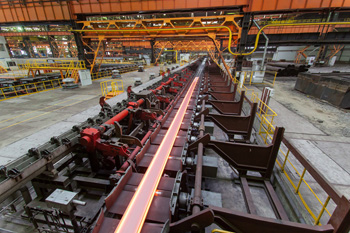

Швеллер с уклоном часто выбирают для строительства капитальных перекрытий и мостовых ферм. Плотность стали в зоне закругления гарантирует надежность всей системы в течение многих лет службы. Горячий прокат обеспечивает однородную структуру материала по всему объему изделия.

Монтаж такого проката требует применения косых шайб под головки болтов для выравнивания плоскости крепежа. Если игнорировать этот нюанс, соединение получится ненадежным из-за неравномерного прижима гайки. Сварные работы проводить проще, так как наклонные грани обеспечивают удобный доступ для наложения глубокого шва. Швеллер серии У выдерживает огромные статические нагрузки в составе каркасов промышленных цехов.

При реконструкции старых зданий или строительстве тяжелых пристроек стальной профиль используют для создания армирующего пояса. Швеллер со стенкой от 140 мм до 200 мм устанавливают на верхнюю часть фундамента и жестко фиксируют анкерами. Металл принимает на себя вес кирпичных стен и равномерно распределяет его по всему периметру основания.

Такое решение предотвращает осадку грунта и появление опасных трещин на фасаде дома. Для защиты от почвенной влаги прокат обязательно обрабатывают битумной мастикой или составами для холодного цинкования. Плотная поверхность горячекатаной стали хорошо удерживает изоляционный слой.

Толщина стенки горячекатаного швеллера позволяет надежно приваривать к нему другие элементы стального каркаса. При выборе типоразмера учитывают не только общую массу этажей, но и тип почвы на участке. Если грунт имеет высокую подвижность, в проект закладывают швеллеры с широкими полками для увеличения опорной площади. Все расчеты проводят с учетом коэффициента надежности по материалу для исключения деформации фундамента.

Соединение профилей со стенкой более 10 мм требует обязательной подготовки кромок для получения глубокого провара. На торцах балок делают фаски под углом 30 градусов с помощью плазмореза или шлифовальной машины. Такая форма стыка позволяет накладывать шов в несколько слоев, что гарантирует прочность узла на уровне основного металла.

Сначала прокладывают корневой валик, а затем заполняют все пространство разделки облицовочными слоями. Тщательная очистка каждого прохода от шлака исключает появление внутренних пор и трещин. Металл в зоне нагрева должен остывать постепенно для сохранения вязкости.

Для работы с горячекатаным металлом выбирают электроды с основным или рутиловым покрытием. При монтаже тяжелых ферм детали жестко фиксируют в кондукторах для предотвращения термического перекоса. Если швеллер имеет большую длину, сварку ведут от середины к краям в шахматном порядке. Это помогает равномерно распределить внутренние напряжения стали при остывании.

Для обработки горячекатаного проката используют сверла из быстрорежущей стали с добавлением кобальта. Твердость такого инструмента выше, чем у обычных насадок, поэтому режущая кромка долго остается острой.

Перед началом работы место будущего отверстия намечают кернером для исключения скольжения сверла по поверхности. Процесс ведут на низких оборотах с обязательной подачей смазочно-охлаждающей жидкости или машинного масла. Жидкость отводит лишнее тепло и предотвращает закалку стали в зоне резания.

Если диаметр отверстия превышает 12 мм, сначала проходят металл тонким сверлом. Ступенчатый подход снижает нагрузку на инструмент и обеспечивает высокую точность геометрии. Стружку удаляют магнитной щеткой для поддержания чистоты на рабочем месте.

При массовой сборке конструкций применяют магнитные сверлильные станки, которые жестко фиксируют к полкам швеллера. Это гарантирует перпендикулярность канала относительно плоскости грани.

П-образный профиль хорошо сопротивляется сжатию, когда его включают в состав несущих опор зданий. Но одиночный швеллер обладает низкой устойчивостью к кручению вокруг своей оси под большой нагрузкой. По этой причине для ответственных колонн сваривают два швеллера в коробчатую конструкцию или в виде тавра.

Соединение балок «спина к спине» создает симметричный профиль с очень высоким моментом инерции. Такую опору сложно согнуть или деформировать даже при значительном весе перекрытий. Горячекатаная сталь выдерживает колоссальное давление в течение многих лет.

В нижней части колонны приваривают массивную стальную плиту для распределения давления на фундамент. Базу фиксируют анкерными болтами и заливают слоем бетона для защиты от коррозии. В верхней части швеллера монтируют оголовок для опирания горизонтальных прогонов и ферм. При расчете высоты колонны учитывают гибкость стержня и риск потери устойчивости.

Стальной профиль обладает высокой несущей способностью и компактными размерами по сравнению с бетонными балками. Когда делают широкий проем в стене, швеллер закладывают полками внутрь для создания ровной поверхности откосов. Плоская стенка балки плотно прилегает к кирпичной кладке и надежно удерживает ее от осыпания.

Металл принимает на себя вес всей верхней части здания и передает его на боковые простенки. Такой монтаж проводят вручную без использования тяжелой подъемной техники на объекте. Профиль легко нарезают в нужный размер с помощью обычной болгарки.

Для стен большой толщины устанавливают два швеллера с обеих сторон и стягивают их резьбовыми шпильками. Пустоты между металлом и кирпичом тщательно чеканят густым цементным раствором для исключения люфтов. Концы перемычки должны заходить в кладку на глубину не менее 250 мм для надежного опирания. Горячекатаный прокат не дает усадки, поэтому геометрия проема остается неизменной на протяжении всего срока службы.

Этот прокат служит основанием для движения кран-балок и тельферов в производственных помещениях и на складах. П-образное сечение обеспечивает балкам пути необходимую жесткость на изгиб при перемещении многотонных грузов.

Обычно швеллер монтируют полками вниз на консоли колонн или подвешивают к фермам перекрытия. К верхней стенке профиля приваривают направляющий квадрат или рельс, по которому катятся колеса крана. Высокая плотность горячекатаной стали исключает появление вмятин от постоянного давления роликов. Швеллер эффективно гасит вибрации при работе подъемного механизма.

При монтаже путей строго контролируют параллельность балок и отсутствие перепадов на стыках. Температурные зазоры между отрезками проката компенсируют расширение металла в летний период. Все болтовые соединения снабжают пружинными шайбами для предотвращения раскручивания от постоянных динамических воздействий.

Буквенные индексы в названии профиля указывают на специфику его геометрических пропорций и назначение.

Символ Л обозначает легкую серию, у которой толщина стенки и полок меньше, чем у стандартных моделей. Такие изделия выбирают для конструкций с небольшими нагрузками, где важна экономия веса и бюджета.

Буква С указывает на специальные швеллеры, которые изготавливают по заказам автомобильной промышленности или вагоностроения. Эти профили имеют уникальные размеры для сборки рам грузовиков и платформ поездов. Они выдерживают сильные удары и кручение.

Литера Э в маркировке обозначает экономичную серию с параллельными гранями полок. В этих швеллерах металл распределяют максимально эффективно для снижения удельной массы погонного метра.

Дополнительно в техническом паспорте указывают точность прокатки и категорию марки стали. Информация о типе профиля помогает верно рассчитать стоимость заказа.

Двутавровая балка имеет симметричное сечение, поэтому идеально сопротивляется вертикальному давлению. У швеллера центр тяжести смещен относительно стенки, что вызывает крутящие моменты при неправильном монтаже. Если нагрузить П-образный профиль сверху по центру полки, он начнет заваливаться на бок.

Для предотвращения этого эффекта швеллер жестко фиксируют к другим элементам или устанавливают парами. Вместе с тем его главным преимуществом остается плоская боковая грань, которая позволяет легко стыковать балку со стенами или колоннами. Швеллер занимает меньше места по ширине.

Двутавр выбирают для длинных свободных пролетов в центре помещений под огромные веса. Швеллер чаще применяют в качестве прогонов, связей и перемычек в составе сложных каркасов. Наличие одной плоской стенки упрощает крепление облицовочных материалов и прокладку труб. При одинаковом моменте сопротивления швеллер обычно требует меньше места по высоте.

Стальной швеллер не поддерживает горение, но при высокой температуре начинает терять свою несущую способность. Когда металл нагревают до +500℃, его предел текучести снижается почти в два раза. Это может привести к прогибу балок и обрушению перекрытий под весом оборудования.

Для повышения огнестойкости металлоконструкции покрывают специальными вспучивающимися красками или штукатурными составами. Защитный слой создает пористую изоляцию, которая сдерживает нагрев стали в течение нескольких часов. Для эвакуации этого времени вполне достаточно.

После ликвидации пожара все стальные элементы обязательно проверяют на наличие остаточных искривлений и изменение структуры металла. Если прогиб превышает нормы ГОСТ, балки подлежат замене для сохранения безопасности здания.

В машиностроении прокат испытывает постоянные циклические нагрузки от движения поршней или вращения валов. Предел выносливости определяет способность стали сопротивляться появлению микротрещин при многократных повторениях циклов давления.

Горячекатаный швеллер из низколегированной стали обладает высокими показателями усталостной прочности. Металл эффективно гасит вибрации и не разрушается внезапно под действием переменной силы. Это позволяет использовать профиль для изготовления рам прессов, станков и лесопильных рам. Конструкция сохраняет целостность в течение всего срока эксплуатации.

Для предотвращения разрушения все сварные швы на рамах тщательно шлифуют и проверяют на отсутствие скрытых дефектов. Резкие перепады толщины и острые внутренние углы в местах соединений служат концентраторами напряжений. При разработке чертежей все переходы скругляют для равномерного распределения нагрузки по сечению швеллера.
