Труба бесшовная (б/ш) нержавеющая

В монолитной структуре бесшовного проката полностью отсутствуют зоны термического влияния, которые неизбежно возникают при сварке. Сварной шов всегда имеет измененную кристаллическую решетку, поэтому часто становится самым слабым местом при возникновении гидравлического удара.

Бесшовная нержавеющая труба распределяет внутреннее напряжение равномерно по всему периметру своего сечения. Металл выдерживает нагрузку свыше 600 бар без риска внезапного разрыва или деформации стенок. Такой прокат выбирают для монтажа топливных магистралей высокого давления и гидравлических систем промышленного оборудования.

Однородность материала гарантирует стабильность физико-механических характеристик на любом участке изделия. Когда по трубе под большим напором движется поток газа или жидкости, отсутствие шва исключает риск появления усталостных трещин.

Инженеры закладывают бесшовный профиль в проекты, где цена аварии слишком высока для предприятия. Плотная структура аустенитной стали сохраняет целостность при резких скачках давления внутри контура. Результат эксплуатации показывает, что в тяжелых условиях такие системы служат вдвое дольше сварных аналогов.

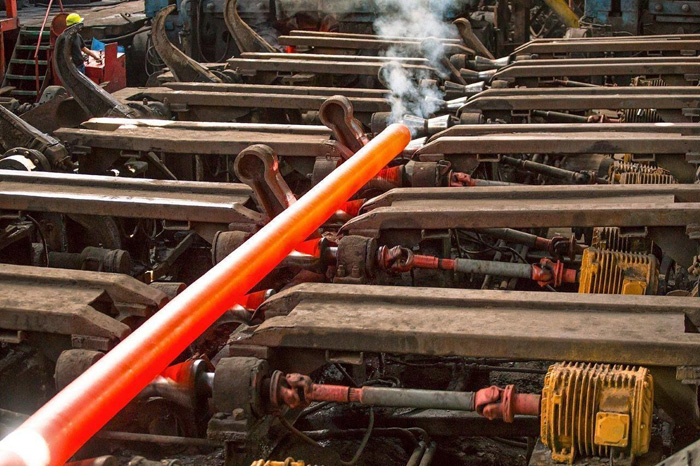

Технология производства начинается с процесса прошивки разогретого цилиндрического слитка на специальном прошивном стане. Пруток нержавеющей стали нагревают в печи до температуры +1200℃, чтобы металл приобрел высокую пластичность. Затем заготовку пропускают через систему вращающихся валков, которые толкают ее на стальной наконечник, который называют оправкой.

Оправка буквально раздвигает слои горячего металла изнутри, формируя полое тело или гильзу. Этот этап требует огромной мощности приводов и точной настройки оборудования для исключения перекоса оси отверстия. После формирования первичной полости гильзу направляют на раскатку, где валки уменьшают толщину стенок и увеличивают длину изделия.

Процесс прошивки позволяет получать трубы с очень большой толщиной металла, которую невозможно достичь методом сверления или сварки. Заводы контролируют соосность внутреннего и наружного диаметров на каждом этапе обработки. Любое отклонение наконечника от центра вызывает разностенность, которую считают неисправимым производственным браком.

Холодный метод калибровки позволяет получать изделия с прецизионной точностью размеров и минимальными допусками по диаметру. Холоднотянутые трубы проходят стадию окончательной обработки при комнатной температуре, поэтому на их поверхности полностью отсутствует окалина. Металл приобретает идеально гладкую фактуру, которая не требует дополнительной шлифовки перед установкой в точные механизмы.

Процесс холодной вытяжки через фильеры упрочняет структуру стали за счет эффекта наклепа. Такие трубы имеют более высокий предел текучести и твердость по сравнению с горячекатаными аналогами. Минимальная толщина стенки у холоднодеформированного проката может составлять всего 0.2 мм, что важно для приборостроения. Горячий прокат ограничен в возможностях из-за быстрого остывания тонкого металла на валках.

Каждая стадия холодной прокатки чередуется с термическим отжигом для восстановления пластичности металла. Результат такой многоступенчатой обработки полностью оправдывает высокую стоимость продукции за счет ее безупречного качества.

Для восстановления естественного серебристого блеска нержавеющей стали трубы подвергают процедуре химического травления. Металл погружают в специальные ванны, которые наполняют смесью азотной и плавиковой кислот. Реагенты активно растворяют слой окислов и обнажают чистую структуру легированного сплава.

Травление не только улучшает товарный вид изделия, но и восстанавливает защитную оксидную пленку хрома. Этот слой обеспечивает трубе абсолютную коррозионную стойкость в агрессивных атмосферных условиях.

После завершения воздействия химии трубы проходят стадию тщательной промывки деминерализованной водой под высоким давлением. Процесс удаляет остатки кислот из микропор металла и предотвращает появление разводов на поверхности.

Если проект требует еще более высокого качества отделки, применяют электрохимическое полирование. В этом случае труба служит анодом в электролитической ванне, где под действием тока происходит сглаживание микронеровностей.

Этот показатель важен, так как прямой прокат исключает вибрации и биение при вращении заготовки при обработке на высоких оборотах в токарном цехе. Контроль кривизны проводят на специальных калибровочных столах с использованием лазерных измерительных систем. Труба медленно вращается на роликовых опорах, а датчики сканируют отклонение оси изделия в режиме реального времени.

Согласно нормам предел искривления не должен превышать 1.5 мм на каждый метр длины для обычного проката. Для высокоточных труб этот допуск уменьшают до 0.5 мм, что критично для работы автоматических податчиков на станках. Если приборы фиксируют изгиб выше нормы, трубу направляют на правильную машину.

Многовалковый пресс подвергает металл знакопеременному изгибу, который постепенно выравнивает структуру и восстанавливает геометрию.

Процесс правки требует точного расчета усилия, чтобы не повредить гладкую поверхность и не изменить диаметр изделия. После завершения механического воздействия проводят повторный замер для подтверждения результата. Прямолинейность важна для легкой сборки длинных трубных плетей в нефтегазовых магистралях.

Самолетостроение требует использования материалов с максимальным отношением прочности к собственному весу. Тонкостенные бесшовные трубы из титансодержащих нержавеющих сталей служат каркасом для топливных и масляных систем двигателей.

Отсутствие шва позволяет этому прокату выдерживать сильные вибрации и резкие перепады температур при взлете и посадке. Металл не теряет вязкость при сильном охлаждении на больших высотах, что исключает хрупкое разрушение магистралей. Компактные размеры и высокая точность сечения позволяют плотно компоновать узлы внутри фюзеляжа.

Весь авиационный прокат проходит стадию обязательного магнитного и вихретокового контроля для выявления мельчайших поверхностных трещин. Инженеры выбирают бесшовные изделия из-за их предсказуемого поведения под динамической нагрузкой. Толщина стенок таких труб часто не превышает 1 мм, но при этом они сохраняют герметичность при давлении в сотни атмосфер. Поверхность труб подвергают пассивации для создания сверхпрочного защитного слоя против атмосферной коррозии.

Толстостенный бесшовный прокат служит отличной заготовкой для производства полых вращающихся деталей в машиностроении. Использование трубы вместо цельного круга позволяет значительно снизить вес механизмов без потери их жесткости на изгиб и кручение.

Внутренний канал трубы можно использовать для прокладки кабелей управления или подачи смазочных материалов к подшипникам. Плотная структура металла после горячей или холодной деформации хорошо переносит механическую обработку резцами. Для ответственных валов выбирают трубы с высокой точностью соосности наружного и внутреннего диаметров: это минимизирует дисбаланс при вращении на высоких скоростях и продлевает жизнь опорным узлам.

Некоторые марки нержавеющей стали позволяет проводить термическую закалку готовых деталей для достижения высокой поверхностной твердости. Такие оси не боятся коррозии и успешно работают в условиях повышенной влажности или контакта с пищевыми средами. После проточки поверхность шлифуют и полируют для обеспечения минимального коэффициента трения.

Вихретоковый контроль позволяет находить скрытые дефекты в структуре нержавеющей стали без разрушения самого изделия. Труба проходит через катушку, которая создает переменное магнитное поле и возбуждает в металле вихревые токи. Специальный датчик фиксирует изменения параметров этих токов при встрече с любыми неоднородностями: трещинами, порами или включениями шлака.

Система мгновенно выводит информацию на монитор оператора, указывая точное местоположение и размер дефекта. Проверка обязательна для бесшовных труб, предназначенных для работы под высоким давлением. Метод отличается высокой скоростью и позволяет проверять километры продукции в автоматическом режиме. Он эффективно обнаруживает дефекты на глубине до нескольких миллиметров от поверхности, что достаточно для тонкостенного проката. Если прибор фиксирует отклонение, этот участок трубы маркируют краской для последующего удаления или ручной проверки ультразвуком.

Наличие сертификата вихретокового контроля подтверждает высокое качество и однородность металла. Современное оборудование позволяет контролировать качество труб диаметром от 6 мм до 219 мм.

В процессе термической обработки и охлаждения длинные нержавеющие трубы могут приобретать остаточную кривизну или овальность сечения. Такие дефекты мешают качественному монтажу и могут вызвать вибрации при эксплуатации оборудования.

Для восстановления идеальной геометрии прокат пропускают через правильные машины с перекрестным расположением валков. Система роликов прикладывает к металлу контролируемое давление, которое выравнивает продольную ось трубы и восстанавливает круглую форму сечения. После такой процедуры изделие соответствует самым жестким допускам государственных стандартов.

Операция правки способствует и снятию локальных внутренних напряжений в кристаллической решетке стали. Это предотвращает самопроизвольную деформацию трубы при ее последующей нарезке на короткие фрагменты. Заводы контролируют качество правки с помощью лазерных нивелиров и поверочных плит. Если труба предназначена для высокоточного машиностроения, ее правят в несколько проходов для достижения минимальных отклонений.

Механические тесты позволяют убедиться в пластичности металла и в его способности выдерживать деформации без разрушения. При испытании на раздачу внутрь торца трубы вдавливают коническую оправку до момента увеличения диаметра на заданную величину (обычно 10-15%). Качественная нержавейка должна расширяться плавно, сохраняя целостность кромок и отсутствие трещин на внешней поверхности.

Эта проверка необходима для изделий, которые планируют соединять методом вальцовки в трубных решетках теплообменников. Результат теста подтверждает вязкость стали и правильность выбранного режима отжига.

Испытание на сплющивание проводят путем сжатия отрезка трубы между двумя параллельными плитами. Металл деформируют до достижения определенного расстояния между стенками, внимательно осматривая зону максимального изгиба. Отсутствие разрывов и расслоений гарантирует надежность продукции при случайных механических воздействиях во время монтажа.
