Труба электросварная (э/с) нержавеющая: производство и ГОСТы
Трубы из нержавеющей стали пользуются широкой популярностью благодаря своей высокой коррозионной стойкости, прочности, эстетичному внешнему виду и долгому сроку службы. Электросварные (э/с) нержавеющие трубы представляют собой один из наиболее распространённых видов проката, применяемых в пищевой, химической, нефтегазовой, энергетической и многих других отраслях промышленности.
Такие трубы получают путём формовки из нержавеющей стальной ленты или листа с последующей сваркой шва электрическим током (обычно контактной или высокочастотной сваркой).
Основные марки сталей и требования к материалу
Для производства электросварных нержавеющих труб обычно применяются коррозионно-стойкие хромо-никелевые стали (аустенитные, аустенитно-ферритные и реже ферритные стали), наиболее распространённая группа – аустенитные нержавеющие стали (например, 08Х18Н10, соответствующая международным маркам AISI 304). Состав и свойства таких сталей регламентируются стандартом ГОСТ 5632, который определяет химический состав и механические свойства коррозионно-стойких, жаростойких и жаропрочных сталей и сплавов.
Ключевые типы нержавеющих сталей для труб:
- 08Х18Н10 (AISI 304) – универсальная сталь с хорошей коррозионной стойкостью, широко используемая в пищевой и химической промышленности;
- 12Х18Н10Т (AISI 321) – сталь с титановым стабилизатором, повышающим устойчивость к межкристаллитной коррозии;
- 10Х17Н13М2Т (AISI 316Ti) – легируется молибденом и титаном, улучшенная коррозионная стойкость, применима в агрессивных средах.
Основные ГОСТ для электросварных нержавеющих труб
Производство, технические условия, контроль качества, допуски по размерам и технические характеристики электросварных труб из нержавеющих сталей регламентируется в первую очередь следующими стандартами:
- ГОСТ 11068-81 «Трубы электросварные из коррозионно-стойких сталей». Данный стандарт устанавливает сортамент, технические требования, методы испытаний и маркировку для нержавеющих электросварных труб. В нём определены предельные отклонения по диаметру, толщине стенки, длине, а также требования по качеству поверхности, механическим свойствам и методам неразрушающего контроля сварного шва;
- ГОСТ 5632 «Стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные». Регламентирует химический состав, механические свойства и требования к качеству металлического материала, используемого для изготовления труб.
Дополнительные стандарты и нормы:
- ГОСТ 24231-80 «Стали коррозионно-стойкие и жаропрочные. Методы отбора проб и подготовка их к испытаниям». Определяет процедуры испытаний;
- ГОСТ Р 53383 или иные актуальные нормативы, регламентирующие методы неразрушающего контроля (ультразвуковой, радиографический контроль сварного шва).
Следует отметить, что в последние годы в России также применяются национальные стандарты (ГОСТ Р) и международные стандарты (ISO, EN), которые могут использоваться дополнительно к традиционным ГОСТ.
Этапы производства электросварных нержавеющих труб
Подготовка сырья
Исходным материалом для электросварных труб из нержавеющей стали служат штрипс или листовой прокат, получаемый из горячекатаной или холоднокатаной нержавеющей полосы. Этот прокат изготавливается согласно требованиям ГОСТ 5632 и другим соответствующим стандартам, гарантируя необходимые механические свойства, химический состав и чистоту поверхности.
Резка на штрипсы и подготовка к формовке
Листовая сталь режется на полосы (штрипсы) заданной ширины. Размер ширины штрипса определяется требуемым диаметром будущей трубы и толщиной её стенки. Перед подачей на формовочную линию штрипс может пройти отжиг (для снятия внутренних напряжений) и травление (для удаления окалины и улучшения внешнего вида поверхности).

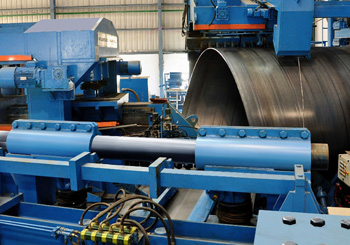

Формовка трубы
Штрипс формуется в цилиндрическую заготовку на формовочных станах. Данный процесс может осуществляться на роликовых, валковых или профилировочных станках. Основная цель – придать полосе форму полуцилиндра, а затем закрыть цилиндрическую форму с небольшим зазором вдоль продольной линии, где впоследствии будет выполнен сварной шов.

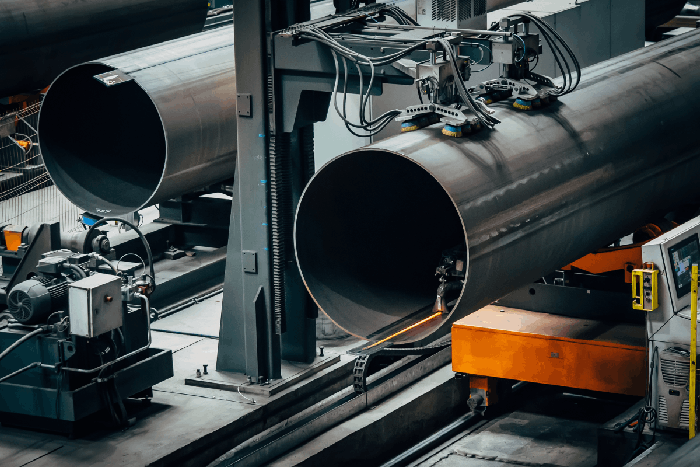

Сварка продольного шва
Ключевым этапом является сварка продольного стыка. Наиболее распространённые методы сварки:
- высокочастотная (ВЧ) индукционная сварка. Обеспечивает высокую производительность и надёжный шов;
- аргонодуговая сварка (TIG) с использованием неплавящегося вольфрамового электрода и защитного газа (аргона). Применяется для получения особо высокого качества шва, особенно для тонкостенных труб.
Сварной шов должен быть плотным, однородным, без пор и трещин. Контроль качества сварки регламентируется ГОСТ 11068-81, где указаны требования к неразрушающим методам контроля (радиография, ультразвук, капиллярная дефектоскопия).
Калибровка и правка
После сварки труба калибруется в валках для выравнивания диаметра и устранения геометрических искажений. На этом этапе достигаются точные размеры диаметра и толщины стенки.
Термическая обработка (по необходимости)
Для снятия напряжений в металле и улучшения коррозионных свойств сварной зоны, трубу могут подвергать отжигу. Термическая обработка нержавеющих труб позволяет восстановить первоначальную структуру стали (аустенитную), исключая появление карбидов по границам зёрен и, соответственно, улучшая коррозионную стойкость.
Травление и полирование
После термической обработки при необходимости проводится травление – химическая обработка поверхности для удаления окалины и улучшения внешнего вида. Финишная обработка поверхности (полирование, сатинирование) обеспечивает улучшение эстетики, что важно для пищевой и фармацевтической промышленности, где требования к чистоте особенно высоки.
Контроль качества и испытания
Готовые трубы проходят обязательный контроль качества:
- визуальный осмотр - проверку поверхности, отсутствие раковин, забоин, трещин;
- измерительный контроль - проверку наружного и внутреннего диаметра, толщины стенки, овальности, прямолинейности;
- механические испытания на разрыв, изгиб и сплющивание (при необходимости);
- коррозионные испытания для критических применений;
- неразрушающие методы контроля сварного шва - ультразвуковую дефектоскопи, рентген-контроль.
Все испытания проводятся в соответствии с требованиями ГОСТ 11068-81 и смежных стандартов. По результатам контроля труба маркируется и сопровождается соответствующей документацией о качестве.
Ассортимент и область применения
Ассортимент размеров электросварных нержавеющих труб включает трубы с наружным диаметром от нескольких миллиметров до десятков сантиметров и с толщиной стенки от долей миллиметра до нескольких миллиметров.
Применяются они в самых разных областях:
- пищевая и фармацевтическая промышленность - транспортировка жидкостей, где важна гигиеничность и коррозионная стойкость;
- химическая и нефтехимическая промышленность - агрессивные среды, высокие температуры и давление;
- строительство и архитектура - декоративные конструкции, перила, ограждения, элементы интерьеров;
- машиностроение и энергетика - детали теплообменных аппаратов, трубопроводы котельных установок.
Электросварные нержавеющие трубы представляют собой высококачественный металлический прокат, полученный путём формирования из нержавеющей стали с последующей сваркой продольного шва. Строгий контроль качества, применение соответствующих ГОСТ (в первую очередь ГОСТ 11068-81), использование стандартизированных марок сталей по ГОСТ 5632 и чёткое соблюдение технологических процессов гарантируют получение изделий с превосходными характеристиками.
Такие трубы обладают устойчивостью к коррозии, прекрасными механическими свойствами и длительным сроком службы, что делает их незаменимыми во многих промышленных и бытовых сферах.
| Наименование |
Стоимость, руб./т |
|||
|---|---|---|---|---|
|
Труба нержавеющая э/с 6 |
от 608 309 | |||
| Труба нержавеющая э/с 8 | от 331 412 | |||
| Труба нержавеющая э/с 9 | от 240 000 | |||
| Труба нержавеющая э/с 10 | от 297 748 | |||
| Труба нержавеющая э/с 12 | от 217 600 | |||
| Труба нержавеющая э/с 13 | от 400 000 | |||
| Труба нержавеющая э/с 14 | от 130 000 | |||
| Труба нержавеющая э/с 15 | по запросу | |||
| Труба нержавеющая э/с 15.9 | по запросу | |||
| Труба нержавеющая э/с 16 | от 217 350 | |||
| Труба нержавеющая э/с 17.1 | по запросу | |||
| Труба нержавеющая э/с 18 | от 233 145 | |||
| Труба нержавеющая э/с 20 | от 140 000 | |||
| Труба нержавеющая э/с 21 | от 397 000 | |||
| Труба нержавеющая э/с 21.3 | от 211 008 | |||
| Труба нержавеющая э/с 21.34 | от 200 000 | |||
| Труба нержавеющая э/с 22 | от 125 000 | |||
| Труба нержавеющая э/с 23 | по запросу | |||
| Труба нержавеющая э/с 25 | от 147 000 | |||
| Труба нержавеющая э/с 26.9 | от 317 490 | |||
| Труба нержавеющая э/с 27 | от 675 000 | |||
| Труба нержавеющая э/с 28 | от 326 400 | |||
| Труба нержавеющая э/с 29 | от 337 560 | |||
| Труба нержавеющая э/с 30 | от 178 000 | |||
| Труба нержавеющая э/с 32 | от 228 000 | |||
| Труба нержавеющая э/с 33 | от 347 000 | |||
| Труба нержавеющая э/с 33.4 | от 500 000 | |||
| Труба нержавеющая э/с 33.7 | от 310 125 | |||
| Труба нержавеющая э/с 34 | от 622 000 | |||
| Труба нержавеющая э/с 35 | от 250 000 | |||
| Труба нержавеющая э/с 36 | от 580 000 | |||
| Труба нержавеющая э/с 38 | от 316 317 | |||
| Труба нержавеющая э/с 40 | от 287 000 | |||
| Труба нержавеющая э/с 41 | от 364 186 | |||
| Труба нержавеющая э/с 42 | от 577 000 | |||
| Труба нержавеющая э/с 42.4 | от 135 000 | |||
| Труба нержавеющая э/с 43 | от 280 000 | |||
| Труба нержавеющая э/с 45 | от 290 000 | |||
| Труба нержавеющая э/с 48 | от 595 000 | |||
| Труба нержавеющая э/с 48.3 | от 214 513 | |||
| Труба нержавеющая э/с 50 | от 304 695 | |||
| Труба нержавеющая э/с 50.3 | по запросу | |||
| Труба нержавеющая э/с 50.8 | от 366 000 | |||
| Труба нержавеющая э/с 51 | от 580 000 | |||
| Труба нержавеющая э/с 52 | от 326 560 | |||
| Труба нержавеющая э/с 53 | от 334 110 | |||
| Труба нержавеющая э/с 54 | от 313 775 | |||
| Труба нержавеющая э/с 56 | от 580 000 | |||
| Труба нержавеющая э/с 57 | от 336 000 | |||
| Труба нержавеющая э/с 60 | от 580 000 | |||
| Труба нержавеющая э/с 60.3 | от 306 000 | |||
| Труба нержавеющая э/с 63 | от 577 000 | |||
| Труба нержавеющая э/с 63.5 | от 250 107 | |||
| Труба нержавеющая э/с 65 | от 696 000 | |||
| Труба нержавеющая э/с 68 | от 657 000 | |||
| Труба нержавеющая э/с 70 | от 606 000 | |||
| Труба нержавеющая э/с 73 | от 900 000 | |||
| Труба нержавеющая э/с 76 | от 200 000 | |||
| Труба нержавеющая э/с 76.1 | от 251 621 | |||
| Труба нержавеющая э/с 84 | по запросу | |||
| Труба нержавеющая э/с 85 | от 352 752 | |||
| Труба нержавеющая э/с 88.9 | от 316 533 | |||
| Труба нержавеющая э/с 89 | от 514 000 | |||
| Труба нержавеющая э/с 89.9 | от 350 000 | |||
| Труба нержавеющая э/с 94 | от 541 000 | |||
| Труба нержавеющая э/с 101 | от 525 000 | |||
| Труба нержавеющая э/с 101.6 | от 310 000 | |||
| Труба нержавеющая э/с 102 | от 543 000 | |||
| Труба нержавеющая э/с 104 | от 337 855 | |||
| Труба нержавеющая э/с 106 | от 525 000 | |||
| Труба нержавеющая э/с 108 | от 320 540 | |||
| Труба нержавеющая э/с 114 | от 125 000 | |||
| Труба нержавеющая э/с 114.3 | от 203 800 | |||
| Труба нержавеющая э/с 121 | по запросу | |||
| Труба нержавеющая э/с 127 | по запросу | |||
| Труба нержавеющая э/с 129 | от 276 000 | |||
| Труба нержавеющая э/с 130 | от 449 000 | |||
| Труба нержавеющая э/с 133 | по запросу | |||
| Труба нержавеющая э/с 139.7 | от 286 375 | |||
| Труба нержавеющая э/с 140 | от 90 000 | |||
| Труба нержавеющая э/с 150 | от 650 000 | |||
| Труба нержавеющая э/с 154 | от 271 825 | |||
| Труба нержавеющая э/с 159 | от 281 305 | |||
| Труба нержавеющая э/с 168 | от 572 000 | |||
| Труба нержавеющая э/с 168.3 | от 320 933 | |||
| Труба нержавеющая э/с 193.7 | от 350 000 | |||
| Труба нержавеющая э/с 204 | от 286 110 | |||
| Труба нержавеющая э/с 219 | от 650 000 | |||
| Труба нержавеющая э/с 219.1 | от 325 500 | |||
| Труба нержавеющая э/с 245 | по запросу | |||
| Труба нержавеющая э/с 254 | от 326 997 | |||
| Труба нержавеющая э/с 273 | от 316 704 | |||
| Труба нержавеющая э/с 306 | от 399 707 | |||
| Труба нержавеющая э/с 323.9 | от 305 860 | |||
| Труба нержавеющая э/с 325 | по запросу | |||
| Труба нержавеющая э/с 355 | ао запросу | |||
| Труба нержавеющая э/с 377 | по запросу | |||
| Труба нержавеющая э/с 395 | от 850 000 | |||
| Труба нержавеющая э/с 400 | от 850 000 | |||
| Труба нержавеющая э/с 406 | по запросу | |||
| Труба нержавеющая э/с 406.4 | по запросу | |||
| Труба нержавеющая э/с 426 | по запросу | |||
| Труба нержавеющая э/с 456 | от 500 000 | |||
| Труба нержавеющая э/с 457 | по запросу | |||
| Труба нержавеющая э/с 457.2 | по запросу | |||
| Труба нержавеющая э/с 460 | от 400 000 | |||
| Труба нержавеющая э/с 478 | по запросу | |||
| Труба нержавеющая э/с 480 | по запросу | |||
| Труба нержавеющая э/с 508 | по запросу | |||
| Труба нержавеющая э/с 520 | по запросу | |||
| Труба нержавеющая э/с 530 | по запросу | |||
| Труба нержавеющая э/с 540 | по запросу | |||
| Труба нержавеющая э/с 550 | по запросу | |||
| Труба нержавеющая э/с 600 | по запросу | |||
| Труба нержавеющая э/с 609.6 | по запросу | |||
| Труба нержавеющая э/с 610 | по запросу | |||
| Труба нержавеющая э/с 630 | по запросу | |||
| Труба нержавеющая э/с 640 | от 400 000 | |||
| Труба нержавеющая э/с 711 | по запросу | |||
| Труба нержавеющая э/с 720 | по запросу | |||
| Труба нержавеющая э/с 762 | по запросу | |||
| Труба нержавеющая э/с 800 | по запросу | |||
| Труба нержавеющая э/с 813 | по запросу | |||
| Труба нержавеющая э/с 820 | по запросу | |||
| Труба нержавеющая э/с 916 | по запросу | |||
| Труба нержавеющая э/с 920 | по запросу | |||
| Труба нержавеющая э/с 1000 | по запросу | |||
| Труба нержавеющая э/с 1010 | по запросу | |||
| Труба нержавеющая э/с 1016 | по запросу | |||
| Труба нержавеющая э/с 1020 | по запросу | |||
| Труба нержавеющая э/с 1067 | по запросу | |||
| Труба нержавеющая э/с 1120 | по запросу | |||
| Труба нержавеющая э/с 1220 | по запросу | |||
| Труба нержавеющая э/с 1280 | по запросу | |||
| Труба нержавеющая э/с 1320 | по запросу | |||
| Труба нержавеющая э/с 1420 | по запросу | |||
| Труба нержавеющая э/с 1500 | по запросу | |||
| Труба нержавеющая э/с 1520 | по запросу | |||
| Труба нержавеющая э/с 1620 | по запросу | |||
| Труба нержавеющая э/с 1720 | по запросу | |||
| Труба нержавеющая э/с 1820 | по запросу | |||
| Труба нержавеющая э/с 1920 | по запросу | |||
| Труба нержавеющая э/с 2000 | по запросу | |||
| Труба нержавеющая э/с 2020 | по запросу | |||
| Труба нержавеющая э/с 2120 | по запросу | |||
| Труба нержавеющая э/с 2220 | по запросу | |||
| Труба нержавеющая э/с 2320 | по запросу | |||
| Труба нержавеющая э/с 2420 | по запросу | |||
| Труба нержавеющая э/с 2520 | по запросу | |||
| Труба нержавеющая э/с 2620 | по запросу | |||
| Труба нержавеющая э/с 2720 | по запросу | |||
| Труба нержавеющая э/с 2820 | по запросу | |||
| Труба нержавеющая э/с 2920 | по запросу | |||
| Труба нержавеющая э/с 3000 | по запросу | |||
| Труба нержавеющая э/с 3020 | по запросу | |||
| Труба нержавеющая э/с 3120 | по запросу | |||
| Труба нержавеющая э/с 3220 | по запросу | |||
| Труба нержавеющая э/с 3320 | по запросу | |||
| Труба нержавеющая э/с 3420 | по запросу | |||
| Труба нержавеющая э/с 3520 | по запросу | |||
| Труба нержавеющая э/с 3620 | по запросу | |||
| Труба нержавеющая э/с 3720 | по запросу | |||
| Труба нержавеющая э/с 3820 | по запросу | |||
| Труба нержавеющая э/с 3920 | по запросу | |||
| Труба нержавеющая э/с 4020 | по запросу | |||
| Труба нержавеющая э/с 4120 | по запросу | |||
| Труба нержавеющая э/с 4220 | по запросу | |||
| Труба нержавеющая э/с 4320 | по запросу | |||
| Труба нержавеющая э/с 4420 | по запросу | |||
| Труба нержавеющая э/с 4520 | по запросу | |||
Автор данного ролика представлен в нашем каталоге:
_
ПРЕДПРИЯТИЯ
ЗАКАЗЫ
ЗАКАЗЫ
ПРЕДПРИЯТИЯ
+7 (495) 789-95-19
