Труба квадратная: производство, характеристики и ГОСТ

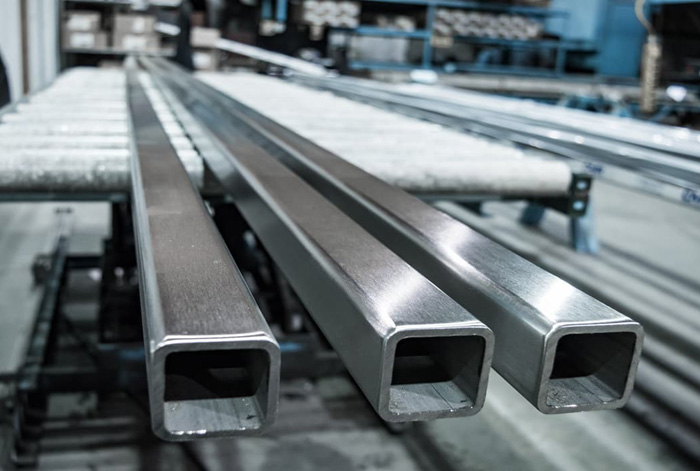

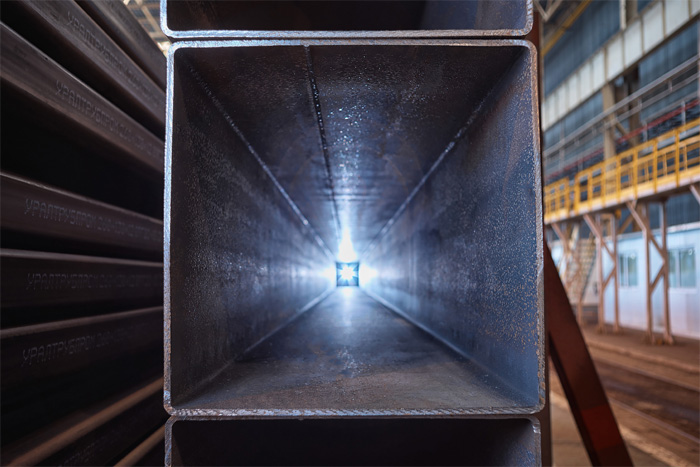

Квадратные трубы являются одним из наиболее востребованных видов металлопроката, широко применяемых в строительстве, машиностроении, мебельном производстве, а также при изготовлении металлоконструкций различного назначения. Их популярность обусловлена сочетанием прочности, удобства в монтаже, эстетичности и универсальности в применении.
В данной статье мы подробно рассмотрим процесс производства квадратных труб, используемые материалы и применяемые стандарты ГОСТ, а также основные требования к качеству, размерам и допускам.
Сырьё и материалы для производства
Основной материал для изготовления квадратных труб – углеродистые и легированные стали. В зависимости от назначения изделия могут использоваться стали конструкционного назначения (например, ст3 или ст20), низколегированные стали, обеспечивающие повышенную прочность и устойчивость к коррозии, а также высокопрочные марки, применяемые в ответственных конструкциях.
Для производства сварных труб в качестве сырья используют стальные полосы (штрипсы), полученные при горячей или холодной прокатке. Сырьё может поставляться в рулонах, откуда затем нарезается на определённые полосы требуемой ширины.
Методы производства квадратных труб
Горячая прокатка
При горячей прокатке заготовку (например, круглую стальную болванку или сляб) нагревают до высоких температур (около 1100–1200 °C) и пропускают через прокатные станы для придания ей нужной формы. В случае квадратных труб сначала могут изготавливаться круглые заготовки (трубы), а затем они деформируются профилированием в квадратное сечение.
Преимущества: более высокая производительность, возможность получения толстостенных труб и заготовок больших размеров.
Недостатки: более грубая поверхность, меньшая точность размеров, возможность появления окалины.

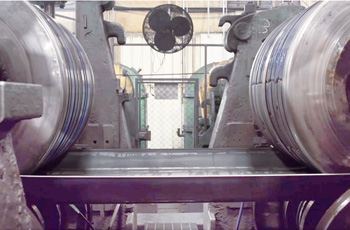

Холодная деформация (холоднотянутые трубы)
Исходными являются либо уже готовые круглые трубы, либо стальные полосы. Если речь идёт о бесшовных трубах, то исходная круглая заготовка после предварительной механической обработки пропускается через калибрующие фильеры и штампы при нормальной или слегка повышенной температуре без существенного нагрева. В случае сварных труб после формирования круглой трубной заготовки и сварки продольного шва, изделие пропускают через набор роликов, которые постепенно формируют квадратный профиль.
Преимущества: повышенная точность геометрии, более гладкая поверхность, улучшенные механические свойства.
Недостатки: меньшие размеры партий, более высокая стоимость по сравнению с горячей прокаткой.
3
Электросварной метод
Данный способ часто применяется для изготовления профильных труб (квадратных, прямоугольных). Полоса металла пропускается через формовочный стан, где ей придают круглую форму и замыкают край встык. Затем стык сваривают высокочастотным током. После сварки круглая труба профилируется в квадратную.
Преимущества: высокая производительность, относительно невысокая себестоимость массового производства.
Недостатки: наличие сварного шва, который может повлиять на механическую прочность при некачественном исполнении.
Технологические этапы
- Подготовка сырья: резка металлической ленты, очистка и калибровка.
- Формирование заготовки: создание цилиндрической (круглой) трубной основы при электросварке или получение бесшовной трубы при горячей прокатке.
- Сварка: если метод электросварной, то формируется продольный шов методом высокочастотной сварки.

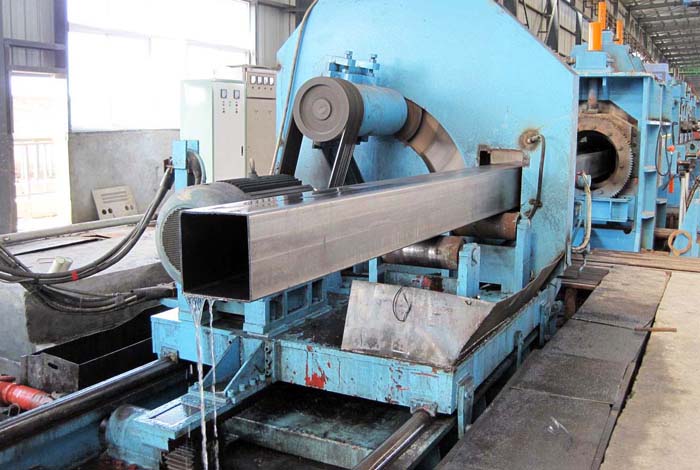

- Формовка квадрата: пропускание готовой круглой трубы через серию валков, постепенно придающих сечению форму квадрата.
- Термическая обработка (при необходимости): нормализация, отпуск или закалка для улучшения механических свойств и снятия внутренних напряжений.
- Правка и калибровка: окончательная доводка геометрии, снятие остаточных напряжений, достижение нужных размеров и допусков.
- Контроль качества: проверка внешнего вида, геометрических параметров, механических свойств, а при необходимости – неразрушающие методы контроля сварного шва (ультразвуковой или рентгенографический контроль).

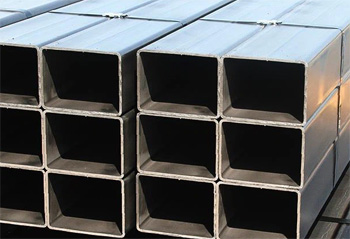

Нормативная база и применяемые ГОСТы
В России основные требования к квадратным трубам регламентируют несколько стандартов.
ГОСТ 8639–82 – «Трубы стальные профильные квадратные»
Этот стандарт определяет сортамент, размеры, предельные отклонения по геометрии, технические требования и методы испытаний квадратных труб. Согласно ГОСТ 8639–82, указываются размеры сторон труб, толщина стенок, пределы отклонений, максимально допустимые погрешности по длине и периметру.
В стандарте приведены таблицы с типоразмерами (например, трубы квадратного сечения со стороной от 10×10 мм до 300×300 мм и более), указаны предельные отклонения (обычно по длине не более ±10 мм, по толщине стенки и геометрии сечения — в пределах допустимых норм).
ГОСТ 30245–2003 – «Профильные стальные трубы для строительных конструкций»
Этот стандарт регламентирует требования к профильным (в т.ч. квадратным) трубам, применяемым в строительстве несущих металлоконструкций. Приводит сорта и группы прочности, требования к точности прокатки, качеству поверхности, испытаниям на прочность и ударную вязкость.
ГОСТ 30245–2003 часто используется, когда квадратные трубы предназначены для каркасов зданий, ферм, колонн и других ответственных конструкций.
ГОСТ 13663–86 – «Прокат сортовой стальной. Сортамент»
Хотя этот стандарт преимущественно описывает сортамент сортового проката, в него могут входить и некоторые требования к профильным изделиям.
В целом данные ГОСТы взаимодополняют друг друга. Кроме того, к дополнительным стандартам oтносятся ГОСТ 27772 – для конструкционных сталей с определенными свойствами и ГОСТ 19281 – для высокопрочных низколегированных.
Они регламентируют химический состав и механические свойства сталей, используемых при изготовлении профильных труб.
Контроль качества и испытания
Согласно нормам ГОСТ квадратные трубы должны проходить следующие проверки:
- визуальный и измерительный контроль - проверку на отсутствие трещин, расслоений, вмятин и прочих дефектов, измерение геометрических параметров;
- механические испытания - определение предела текучести, временного сопротивления разрыву, относительного удлинения, ударной вязкости;
- контроль сварного шва (при наличии) - ультразвуковую дефектоскопию, рентгенографический контроль, проверку на отсутствие непроваров, пор и включений;
- химический анализ - проверку химического состава металла на соответствие заданной марке стали.
Применение квадратных труб

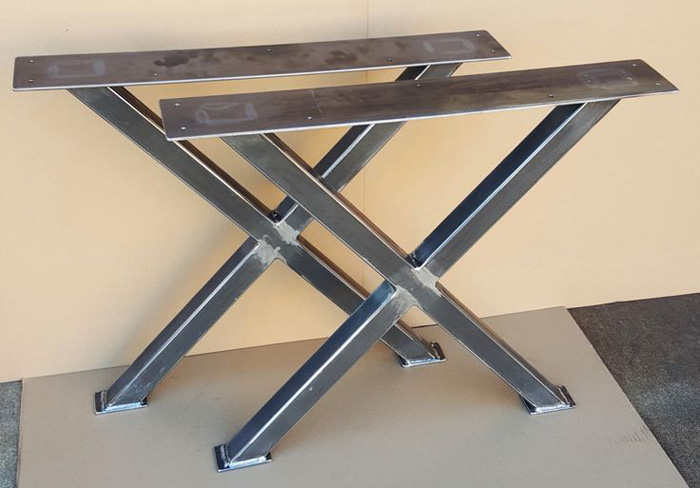

Квадратные трубы используются в различных отраслях. В строительстве - для изготовления каркасов, металлоконструкций, мостовых ферм, колонн и опор. В машиностроении и приборостроении - для рам станков, подвижной техники, конструктивных элементов оборудования. В мебельной промышленности - для каркасов столов, стульев, стеллажей и полок. В архитектуре и дизайне - для создания декоративных конструкций, перил, навесов, заборов.
Благодаря равномерному распределению нагрузки по всему сечению квадратная труба часто предпочтительнее для каркасных систем. Она сочетает в себе высокую прочность при относительно малом весе. В целом это универсальный и востребованный вид металлопроката.
Соблюдение нормативных документов и контроль качества на всех этапах производственного процесса гарантируют, что изделия соответствуют высоким стандартам и успешно применяются во множестве отраслей промышленности и строительства.
| Наименование, мм |
Стоимость, руб./т |
|||
|---|---|---|---|---|
|
Труба квадратная 8х8
|
от 103 000 | |||
| Труба квадратная 10х10 | от 99 000 | |||
| Труба квадратная 12х12 | от 97 000 | |||
| Труба квадратная 15х15 | от 92 000 | |||
| Труба квадратная18х18 | от 91 500 | |||
| Труба квадратная 20х20 | от 91 000 | |||
| Труба квадратная 22х22 | от 74 600 | |||
| Труба квадратная 25х25 | от 91 000 | |||
| Труба квадратная 30х30 | от 86 000 | |||
| Труба квадратная 35х35 | от 76 700 | |||
| Труба квадратная 40х40 | от 99 000 | |||
| Труба квадратная 50х50 | от 68 590 | |||
| Труба квадратная 60х60 | от 65 000 | |||
| Труба квадратная 70х70 | от 70 000 | |||
| Труба квадратная 80х80 | от 86 000 | |||
| Труба квадратная 90х90 | от 60 090 | |||
| Труба квадратная 95х95 | от 58 200 | |||
| Труба квадратная 100х100 | от 50 000 | |||
| Труба квадратная 120х120 | от 51 580 | |||
| Труба квадратная 140х140 | от 66 000 | |||
| Труба квадратная 150х150 | от 62 000 | |||
| Труба квадратная 160х160 | от 54 080 | |||
| Труба квадратная 180х180 | от 62 090 | |||
| Труба квадратная 200х200 | от 65 600 | |||
| Труба квадратная 250х250 | от 62 000 | |||
| Труба квадратная 300х300 | от 62 000 | |||
| Труба квадратная 350х350 | от 109 000 | |||
| Труба квадратная 400х400 | от 140 000 | |||
| Труба квадратная 500х500 | от 140 000 | |||
| Труба квадратная 550х550 | от 192 000 | |||
| Труба квадратная 600х600 | от 192 000 | |||
