Балка горячекатаная (г/к)

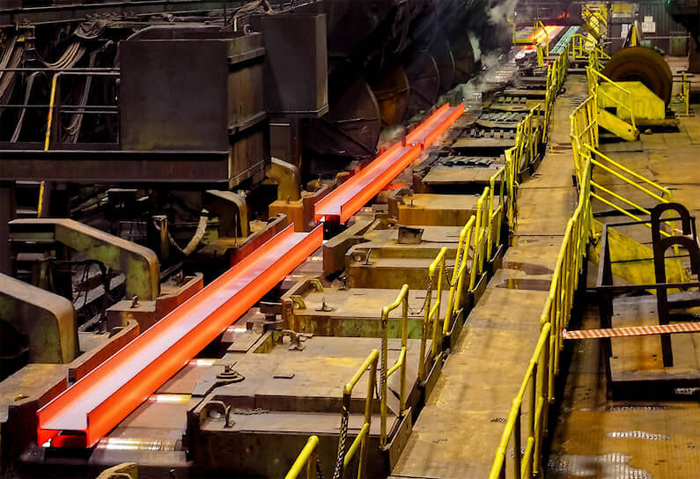

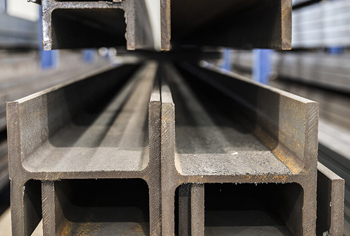

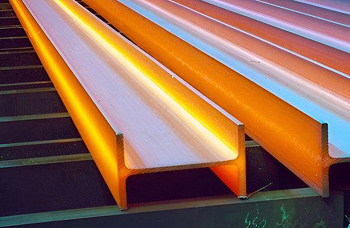

Горячекатаные двутавры производят из цельной стальной заготовки на мощных рельсобалочных станах. Отсутствие сварных соединений между полками и стенкой гарантирует абсолютную целостность структуры проката.

В сварных конструкциях швы всегда остаются зонами повышенного риска, потому что там могут возникнуть скрытые поры или непровары. Прокатный метод исключает наличие зон термического влияния, где свойства металла меняются из-за локального нагрева дугой. Равномерное распределение плотности стали по всему сечению позволяет балке выдерживать колоссальные статические и динамические нагрузки. Цельные профили обладают высокой выносливостью к усталостным разрушениям, поэтому их часто выбирают для строительства опор мостов и тяжелых крановых путей.

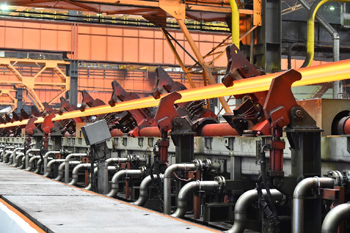

Однородность материала обеспечивает стабильность геометрических параметров на протяжении 12 м всей длины прутка. В процессе деформации при температуре 1200℃ металл приобретает мелкозернистую структуру и высокую вязкость. Подобная особенность помогает каркасу здания сохранять устойчивость при резких толчках и вибрациях от работающего оборудования.

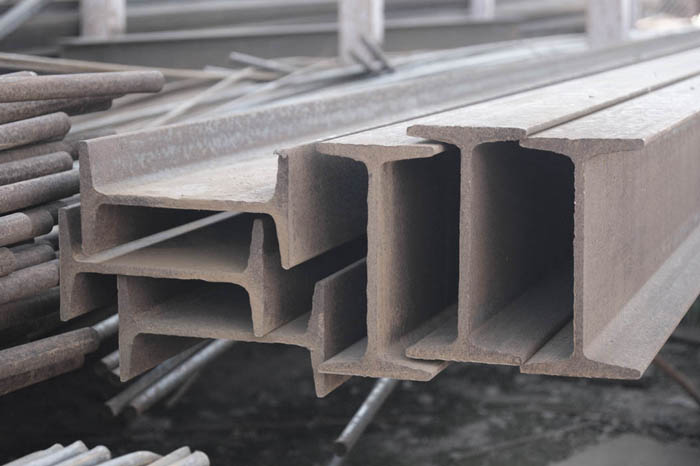

В сортаменте горячекатаных балок выделяют профили с уклоном внутренних граней полок и изделия с параллельными гранями. Уклон составляет от 6% до 12% и предусмотрен государственным стандартом 8239-89 для повышения жесткости узлов. Подобная конфигурация облегчает процесс извлечения заготовки из калибров валков на станах во время производства.

Наклонные грани создают дополнительное усиление в местах сопряжения стенки и полок, что препятствует смятию металла под большой сосредоточенной нагрузкой. Балки с уклоном маркируют обычными цифрами без дополнительных буквенных индексов. Их часто применяют в конструкциях, которые требуют максимальной сопротивляемости изгибу в одной плоскости.

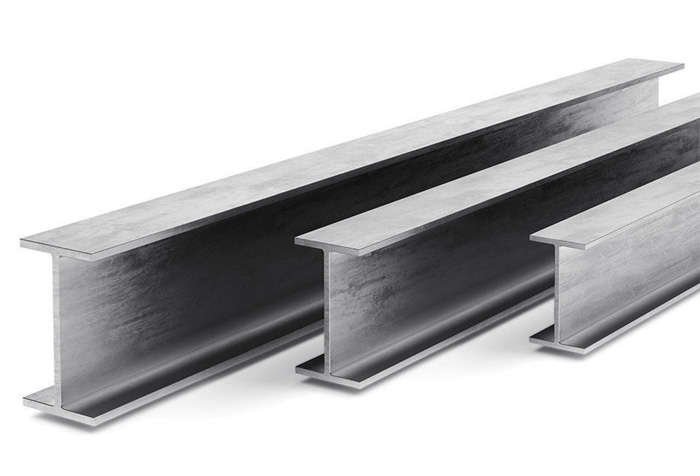

Изделия с параллельными гранями полок имеют плоские внутренние поверхности, что значительно упрощает монтаж соединительных накладок и болтовых стыков. Отсутствие скоса позволяет плотно прижимать другие элементы каркаса без использования клиновидных шайб и проставок. Такие балки делят на нормальные, широкополочные и колонные серии в зависимости от ширины горизонтальных элементов. Параллельные грани обеспечивают более удобное нанесение антикоррозийных покрытий и огнезащитных составов.

Низколегированная сталь марки 09Г2С обладает уникальной способностью сохранять прочность и пластичность при температуре до -70℃. В состав этого сплава вводят марганец и кремний, которые измельчают структуру зерна и препятствуют переходу металла в хрупкое состояние на холоде. Горячекатаные балки из данной стали выбирают для возведения объектов в северных регионах и арктических зонах.

Обычная углеродистая сталь Ст3 при экстремальном морозе может лопнуть от резкого удара или вибрации, но 09Г2С выдерживает колоссальные динамические нагрузки. Предел текучести этого материала составляет 345 МПа, что на 40% выше показателей рядового проката.

Свариваемость стали 09Г2С признают идеальной, так как она не требует предварительного подогрева и последующей термической обработки швов. Отсутствие склонности к образованию закалочных трещин гарантирует надежность соединений в любых погодных условиях. При нагреве и охлаждении в процессе прокатки металл приобретает однородные свойства по всей глубине балки. Прокат успешно противостоит коррозионному растрескиванию под напряжением в условиях высокой влажности.

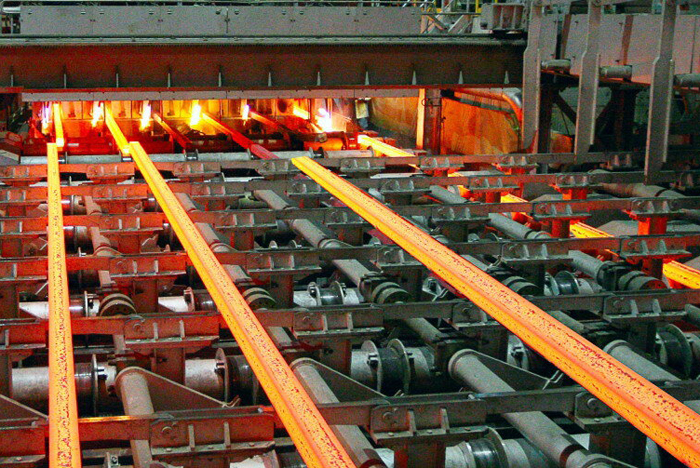

В процессе нагрева стальных слитков в печах на их поверхности образуется слой первичной окалины. Для удаления этих твердых оксидов применяют систему гидросбива высокого давления до 250 бар. Мощные струи воды направляют на раскаленный металл перед его подачей в валки прокатного стана. Вода мгновенно охлаждает корку окалины, вызывает её растрескивание и механически смывает остатки оксидов.

Эта процедура гарантирует чистоту поверхности будущего профиля и предотвращает закатывание твердых частиц в мягкую сталь. Если пропустить этап очистки, на полках балки возникнут дефекты в виде раковин и вмятин, которые снижают несущую способность изделия.

Чистая поверхность после гидросбива способствует лучшему сцеплению валков с металлом, что повышает точность геометрических параметров двутавра. Вторичная окалина, которая растет во время остывания готового проката, имеет гораздо меньшую толщину и плотно держится на стали. Такой слой служит естественной защитой от моментальной атмосферной коррозии при хранении на складе.

Горячекатаные балки выпускают в двух классах точности: А (высокая) и Б (обычная). Продукция класса А имеет минимальные отклонения от номинальных размеров по высоте сечения, ширине полок и толщине стенки. Допуски в этом случае сокращены в 1.5 раза по сравнению со стандартными изделиями. Высокая точность геометрии критична при сборке каркасов небоскребов и промышленных платформ с жесткими требованиями к соосности элементов.

При использовании балок класса А монтажники тратят меньше времени на подгонку стыков и нивелирование перекосов. Плотное прилегание полок к опорным плитам обеспечивает равномерную передачу давления на фундамент без возникновения локальных напряжений.

Использование прецизионных профилей снижает расход сварочных материалов, так как зазоры в узлах соединения остаются стабильными. Балки высокой точности обладают лучшей прямолинейностью и имеют минимальную кривизну по всей длине стержня. Подобные характеристики упрощают установку автоматизированных систем и подкрановых рельсов, где отклонение даже в 2 мм может привести к аварии.

Цифровое обозначение в названии горячекатаной балки всегда указывает на высоту профиля в сантиметрах. Например, балка 40 имеет высоту сечения 400 мм. Буквенные индексы после цифр определяют тип полок и область применения конкретного изделия.

Литера «Б» обозначает нормальные балки со стандартной шириной полок, которые используют для обычных перекрытий. Индекс «Ш» указывает на широкополочные двутавры, которые обладают повышенной устойчивостью к изгибу вокруг обеих осей. Эти профили применяют в качестве несущих ригелей и прогонов в большепролетных залах. Литера «К» маркирует колонные балки с массивными полками, ширина которых почти равна высоте сечения. Колонные профили серии «К» специально разработаны для восприятия огромных сжимающих нагрузок и работы на кручение.

Дополнительные цифры в конце кода (например, 20Б1 или 20Б2) указывают на порядковый номер исполнения внутри одной группы. Чем выше этот номер, тем толще стенка и полки балки при сохранении габаритов профиля. Существуют и специальные серии: «М» для подвесных путей и «С» для армирования шахтных стволов.

Складские площади для хранения горячекатаных балок должны иметь твердое ровное основание с эффективным водоотводом. Прокат укладывают в штабели на деревянные подкладки толщиной не менее 100 мм для исключения прямого контакта стали с влажной землей.

Расстояние между опорами рассчитывают так, чтобы массивные профили не прогибались под собственным весом. Для стандартных 12-метровых балок шаг установки подкладок должен составлять от 3 до 4 м. Между рядами изделий в штабеле также располагают деревянные прокладки строго по одной вертикальной линии. Такая схема распределения веса предотвращает деформацию полок нижних ярусов и обеспечивает устойчивость всей пачки.

Высота штабеля ограничена правилами техники безопасности и обычно не превышает 2 м для ручной строповки. Каждую пачку снабжают ярлыком с указанием марки стали, номера плавки и количества штук. Профили разных типоразмеров хранят отдельно для ускорения процесса отгрузки и исключения ошибок.

При длительном нахождении на открытом воздухе металл защищают от осадков водонепроницаемыми тентами с обязательным зазором для вентиляции. Если запереть влагу под пленкой, конденсат спровоцирует быстрый рост атмосферной ржавчины.

Сталь начинает терять прочностные характеристики при нагреве свыше +450℃, что является критическим порогом для несущих конструкций. При достижении температуры +500℃ предел текучести металла падает наполовину и балка может внезапно деформироваться под нагрузкой.

Несмотря на массивность, горячекатаный профиль нуждается в обязательной огнезащите для обеспечения требуемого времени живучести здания. Собственный предел огнестойкости незащищенной балки составляет всего 15 или 20 минут. Для увеличения этого интервала до 90-120 минут используют вспучивающиеся краски или бетонную облицовку.

При пожаре сталь расширяется линейно, что может вызвать обрушение стен в местах жесткой заделки балок. Проектировщики предусматривают скользящие опоры или температурные швы для компенсации этого эффекта.

После тушения огня горячекатаную сталь подвергают обязательной экспертизе на предмет изменения микроструктуры. Если металл прошел через стадию закалки водой во время тушения, он может стать хрупким и непригодным для дальнейшего использования.

Балки с переменной высотой стенки позволяют оптимизировать расход стали за счет распределения металла в соответствии с эпюрой изгибающих моментов. В местах максимальных напряжений (обычно в центре пролета) профиль имеет максимальную высоту, а у опор сечение уменьшается. Такая конфигурация снижает общий вес конструкции на 15-20% без ущерба для её надежности.

Эти изделия часто изготавливают из горячекатаных заготовок путем их разрезания по зигзагообразной линии и последующей сварки со смещением. Полученные «перфорированные» или ступенчатые балки обладают высокой эстетичностью и часто используются в открытых интерьерах лофт-пространств.

Облегченный каркас снижает нагрузку на фундамент и колонны, что удешевляет стоимость всего строительного цикла. Для производства таких балок применяют автоматические линии плазменной резки и сварочные роботы. Качество швов контролируют ультразвуком, так как соединение должно выдерживать расчетные силы сдвига. Переменное сечение идеально подходит для кровельных систем с большим уклоном, где балка повторяет контур ската крыши.

Каждая партия горячекатаного проката подвергается комплексу обязательных испытаний для подтверждения соответствия государственным стандартам. Сначала проводят тест на статическое растяжение образцов, который определяет предел текучести, временное сопротивление и относительное удлинение стали. Данные показывают, какую нагрузку выдержит металл до начала пластической деформации и окончательного разрыва.

Вторым этапом становится проверка ударной вязкости при различных температурах, включая отрицательные значения для северных серий. Метод ударного изгиба на маятниковом копре выявляет способность стали сопротивляться хрупкому разрушению при резких динамических воздействиях.

Химический состав металла анализируют спектральным методом для контроля содержания углерода и легирующих элементов. Оценивают и геометрические параметры: от высоты стенки до радиусов скругления внутренних углов. Визуальный контроль поверхности помогает выявить наличие трещин, закатов и неметаллических включений. Для особо ответственных партий применяют неразрушающие методы контроля: ультразвуковую или магнитную дефектоскопию.

Горячекатаная балка обладает гораздо большей прочностью и жесткостью по сравнению с гнутыми тонкостенными швеллерами или двутаврами. Прокатный метод позволяет создавать профили с массивными полками, толщина которых может достигать 30 мм и более. Гнутые изделия изготавливают из тонкого листа на профилегибочных станах, поэтому их толщина ограничена возможностями оборудования и пластичностью металла.

В горячекатаном двутавре распределение стали оптимально для работы на изгиб, тогда как гнутый профиль часто имеет избыточные радиусы скругления в углах, что снижает полезное сечение. Плотная структура металла после горячей деформации лишена внутренних напряжений, которые всегда присутствуют в местах холодного гиба.

Несущая способность прокатной балки в несколько раз выше, что делает её незаменимой для капитального строительства многоэтажных домов. Гнутые профили чаще применяют в легких стальных тонкостенных конструкциях (ЛСТК) для малоэтажных построек и перегородок.

Горячекатаная сталь лучше переносит сварку массивных узлов, так как толстые стенки не прогорают и не деформируются от жара дуги.
