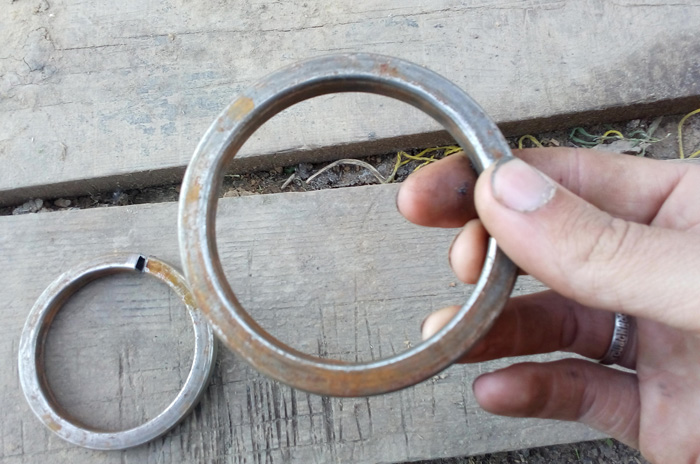

Изготовление колец

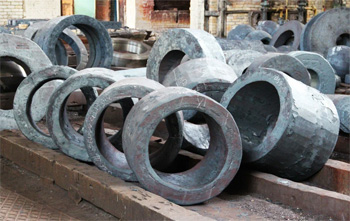

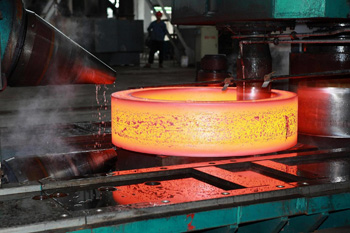

Бесшовная раскатка (кольцепрокатка) обеспечивает превосходные механические характеристики за счет непрерывной волокнистой структуры металла, которая повторяет контур окружности. В отличие от сварных колец, где место стыка всегда становятся зоной риска с измененными физико-химическими свойствами, раскатные изделия обладают однородной прочностью по всему периметру. Это позволяет им выдерживать значительно большие радиальные и осевые нагрузки, а также работать в условиях высокого внутреннего давления.

Технология раскатки минимизирует припуски на последующую механическую обработку, что существенно экономит дорогостоящее сырье при производстве крупногабаритных деталей. При проектировании узлов, работающих в экстремальных условиях (например, фланцев высокого давления или венцов турбин), лучше отдавать предпочтение бесшовным заготовкам, чтобы обеспечить максимальный коэффициент безопасности конструкции.

Производство поршневых колец требует использования специализированных легированных чугунов или сталей, обладающих высокой упругостью и термостойкостью. Главная задача - создать деталь, способную сохранять герметичность камеры сгорания при постоянном трении и нагреве.

В процессе изготовления кольца проходят сложную термическую обработку для придания им «эффекта памяти», чтобы они плотно прилегали к стенкам цилиндра. Поверхность часто покрывается пористым хромом, молибденом или керамикой для снижения коэффициента трения и предотвращения задиров. Особое внимание уделяется геометрии замка (стыка) кольца, который должен иметь строго определенный тепловой зазор.

Для повышения ресурса цилиндропоршневой группы рекомендуется подбирать кольца с антифрикционным напылением, что обеспечивает плавную приработку деталей в начальный период эксплуатации мотора.

Центробежное литье позволяет получать заготовки с очень плотной мелкозернистой структурой, без внутренних газовых пор и шлаковых включений. В процессе вращения формы расплавленный металл прижимается к стенкам с огромной силой, что вытесняет все легкие примеси к внутренней поверхности, которая впоследствии удаляется при механической обработке.

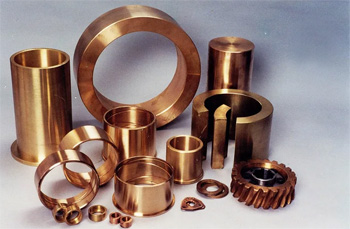

Этот метод идеален для производства колец из бронзы, латуни и специальных сталей, работающих в узлах скольжения. Литые таким способом детали обладают повышенной износостойкостью и способностью выдерживать высокие температуры без деформации. Заказ литых заготовок вместо кованых позволяет реализовывать проекты со сложным наружным рельефом при сохранении монолитности металла.

Для достижения наилучших антифрикционных свойств выбирают кольца из оловянных бронз, обеспечивающих минимальный износ сопрягаемого вала.

Стопорные кольца предназначены для фиксации деталей на валах и в отверстиях, что требует от них способности многократно деформироваться при монтаже и восстанавливать исходную форму. Пружинная сталь 65Г обладает высоким пределом упругости и твердостью после закалки, что предотвращает самопроизвольное соскакивание кольца под действием осевых сил.

В процессе производства такие кольца проходят стадию термообработки до твердости 44–51 HRC и обязательное химическое оксидирование (воронение) для защиты от коррозии. Важно, чтобы края кольца не имели заусенцев, способных повредить посадочную канавку.

При выборе стопорных колец для работы в агрессивных средах стоит рассмотреть в качестве материала нержавейку типа 40Х13, которая сохраняет пружинящие свойства при постоянном контакте с влагой, исключая риск ослабления фиксации узла.

Изготовление колец для подшипников качения относится к высшей категории точности в металлообработке. После предварительного точения заготовки проходят многократную закалку и глубокую обработку холодом для стабилизации структуры металла. Основной этап - шлифование дорожек качения и торцов на специализированных прецизионных станках. Погрешность размеров и отклонение от круглости в таких изделиях не превышает долей микрона.

Финишная отделка (суперфиниширование) доводит шероховатость поверхности до зеркального блеска, что необходимо для бесшумного вращения на высоких скоростях. Тщательный контроль соосности внутреннего и внешнего диаметров исключает биения в собранном узле.

При замене колец в ответственных механизмах следует проверять класс точности (например, P6 или P5) по маркировке, чтобы гарантировать подшипниковому узлу расчетный ресурс и плавность хода.

В химической и нефтегазовой промышленности для герметизации фланцевых соединений применяют кольца прямоугольного, овального или восьмиугольного сечения (кольца Армко). Они изготавливаются из мягких низкоуглеродистых сталей или нержавеющих сплавов с минимальной твердостью. Принцип их работы заключается в том, что при затягивании болтов более мягкое металлическое кольцо деформируется, заполняя собой все микронеровности фланца и создавая абсолютную герметичность.

Поверхность таких прокладок должна быть идеально чистой, без царапин и вмятин, так как любая радиальная риска станет путем для утечки среды под высоким давлением. Профессиональное производство таких колец включает этап отжига для снятия наклепа и достижения максимальной пластичности.

Металлические уплотнения этого типа можно использовать только один раз, так как после деформации они теряют способность повторно обеспечивать надежный стык.

Проверка геометрии колец размером в несколько метров - сложная инженерная задача. Из-за гибкости тонкостенных колец большого диаметра они могут деформироваться под собственным весом, что затрудняет измерения.

Для контроля используют лазерные трекеры и системы 3D-сканирования, которые позволяют наложить фактическую форму детали на цифровую модель. Измерения проводят в нескольких положениях: в свободном состоянии и на проверочном стенде. Допуски на овальность строго регламентируются, так как отклонение от круга затруднит стыковку кольца с ответной частью или монтаж в корпус. Исправление небольших погрешностей формы возможно методом калибровки на мощных вальцах или прессах.

При заказе крупногабаритных колец заказчик вправе потребовать протокол инструментальных замеров в нескольких осях. Например, чтобы убедиться в точности сборки массивных резервуаров и опорных конструкций.

Титан - уникальный материалом для изготовления колец благодаря высочайшей удельной прочности и биосовместимости. В авиастроении титановые кольца используются в качестве силовых шпангоутов и элементов двигателей, так как они позволяют существенно снизить вес конструкции при сохранении её надежности. В медицине кольца из титана (например, ВТ6) применяются для изготовления элементов протезов и фиксаторов костей. Металл не вызывает аллергических реакций и не отторгается организмом.

Сложность производства таких деталей заключается в необходимости вакуумной плавки и специфической мехобработки вязкого металла. Титановые кольца сохраняют свои свойства в широком диапазоне температур, от глубокого холода до сильного нагрева.

Для повышения износостойкости поверхности титана предприятия по металлообработке применяют технологию анодирования, которая создает на кольце твердую защитную пленку любого заданного цвета.

Современные методы металлообработки позволяют придавать кольцам уникальный внешний вид для использования в дизайне интерьеров и ювелирном деле. Текстурирование поверхности выполняется методами лазерной гравировки, химического травления или механической накатки. Это позволяет создавать рельефные узоры, имитировать фактуру кожи, дерева или наносить сложные орнаменты.

Для достижения контрастного эффекта часто применяют комбинирование матовых и глянцевых участков. После нанесения рельефа кольца могут подвергаться гальваническому золочению или никелированию для придания нужного оттенка и защиты от потемнения. Использование прецизионных станков с ЧПУ гарантирует четкость каждой линии рисунка по всему диаметру изделия.

Чтобы обеспечить высокую стойкость покрытия к истиранию, производители дополнительно используют метод порошкового лакирования поверхности.

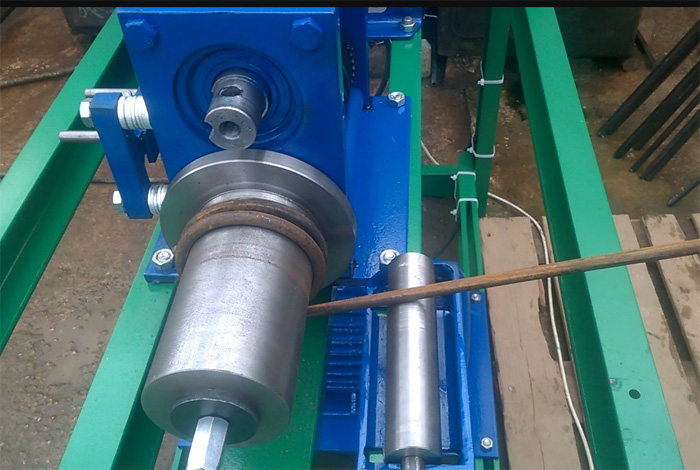

Производство колец методом гибки стальной полосы с последующей сваркой экономично для производства деталей средних размеров. Ключевой момент - подготовка стыка: торцы полосы должны быть обрезаны строго перпендикулярно и иметь разделку кромок под провар.

Сварка проводится на автоматических установках, обеспечивающих равномерный шов без непроваров. Важный этап после нее - зачистка шва «в заподлицо» и последующая калибровка кольца на вальцах для устранения температурных деформаций.

Прочность сварного соединения должна составлять не менее 90–95% от прочности основного металла. Для ответственных соединений обязательна проверка шва методом цветной дефектоскопии на отсутствие микротрещин.

Использование калиброванных заготовок и качественной сварки позволяет получать надежные кольца для обечаек и фланцев с минимальными затратами на производство.

В процессе механической обработки или вальцовки внутри металла накапливаются значительные внутренние напряжения. Если их не снять, кольцо может самопроизвольно изменить свою форму спустя некоторое время после изготовления, что нарушит точность посадок.

Процедура стабилизирующего отжига или отпуска заключается в нагреве изделия до определенных температур с последующим медленным охлаждением. Это позволяет «расслабить» кристаллическую решетку и зафиксировать геометрию детали. Особенно это важно для прецизионных центровочных и подшипниковых колец, где допуски измеряются микронами.

Термическая стабилизация исключает риск заклинивания механизмов из-за поводки металла в процессе эксплуатации. Для предотвращения появления окалины на чистовых поверхностях проводят термическую обработку в вакуумных печах или в среде инертных газов.

Для запуска производства кольца заказчик обязан предоставить документацию, четко описывающую три основных параметра: наружный диаметр, внутренний диаметр (или толщину стенки) и ширину изделия. В чертеже указываются допуски на эти размеры, а также требования к плоскостности торцов и радиальному биению. Если кольцо имеет сложный профиль сечения (пазы, выступы, фаски), их геометрия должна быть детально отрисована в разрезе.

Также прописываются марка металла и требуемая шероховатость поверхностей. Для технических колец важно указать, является ли размер свободным или под посадку (например, по квалитету h7 или H7). Наличие полной информации позволяет технологам правильно подобрать способ изготовления: точение, штамповку или раскатку. Четкое техническое задание исключает двусмысленность при приемке продукции и гарантирует идеальную совместимость кольца с другими деталями узла.
