Изготовление цепей

Выбор стали при изготовлении цепей напрямую определяет их устойчивость к износу и разрывным нагрузкам. Для производства ответственных приводных и тяговых цепей наиболее востребованы легированные конструкционные стали марок 40Х, 45 или 30ХГСА. Эти сплавы характеризуются высоким пределом прочности и отличной прокаливаемостью. Хром и марганец в их составе повышают сопротивляемость металла усталостным разрушениям, что критично для цепей, работающих на высоких скоростях.

Если цепь предназначена для работы в условиях постоянного контакта с водой или химическими реагентами, при изготовлении используют нержавеющие стали марок 12Х18Н10Т или 40Х13. Для бюджетных вариантов цепей общего назначения применяется углеродистая сталь Ст3, однако её ресурс под нагрузкой ниже по сравнению с легированными аналогами.

Правильный подбор сплава позволяет минимизировать риск внезапного разрыва звена и сокращает затраты на обслуживание оборудования.

Главная конструктивная разница в наличии свободно вращающегося ролика, который устанавливается на втулку каждого звена. Техническая задача ролика состоит в замене трения скольжения на трение качения в момент зацепления цепи с зубьями шестерни. При изготовлении роликовых цепей достигается существенное снижение механического износа как самой цепи, так и ведущей звездочки. Это позволяет эксплуатировать привод на значительно более высоких скоростях вращения.

Втулочные цепи лишены этого элемента, из-за чего контакт металла о металл происходит жестко, вызывая интенсивный нагрев и шум. Такие модели обычно используют в тихоходных механизмах или в условиях ограниченного пространства, так как они имеют меньшие габариты.

Использование роликовой конструкции повышает коэффициент полезного действия передачи и увеличивает межсервисный интервал работы станка в полтора или два раза.

Процесс термической обработки превращает мягкую заготовку в высокопрочное изделие, способное выдерживать миллионы циклов нагружения. При изготовлении цепей применяются объемная закалка звеньев и поверхностное упрочнение валиков и втулок токами высокой частоты.

Закалка в масле с последующим отпуском позволяет добиться твердости в диапазоне от 40 до 50 единиц по шкале Роквелла. Это обеспечивает необходимую упругость, предотвращая хрупкое разрушение металла при резких ударах. Валики и втулки подвергаются более глубокому упрочнению до 55 или 60 единиц, так как именно на них приходится основное трение.

Если технология термообработки нарушена, цепь либо быстро растянется из-за мягкости металла, либо лопнет под нагрузкой из-за избыточной хрупкости. Качественно проведенный цикл нагрева и охлаждения гарантирует стабильность геометрических размеров цепи на протяжении всего расчетного срока службы.

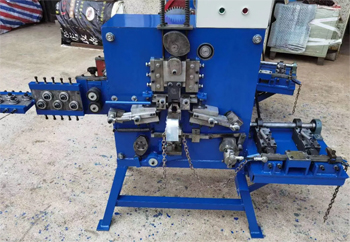

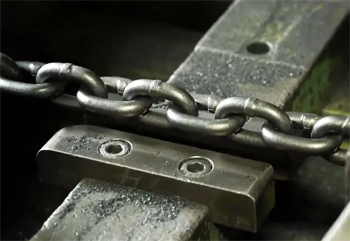

Круглозвенные цепи, используемые для подъема грузов и такелажных работ, производятся методом гибки прутка с последующей сваркой стыка каждого звена. Наиболее надежной считается автоматическая стыковая сварка оплавлением.

В процессе изготовления цепи концы согнутого звена разогревают электрическим током до температуры плавления и сжимают под огромным давлением. Это позволяет получить монолитное соединение, прочность которого не уступает прочности основного металла. После сварки обязательным этапом является снятие грата (излишков металла) и ультразвуковой контроль шва. Сварное соединение должно располагаться на прямолинейном участке звена, чтобы исключить напряжения изгиба в зоне термического влияния.

Качественная сварка - залог безопасности при работе кранов и талей. Она исключает возможность самопроизвольного раскрытия звеньев под воздействием многотонных грузов.

Калибровка - процесс принудительного растяжения готовой цепи на специализированном стенде под нагрузкой, превышающей рабочую на 20 или 30%. Техническая цель данной операции - окончательно выверить шаг цепи и проверить надежность всех сварных или сборочных соединений.

В процессе калибровки происходит усадка всех элементов и выборка микроскопических люфтов в сопряжениях звеньев. При изготовлении прецизионных приводных цепей отклонение шага не должно превышать нескольких сотых долей миллиметра на метр длины. Если цепь не прошла калибровку, она будет неравномерно ложиться на зубья звездочек, что вызовет рывки при движении, повышенный шум и приведет к быстрому разрушению подшипниковых узлов валов.

Калиброванная цепь гарантирует идеальную синхронность работы механизмов, что критично для автоматических упаковочных линий и точных станков.

Для такелажных цепей основной показатель - класс прочности, который определяет отношение разрывной нагрузки к массе изделия. При изготовлении цепей 80-го класса используются легированные стали с последующей глубокой термообработкой. Это стандарт для большинства подъемных строп. Цепи 100-го класса более совершенны: при тех же габаритах они обладают грузоподъемностью на 25% выше. Достигается это применением премиальных марок сталей и инновационных методов закалки.

Использование цепей 100 класса позволяет существенно облегчить вес грузоподъемного оборудования, что упрощает работу стропальщиков и снижает инерционные нагрузки на крановые установки. При заказе важно учитывать маркировку на звеньях: для каждого класса предусмотрены свои коэффициенты запаса прочности, которые должны строго соблюдаться в соответствии с нормами промышленной безопасности.

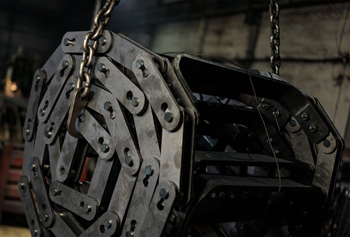

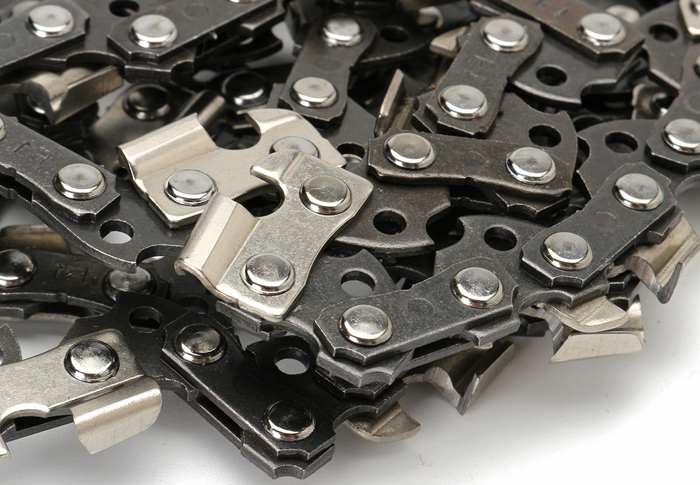

Пластинчатые цепи состоят из набора стальных пластин, соединенных между собой валиками без использования роликов. Их главная техническая особенность в колоссальной статической прочности и способности работать при очень высоких крутящих моментах. При изготовлении таких изделий особое внимание уделяется точности вырубки отверстий в пластинах, чтобы обеспечить равномерное распределение нагрузки между всеми элементами звена.

Пластинчатые цепи применяют в горнодобывающей промышленности, в металлургических цехах и в качестве тяговых элементов на эскалаторах. Благодаря отсутствию вращающихся роликов они менее чувствительны к загрязнениям и могут работать в абразивных средах. Но из-за большой площади контакта валиков с пластинами такие цепи имеют ограничение по максимальной скорости вращения, что требует их использования в основном в мощных тихоходных передачах.

В процессе эксплуатации любая промышленная цепь подвергается естественному износу в шарнирных соединениях, что приводит к увеличению её общей длины. Технически это называется удлинением из-за износа.

Критическим пределом считается увеличение длины на 3% от первоначального размера. При превышении этого значения цепь перестает правильно входить в зацепление со звездочкой: её витки начинают набегать на вершины зубьев, что чревато соскакиванием или обрывом.

При изготовлении цепей на заказ производители предоставляют методику замера износа с помощью штангенциркуля на контрольном участке из 10 или 20 звеньев. Регулярный контроль геометрии позволяет своевременно запланировать замену инструмента, предотвращая аварийную поломку дорогостоящих приводных узлов и сохраняя высокую точность работы конвейерных систем.

Смазочный материал выполняет задачу снижения трения в шарнирах «валик-втулка» и защиты металла от коррозии. Для большинства промышленных цепей при изготовлении и сборке применяется метод погружения в горячую масляную ванну, что гарантирует проникновение смазки во все внутренние зазоры.

В процессе работы рекомендуется использовать специализированные адгезионные масла, которые не разбрызгиваются под действием центробежной силы. Если цепь работает в условиях сильной запыленности, применяют сухие графитовые или дисульфид-молибденовые смазки, которые не притягивают абразивные частицы.

При температурах свыше +200 градусов используют синтетические составы, не склонные к закоксовыванию. Правильно подобранная смазка позволяет увеличить срок службы цепи, снижая температуру в зоне контакта и предотвращая преждевременное истирание рабочих поверхностей звеньев.

Зубчатые цепи, часто называемые бесшумными, состоят из пластин со специфическим профилем, напоминающим зуб шестерни. При работе такая цепь не просто охватывает звездочку, а плавно входит в зацепление с её зубьями. Техническое преимущество этой конструкции заключается в практически полном отсутствии ударных нагрузок при входе звена в контакт, что позволяет снизить уровень шума на 20 или 30 децибел.

При изготовлении зубчатых цепей используется прецизионная штамповка пластин и закалка валиков до максимальных значений твердости. Такие цепи способны работать на скоростях до 30 метров в секунду, что недоступно для роликовых моделей. Они незаменимы в приводах распределительных валов двигателей, в высокоскоростных станках и в турбинном оборудовании.

Высокая плавность хода зубчатых цепей минимизирует динамические перегрузки в трансмиссии и обеспечивает исключительную точность передачи крутящего момента.

Стабильность работы и ресурс цепи наполовину зависят от точности установки ведущей и ведомой звездочек. Малейшее отклонение осей валов от параллельности или осевое смещение шестерен вызывают перекос звеньев. В этом случае нагрузка распределяется неравномерно: одна сторона пластин и валиков перегружается, а другая остается свободной.

При изготовлении и монтаже оборудования соосность контролируется лазерными приборами или поверочными линейками. Перекос ведет к быстрому износу внутренних поверхностей пластин и боковых граней зубьев звездочек. Также это провоцирует соскальзывание цепи при резких изменениях скорости.

Идеальное выравнивание узлов привода гарантирует отсутствие паразитных боковых сил, снижает нагрев шарниров и позволяет цепи полностью отработать заложенный в нее ресурс без преждевременного выкрашивания металла в зонах контакта.
