Определение усталостной прочности

Коварство усталости металла заключается в том, что разрушение происходит при напряжениях, которые значительно ниже предела текучести и даже предела упругости материала. Визуально деталь может выглядеть абсолютно исправной, не иметь видимых деформаций, изгибов или растяжений, но внутри нее уже идет необратимый процесс накопления микроскопических повреждений.

Усталостная трещина развивается скрытно и медленно, постепенно уменьшая живое сечение детали. Когда неповрежденная часть металла становится критически малой, происходит мгновенный и внезапный долом, который часто случается при штатных нагрузках. Такой характер разрушения не дает возможности персоналу вовремя заметить опасность без применения специальных методов дефектоскопии.

Именно поэтому определение предела выносливости обязательно при проектировании всех вращающихся и вибрирующих частей машин, а также мостовых и строительных конструкций.

Кривая Велера, которую также называют кривой усталости, или S-N графиком, - базовый инструмент для оценки долговечности металла. Она строится по результатам испытаний серии одинаковых образцов при разных амплитудах циклического напряжения. На вертикальной оси графика откладывается уровень напряжения, а на горизонтальной - количество циклов до разрушения в логарифмическом масштабе. Кривая наглядно показывает, что чем ниже приложенная нагрузка, тем большее количество циклов может выдержать металл.

Главная цель построения такого графика - определение горизонтального участка, который соответствует пределу выносливости. Это то максимальное напряжение, при котором деталь способна работать практически бесконечно долго. Знание хода этой кривой позволяет инженерам точно рассчитывать ресурс оборудования и назначать безопасные режимы работы, исключающие внезапную поломку техники из-за накопленного усталостного износа.

Поскольку испытывать металл бесконечно долго невозможно, в инженерной практике введено понятие базы испытаний. Это заранее установленное количество циклов нагрузки, после достижения которого без разрушения образца испытание прекращается.

Для черных металлов и сталей стандартная база обычно составляет 10 млн циклов. Считается, что если стальной образец выдержал такую нагрузку без появления трещин, то при данном уровне напряжения он будет работать неограниченно долго.

Для цветных металлов, таких как алюминий или медь, физического предела выносливости часто не существует вовсе, и кривая усталости постоянно стремится вниз. В таких случаях устанавливают условный предел выносливости на базе в 50 или 100 млн циклов. Определение базы испытаний позволяет стандартизировать лабораторные тесты и получать сопоставимые данные для разных марок сплавов, что необходимо для корректного проектирования машин и механизмов.

Усталостная трещина практически в 100% случаев зарождается на поверхности детали, где напряжения достигают своего максимума, а структура металла наиболее уязвима.

Любая царапина, риска от резца, след коррозии или клеймо мастера становятся концентраторами напряжений: микроскопическими очагами, из которых начинает расти трещина. Именно поэтому полировка и суперфиниширование ответственных деталей, таких как шейки коленчатых валов или лопатки турбин, значительно повышают их усталостную прочность. Экспериментально доказано, что грубо обработанная деталь может иметь предел выносливости в два раза ниже, чем аналогичная деталь с зеркальной поверхностью.

Технологи также применяют методы поверхностного упрочнения, создающие в верхнем слое сжимающие напряжения. Это затрудняет раскрытие микротрещин и позволяет металлу выдерживать гораздо более высокие циклические нагрузки на протяжении всего срока эксплуатации.

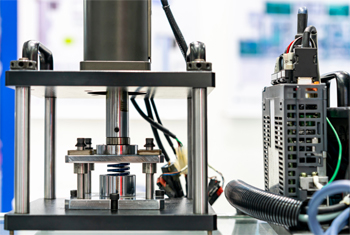

Метод вращения с изгибом - классический и наиболее распространенный способ определения усталостных характеристик цилиндрических деталей. Образец закрепляют в шпинделе испытательной машины и нагружают поперечной силой, которая вызывает изгиб. При вращении образца каждое его волокно поочередно проходит через зону растяжения сверху и зону сжатия снизу.

Таким образом, за один оборот материал совершает один полный симметричный цикл нагрузки. Это позволяет очень быстро набрать необходимое количество циклов, имитируя работу реальных валов и осей. Частота вращения может достигать нескольких тысяч оборотов в минуту, что сокращает время испытаний до нескольких суток.

Полученные данные эталонны для расчетов в машиностроении, так как именно этот вид нагружения наиболее точно воспроизводит условия работы большинства вращающихся элементов в трансмиссиях и двигателях.

Концентратор напряжений - резкое изменение геометрии детали, которое заставляет линии внутреннего силового потока искривляться и сгущаться в определенной точке. К ним относятся шпоночные пазы, острые углы, отверстия, резьбовые переходы и резкие ступени диаметров. В этих зонах местное напряжение может в несколько раз превышать среднее значение по сечению. При циклической нагрузке именно в местах концентрации первыми начинают двигаться дислокации, образуя микротрещины.

Чтобы бороться с этим эффектом, конструкторы используют галтели - плавные радиусные переходы между разными диаметрами - и стараются располагать отверстия в менее нагруженных зонах. Определение коэффициента чувствительности материала к концентраторам позволяет инженеру понять, насколько критичными будут те или иные конструктивные особенности для долговечности изделия и требуется ли дополнительное усиление этих участков.

Поверхность разрушения при усталости имеет уникальный вид, позволяющий эксперту восстановить историю поломки. В изломе выделяют три характерные зоны.

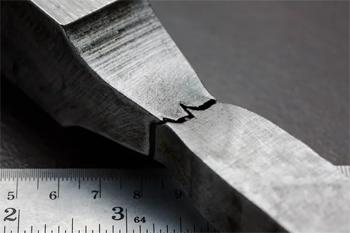

Первая - очаг разрушения: небольшое пятно, откуда начала расти трещина. Вторая - зона усталостного развития, которая выглядит гладкой и притертой из-за постоянного соприкосновения краев трещины при циклах нагрузки. В этой зоне часто видны концентрические линии, напоминающие годовые кольца дерева, их называют бороздками усталости. Каждая бороздка соответствует одному или группе циклов нагрузки. Третья - зона долома, которая имеет грубый, зернистый и рваный вид. Она образуется в последний момент, когда оставшийся целый металл уже не может выдержать нагрузку.

Соотношение площадей гладкой и зернистой зон позволяет определить, при каких нагрузках работал механизм. Если гладкая зона велика, значит, рабочие напряжения были невелики, но деталь проработала очень долго.

Сочетание циклической нагрузки и агрессивной среды порождает опасный процесс коррозионной усталости. В этом случае предел выносливости металла катастрофически снижается, а у многих сталей исчезает вовсе. Это означает, что при наличии коррозии деталь рано или поздно сломается при любом, даже самом ничтожном уровне нагрузки.

Химически активная среда проникает в зарождающуюся микротрещину, окисляет ее стенки и препятствует их смыканию, что резко ускоряет рост повреждения. Кроме того, коррозионные язвы сами по себе являются идеальными концентраторами напряжений.

Для защиты от этого эффекта применяют специальные лакокрасочные покрытия, гальваническое цинкование или переходят на использование нержавеющих сплавов. При определении ресурса оборудования, работающего в морской воде или химических цехах, обязательно проводят испытания образцов в аналогичных средах, так как табличные данные для чистого воздуха в этих условиях будут совершенно неприменимы.

Масштабный эффект заключается в том, что крупные детали всегда имеют более низкий предел выносливости, чем маленькие лабораторные образцы, изготовленные из того же самого металла.

Физически это объясняется тем, что в большом объеме материала гораздо выше вероятность наличия скрытого дефекта, микропоры или неметаллического включения, которое станет очагом трещины. Кроме того, в крупных деталях поверхностный слой с максимальными напряжениями охватывает большую площадь. При переходе от образца диаметром 10 мм к валу диаметром 100 мм предел выносливости может снизиться на 30-40%.

Проектировщики обязаны учитывать этот фактор, вводя специальные понижающие коэффициенты в расчеты. Игнорирование масштабного эффекта является частой причиной аварий крупногабаритного оборудования, когда инженеры ошибочно полагают, что свойства металла в огромном валу идентичны свойствам тонкого испытательного прутка.

В реальной технике нагрузки редко бывают идеально симметричными, как при вращении с изгибом. Часто деталь испытывает пульсирующий цикл, когда напряжение меняется от нуля до максимума, или работает на фоне постоянного статического растяжения.

Наличие постоянного растягивающего напряжения крайне негативно сказывается на усталостной прочности, так как оно способствует постоянному раскрытию трещины и ускоряет ее рост. Напротив, постоянное сжатие может значительно повысить долговечность.

Для оценки влияния асимметрии инженеры строят диаграммы предельных амплитуд, которые позволяют определить безопасный диапазон колебаний нагрузки при любом уровне среднего напряжения. Это критически важно для болтовых соединений, которые сначала затягиваются с большим усилием, а затем воспринимают вибрационные нагрузки в процессе работы механизма.

Термоусталость возникает в деталях, которые подвергаются циклическим изменениям температуры при ограничении тепловых деформаций. Например, это лопатки турбин, стенки цилиндров двигателей или детали атомных реакторов. При нагреве металл стремится расшириться, но зажатый соседними элементами, он испытывает напряжения сжатия. При охлаждении возникают напряжения растяжения. Постоянные температурные качели приводят к появлению на поверхности характерной сетки разгара - множества мелких трещин, которые со временем уходят вглубь.

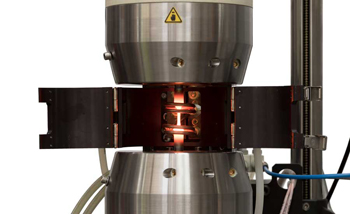

Определение термоусталостной прочности проводится на специальных стендах с индукционным нагревом и принудительным охлаждением. Эти испытания позволяют подобрать сплавы с низким коэффициентом теплового расширения и высокой теплопроводностью, что обеспечивает надежную работу теплонапряженных агрегатов без риска их разрушения при частых пусках и остановках.

К сожалению, в отличие от простых внутренних напряжений, усталостные повреждения в виде микротрещин необратимы. Если в металле уже зародилась и начала расти трещина, никакой отжиг не сможет сварить ее края или устранить разрыв структуры. Напротив, нагрев может способствовать окислению стенок трещины, что только ухудшит ситуацию.

Единственный способ продлить жизнь детали при обнаружении признаков усталости на ранней стадии - механическое удаление поврежденного слоя путем шлифовки, если это позволяют допуски на размеры. Но чаще всего детали с признаками усталостного износа подлежат немедленной замене.

Профилактический отжиг может быть полезен только в самом начале эксплуатации - для снятия остаточных напряжений после сварки или литья, что само по себе отодвигает момент начала зарождения первых усталостных микротрещин и тем самым косвенно увеличивает общий ресурс изделия.

Современное программное обеспечение на основе метода конечных элементов позволяет проводить виртуальные усталостные испытания сложнейших узлов еще до того, как они будут изготовлены в металле. Инженер загружает 3D-модель детали, задает циклы нагрузки и свойства материала, взятые из экспериментальных кривых Велера. Программа рассчитывает распределение напряжений и указывает наиболее вероятные точки зарождения трещин, а также предсказывает количество циклов до отказа.

Это позволяет оптимизировать форму детали, избавляясь от лишних концентраторов напряжений на этапе проектирования. Однако виртуальное моделирование не может полностью заменить реальный тест, так как компьютер не всегда учитывает скрытые дефекты литья или влияние внешней среды. Оптимальным считается гибридный подход: компьютерная оптимизация конструкции с последующим обязательным натурным испытанием опытного образца для окончательного подтверждения расчетного ресурса.
