Труба бесшовная (б/ш)

Бесшовный прокат обладает исключительной прочностью из-за отсутствия продольного или спирального сварного соединения. Наличие шва всегда создает зону потенциального риска, потому что структура металла в месте термического воздействия дуги меняет свои физические свойства. Бесшовная заготовка имеет абсолютно однородную кристаллическую решетку по всему периметру сечения.

Эта особенность позволяет изделию выдерживать колоссальное внутреннее давление и значительные нагрузки на изгиб или кручение. При работе в экстремальных условиях риск внезапного разрыва стенки по линии стыка полностью исчезает.

Равномерное распределение напряжений в толще металла гарантирует долговечность инженерных систем и строительных каркасов. Бесшовные изделия выбирают для транспортировки токсичных и взрывоопасных веществ, так как герметичность конструкции остается безупречной десятилетиями. Плотная структура стали без микроскопических пор в зоне шва лучше сопротивляется агрессивному воздействию химических сред.

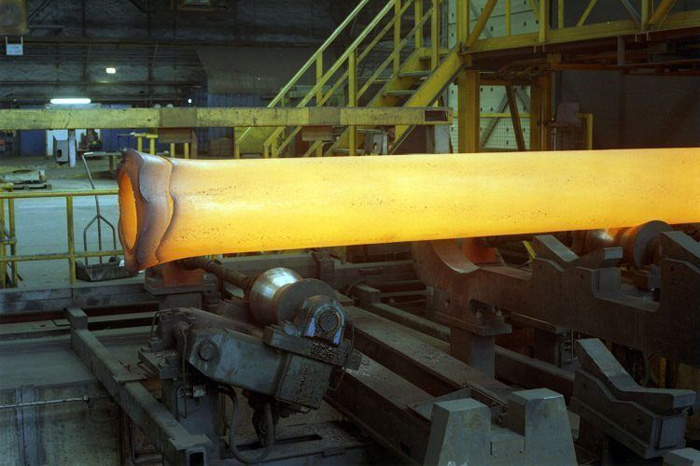

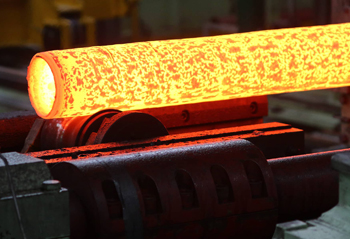

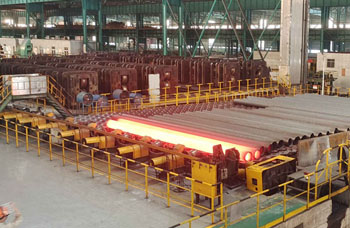

Изготовление начинают с разогрева сплошного стального слитка или блюма в кольцевой печи до температуры порядка +1200℃. Раскаленный металл подают на прошивной стан, где вращающиеся валки захватывают заготовку и придают ей вращательно-поступательное движение. В центр торца слитка упирается стальной дорн, который называют оправкой. Под действием огромного давления валков металл буквально течет вокруг этой оправки, из-за чего внутри цельного куска стали формируется сквозное отверстие.

Качество внутренней поверхности будущей трубы напрямую зависит от точности центровки дорна и химической чистоты сплава. Оборудование требует постоянного интенсивного охлаждения водой для сохранения твердости инструментов при контакте с горячей сталью. После завершения прошивки гильзу направляют на раскатные и калибровочные станы для окончательного формирования диаметра. Весь цикл деформации занимает считанные минуты.

Энергетические установки работают в условиях постоянного нагрева до +600℃ и давления пара свыше 20 МПа. В такой агрессивной среде малейшая неоднородность металла в зоне сварного шва может привести к катастрофической аварии.

Бесшовные трубы из специальных жаропрочных сталей марок 12Х1МФ или 15Х5М гарантируют стабильность механических характеристик при длительной эксплуатации. Отсутствие шва исключает риск межкристаллитной коррозии и водородного охрупчивания металла. Плотная монолитная стенка выдерживает тысячи циклов нагрева и охлаждения без потери конструкционной надежности.

Термическая стабильность бесшовного проката предотвращает изменение геометрических размеров труб под действием тепловой ползучести стали. Каждое изделие для котельного оборудования проходит многократные ультразвуковые тесты и гидравлические испытания на герметичность. Инженеры закладывают в проекты именно этот вид продукции, чтобы обеспечить безопасность тепловых станций. Срок службы таких магистралей достигает 200 000 часов непрерывной работы без капитального ремонта.

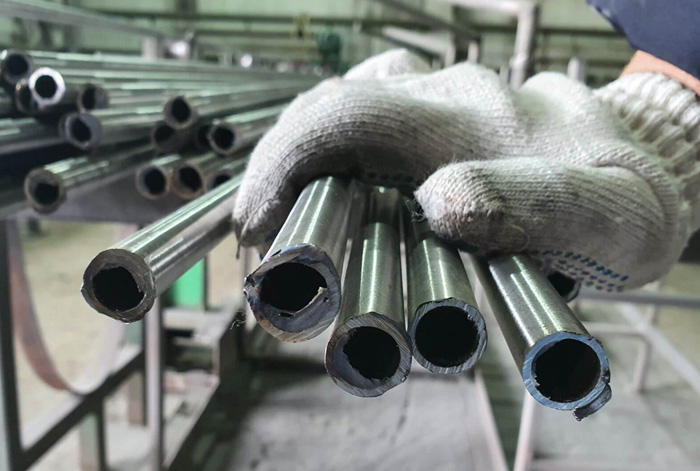

Холодную деформацию применяют для получения прецизионных труб с зеркально гладкой поверхностью и очень тонкими стенками - от 0.2 мм. Горячекатаную заготовку очищают от окалины в кислотных ваннах и протягивают через фильеры при комнатной температуре.

Этот процесс вызывает наклеп металла, поэтому твердость и предел прочности стали значительно возрастают по сравнению с исходным сырьем. Холоднотянутые изделия востребованы в авиастроении, при производстве топливных систем и медицинских инструментов. Точность внешнего диаметра в такой продукции достигает сотых долей миллиметра.

Отсутствие нагрева на финальной стадии исключает температурную усадку и гарантирует идеальную прямолинейность каждого отрезка. Для возвращения пластичности металл часто подвергают термическому отжигу в печах с защитной атмосферой из азота или водорода. Поверхность стали после такой обработки остается светлой и чистой без следов окисления.

Марка 09Г2С относится к низколегированным сплавам, где марганец и кремний играют ключевую роль в формировании структуры металла. Марганец повышает предел текучести и износостойкость стали, а кремний эффективно удаляет из расплава лишний кислород.

Главное преимущество бесшовных труб из этого материала - сохранение ударной вязкости при температурах до -70℃. Обычная углеродистая сталь на сильном морозе становится хрупкой как стекло, но трубы 09Г2С остаются пластичными. Это очень ценно при строительстве газопроводов и опорных конструкций в арктических широтах и северных регионах.

Хорошая свариваемость сплава позволяет быстро соединять секции трубопроводов в полевых условиях без предварительного подогрева кромок. В зоне сварного стыка металл не образует закалочных трещин, поэтому надежность всей линии остается на высоком уровне. Кроме того, листы и заготовки из стали 09Г2С позволяют уменьшать толщину стенки изделия при сохранении расчетной прочности, что снижает общий вес объекта.

Для выявления скрытых внутренних дефектов бесшовного металла применяют ультразвуковую дефектоскопию и рентгенографический анализ. Звуковые волны высокой частоты проникают в толщу стали и отражаются от любых неоднородностей, таких как пустоты, шлаковые включения или микротрещины. Прибор фиксирует эхо-сигналы и выводит на монитор данные о местоположении и размере изъяна в режиме реального времени.

Рентгеновское просвечивание позволяет получить детальный снимок внутренней структуры заготовки для оценки плотности сплава. Вихретоковый контроль помогает находить мельчайшие поверхностные трещины и задиры, которые могут стать очагами коррозии. Магнитная дефектоскопия выявляет нарушения целостности металла в подповерхностных слоях при помощи силовых линий поля.

Каждая труба проходит еще и визуально-измерительный контроль - для проверки точности диаметра и толщины стенки. Овальность торцов и прямолинейность прутков должны соответствовать допускам конкретного ГОСТа.

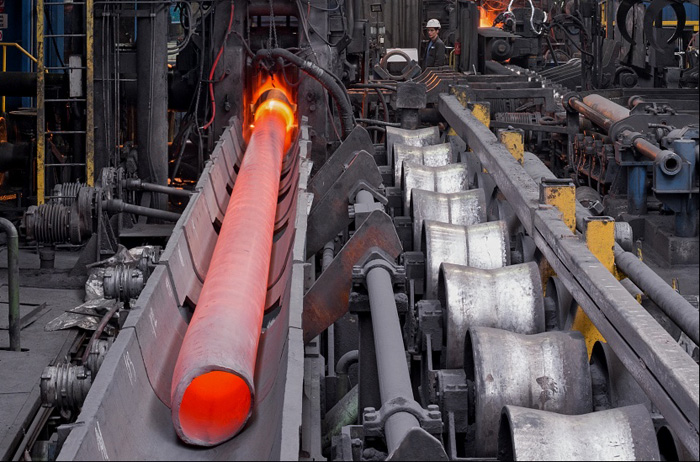

Финальная стадия обработки на калибровочном стане обеспечивает достижение точных геометрических размеров внешнего диаметра заготовки. Труба проходит через серию валков со специально подобранными калибрами, которые устраняют овальность сечения и неровности поверхности.

В процессе обжатия с малым коэффициентом деформации исправляют отклонения, возникшие на этапах прошивки и раскатки гильзы. Калибровка гарантирует легкую стыковку труб при монтаже и плотное вхождение в соединительные муфты или фланцы. Данный этап производства критичен для выпуска насосно-компрессорных и обсадных труб для буровых скважин.

Точность размеров после калибровочного стана соответствует жестким требованиям государственных стандартов с допуском до нескольких миллиметров. Оборудование контролирует натяжение металла для предотвращения утонения стенок в процессе выравнивания. Автоматические датчики измеряют диаметр по всей длине изделия, исключая появление бракованных участков. Плотная структура поверхностного слоя после калибровки повышает износостойкость проката при механическом трении.

Соотношение внешнего диаметра к толщине стенки определяет классификацию бесшовного проката и сферу его технического использования. Выбор конкретного типоразмера зависит от расчетных значений прочности на разрыв и условий монтажа.

Толстостенные трубы имеют массивное сечение, способное выдерживать колоссальное внутреннее давление жидкости и внешнее сжатие грунта. Такую продукцию выбирают для строительства гидравлических цилиндров, валов машин и глубоководных нефтепроводов. Массивная сталь позволяет проводить последующую механическую обработку на токарных станках для изготовления колец и втулок. Толщина стенок в трубах может достигать 50 мм и более при относительно небольшом диаметре.

Тонкостенный прокат отличается малым весом и высокой гибкостью, что делает его идеальным для топливных магистралей и систем охлаждения в авиации. При использовании тонкого металла удается существенно снизить общую массу конструкции без потери герметичности. Тонкие стенки обеспечивают эффективный теплообмен в радиаторах и испарителях промышленных установок.

Внутренние наплывы металла и частицы окалины внутри трубы создают турбулентные завихрения в потоке транспортируемой среды. Этот процесс повышает гидравлическое сопротивление системы и увеличивает затраты энергии на работу насосного оборудования.

В бесшовных трубах проблема классического сварного грата отсутствует, но на внутренней поверхности могут оставаться следы от оправки или продукты окисления. Очистка канала пескоструйным методом или механическими ершами гарантирует беспрепятственное движение жидкостей и газов. Гладкая внутренняя грань предотвращает образование отложений извести и солей на стенках.

Наличие посторонних включений внутри труб высокого давления представляет серьезную опасность для запорной арматуры и фильтров. Острые частицы металла могут повредить уплотнения клапанов и привести к потере герметичности системы. Перед нанесением внутренних защитных покрытий (эпоксидных или полимерных) идеальная чистота поверхности становится обязательным условием адгезии.

Насосно-компрессорные трубы (НКТ) проектируют для работы в условиях экстремальных осевых нагрузок и постоянного контакта с агрессивными пластовыми водами. Бесшовная технология производства обеспечивает этим изделиям максимальную надежность при спускоподъемных операциях на глубину в несколько километров.

Стальной сердечник выдерживает огромные напряжения на растяжение под весом многотонной колонны. Специальная форма резьбовых соединений гарантирует полную герметичность стыков при высоком внешнем и внутреннем давлении. Использование качественных легированных сталей защищает стенки от абразивного износа песком и шламом.

Трубы НКТ проходят строгий контроль на прочность каждой единицы продукции, включая опрессовку водой под критическим давлением. Плотная структура металла сопротивляется воздействию сероводорода и углекислого газа, которые часто присутствуют в нефтяных месторождениях. Внутренняя поверхность таких труб часто подвергается дополнительной закалке для повышения твердости. Отсутствие сварного шва исключает риск разрушения колонны при интенсивном вращении и вибрациях в процессе бурения.
