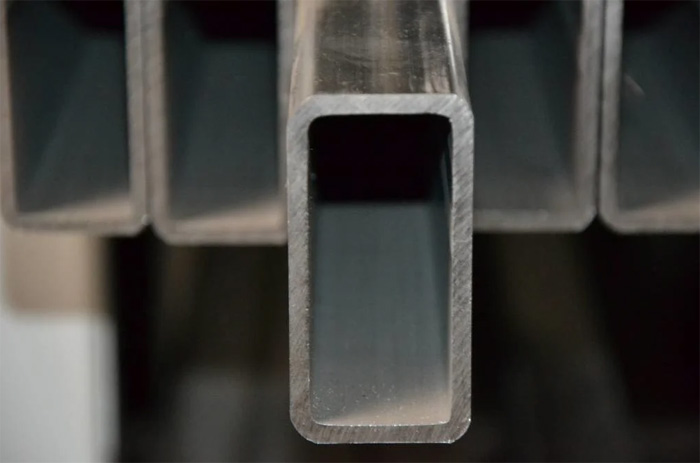

Труба прямоугольная нержавеющая

Прямоугольный профиль обладает разным сопротивлением деформации в зависимости от того, на какую грань приходится основное давление. Чтобы конструкция выдерживала максимальный вес, трубу нужно устанавливать «на ребро», когда вектор нагрузки совпадает с плоскостью более высокой стенки. В таком положении момент инерции сечения оказывается в несколько раз выше, чем при укладке профиля плашмя.

Этот принцип используют при монтаже длинных горизонтальных прогонов и балок перекрытий в строительстве. Профиль со стенкой 3-4 мм успешно сопротивляется прогибу даже под воздействием тяжелого оборудования или снеговых шапок. Если положить трубу на широкую сторону, она быстро потеряет устойчивость и начнет провисать под собственным весом.

Плотное прилегание плоских сторон к несущим колоннам обеспечивает надежность сварных узлов. Правильный выбор положения проката позволяет использовать трубы меньшего сечения без риска разрушения системы.

Деформация профиля «на ребро» требует применения мощного гидравлического оборудования и специальных роликов, которые в точности повторяют контур изделия. Процесс гибки по узкой грани проходит сложнее, потому что широкие боковые стенки склонны к потере устойчивости и образованию гофр.

Чтобы сохранить внутренний объем и гладкость поверхности, внутрь трубы вводят гибкий сегментированный дорн. Он поддерживает металл изнутри в момент приложения усилия, предотвращая схлопывание сечения.

Для снижения риска появления микротрещин на внешней стороне дуги выбирают трубы из отожженной стали с высокой пластичностью. Инженеры рассчитывают минимальный радиус изгиба, который должен составлять не менее 4-5 высот профиля для сохранения его несущей способности. Если заготовка имеет зеркальную полировку, валки станка снабжают полимерными накладками для исключения царапин. После деформации в нескольких точках дуги проводят замеры геометрии для подтверждения соосности торцов.

Стальная прямоугольная труба служит идеальным силовым основанием для лестничных маршей в современных интерьерах и промышленных зданиях. Сечение 100х50 мм или 120х60 мм обеспечивает конструкции высокую жесткость и полное отсутствие вибраций при ходьбе людей.

Плоская боковая поверхность трубы упрощает процесс приварки опорных уголков или пластин, на которые затем укладывают ступени из дерева или камня. В отличие от швеллера труба имеет замкнутый контур, поэтому она гораздо лучше сопротивляется скручиванию при асимметричной нагрузке. Нержавеющая сталь не требует покраски и сохраняет презентабельный вид при интенсивном потоке посетителей.

Архитектурный облик такой лестницы выглядит лаконично и легко, что соответствует трендам стиля лофт и минимализма. Монтаж на объекте проходит быстро, так как заготовки имеют точную геометрию и легко соединяются болтами или сваркой. Использование прямоугольной трубы гарантирует безопасность эксплуатации лестницы на протяжении 50 лет.

Для получения прочного и красивого углового узла необходимо выполнить точную подрезку торцов на ленточнопильном станке или с помощью лазерного трубореза. Когда оба элемента имеют идеально ровный срез, зазоры между кромками сводятся к минимуму, что критично для аргонодуговой сварки (TIG).

Перед началом работ поверхности очищают от масляной пленки и обезжиривают спиртом для получения чистого шва без пор. Детали фиксируют в угловых струбцинах или на магнитных кондукторах для соблюдения строгой перпендикулярности осей. Подгонка исключает температурный увод металла и сохраняет плоскостность рамы.

Сварку ведут короткими швами, начиная с углов и постепенно переходя к середине каждой грани. Такой порядок действий равномерно распределяет тепло и предотвращает коробление тонких стенок толщиной 1.5 мм.

После остывания сварочный валик аккуратно зашлифовывают лепестковыми дисками до получения единой поверхности с основным металлом. Если труба имеет шлифованную фактуру, то зону шва восстанавливают с помощью абразивных губок, создавая направленный рисунок рисок. Правильно выполненное соединение обладает той же прочностью, что и цельный участок трубы.

Да, объемное внутреннее пространство прямоугольного профиля часто используют в качестве защитного кабель-канала в дизайнерской мебели и офисных перегородках. Форма сечения позволяет компактно разместить внутри несколько силовых и информационных линий, защищая их от механических повреждений.

Гладкие внутренние стенки нержавейки после удаления грата не имеют зазубрин, поэтому оболочка проводов остается целой при их протяжке. Плоские наружные грани трубы очень удобны для монтажа накладных розеток, выключателей и систем управления освещением. Такая конструкция заменяет громоздкие пластиковые короба и выглядит как естественный элемент интерьера.

Для вывода кабелей в стенках трубы сверлят отверстия нужного диаметра с помощью кобальтовых сверл на низких оборотах. Все края отверстий обязательно обрабатывают зенковкой и закрывают резиновыми втулками для исключения перетирания изоляции о металл. Если каркас находится на улице, то места входа проводов герметизируют специальными кабельными вводами.

В процессе производства сварной шов обычно располагают на одной из широких граней или точно посередине узкой стороны профиля. При последующей холодной деформации трубы на станках положение этой зоны имеет решающее значение для целостности металла.

Специалисты рекомендуют располагать шов на нейтральной линии изгиба, где напряжения на растяжение и сжатие минимальны. Если направить сварное соединение по внешней стороне радиуса, существует риск раскрытия стыка или появления микротрещин из-за чрезмерного растяжения волокон стали. Качественный шов выдерживает нагрузки, но его структура всегда чуть менее пластична, чем основной массив.

При гибке труб для изготовления полотенцесушителей или перил мастера заранее размечают положение шва на заготовке. Внутренняя сторона изгиба подвергается сильному сжатию, что может вызвать появление складок, если шов находится именно там.

Использование современных трубосварочных станов обеспечивает прочность шва на уровне 90% от прочности стали, что позволяет проводить сложные манипуляции с профилем. Но для ответственных строительных конструкций лучше выбирать бесшовные прямоугольные трубы, если предполагают глубокую деформацию.

Допустимое расстояние между стойками рассчитывают исходя из размеров сечения трубы, толщины ее стенки и планируемой нагрузки на погонный метр. Для стандартного профиля 60х40х2 мм при создании легких кровельных прогонов шаг опор обычно составляет 1.5-2 м. Если увеличить дистанцию до 3 м, прогиб балки под весом снега может превысить допустимые нормы по ГОСТ.

Инженеры используют специальные формулы для определения жесткости системы, учитывая модуль упругости нержавеющей стали. Установка промежуточных распорок или создание ферм позволяет перекрывать пролеты до 6 м и более без потери устойчивости.

Важно учитывать не только прочность металла, но и эстетический вид конструкции: длинные тонкие трубы часто выглядят «провисшими» даже без внешней нагрузки. Для повышения несущей способности в чертежи закладывают трубы с более высокой вертикальной стенкой, например, 80х40 мм или 100х50 мм. При проектировании фасадного остекления расчет проводят с учетом ветрового давления на широкую грань профиля.

Для получения ровных торцов без заусенцев и перегрева металла используют ленточнопильные станки с постоянной подачей охлаждающей эмульсии. Пила движется с небольшой скоростью, что сохраняет структуру нержавеющей стали и исключает появление цветов побежалости на кромках.

Механический способ нарезки позволяет обрабатывать пачки труб одновременно, обеспечивая высокую точность длины — до 1 мм. Чистый срез без наплывов расплавленной стали является идеальной базой для последующей лазерной или аргоновой сварки. Использование профессионального оборудования значительно сокращает время на подготовку каждой детали.

В полевых условиях для раскроя применяют ручные циркулярные пилы по металлу или угловые шлифовальные машины с тонкими дисками 1.2 мм. Чтобы рез получился перпендикулярным, на трубу наносят разметку со всех четырех сторон по бумажному шаблону. Прямоугольная форма требует особого внимания при прохождении углов, где диск может заклинить при сильном нажиме. Все заусенцы после резки обязательно удаляют напильником или фаскоснимателем для обеспечения безопасности рабочих.

Для надежной фиксации вертикальных стоек и опор к полу используют закладные детали или приварные стальные фланцы. Фланец представляет собой плоскую нержавеющую пластину толщиной 4-8 мм с отверстиями под анкерные болты.

Прямоугольный профиль устанавливают в центр пластины и обваривают по всему периметру сплошным швом для создания жесткого узла. Такая конструкция равномерно распределяет нагрузку на бетонный массив и предотвращает вырыв крепежа при боковых ударах. Для эстетичного вида крепления часто закрывают декоративными крышками (розетками) из тонкой нержавейки.

Монтаж проводят с использованием распорных или химических анкеров, которые обеспечивают максимальную прочность соединения. Перед сверлением бетона положение фланца выверяют по лазерному уровню для достижения идеальной вертикальности трубы. Между металлом и основанием часто прокладывают гидроизоляционный слой или используют специальные герметики для защиты от влаги.

Прямоугольная форма фланца позволяет компактно разместить крепеж вдоль стен или в углах помещений. Количество и диаметр болтов подбирают исходя из расчетного опрокидывающего момента для высоких конструкций.

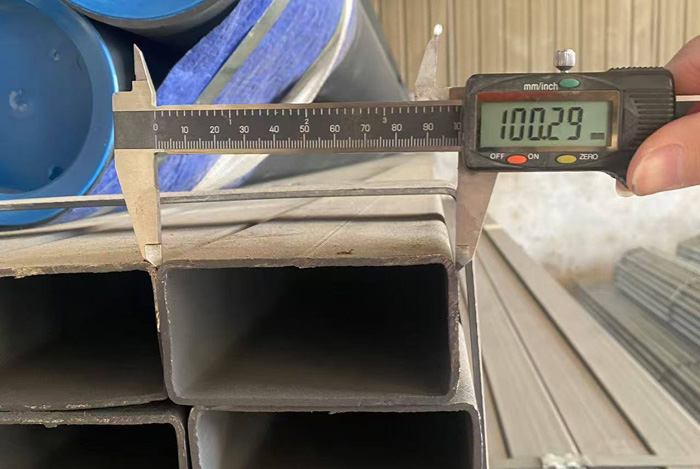

ГОСТ 8645-68 устанавливает жесткие требования к геометрической точности прямоугольного проката для обеспечения его прямолинейности. Скручивание профиля вокруг продольной оси возникает при нарушении режимов прокатки или неправильной настройке правильных валков.

Согласно нормам отклонение не должно превышать 2 мм на каждый погонный метр длины для труб со стороной до 50 мм. Для более крупных изделий допуск немного расширяют, но он все равно остается в рамках строгих инженерных параметров. Сильное скручивание «пропеллером» делает невозможным качественную сварку рам и монтаж плоских облицовочных панелей.

Проверку на отсутствие торсионной деформации проводят на поверочной плите, измеряя зазор между поверхностью и одним из углов трубы при прижатии другого конца. Соблюдение допусков гарантирует легкую стыковку элементов в пространственных фермах без применения грубой физической силы.
