Декоративное хромирование деталей

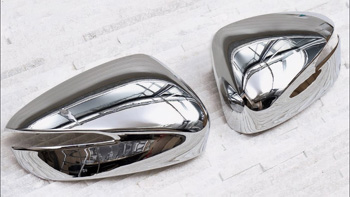

Хромовое покрытие само по себе имеет микроскопические поры, через которые влага может проникнуть к основному металлу и вызвать коррозию. Чтобы исключить этот риск, применяют многослойную систему, где сначала на сталь наносят медь. Она обладает отличной адгезией и эффективно заполняет все мелкие царапины или неровности заготовки. Сверху кладут слой никеля, который создает основной зеркальный блеск и служит барьером для агрессивных сред.

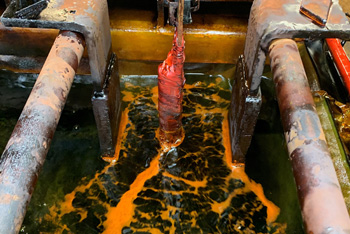

Только после такой подготовки деталь погружают в ванну для финишного хромирования. Тонкий слой хрома толщиной от 0.3 до 0.5 мкм придает металлу холодный голубоватый оттенок и защищает никель от потускнения. Такая комбинация металлов гарантирует глубокий глянец и высокую прочность декоративной отделки.

Если нанести хром прямо на сталь, покрытие получится тусклым и быстро начнет отслаиваться из-за разницы в температурном расширении материалов. Медная подложка выступает в роли демпфера и гасит внутренние напряжения в структуре слоев. Никель обеспечивает ровный фон, поэтому итоговый результат выглядит безупречно даже при ярком солнечном свете. Многослойная защита служит до 20 лет, если за поверхностью регулярно ухаживают.

Главное различие заключается в толщине наносимого слоя и в назначении готового изделия. При декоративной обработке толщина хрома редко превышает 1 мкм, так как его основная задача — придание блеска и защита от окисления. Техническое же хромирование предполагает наращивание металла до 50–100 мкм и более для повышения износостойкости валов или цилиндров.

В декоративном процессе основную роль играет промежуточный слой никеля, который и дает зеркальный эффект. Технический метод исключает использование мягких подложек, потому что покрытие должно выдерживать колоссальные механические нагрузки.

Декоративный слой получается более хрупким, но он обладает исключительной эстетической привлекательностью. Для технических нужд хром часто наносят в режиме, когда на поверхности возникают микротрещины для удержания смазки. Декоративная отделка должна быть абсолютно гладкой и беспористой, чтобы исключить скопление грязи. Настройка тока в ванне для красивого блеска отличается от параметров, которые используют для упрочнения инструмента.

Оба метода находят применение в промышленности, но они требуют разного оборудования и состава электролитов. Результат декоративного процесса радует глаз, а технический хром обеспечивает долгую работу тяжелых механизмов.

Черный хром получают путем введения в стандартный электролит специальных добавок на основе солей других металлов. Процесс протекает при высокой плотности тока, что меняет структуру осадка и заставляет его активно поглощать свет. В результате поверхность приобретает глубокий темный оттенок с характерным металлическим блеском.

Такое покрытие не бликует и выглядит очень эффектно на элементах отделки современных автомобилей или оружия. Черный хром обладает такой же высокой коррозионной стойкостью, как и классический зеркальный вариант. Его часто выбирают дизайнеры интерьеров для создания уникальной фурнитуры в стиле хай-тек.

Металл после такой обработки приобретает матовую или полуглянцевую фактуру, которая зависит от предварительной подготовки основы. Черное покрытие эффективно скрывает мелкие отпечатки пальцев, поэтому его часто используют для дверных ручек и кнопок. Состав электролита для такого хромирования требует точного соблюдения пропорций, чтобы цвет получился однородным по всей площади. Если плотность тока будет недостаточной, оттенок может уйти в серый или коричневый спектр.

Серная кислота в растворе выполняет роль катализатора, без которого процесс осаждения хрома на металл становится невозможным. Она помогает растворять пассивную пленку на поверхности анодов и поддерживает нужную электропроводность жидкой среды.

Для получения качественного блеска соотношение хромового ангидрида и кислоты должно строго соответствовать пропорции 100:1. Если концентрация кислоты изменится хотя бы на 1%, покрытие станет матовым или на нем появятся темные пятна. Кислота способствует равномерному распределению ионов металла в гальванической ванне даже при сложной форме заготовки.

Стабильный химический баланс гарантирует высокую рассеивающую способность раствора, что важно для хромирования глубоких пазов. В процессе работы кислота постепенно расходуется, поэтому ее содержание регулярно проверяют в лаборатории. Правильная дозировка катализатора влияет на выход по току и общую скорость нарастания слоя. При избытке кислоты хром может начать растворяться в ванне быстрее, чем успевает осесть на деталь.

Алюминий мгновенно образует на воздухе прочную оксидную пленку, которая препятствует прочной адгезии любого гальванического слоя. Чтобы хром держался надежно, применяют метод цинкатной обработки, когда деталь погружают в раствор солей цинка.

В ходе химической реакции цинк замещает оксиды и создает тонкий проводящий слой на поверхности алюминия. Только после этого заготовку можно отправлять в медную или никелевую ванну для дальнейшей металлизации. Если пропустить этот этап, покрытие начнет шелушиться и отваливаться уже через несколько дней эксплуатации.

Цинкатный слой служит мостиком между активным алюминием и стабильными защитными металлами. Процесс требует осторожности, потому что алюминий легко растворяется в агрессивных щелочных составах. Когда деталь проходит все стадии подготовки, она приобретает высокую коррозионную стойкость и красивый внешний вид. Хромирование алюминиевых дисков или корпусов приборов значительно увеличивает их срок службы в условиях дорожной химии.

В процессе хромирования используют нерастворимые аноды из свинца с добавлением сурьмы или олова. Они не отдают свой металл в раствор, а лишь служат проводниками для электрического тока. Основная функция таких электродов заключается в окислении ионов хрома до нужной валентности, что поддерживает работоспособность электролита.

Поверхность анодов в ходе реакции покрывается коричневым слоем перекиси свинца, который и обеспечивает течение правильных химических процессов. Если использовать чистый хром в качестве анода, он будет растворяться слишком быстро, что приведет к мгновенному нарушению баланса химии.

Свинцовые пластины имеют долгий срок службы и почти не меняют свои геометрические размеры в агрессивной кислоте. Их форма должна повторять контуры детали для обеспечения равномерного распределения силовых линий тока. Когда аноды расположены правильно, хром ложится одинаковым слоем на все выпуклости и впадины заготовки. Периодически электроды очищают от налета солей для сохранения их высокой проводимости.

Температурный режим в гальванической ванне напрямую определяет структуру и внешний вид наносимого покрытия. Если раствор нагревают до +45–55℃, хром получается блестящим и имеет привычный зеркальный эффект. При снижении температуры до +35℃ металл приобретает высокую твердость, но становится матовым и серым на вид. Высокие температуры выше +60℃ способствуют получению молочного хрома, который отличается пластичностью и полным отсутствием микротрещин.

Для декоративных целей мастера поддерживают стабильное тепло в узком диапазоне, чтобы сохранить идеальный блеск всей партии. Контроль нагрева с точностью до 1℃ обеспечивает повторяемость результата на всех деталях в подвеске. Если жидкость остынет в процессе работы, на поверхности могут возникнуть радужные разводы или темные полосы. Мощные ТЭНы и системы автоматики следят за тепловым балансом в течение всей рабочей смены.

Скорость осаждения металла также зависит от температуры, потому что она влияет на подвижность ионов в растворе. Блестящие покрытия требуют более строгого соблюдения регламента, чем технические матовые слои.

Вакуумное напыление позволяет наносить тончайшие слои хрома на изделия без использования токсичных электролитов и агрессивных кислот. Процесс протекает в герметичной камере, где металл испаряется под действием плазмы или лазера и оседает на заготовках.

Эта технология полностью исключает риск водородного хрупчения стали, что крайне важно для высокопрочных болтов и пружин. Вакуумный метод обеспечивает идеальную чистоту покрытия и позволяет работать не только с металлами, но и с пластиком или стеклом. Сцепление слоя с основой происходит на атомарном уровне, что гарантирует высокую адгезию.

PVD-процесс дает возможность получать уникальные оттенки хрома путем добавления в камеру различных газов во время напыления. Поверхность получается очень плотной и устойчивой к истиранию даже при минимальной толщине защиты. Вакуумное хромирование экологически безопасно, так как оно не создает вредных стоков и опасных испарений. Детали после обработки не требуют дополнительной промывки или сушки, что сокращает производственный цикл.

В процессе электролиза на поверхности детали выделяется большое количество водорода, который проникает в кристаллическую решетку стали. Газ создает внутренние напряжения и делает металл ломким, что может привести к внезапному разрушению ответственных элементов.

Чтобы убрать этот негативный эффект, изделия после ванны помещают в печь для обезводороживания. Нагрев до температуры +180–200℃ в течение 3 часов заставляет атомы водорода покинуть структуру металла через поры покрытия. Эта процедура обязательна для всех закаленных деталей и пружин, которые будут работать под механической нагрузкой.

Если пропустить стадию дегазации, даже качественная деталь может лопнуть при первом же монтаже. Процесс нагрева проводят сразу после хромирования, пока водород не успел глубоко проникнуть вглубь заготовки. Температуру в печи контролируют очень точно, чтобы не повредить декоративный блеск и не вызвать пожелтение хрома. После остывания на воздухе сталь возвращает первоначальную вязкость и прочность. Декоративный хром при такой температуре не меняет свои свойства и сохраняет зеркальную фактуру.

Хром обладает плохой рассеивающей способностью, поэтому он неохотно затекает в глубокие отверстия и внутренние углы деталей. Если использовать плоские аноды, на выступающих частях слой получится слишком толстым, а во впадинах металл может не осесть совсем.

Для решения проблемы изготавливают специальные фигурные электроды из свинца, которые повторяют контуры обрабатываемого изделия. Анод располагают на стабильном расстоянии от заготовки во всех ее точках, что выравнивает плотность тока. Это позволяет получить равномерную толщину защиты на всей поверхности фурнитуры сложной формы.

Использование дополнительных внутренних анодов помогает прокрасить металлом самые труднодоступные полости. Весь процесс требует тщательной настройки подвески и точного позиционирования каждого элемента в ванне. Если расстояние между электродами будет разным, на детали появятся пятна с разным оттенком и блеском.

Профессиональное проектирование оснастки исключает возникновение зон без покрытия, которые могут стать очагами коррозии. Результат обеспечивает безупречный вид изделий со сложным рельефом, например, статуэток или антикварных ручек.

При химическом осаждении без тока в структуру хрома внедряются атомы фосфора, что значительно меняет физические свойства покрытия. Такой сплав обладает повышенной твердостью и более низкой пористостью по сравнению с обычным гальваническим хромом.

Содержание фосфора в пределах 5–10% делает слой устойчивым к воздействию сильных кислот и щелочей. Покрытие ложится абсолютно равномерно даже на детали с очень сложной внутренней геометрией, куда ток при гальванике не проникает. Этот метод позволяет защищать каналы малых диаметров и глубокие глухие отверстия в точных приборах.

Химический способ исключает появление наплывов на острых кромках, поэтому деталь в точности сохраняет первоначальный профиль. Адгезия такого слоя к стали или меди остается на высоком уровне благодаря автокаталитическому характеру реакции. После термической обработки при температуре +400℃ твердость покрытия возрастает еще сильнее и приближается к параметрам закаленной стали. Результат обеспечивает надежную защиту от эрозии и износа в самых суровых условиях.

Для достижения идеального глянца металл проходит несколько стадий шлифовки и полировки инструментами с разной зернистостью. Сначала используют наждачные круги или ленты для удаления глубоких рисок и следов грубой механической обработки. Затем переходят к войлочным и матерчатым кругам с применением специальных полировальных паст на основе оксида хрома или алюминия.

Поверхность доводят до состояния «черного зеркала», когда на металле не видно ни одной микроскопической царапины. Любой дефект, оставленный на этом этапе, после ванны станет в несколько раз заметнее под слоем хрома. Чистота финишной обработки должна соответствовать параметрам Ra 0.05 и выше для получения премиального качества отделки.

После полировки заготовку тщательно очищают от остатков жира и воска, которые входят в состав паст. Если на поверхности останется хотя бы невидимая пленка масла, хром не ляжет или быстро начнет отслаиваться. Использование современных полировальных станков с ЧПУ позволяет поддерживать стабильное качество на всей партии продукции.

Хромированные поверхности требуют бережного отношения и регулярного очищения от дорожной грязи, пыли и жировых налетов. Для мытья используют только мягкие губки и нейтральные моющие средства без содержания твердых абразивных частиц. Если протирать хром сухой грубой тканью, на оксидной пленке могут появиться микроцарапины, которые со временем лишат металл блеска.

После контакта с водой детали насухо вытирают микрофиброй, чтобы избежать появления белесых известковых пятен. Раз в полгода рекомендуется обрабатывать поверхности защитными полиролями на основе натурального воска. Восковой слой заполняет микропоры и создает дополнительный гидрофобный барьер, который препятствует возникновению точечной коррозии.

Если на хроме появились небольшие очаги ржавчины, их аккуратно удаляют специальными химическими очистителями для мягких металлов. Нельзя использовать для чистки средства с содержанием хлора или сильных кислот, так как они могут разрушить защитную пленку и вызвать потемнение.
