Координатно-сверлильная обработка

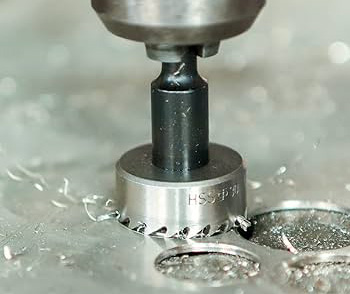

Оборудование этого типа позволяет находить координаты отверстий с погрешностью не более 1-2 мкм, что делает его незаменимым при создании сложных штампов и пресс-форм. Механическая часть станков имеет массивное литое основание и прецизионные направляющие, которые исключают малейшие люфты при перемещении рабочего стола.

Когда заготовку закрепляют на планшайбе, система считывания координат контролирует каждый микрометр пути инструмента. Оптические линейки передают данные на экран или в блок управления, потому что любая ошибка ведет к порче дорогостоящей детали. Использование этих машин полностью заменяет ручную разметку и гарантирует идеальное совпадение всех осей в многослойных сборках.

Жесткость шпиндельного узла предотвращает отклонение сверла под действием сил резания, поэтому геометрическая форма отверстия остается безупречной. Система компенсации износа в ЧПУ вносит правки в режиме реального времени, когда параметры выходят за границы допусков. Процесс исключает накопление погрешности при сверлении длинных рядов или групп отверстий на больших дистанциях.

Операция шлифования внутри отверстия позволяет убрать следы от режущего инструмента и довести поверхность до зеркального блеска. Процедуру проводят прямо на координатном станке без снятия детали, что гарантирует сохранение соосности всех элементов конструкции.

Шпиндель оснащают абразивной головкой, которая вращается с очень высокой скоростью и плавно снимает тончайший слой металла. Когда нужно подготовить посадочное место под прецизионный подшипник, этот метод обеспечивает 6-й класс точности и выше. Результат обработки исключает шероховатость и волнистость стенок, которые могут возникнуть после обычного сверления или зенкерования.

Шлифование на таком оборудовании часто применяют для обработки закаленных втулок и вкладышей штамповой оснастки. Охлаждающая жидкость подается тонкой струей, чтобы абразив не перегревал тонкие стенки и не вызывал термическую деформацию стали. Если диаметр отверстия мал, используют алмазные насадки с высокой режущей способностью и долговечностью. Метод координатного шлифования исправляет погрешности расположения осей, которые могли появиться из-за коробления металла в печи.

Универсальный поворотный стол расширяет возможности станка и позволяет сверлить отверстия под любыми углами к плоскости основания. Устройство может вращаться вокруг своей оси и наклоняться, потому что его конструкция предусматривает несколько степеней свободы.

Когда заготовку фиксируют на планшайбе, задают нужные координаты поворота с точностью до угловых секунд. Это позволяет обрабатывать корпуса насосов, детали двигателей и сложные переходники за один установ без использования специальных приспособлений. Жесткие зажимы стола исключают вибрации и обеспечивают стабильность положения металла под нагрузкой.

Применение поворотного стола на станках с ЧПУ дает возможность создавать отверстия, которые расположены на сферических или цилиндрических поверхностях. Программа синхронизирует движение шпинделя и вращение детали, что гарантирует точное попадание инструмента в намеченную точку. Поверхность стола имеет прецизионные Т-образные пазы для надежного крепления кондукторов и прихватов разного типа. Метод экономит время на переналадку и исключает ошибки, которые возникают при ручном позиционировании заготовки в тисках.

Микронная точность координатной обработки требует поддержания стабильной температуры воздуха на уровне +20℃ круглый год. Когда металл нагревается или охлаждается, его линейные размеры меняются, что вызывает смещение координат отверстий на несколько сотых долей миллиметра. Даже тепло от рук или солнечный свет из окна могут привести к браку при изготовлении высокоточных калибров.

Для исключения этих факторов оборудование устанавливают в термоконстантных помещениях с мощными системами климат-контроля. Фундамент станка делают изолированным, чтобы вибрации от другого оборудования не передавались на измерительную систему.

Сами станки оснащают датчиками, которые постоянно замеряют температуру станины и шпиндельного узла. Когда программа фиксирует нагрев, она автоматически вносит поправки в координаты перемещения стола для компенсации расширения металла. Масло в системе смазки и СОЖ также проходят через охладители для поддержания постоянных параметров процесса. Если заготовка поступила с холодного склада, ее выдерживают в цехе несколько часов до полного выравнивания температуры.

Двухстоечная, или портальная конструкция обеспечивает максимальную жесткость и позволяет обрабатывать заготовки большой массы и габаритов. Поперечная траверса опирается на две мощные колонны, что исключает прогиб направляющих под весом тяжелой шпиндельной бабки.

Такие станки выбирают для сверления отверстий в плитах штампов, картерах судовых двигателей и основаниях тяжелых прессов. Портальная схема гарантирует параллельность хода инструмента по всей площади рабочего стола, ширина которого может достигать 3000 мм и более. Массивность агрегата гасит любые вибрации и обеспечивает высокую чистоту поверхности.

Одностоечные станки отличаются компактностью и удобством доступа к рабочей зоне с трех сторон, что выгодно при работе с деталями среднего размера. Они имеют С-образную станину, которая обеспечивает достаточную жесткость для сверления отверстий диаметром до 40 мм. Оборудование этого типа чаще используют в инструментальных цехах для изготовления оснастки и мелких серий точных приборов. Шпиндель в одностоечных машинах перемещается вертикально, а стол обеспечивает подачу по осям X и Y.

Лазерный луч проецирует яркую точку или перекрестие точно на ось вращения шпинделя, что облегчает предварительную выверку заготовки. Когда на металле есть разметка или рельефные элементы, оператор быстро совмещает их с центром будущего отверстия без использования микроскопов.

Указатель работает на безопасной мощности и не требует защитных очков, потому что он служит только для визуального ориентирования. На станках с ЧПУ лазерные системы могут сканировать поверхность для определения точного положения краев детали. Это сокращает время на подготовительные операции и снижает риск ошибки при вводе координат.

В современных измерительных системах лазер используют для замера длины и диаметра сверла или расточного резца в автоматическом режиме. Когда инструмент проходит сквозь луч, компьютер фиксирует его размеры и сохраняет их в таблице коррекций. Метод позволяет заметить микроскопический скол на кромке или биение оправки еще до начала процесса резания. Бесконтактный контроль повышает надежность системы и исключает поломку оснастки при столкновении с заготовкой.

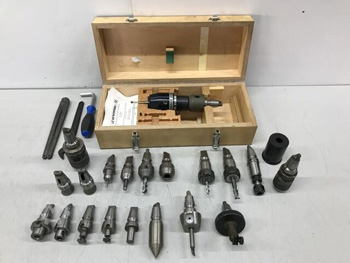

Координатная расточка позволяет получить отверстия 5-го или 6-го квалитета точности с шероховатостью поверхности менее 0.4 мкм. В отличие от сверления расточной резец работает только одной кромкой и исправляет любые отклонения оси или формы отверстия. Инструмент устанавливают в специальную головку с микрометрической регулировкой, которая позволяет менять диаметр реза с шагом 0.001 мм.

Этот метод используют для финишной отделки отверстий в корпусах коробок передач, где важна строгая соосность и перпендикулярность торцам. Результат обработки гарантирует идеальную посадку подшипников и плавную работу валов.

В процессе расточки на координатном станке можно создавать сложные профили, такие как кольцевые канавки или внутренние конусы. Стабильность движения суппорта исключает появление дробления и вибраций на зеркальной поверхности металла. Когда обрабатывают глубокие отверстия, используют массивные антивибрационные борштанги из тяжелых сплавов. Координатный контроль перемещений гарантирует, что расстояние между центрами отверстий в блоке будет выдержано с микронной точностью.

Пневматический привод зажима позволяет заменить сверло или фрезу в шпинделе всего за 5-10 секунд нажатием одной кнопки. Мощный поток сжатого воздуха разжимает цангу или конус, после чего старый инструмент выпадает в магазин или в руки оператора.

Система исключает использование гаечных ключей и молотков, которые могут повредить прецизионные подшипники шпинделя. Когда шпиндель освобождают, конусное отверстие автоматически продувается воздухом для удаления пыли и стружки. Это гарантирует идеальную посадку и отсутствие биения следующего инструмента в патроне.

На станках с автоматической сменой магазин может содержать до 40-60 различных инструментов для выполнения комплекса операций. Компьютер сам выбирает нужное сверло, зенкер или метчик в соответствии с программой обработки заготовки. Пневматика обеспечивает высокую скорость и надежность срабатывания механизмов захвата в течение миллионов циклов. Сокращение времени на вспомогательные действия повышает общую производительность станка на 20-30%.

Оптические системы или видеокамеры с большим увеличением используют для контроля положения заготовки относительно оси шпинделя. Оператор видит на мониторе увеличенное изображение поверхности металла, что позволяет центрировать станок по микроскопическим рискам разметки. Это необходимо при изготовлении уникальных деталей по старым чертежам или при доработке уже готовых изделий.

Оптика позволяет проверять качество полученного отверстия и отсутствие заусенцев без снятия детали со стола. Высокое разрешение системы выявляет дефекты структуры металла и ошибки профиля в реальном времени.

Микроскопы часто встраивают в измерительные приспособления для поверки координат эталонных пластин и калибров. Когда станок проходит ежегодную аттестацию, оптические приборы подтверждают точность перемещения кареток по всем осям. Современные видеосистемы могут автоматически находить центры окружностей и краев, передавая данные прямо в контроллер ЧПУ. Это исключает человеческий фактор при выверке сложных контуров и повышает достоверность измерений.

Подача охлаждающей жидкости непосредственно через внутренние каналы инструмента позволяет доставить эмульсию прямо к режущим кромкам. Поток под давлением до 70 бар эффективно отводит тепло из зоны контакта, предотвращая термическое расширение сверла и заготовки. Жидкость мгновенно вымывает стружку из глубоких отверстий, что исключает ее накопление и поломку дорогостоящей оснастки.

Этот метод позволяет значительно увеличить скорость подачи и вращения шпинделя без риска перегрева металла. Когда работают с вязкими нержавеющими сталями, внутреннее охлаждение становится единственным способом получить качественное отверстие.

Система фильтрации в таких станках имеет многоступенчатую структуру для удаления частиц размером более 5 мкм. Если в шпиндель попадет грязь, прецизионные уплотнения выйдут из строя и точность обработки упадет. Чистая СОЖ также смазывает боковые поверхности сверла, что снижает трение и улучшает шероховатость стенок отверстия. Когда процесс завершают, подачу жидкости прекращают, а канал продувают воздухом для удаления остатков влаги.

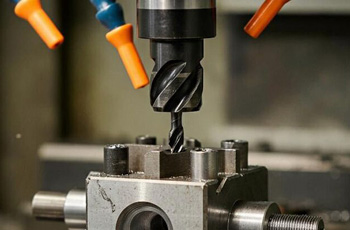

Хотя оборудование предназначено для сверления, его кинематика позволяет выполнять легкие фрезерные операции по сложным траекториям. ЧПУ синхронно перемещает стол по осям X и Y, что дает возможность вырезать окна, пазы и контуры со сложной геометрией. Высокая жесткость и точность направляющих гарантируют отсутствие отклонений от заданной линии даже при смене направления движения.

Этот метод используют для доводки кромок штампов или для создания уникальных деталей приборов из листового металла. Результат фрезерования на координатном станке превосходит по точности обычные вертикально-фрезерные машины.

При обработке контуров используют концевые фрезы с мелкими зубьями для обеспечения минимальной шероховатости реза. Малая подача исключает отжатие инструмента и позволяет выдерживать размеры окна в пределах нескольких микрометров. Когда нужно сделать прорезь сложной формы в каленой пластине, применяют координатное шлифование периферией круга. Такой подход позволяет совместить в одной детали точные отверстия и прецизионный наружный контур.

Постепенный износ направляющих и ходовых винтов может привести к накоплению незаметных погрешностей, которые превысят допустимые границы. Для восстановления паспортных данных проводят периодическую поверку с использованием лазерных интерферометров и эталонных мер длины.

Приборы замеряют отклонение положения стола в каждой точке и строят таблицу коррекций для системы ЧПУ. Это позволяет компенсировать механические ошибки программным способом и вернуть станку его первоначальную точность.

Проверка также включает контроль перпендикулярности осей и радиального биения шпинделя под нагрузкой. Если подшипники имеют износ, на поверхности отверстий появится вибрация, которую невозможно убрать настройками режимов. Специалисты замеряют жесткость станины и отсутствие люфтов в приводах подач с помощью высокоточных индикаторов. Результаты поверки заносят в специальный журнал, который служит документом для системы контроля качества предприятия.
