Лазерное сверление отверстий

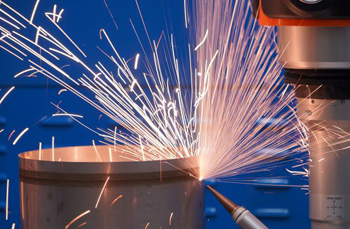

Механическое сверло часто соскальзывает с поверхности или уходит в сторону, когда требуется войти в металл под углом менее 30 градусов к плоскости. Лазерный луч лишен этого недостатка, потому что не оказывает физического давления на заготовку и мгновенно поглощается материалом.

Энергия света фокусируется в одной точке и начинает испарение стали без предварительного кернения или центрования. Это позволяет создавать каналы охлаждения в лопатках турбин или форсунках, где отверстия должны располагаться под сложными углами к криволинейной поверхности. Точность позиционирования луча гарантирует попадание в заданные координаты с погрешностью не более 5 мкм.

Отсутствие контакта исключает поломку инструмента, которая неизбежна при заклинивании тонкого сверла внутри глубокого канала. Процесс лазерной прошивки проходит стабильно, так как свету не мешают неровности рельефа или высокая твердость наружного слоя. Когда свет прорезает входное отверстие, он сохраняет прямолинейность пути на протяжении всей глубины детали.

При обработке композитов обычным сверлом часто возникают расслоения и сколы из-за сильного механического воздействия на структуру волокон. Лазерный луч действует избирательно и очень быстро, поэтому он не разрушает связи между слоями полимера и металла.

Высокая концентрация энергии позволяет чисто перерезать нити углеволокна или стеклопластика без образования заусенцев и бахромы. Внутренние напряжения в зоне реза остаются минимальными, что сохраняет исходную прочность авиационных панелей или корпусов электроники. Отсутствие вибраций при работе гарантирует целостность хрупких связующих компонентов внутри материала.

Скорость импульса подбирают так, чтобы тепло не успевало распространиться за пределы пятна фокусировки. Это предотвращает плавление смолы и деформацию краев отверстия в многослойных структурах. Когда лазер проходит сквозь разные типы материалов в одном пакете, программа автоматически корректирует мощность излучения для каждого слоя.

Такой подход обеспечивает одинаковый диаметр канала по всей толщине без образования ступенек. Лазерная технология позволяет создавать перфорацию в деталях, которые имеют сложный химический состав и высокую чувствительность к нагреву.

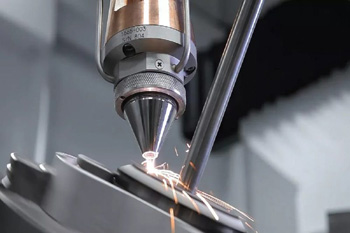

Вспомогательный газ подают в зону обработки через специальное сопло под давлением до 20 бар для удаления продуктов испарения и защиты оптики. При сверлении углеродистых сталей часто применяют кислород, который поддерживает экзотермическую реакцию и значительно ускоряет процесс прожигания отверстия.

Если нужно получить чистый рез без окислов, используют азот или аргон. Инертная среда вытесняет кислород из зоны контакта, поэтому края отверстия не темнеют и сохраняют свой первоначальный цвет. Это особенно важно для деталей из нержавеющей стали или титана, которые позже будут подвергать сварке или окраске.

Газовый поток также эффективно охлаждает верхние слои металла и препятствует оседанию брызг расплава на поверхности заготовки. Когда капли жидкого металла вылетают из отверстия, мощная струя газа мгновенно уносит их в систему вытяжки. Выбор типа и давления газа напрямую влияет на конусность канала и шероховатость его внутренних стенок. Если давление будет недостаточным, на выходе из отверстия может образоваться грат, который придется удалять вручную.

Техническая керамика обладает экстремальной твердостью и хрупкостью, поэтому механическая обработка таких деталей часто приводит к появлению трещин. Лазерный луч легко справляется с этим материалом, так как не требует приложения силы для внедрения в структуру.

Процесс основан на мгновенном нагреве и абляции, когда керамика переходит из твердого состояния в газообразное мимо жидкой фазы. Это позволяет получать отверстия диаметром от 50 мкм в керамических платах для микроэлектроники или в деталях медицинских приборов. Бесконтактный метод гарантирует сохранение геометрии даже очень мелких и тонких заготовок.

Для работы с керамикой используют короткоимпульсные лазеры, которые минимизируют тепловое воздействие на окружающие зоны. Когда свет падает на поверхность, он создает аккуратное отверстие с четкими краями без оплавления кромок. Программа ЧПУ позволяет нарезать целые массивы отверстий с шагом в несколько микрометров, что невозможно сделать никаким другим способом. Лазерная технология исключает затраты на дорогостоящие алмазные сверла, которые быстро затупляются о твердую керамическую крошку.

Благодаря идеальной фокусировке луча в пятно размером 10-20 мкм лазер позволяет оставлять между соседними отверстиями перемычки толщиной до 0.1 мм. Минимальный нагрев материала предотвращает деформацию этих тонких участков и сохраняет плоскостность всей заготовки.

Такую плотную перфорацию используют при изготовлении сит, фильтров и сеток для химической или пищевой промышленности. Когда работают с тонколистовой нержавеющей сталью, лазер обеспечивает высокую жесткость структуры даже при большом количестве пустот. Это дает возможность создавать уникальные фильтрующие элементы с огромной пропускной способностью.

Точность позиционирования стола позволяет выдерживать одинаковый размер перемычек по всей площади изделия. Если бы использовали механический пресс, тонкие стенки могли бы смяться или разорваться под действием пуансона. Лазер же просто испаряет лишний металл, не создавая внутренних напряжений в оставшихся мостиках. Когда требуется изготовить микросито, применяют лазеры с высокой частотой следования импульсов для обеспечения скорости процесса.

Зона термического влияния при использовании современного лазерного оборудования составляет не более 5-15 мкм в зависимости от режима работы. Использование ультракоротких импульсов длительностью в пикосекунды и фемтосекунды позволяет металлу испаряться до того, как тепло уйдет вглубь заготовки. Это сохраняет исходную кристаллическую решетку стали и предотвращает появление зон закалки или отпуска вокруг отверстия.

Если применять более длинные импульсы, ширина прогретого слоя может увеличиться, что иногда требует последующей химической обработки. Но даже в этом случае лазерное воздействие остается намного чище плазменной или газовой резки. Контроль мощности излучения позволяет точно дозировать энергию для каждого конкретного прокола.

Когда лазер завершает работу, поверхность вокруг отверстия остается холодной, что исключает коробление тонких листов. Лазерная технология признана одной из самых щадящих для работы с легированными и жаропрочными сплавами.

Медь и ее сплавы обладают высокой отражающей способностью и теплопроводностью, что делает их трудными для обработки обычными CO2-лазерами. Волоконный лазер генерирует излучение с длиной волны около 1 мкм, которое поглощается цветными металлами гораздо эффективнее.

Короткая волна позволяет быстро нагреть точку контакта до температуры испарения, не теряя энергию на отражение от блестящей поверхности. Это дает возможность сверлить отверстия в медных шинах, радиаторах и контактах электротехнических устройств с высокой скоростью. Эффективность процесса возрастает в несколько раз, а расход электроэнергии при этом снижается.

Высокая плотность энергии в пятне фокусировки позволяет пробивать медь большой толщины без риска повреждения оптической системы станка обратным отражением. Когда луч врезается в латунь, он создает аккуратные отверстия без наплывов и изменения химического состава кромок. Процесс протекает настолько быстро, что тепло не успевает рассеяться по всему массиву заготовки, несмотря на ее высокую теплопроводность. Это сохраняет точность размеров и исключает деформацию мелких деталей. Волоконные установки имеют огромный ресурс работы и не требуют сложного обслуживания зеркал.

При прохождении луча сквозь толщу металла энергия постепенно рассеивается, что может привести к образованию конусности, когда входное отверстие шире выходного. Для борьбы с этим эффектом применяют спиральную методику сверления или трепанацию с наклоном луча.

Программа заставляет лазерную головку совершать вращательные движения, при которых луч описывает конус, направленный вершиной вверх. Это компенсирует естественное сужение канала и позволяет получать цилиндрические отверстия с параллельными стенками. В современных системах используют специальные прецизионные головки, которые могут менять угол наклона луча в процессе резания.

Также конусность регулируют путем изменения положения фокальной точки относительно поверхности заготовки. Когда фокус смещают вглубь металла, энергия распределяется более равномерно по всей длине канала. Правильный подбор давления вспомогательного газа также помогает выравнивать стенки отверстия, удаляя расплав более эффективно. Если чертеж требует обратной конусности, когда выходное отверстие должно быть шире входного, лазер позволяет решить и эту задачу за счет сложной траектории движения.

Современные импульсные лазеры способны пробивать сталь толщиной до 30-40 мм, сохраняя при этом приемлемую точность и чистоту канала. Максимальная глубина зависит от соотношения диаметра к длине отверстия, которое обычно составляет 1 к 10 или 1 к 15.

Когда требуется сделать очень глубокий канал, используют мощные твердотельные лазеры с высокой энергией в каждом импульсе. Процесс идет постепенно: каждый удар испаряет слой металла толщиной в несколько микрометров. Глубина прошивки ограничивается способностью газа удалять продукты абляции из узкого и длинного отверстия.

Если канал становится слишком длинным, луч начинает переотражаться от стенок, что может привести к искажению его формы. Чтобы этого избежать, на глубоких отверстиях применяют специальные режимы с увеличенной длительностью паузы между импульсами. Это дает возможность газу полностью очистить полость и охладить металл перед следующим ударом. Лазерное сверление толстых плит востребовано при создании систем внутреннего охлаждения массивных форм и штампов.

Лазер может производить до нескольких сотен отверстий в секунду, так как шпинделю не нужно совершать механические движения подачи и возврата. Луч перемещается по заготовке со скоростью света, а его позиционирование выполняют легкие зеркала или высокоскоростные линейные приводы.

Если требуется сделать тысячи микроотверстий в фильтре, лазерная установка справляется с задачей за минуты, тогда как механический станок потратил бы часы. Высокая частота импульсов позволяет формировать массив перфорации в непрерывном режиме движения головки. Это делает технологию идеальной для крупносерийного производства мелких деталей.

Отсутствие этапов смены затупившегося инструмента также вносит вклад в общую производительность системы. Лазер работает без пауз на переточку или замену сверл, что повышает коэффициент полезного использования оборудования. Программа ЧПУ оптимизирует траекторию движения луча так, чтобы холостые перемещения были минимальными. Когда обрабатывают тонкие пленки или фольгу, лазерная перфорация проходит на скоростях до 100 метров в минуту.

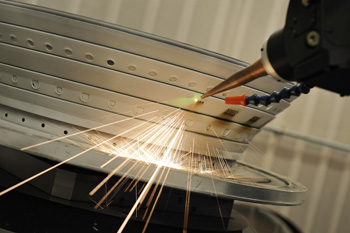

Бесконтактность лазерного метода позволяет делать отверстия в окрашенных деталях без риска появления сколов или отслоения декоративного слоя. Поскольку луч воздействует на металл локально и мгновенно, краска вокруг отверстия не успевает обгореть или поменять цвет. Это позволяет сверлить технологические отверстия в уже готовых корпусах приборов или в элементах облицовки.

Механическое сверло при контакте с полимером часто задирает его края и наматывает на себя мягкую пленку. Лазер просто испаряет покрытие вместе с основным металлом, оставляя аккуратный и чистый срез.

При работе с такими деталями используют защитный газ азот, который предотвращает возгорание лака в зоне резания. Мощность импульса настраивают так, чтобы пробить покрытие за один проход без лишнего рассеивания тепла. Этот метод незаменим при внесении изменений в конструкцию изделий, которые уже прошли стадию финишной отделки. Лазерное сверление не требует использования охлаждающих эмульсий, которые могут испортить внешний вид краски или оставить трудновымываемые пятна.

Основную массу расплавленного металла и паров удаляет вспомогательный газ непосредственно в момент формирования отверстия. Струя под высоким давлением выталкивает жидкую фазу наружу, не давая ей застыть на стенках канала. Если на обратной стороне заготовки образовался небольшой налет или грат, его убирают механическим или химическим способом.

В современных станках применяют специальные защитные пасты, которые наносят на металл перед сверлением для предотвращения прилипания брызг. После завершения работ такая паста легко смывается водой вместе со всеми продуктами абляции.

Для удаления микроскопических заусенцев внутри глубоких отверстий используют ультразвуковую очистку в специальных ваннах. Колебания жидкости эффективно вымывают остатки металлической пыли и копоти из самых узких каналов. Когда требования к чистоте поверхности экстремально высоки, применяют электрохимическое полирование внутренних стенок. Это делает отверстие идеально гладким и гарантирует отсутствие препятствий для потока жидкости или газа при эксплуатации детали.

Трепанация - метод формирования отверстия путем вырезания диска по заданному контуру. В отличие от импульсной прошивки, когда лазер просто прожигает дыру, при трепанации луч движется по окружности или любой другой кривой. Этот способ используют для создания отверстий среднего и большого диаметра, когда нужно обеспечить идеальную цилиндричность и гладкость стенок.

Трепанация позволяет получать отверстия сложной формы: квадратные, овальные или звездчатые, что невозможно сделать обычным сверлом. Качество кромки при таком подходе получается выше, так как луч работает в режиме резки с постоянной скоростью.

Эта технология также помогает бороться с конусностью на толстых материалах, так как позволяет наклонять луч под нужным углом к поверхности. Когда диск металла вырезают по контуру, он просто выпадает вниз, оставляя чистое отверстие без следов перегрева в центре.

Трепанацию выбирают, когда требуется изготовить точные посадочные места под датчики или крепежные элементы в ответственных узлах. Программа ЧПУ контролирует траекторию движения луча с точностью до 1 мкм, что гарантирует полную идентичность всех отверстий в партии.
