Лист оцинкованный

Металл сохраняет эксплуатационные свойства в течение 20–50 лет при условии правильного выбора марки стали и толщины защитного слоя. Процесс коррозии замедляется благодаря формированию на поверхности инертной оксидной пленки.

Скорость износа покрытия зависит от концентрации агрессивных веществ в атмосфере и уровня влажности в регионе. В сельской местности оцинковка истончается на 1 мкм в год, а в крупных промышленных городах этот показатель возрастает до 5 мкм.

Листы первого класса толщиной 18-40 мкм обеспечивают максимальную долговечность кровельных систем и фасадных панелей. Применение более тонкого проката в условиях высокой влажности приводит к сокращению срока жизни конструкций до 10 лет. Плотный контакт молекул цинка и железа исключает подслойное распространение ржавчины. Когда на материале появляются первые признаки потемнения, это свидетельствует о начале формирования защитной патины.

Классификация продукции по массе цинкового слоя определяет область применения и надежность материала. Первый класс подразумевает нанесение от 258 до 570 г защитного состава на 1 кв.м площади листа. Такая толщина составляет 18–40 мкм и гарантирует высокую стойкость металла в условиях постоянного контакта с осадками.

Этот прокат выбирают для возведения внешних ограждений, кровель и производства водосточных систем. Плотная броня выдерживает интенсивное ультрафиолетовое излучение и не требует дополнительного окрашивания в течение длительного времени.

Листы второго класса имеют облегченное покрытие весом от 142.5 до 258 г на квадратный метр. Слой цинка в этом случае колеблется от 10 до 18 мкм, что делает заготовку более бюджетной. Подобную продукцию используют для работ внутри помещений или для деталей, которые будут закрыты финишным полимерным лаком. В агрессивной уличной среде тонкий слой цинка быстро разрушается, поэтому стальной сердечник начинает корродировать уже через 5 лет.

Маркировка листов помогает определить расход материалов и спрогнозировать периодичность обслуживания конструкций. Точное соблюдение стандартов ГОСТ 14918-80 гарантирует соответствие фактических параметров заявленным характеристикам.

Использование углошлифовальной машины с абразивным диском запрещено из-за выгорания цинка в зоне термического воздействия. Высокая температура в месте реза испаряет защитный слой и оставляет край стального листа полностью беззащитным перед влагой. Искры повреждают поверхность на расстоянии нескольких сантиметров от шва и провоцируют появление точек ржавчины.

Для раскроя материала применяют ручные или электрические просечные ножницы. Этот инструмент работает холодным способом и не нарушает физико-химическую структуру антикоррозийного барьера.

При резке ножницами или гильотине происходит частичное затягивание мягкого цинка на торец стали. Этот эффект обеспечивает минимальную катодную защиту даже на обнаженном участке металла. Если толщина заготовки превышает 2 мм, кромки рекомендуют дополнительно обрабатывать специальными составами с содержанием цинковой пудры. Лазерная резка с азотом тоже дает качественный результат, потому что инертный газ препятствует окислению кромок.

Нанесение стандартных масляных или алкидных красок на цинк приводит к быстрому отслоению покрытия из-за химической несовместимости материалов. Агрессивные компоненты эмали вступают в реакцию с активным металлом и образуют рыхлую прослойку солей. Эта субстанция разрушает адгезию, поэтому краска начинает шелушиться пластами уже через один сезон.

Для декоративной отделки листов используют только специализированные акриловые или полиуретановые составы с высокой эластичностью. Эти средства разработаны с учетом специфической энергии поверхности цинка и гарантируют прочное сцепление.

Перед началом малярных работ поверхность обязательно очищают от пыли и жировых пятен при помощи щелочных растворов. Если металл новый, его рекомендуют подвергнуть легкому травлению для создания микроскопической шероховатости. Старые листы, которые пролежали на воздухе более 6 месяцев, имеют естественную оксидную пленку и лучше удерживают пигмент.

Использование грунтовки с ингибиторами коррозии повышает общую надежность защиты в 2 раза. Качественное окрашивание превращает обычный серый лист в эстетичный фасадный элемент с уникальным цветом по шкале RAL.

Рыхлый порошкообразный налет серого или белого цвета называют «белой ржавчиной», он возникает при хранении листов в условиях высокой влажности. Когда между плотно уложенными заготовками попадает конденсат, доступ кислорода ограничивается и нормальный процесс пассивации цинка нарушается. Вместо твердой оксидной пленки на стали растут гидроксиды, которые постепенно разъедают защитный слой.

Для устранения проблемы поверхности очищают щетками с синтетическим ворсом и промывают слабым раствором уксусной кислоты. После процедуры металл вытирают насухо и обеспечивают свободную циркуляцию воздуха между листами.

Предотвратить порчу продукции помогают соблюдение правил складирования и использование ингибиторов коррозии. Пачки проката располагают под наклоном для беспрепятственного стока воды и исключения застойных зон. Если белый налет имеет небольшую площадь, он не влияет на конструкционную прочность стали. Глубокое поражение требует восстановления защиты методами холодного цинкования или покраски. Регулярный осмотр запасов на складе позволяет выявить проблему на ранней стадии и избежать финансовых потерь.

Цинк выступает в роли жертвенного анода, потому что обладает более отрицательным электродным потенциалом по сравнению с железом. При возникновении глубокой царапины, которая доходит до стального сердечника, во влажной среде образуется гальванический элемент.

Химическая реакция заставляет цинк окисляться первым, при этом сталь остается в пассивном состоянии и не разрушается. Продукты окисления цинка заполняют поврежденное место и герметизируют его, останавливая развитие коррозии. Этот механизм работает даже в тех случаях, когда площадь обнаженного металла составляет несколько квадратных миллиметров.

Такая особенность выгодно отличает оцинковку от обычных лакокрасочных или полимерных покрытий. Если повредить краску на черном металле, ржавчина начнет стремительно распространяться под слоем отделки. Цинковая броня блокирует этот процесс и локализует дефект, сохраняя несущую способность листа.

Эффект электрохимического щита сохраняется до тех пор, пока вокруг царапины остается слой активного металла. Толщина покрытия напрямую влияет на длительность этого защитного процесса.

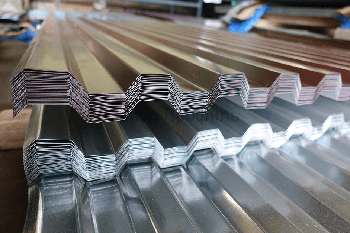

Сталь с цинковым покрытием обладает высокой пластичностью и позволяет изготавливать детали сложной формы на профилегибочных станках. Качественный прокат переносит изгиб на 180 градусов без образования трещин и отслоения защитного слоя на ребре деформации.

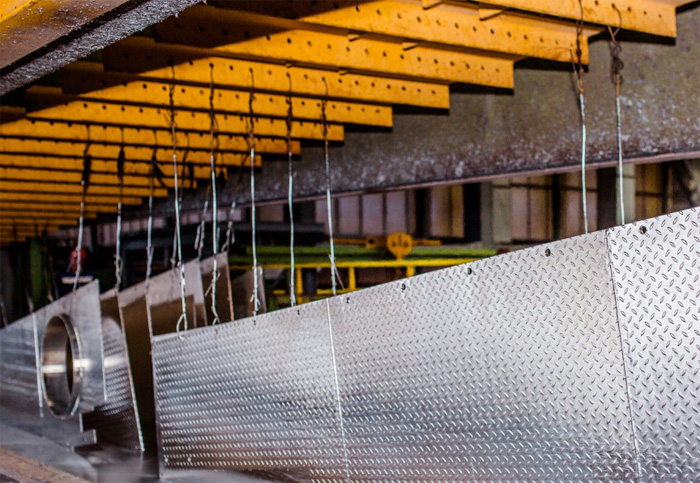

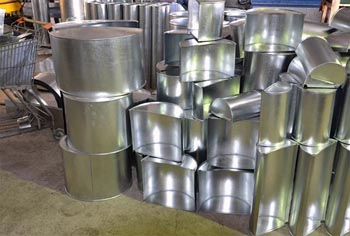

Адгезия цинка к стали в процессе горячего оцинкования обеспечивается за счет взаимной диффузии атомов при температуре +450℃. На границе материалов образуется переходный сплав железо-цинк, который намертво удерживает покрытие. Это позволяет производить из листов профнастил, металлочерепицу и элементы систем вентиляции без риска порчи защиты.

Радиус сгиба выбирают исходя из толщины металла и требований конкретного стандарта качества. При использовании автоматизированных линий валки оборудования должны быть чистыми, чтобы исключить налипание частиц цинка на инструмент. Микротрещины могут возникнуть только при использовании пересортицы или пережженного металла с нарушенной кристаллической решеткой. Мастера контролируют целостность пленки визуально и при помощи увеличительных приборов после каждого цикла формовки.

Металл с цинковым слоем активно применяют для изготовления силосов, бункеров и резервуаров для технических нужд. Материал не выделяет токсичных веществ и препятствует размножению плесени на гладких стенках емкостей.

При хранении зерновых культур оцинковка защищает урожай от влаги и вредителей на протяжении многих лет. Плотная структура поверхности не впитывает запахи и легко очищается при помощи стандартного оборудования. Для питьевой воды используют листы со специальным гигиеническим сертификатом, который подтверждает безопасность химического состава покрытия.

Взаимодействие цинка с пищевыми кислотами может привести к образованию соединений, которые вредны для здоровья в больших концентрациях. Поэтому для хранения соков, вина или консервов оцинкованную тару не применяют. В строительстве систем водоснабжения такие трубы и баки постепенно вытесняются полимерами и нержавеющей сталью, но в сельском хозяйстве они остаются незаменимыми.

Листы выдерживают постоянный контакт с сухими кормами и не загрязняют их продуктами окисления. Отражающая способность светлого металла предотвращает перегрев содержимого бункеров под лучами солнца.

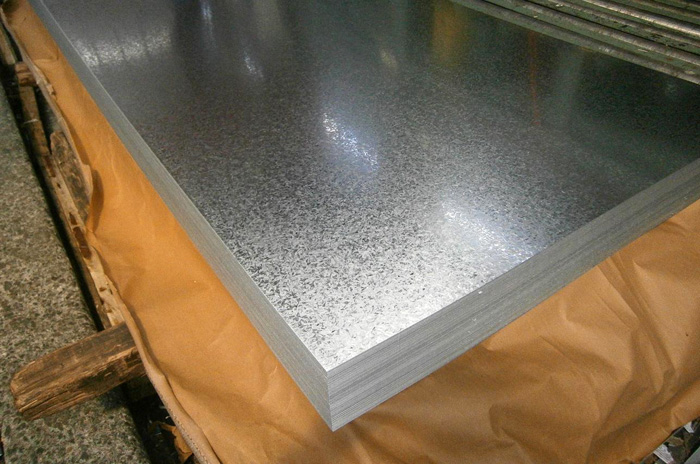

Первичный визуальный осмотр позволяет выявить грубые нарушения технологии в виде наплывов, пузырей или темных пятен. Поверхность качественного листа должна быть гладкой, с характерным кристаллическим узором или ровным матовым оттенком. Наличие черных точек свидетельствует о плохой очистке стали перед погружением в ванну, что приведет к быстрому отслоению защиты.

Кромки листов не должны иметь заусенцев и рваных участков, мешающих плотной стыковке деталей. Сравнение фактической толщины заготовки с заявленными параметрами проводят при помощи электронного микрометра в нескольких точках.

Для измерения толщины цинкового слоя используют магнитные толщиномеры, которые показывают данные в микрометрах без повреждения покрытия. Каждая партия проката снабжается сертификатом качества, в котором указан класс оцинкования и химический состав стали. В лабораториях проводят тест на адгезию методом решетчатого надреза или испытание на изгиб вокруг оправки. Если покрытие крошится или отлетает, материал признают бракованным и возвращают производителю.

Транспортировка плоского проката требует защиты от механических повреждений и проникновения влаги между листами в пачке. Рулоны и пакеты упаковывают в водонепроницаемую бумагу или прочную полиэтиленовую пленку для исключения контакта с дорожной грязью. Торцы и углы закрывают стальными кожухами, которые предотвращают замины при погрузке краном.

Пачки надежно фиксируют в кузове автомобиля при помощи текстильных ремней через мягкие прокладки. Массивные рулоны устанавливают на деревянные ложементы для предотвращения их перемещения и деформации под собственным весом.

Важно исключить попадание осадков внутрь упаковки, так как запертая влага мгновенно вызывает появление «белой ржавчины». Если перевозка осуществляется в открытом транспорте, груз дополнительно накрывают плотными тентами. При длительных морских перевозках используют специальную консервационную смазку или пассивацию поверхности.

Плотная укладка штабелей обеспечивает устойчивость груза и безопасность водителя во время движения. Каждая единица товара должна иметь четкую маркировку для быстрой идентификации в пункте назначения.

Сварка листов с цинковым покрытием возможна, но требует соблюдения особых мер безопасности и технологий. При нагреве до +900℃ цинк начинает активно испаряться, выделяя едкий белый дым, который опасен для органов дыхания.

Рабочее место должно быть оборудовано мощной вытяжной вентиляцией для удаления токсичных паров. Испарение металла в зоне шва приводит к появлению пор и трещин в сварочной ванне, что снижает прочность соединения. Для получения качественного стыка слой цинка предварительно удаляют механическим способом на расстоянии 20–30 мм от края.

После завершения работ зону сварного шва обязательно восстанавливают, так как сталь в этом месте остается полностью обнаженной. Для защиты используют составы для холодного оцинкования или специальные аэрозоли с высоким содержанием цинковой пыли. Точечная контактная сварка переносится материалом легче, но требует повышенной силы тока из-за высокого электрического сопротивления покрытия. Профессиональные сварщики выбирают электроды со специальным покрытием, которые минимизируют разбрызгивание металла.
