Наплавка и расточка отверстий

Искажение цилиндрической формы отверстий в узлах сочленения происходит из-за постоянного воздействия односторонних радиальных нагрузок и трения. Когда ковш экскаватора или стрела погрузчика выполняют рабочие движения, стальной палец давит на стенку проушины с колоссальной силой. Если смазочный материал вырабатывается или загрязняется песком, возникает эффект абразивного износа металла.

Материал в зоне наибольшего давления истирает быстрее, поэтому круглое отверстие постепенно превращается в овал. Подобный дефект нарушает соосность механизмов и провоцирует сильные вибрации, которые со временем могут привести к разрыву металлоконструкции. Регулярная работа в условиях перегрузок ускоряет разрушение поверхностного слоя, так как микроскопические задиры превращаются в глубокие борозды.

Влияние оказывает и коррозия, которая активно развивается в зазорах между пальцем и втулкой при попадании влаги. Окислы железа имеют высокую твердость, поэтому они работают как наждачная бумага при каждом повороте узла. Динамические удары при контакте с твердым грунтом создают локальные деформации кромок, из-за чего зазор увеличивается еще сильнее.

Выбор присадочного материала зависит от марки стали основной детали и требуемой твердости финишной поверхности. Для ремонта проушин из конструкционных сталей чаще выбирают проволоку с содержанием марганца и кремния, которая обеспечивает отличную свариваемость и отсутствие пор. Если деталь должна работать в условиях сильного трения, применяют легированные составы с добавлением хрома или никеля.

Наплавленный слой должен иметь прочную связь с базовым металлом, поэтому коэффициент теплового расширения материалов должен быть максимально близким. Правильный подбор проволоки исключает риск отслоения нового слоя при резких перепадах температур или механических ударах.

Технологи учитывают и последующую механическую обработку, так как слишком твердый слой потребует использования дорогого эльборового инструмента. Оптимальным считается вариант, когда твердость наплавки превышает твердость основы на 15–20%, что гарантирует износостойкость без потери вязкости. При работе с чугунными деталями используют специальные медно-никелевые или стальные проволоки со специфическим покрытием для предотвращения образования трещин.

Первичная обработка резцом необходима для удаления следов старого износа, ржавчины и остатков смазки, которые могут испортить качество сварного соединения. Наплавка поверх грязного или деформированного металла ведет к появлению газовых пор и неметаллических включений в структуре шва.

Инструмент срезает тонкий слой металла, обнажая чистую кристаллическую решетку и создавая правильную цилиндрическую базу для движения наплавочной головки. Процесс обеспечивает равномерность толщины будущего слоя, так как убирает эллипсность и конусность изношенного канала. Когда поверхность становится ровной, дуга горит стабильнее, а наплавленные валики ложатся плотно друг к другу.

Подготовительная стадия также позволяет выявить скрытые трещины в теле детали, которые часто маскируются под слоем наклепа или грязи. Если обнаруживают серьезные дефекты, их предварительно разделывают и заваривают до начала основного процесса восстановления диаметра. Специалист настраивает мобильный станок таким образом, чтобы ось расточки совпадала с проектной осью узла. Выверка гарантирует, что после всех операций палец встанет на свое место без перекосов.

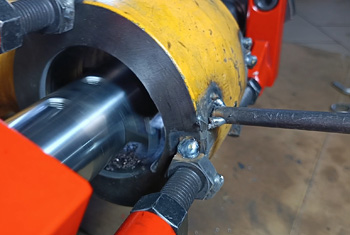

Восстановление центровки разнесенных проушин требует использования длинных борштанг, которые проходят сквозь обе опоры одновременно. Мобильный станок закрепляют на одной стороне узла, а на противоположной устанавливают поддерживающий люнет или дополнительную стойку.

Центрирование вала проводят с помощью лазерных систем или специальных конусных насадок, которые фиксируют инструмент строго по геометрической оси детали. Когда борштанга выставлена верно, ее положение фиксируют приварными суппортами или мощными болтовыми зажимами. Это гарантирует, что резец и наплавочная горелка будут двигаться по одной линии на всем протяжении ремонта.

Процесс одновременной обработки исключает накопление угловых погрешностей, которые неизбежно возникают при раздельном ремонте каждой стенки. Если соосность будет нарушена хотя бы на 0.5 мм, при сборке возникнет заклинивание пальца или быстрый износ втулок. Специалист контролирует прямолинейность хода с помощью микрометрических индикаторов, проверяя отсутствие прогиба штанги под собственным весом.

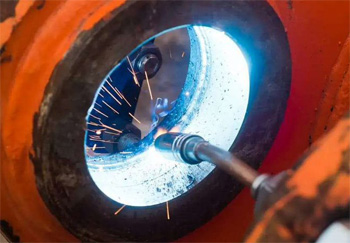

Подача аргона или углекислого газа в зону горения дуги предотвращает контакт расплавленного металла с кислородом и азотом воздуха. Без такой защиты железо мгновенно окисляется, что приводит к образованию рыхлых включений и резкому снижению прочности шва.

Газовая среда способствует формированию плотного и гладкого валика, который легко поддается последующей механической обработке. Когда используют смесь газов, можно регулировать глубину проплавления основного металла и форму наплавленного слоя. Качественная газовая защита исключает разбрызгивание металла и защищает сопло горелки от налипания капель.

При работе внутри глубоких отверстий газ также выполняет роль охладителя, снижая риск перегрева тонких стенок детали. Мастер настраивает расход среды таким образом, чтобы поток полностью вытеснял атмосферный воздух из закрытой полости. Если давление газа будет недостаточным, в металле появятся микроскопические поры, которые станут центрами разрушения под нагрузкой. Современные мобильные станки имеют встроенные каналы для подачи газа непосредственно через инструментальный вал.

Восстановление деталей на открытом воздухе зимой возможно при использовании специальных систем подогрева металла и термостабилизации оборудования. Когда заготовка имеет температуру ниже нуля, риск появления холодных трещин в зоне сварки возрастает в несколько раз из-за резкого теплового удара.

Перед началом наплавки проушину прогревают газовыми горелками или индукторами до температуры +150-200℃. Это обеспечивает плавный отвод тепла и позволяет избежать закалочных явлений в прилегающих слоях стали. После завершения сварки узел укрывают теплоизоляционными матами для медленного и равномерного остывания.

Сам мобильный станок также требует подготовки, так как загустевшая смазка в редукторах может привести к рывкам и поломке приводов. Специалисты используют низкотемпературные масла или предварительно прогревают механизмы на холостом ходу. Электронные блоки управления защищают от конденсата, который образуется при перепадах температур внутри и снаружи корпуса. Если влажность воздуха высока, зону ремонта закрывают временным шатром или палаткой для создания сухого микроклимата.

Оценка объема нанесенного металла проводится путем сравнения фактического внутреннего диаметра с проектными значениями из чертежа. Мастер использует нутромер или штангенциркуль для замера отверстия в нескольких сечениях по всей его глубине.

Наплавленный слой должен иметь припуск от 1.5 до 3.0 мм на сторону, чтобы после чистовой обработки поверхность стала идеально гладкой. Если в какой-то зоне обнаруживают нехватку металла (недолив), в это место наносят дополнительные валики до начала расточки. Подобный визуальный и инструментальный контроль исключает появление чернот необработанных участков после финишного прохода.

При наплавке сложной геометрии учитывают также возможную усадку металла после остывания, которая может составить до 0.5%. Измерения проводят в прогретом состоянии, внося соответствующие поправки в настройки оборудования. Когда слой наносят в несколько рядов, проверяют отсутствие шлаковых прослоек между ними с помощью ультразвуковых сканеров.

Применение специальных порошковых проволок для наплавки позволяет достигать твердости рабочего слоя до 60–65 единиц по шкале Роквелла. Такие показатели необходимы для деталей, работающих в условиях экстремального абразивного износа, например, в дробилках или буровом оборудовании.

После наплавки металл приобретает структуру, насыщенную твердыми карбидами хрома или вольфрама, которые эффективно сопротивляются истиранию. Поверхность становится настолько прочной, что обычный стальной напильник не оставляет на ней следов. Упрочнение значительно увеличивает межремонтный интервал техники в горнодобывающей отрасли.

Но при достижении максимальной твердости возрастает риск хрупкости, поэтому для проушин спецтехники обычно выбирают средние значения 30–45 HRC. Это обеспечивает идеальный компромисс между износостойкостью и способностью выдерживать ударные нагрузки без растрескивания. Специалист подбирает режимы охлаждения так, чтобы избежать неконтролируемой закалки на границе с основным металлом.

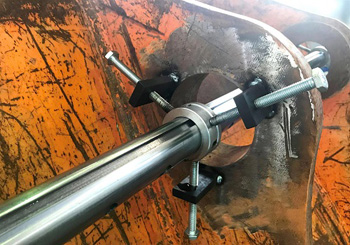

Фиксация оборудования осуществляется с помощью универсальных монтажных суппортов, которые приваривают к телу детали вокруг ремонтируемого отверстия. Суппорты имеют регулировочные болты, позволяющие выставить корпус станка с высокой точностью относительно осей симметрии. Такой метод крепления обеспечивает жесткость системы и исключает смещение инструмента под действием сил резания.

Когда работы завершают, суппорты срезают шлифовальной машинкой, а места сварки зачищают и окрашивают. Этот подход позволяет устанавливать станок на детали любой формы: от цилиндрических корпусов до ломаных рам экскаваторов.

В случаях, когда сварка запрещена, применяют магнитные захваты или механические прижимные устройства, которые цепляются за технологические выступы. Выбор способа монтажа зависит от веса оборудования и ориентации отверстия в пространстве. При вертикальном расположении борштанги для исключения падения агрегата используют дополнительные страхующие тросы.

Наличие в полости шпоночных канавок, окон или пересекающихся каналов создает эффект ударной нагрузки на режущую кромку. Когда резец выходит из металла в пустоту и снова врезается в него на высокой скорости, возникает риск мгновенного скола пластины.

Для стабилизации процесса выбирают инструменты с повышенной прочностью и уменьшают скорость подачи на 30–50%. Мастер настраивает жесткое закрепление борштанги, чтобы минимизировать ее отжим и предотвратить возникновение автоколебаний. Использование резцов с радиусной заточкой вершины помогает сгладить моменты входа в материал.

При наплавке таких участков важно не залить металлом полезные пазы, для чего их предварительно закрывают медными или графитовыми вставками. Сварочный материал не прилипает к меди, поэтому после завершения работ заглушки легко удаляют, сохраняя исходную геометрию каналов. После чистовой расточки кромки прерывистых зон проверяют на отсутствие заусенцев и острых краев.

Контроль размера проводят с помощью прецизионных нутромеров с ценой деления 0.01 мм после каждой черновой и получистовой проходки. Для проведения замера шпиндель станка останавливают, а инструмент отводят в сторону или частично извлекают из отверстия.

Мастер фиксирует показания прибора в нескольких точках по окружности и по всей глубине, чтобы исключить появление конусности и овальности. Если реальный диаметр меньше проектного, глубину резания корректируют с помощью микрометрического винта на расточной головке. Финальный проход делают только после подтверждения стабильности всех настроек и отсутствия вибраций.

Использование цифровых шкал на корпусе станка позволяет отслеживать перемещение резца в реальном времени с высокой достоверностью. Когда работают с массивными деталями, учитывают их тепловое расширение, поэтому замеры делают после небольших пауз для остывания металла. Очистка стенок от стружки перед каждым измерением гарантирует точность полученных цифр.

Эластичные соединительные элементы между двигателем и борштангой служат для гашения рывков и компенсации микроскопических несоосностей узлов. В процессе расточки нагрузка на инструмент постоянно меняется из-за неоднородности наплавленного слоя или наличия твердых включений.

Муфта поглощает ударные импульсы, защищая редуктор и подшипники станка от преждевременного разрушения. Это также способствует повышению чистоты обрабатываемой поверхности, так как крутильные колебания не передаются на режущую кромку. Выбор жесткости демпфера позволяет настроить станок на работу с различными типами металлов.

Применение гибких вставок также упрощает монтаж оборудования на поврежденных деталях, где трудно добиться идеальной центровки привода. Если борштанга испытывает небольшой изгиб при проходе глубокого отверстия, муфта предотвращает возникновение паразитных напряжений в механизме подачи. Специалисты следят за состоянием резиновых или полимерных элементов муфты, так как их износ приводит к появлению люфтов и шума. Качественная передача крутящего момента обеспечивает стабильность оборотов шпинделя под любой нагрузкой.
