Резка на проволочном станке

Усилие растяжения режущей нити определяет стабильность её положения внутри заготовки и прямолинейность траектории при глубоком погружении. Контроллер ЧПУ поддерживает заданное значение силы через систему электромагнитных тормозов и прецизионных датчиков обратной связи.

Если натяжение падает ниже нормы, инструмент начинает совершать хаотичные колебания под действием гидравлических потоков диэлектрика и электрических разрядов. Это приводит к появлению волнообразных микронеровностей на поверхности и к искажению формы углов. Высокая нагрузка на латунную нить исключает возникновение эффекта «бочки» на массивных деталях высотой 100 мм и более, так как жесткий инструмент меньше отклоняется от вертикальной оси.

Программа станка автоматически корректирует параметры натяжения в зависимости от скорости перемотки для предотвращения внезапного обрыва. При выполнении чистовых проходов натяжение увеличивают до предельно допустимых значений для достижения зеркального блеска торцов. Правильная калибровка этого узла гарантирует получение отверстий с идеальной цилиндрической формой без конусности. Качество направляющих роликов тоже играет роль, потому что любые биения в механике сводят на нет пользу от сильного натяга.

Удельное электрическое сопротивление диэлектрической среды определяет стабильность формирования искрового разряда между проволокой и металлом. Для качественной работы используют деионизированную воду, которую очищают через специальные смоляные фильтры до достижения определенных показателей проводимости.

Если концентрация ионов металла в жидкости возрастет, диэлектрик потеряет свои изолирующие свойства и начнет проводить ток по всему объему зазора. Этот процесс вызывает возникновение паразитных дуг, которые приводят к появлению глубоких прожогов и порче чистоты поверхности кромки. Система ЧПУ постоянно мониторит состояние среды и подает сигнал на активацию контура деионизации при обнаружении отклонений от заданных параметров.

Стабильная проводимость гарантирует предсказуемость энергетических характеристик каждого импульса, что важно для соблюдения допусков в пределах нескольких микрон. Слишком чистая вода также может быть неэффективной, так как для возникновения разряда требуется минимальное количество носителей заряда. Фильтрация воды от шлама предотвращает накопление осадка в узких каналах режущей головки и сохраняет прозрачность процесса для систем слежения.

Метод полного погружения заготовки в ванну с диэлектриком обеспечивает идеальную термическую стабильность процесса и равномерное охлаждение металла со всех сторон. Когда деталь находится под слоем жидкости, исключают возникновение воздушных пузырей в зоне реза, которые часто вызывают нестабильность разрядов. Проволока в таком режиме работает в условиях постоянного давления среды, что способствует лучшему гашению звуковых волн и снижению уровня шума в цеху.

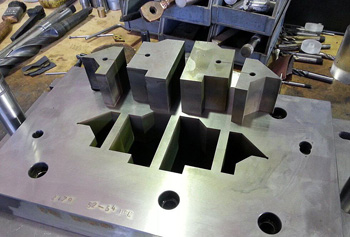

Погружная резка позволяет достичь максимальной точности на крупногабаритных плитах, так как температурные расширения материала минимальны. Она считается приоритетной для изготовления прецизионных пресс-форм со сложной внутренней геометрией.

Струйный способ подразумевает подачу диэлектрика через сопла непосредственно в канал реза под высоким напором. Этот вариант выбирают при обработке очень высоких заготовок, когда объем ванны станка ЧПУ ограничен или требуется частая смена деталей. Промывка обеспечивает более эффективный вынос шлама из узкого пропила за счет высокой кинетической энергии потока, но при таком подходе возрастает риск вибрации проволоки из-за неоднородности водяного столба.

Во время перемещения режущей головки центральная часть проволоки неизбежно отклоняется назад из-за сопротивления материала и давления газов. Этот физический эффект приводит к тому, что реальный контур в середине толстой плиты не совпадает с координатами направляющих на входе и выходе.

Электронный контроллер ЧПУ решает задачу путем автоматического изменения скорости подачи на криволинейных участках и углах траектории. Программа замедляет движение инструмента, чтобы нижний и верхний фронты успели выровняться по вертикали до момента совершения поворота. Без этой корректировки на деталях возникают подрезы и искажения профиля, которые делают продукцию непригодной для точной сборки.

Защита также включает динамическое изменение траектории направляющих головок для компенсации прогиба нити в реальном времени. Система ЧПУ рассчитывает необходимый вынос вперед, основываясь на данных о высоте заготовки и текущей силе тока. При выполнении чистовых проходов эффект практически исчезает из-за малых сил взаимодействия в зоне эрозии.

Функция AWT (Automatic Wire Threading) позволяет оборудованию работать в полностью автономном режиме, без постоянного присутствия человека на производственной площадке. Если в процессе резки происходит случайный обрыв инструмента или программа предусматривает переход к новому внутреннему окну, станок самостоятельно восстанавливает целостность нити.

Головка перемещается в точку врезки, а специальная струя воды под высоким давлением направляет кончик проволоки сквозь подготовительное отверстие в нижнюю фильеру. Процесс занимает от 15 до 30 секунд, после чего резка возобновляется автоматически по заданному алгоритму. Автоматизация повышает фактическую загрузку станков до 90% и выше за счет работы в ночные смены и выходные дни.

Механизм заправки также выполняет обрезку деформированного конца проволоки и его утилизацию в специальный контейнер. Система ЧПУ контролирует успешность каждой попытки через датчики проводимости, исключая запуск генератора при неправильной фиксации электрода. Использование AWT незаменимо при изготовлении деталей с сотнями мелких отверстий и пазов, когда ручная заправка сделала бы производство нерентабельным.

Пространственная обработка на четырехкоординатных станках ЧПУ становится возможной благодаря независимому перемещению верхней и нижней направляющих головок. Проволока натягивается между ними под заданным углом к вертикали, при этом система координат U и V отвечает за смещение инструмента в горизонтальной плоскости.

Программное обеспечение вычисляет траекторию для каждой головки отдельно, чтобы искровый разряд формировал плавные переходы между разными профилями. Это позволяет создавать конусные отверстия, детали с переменным сечением по высоте и элементы со сложной винтовой геометрией. Точность угла наклона выдерживают с погрешностью до сотых долей градуса, что важно для инструментальной оснастки.

В процессе 3D-резки автоматика станка постоянно корректирует натяжение и скорость перемотки нити для компенсации изменения длины рабочего участка. ЧПУ учитывает толщину заготовки и положение точек опоры для сохранения стабильного фокуса энергии в центре шва. Метод заменяет трудоемкое фрезерование фасонных поверхностей и гарантирует получение зеркально гладких стенок без ступенек.

Слоистая структура инструмента с сердечником из латуни и внешним напылением цинка значительно повышает скорость съема металла в процессе эрозии. Цинк обладает более низкой температурой испарения, что способствует интенсивному образованию газового пузыря вокруг зоны разряда при старте импульса. Это ускоряет удаление расплава из канала реза и позволяет увеличить плотность подаваемого тока без риска обрыва нити.

Скорость проходки на таком типе оснастки возрастает на 20-30% по сравнению с использованием чистой латуни. Покрытие также эффективно защищает центральную жилу от перегрева, сохраняя её механическую прочность при работе на максимальных режимах мощности.

Использование проволоки с покрытием улучшает качество поверхности торца, так как цинк предотвращает налипание частиц шлама на режущую кромку. После завершения цикла кромки деталей имеют меньшую шероховатость и не требуют долгой финишной полировки. Калибровка смещения оси учитывает толщину напыленного слоя для сохранения прецизионной точности размеров. Стоимость такой оснастки выше стандартных аналогов, но экономия времени и рост производительности станка полностью оправдывают эти вложения.

Интенсивный тепловой удар при электроэрозии создает на поверхности торца тонкую пленку переплавленного металла с измененными физическими свойствами. Для изделий, работающих под высокими нагрузками, присутствие этого хрупкого слоя недопустимо из-за риска появления усталостных трещин.

Чтобы уменьшить глубину влияния разряда, систему ЧПУ переводят в режим многопроходной обработки на пониженных энергиях. После основного чернового реза проволока совершает серию чистовых проходов, во время которых снимают лишь несколько микрон материала. С каждым новым кругом мощность импульсов снижают, а частоту увеличивают, что позволяет плавно «зашлифовать» дефектный слой до здоровой структуры сплава.

Применение современных цифровых генераторов с наносекундной длительностью вспышек позволяет сократить толщину белого слоя до 1-2 мкм. Программное управление контролирует тепловой баланс, не допуская глубокого прогрева кристаллической решетки стали за пределами канала. Результатом стратегии резки становится получение торцов с исходной твердостью и вязкостью основного металла.

Технические возможности проволочных станков ограничены вылетом вертикальной колонны и мощностью системы промывки глубокого канала. Большинство стандартных промышленных комплексов ЧПУ позволяют обрабатывать заготовки высотой до 300-400 мм, что диктует лимиты для массивных блоков и штампов. Если высота детали превышает паспортные данные станка, обработка становится невозможной из-за риска столкновения верхней головки с материалом.

С ростом толщины металла существенно усложняется процесс удаления продуктов эрозии из центральной зоны пропила, так как напор жидкости ослабевает в глубине паза. При превышении критических значений проволока начинает вибрировать, а риск её обрыва возрастает из-за скопления шлама. Для работы с экстремально высокими объектами используют специализированные установки с усиленными насосами и увеличенным ходом осей.

Важно правильно подобрать диаметр проволоки, так как тонкая нить 0.1 мм не обладает достаточной жесткостью для сохранения прямолинейности на большой высоте. Настройка параметров сопел гарантирует формирование ламинарного потока диэлектрика по всей вертикали шва. Технологи также учитывают массу заготовки, потому что рабочий стол должен выдерживать вес тяжелых стальных плит без деформации направляющих.

В процессе работы в диэлектрическую жидкость попадает огромное количество микроскопических частиц металла, которые меняют её химический состав и электропроводность. Ионообменная смола служит для извлечения растворенных ионов и поддержания высокого удельного сопротивления воды на заданном уровне.

Этот процесс предотвращает неконтролируемое протекание тока через жидкость и гарантирует, что энергия разряда будет концентрироваться строго между проволокой и деталью. Качественная деионизация среды исключает риск возникновения дуговых прижогов и сохраняет светлый оттенок кромок нержавеющей стали. Система станка отслеживает ресурс картриджа и своевременно напоминает о необходимости его замены для предотвращения брака.

Смола улавливает не только продукты эрозии, но и примеси, которые могут попадать в бак из водопроводной сети при доливе. Использование очищенной воды продлевает срок службы дорогостоящих фильтров тонкой очистки и защищает узлы насоса от абразивного износа. Если проводимость воды становится слишком высокой, скорость резки падает, а точность размеров нарушается из-за расширения канала искры.

Цифровой генератор станка ЧПУ формирует электрические разряды со строго заданными параметрами амплитуды, длительности и формы волны. При черновом раскрое используют прямоугольные импульсы большой мощности, которые выбивают крупные порции металла для обеспечения максимальной производительности. Поверхность в этом случае получается грубой, так как каждая искра оставляет после себя заметную лунку.

Для достижения минимальной шероховатости на чистовых проходах электроника переходит на работу со сверхкороткими пикосекундными вспышками малой энергии. Тонкое воздействие лишь слегка оплавляет микровыступы, постепенно выравнивая рельеф до зеркального состояния.

Программное управление позволяет плавно менять крутизну нарастания тока для адаптации к теплопроводности меди или алюминия. Правильный выбор паузы между импульсами дает металлу возможность остыть, что предотвращает перегрев кромки и сохраняет четкость мелких отверстий. Современные системы ЧПУ используют библиотеки готовых режимов, где для каждого значения Ra прописаны уникальные характеристики работы генератора.

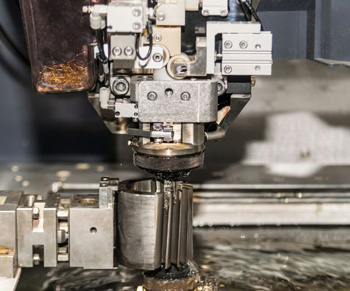

Прецизионные элементы головки, которые удерживают проволоку в заданных координатах, подвергаются постоянному трению на высоких скоростях перемотки. Для предотвращения износа и сохранения точности позиционирования фильеры изготавливают из синтетических алмазов или высокопрочной керамики. Эти материалы обладают колоссальной твердостью и не меняют диаметр внутреннего канала на протяжении тысяч часов работы станка.

Конструкция узла предусматривает постоянную подачу чистой промывочной воды для охлаждения камня и удаления частиц металлической пыли. Регулярная проверка состояния направляющих вставок является обязательным условием для обеспечения ювелирной точности реза - в пределах 0.005 мм.

Если фильера получает повреждение или засоряется шламом, проволока начинает вибрировать, что мгновенно отражается на качестве поверхности заготовки. Система контролирует биение инструмента и подает сигнал о необходимости чистки или замены калиброванных вставок. Современные станки оснащают автоматическими устройствами поворота алмазных дисков для равномерного распределения износа по всей окружности отверстия.
