Сверление отверстий на универсальных станках

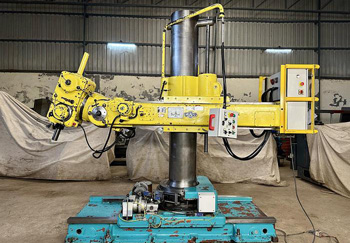

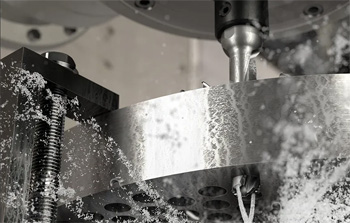

Универсальные станки имеют поворотную шпиндельную головку, которая может отклоняться от вертикали на заданное количество градусов. Сначала деталь надежно закрепляют на столе, после чего шпиндель наклоняют и жестко фиксируют для начала работы. Эта конструктивная особенность позволяет создавать отверстия в наклонных плоскостях без применения дорогих и сложных кондукторов.

Когда сверло входит в металл под углом, возникает значительное боковое усилие, которое обязательно учитывают при выборе скорости подачи инструмента. Шпиндель должен обладать высокой радиальной жесткостью, чтобы край отверстия оставался идеально ровным и не имел деформаций или вырывов металла.

Второй способ заключается в использовании универсального наклонно-поворотного стола, который перемещают вместе с закрепленной на нем заготовкой. Мастер выставляет нужные координаты по механическим лимбам или электронному индикатору для достижения точности в 0.05 мм. Рабочая зона должна быть полностью очищена от мелкой стружки, которая может попасть под основание стола и вызвать микроскопический перекос. Особенности заточки режущей части сверла для наклонного врезания напрямую влияют на чистоту поверхности, поэтому кромки делают более агрессивными.

Оборудование этого типа оснащают мощными приводами с возможностью мгновенного переключения направления вращения шпинделя. Для получения качественной резьбы используют специальные резьбонарезные патроны, которые имеют встроенную предохранительную муфту.

Когда метчик достигает дна глухого отверстия или встречает избыточное сопротивление, муфта разрывает передачу момента и спасает инструмент от поломки. Скорость вращения при этом устанавливают на минимальном уровне, что обеспечивает плавный ход и высокое качество профиля витка. Универсальность станка позволяет сверлить отверстие и нарезать в нем резьбу последовательно, не снимая заготовку с рабочего стола.

Синхронизация осевой подачи и шага резьбы происходит через коробку подач или контролируется программным обеспечением в моделях с автоматикой. Если работают с вязкими материалами типа меди или нержавеющей стали, в зону контакта подают специальные пасты на основе жирных кислот. Состав значительно снижает трение и предотвращает налипание разогретой стружки на режущие грани метчика. После завершения прохода шпиндель автоматически или вручную переводят в режим реверса для безопасного вывода оснастки из канала.

Универсальные станки позволяют обрабатывать ступенчатые детали со сложным рельефом благодаря вертикальному перемещению стола или шпиндельной бабки. Мастер выставляет нулевую точку на самой высокой поверхности заготовки и контролирует дальнейшее погружение инструмента по точной цифровой шкале.

Каждое отверстие может иметь индивидуальную глубину, которую задают с погрешностью до 0.02 мм в зависимости от класса точности оборудования. Использование регулируемых упоров на направляющих колонны исключает человеческий фактор при выполнении серийных заказов на детали с уступами. Процесс требует жесткой фиксации консоли после каждого перемещения для сохранения соосности всех элементов.

Для работы на разных уровнях часто применяют удлиненные патроны или оправки, которые позволяют достать до труднодоступных участков внутри глубоких полостей. Когда сверло переходит от одной плоскости к другой, режимы резания корректируют с учетом изменения жесткости системы. При сверлении отверстий в массивных блоках цилиндров или картерах двигателей такая гибкость настройки становится главным преимуществом универсальных машин. Своевременный отвод стружки из глубоких зон обеспечивают через периодический вывод шпинделя в верхнее положение.

Стандартный инструмент оставляет конусное углубление, поэтому для создания ровной площадки на дне используют сверла Форстнера или специальные цековки. Цековка имеет направляющую цапфу, которая входит в предварительно просверленное отверстие и обеспечивает безупречное центрирование режущих кромок.

Универсальный станок поддерживает стабильные обороты при высокой осевой нагрузке, что необходимо для чистовой обработки широкого плоского дна. Кромки инструмента располагаются строго перпендикулярно оси вращения, поэтому поверхность получается гладкой и пригодной для установки пружин или головок болтов. Работа на малых подачах исключает появление вибраций и дроблений на зеркальном металле.

При обработке закаленных сталей используют торцевые фрезы с твердосплавными пластинами, которые сохраняют остроту при интенсивном нагреве. Когда инструмент достигает нижней отметки, шпиндель вращают несколько секунд без подачи для калибровки плоскости и удаления микроскопических неровностей. Удаление стружки из такой зоны требует подачи сжатого воздуха или обильного промыва маслом через каналы в инструменте. Если дно должно иметь специфический радиус перехода к стенкам, выбирают фасонные расширители с нужным профилем.

Центрование помогает создать короткий и жесткий направляющий канал, который исключает увод длинного сверла от центральной оси в начале пути. Центровочное сверло обладает массивным телом и коротким наконечником, поэтому оно не прогибается при контакте с неровной поверхностью литья или ковки. Глубина такого отверстия обычно составляет 3-5 мм, чего вполне достаточно для надежной фиксации вершины основного рабочего инструмента.

На универсальном станке эту операцию выполняют первой в цикле обработки, обеспечивая соосность всех последующих переходов. Качественная база предотвращает вибрации системы и снижает риск поломки хрупких кромок дорогостоящих сверл большого размера.

Когда используют сверла диаметром более 30 мм, перемычка инструмента создает огромное сопротивление, которое может привести к смещению заготовки. Предварительное центрование или сверление малым диаметром убирает этот фактор и облегчает процесс врезания в металл. Шпиндель станка работает в более легком режиме, а нагрузка на подшипники распределяется равномерно по всей окружности.

Чугун имеет специфическую структуру с включениями графита, поэтому его сверление на универсальных станках чаще проводят сухим способом без эмульсии. Мелкая чугунная крошка при смешивании с маслом превращается в плотную абразивную пасту, которая быстро стачивает ленточки сверла и портит стенки отверстия.

Для отвода лишнего тепла используют мощный обдув зоны резания сжатым воздухом, который одновременно выдувает пыль в систему аспирации. Если температура металла поднимается выше нормы, подачу инструмента снижают для предотвращения отпуска режущих кромок из быстрорежущей стали. Сухая обработка сохраняет чистоту оборудования и упрощает последующую утилизацию отходов производства.

Когда работают с высокопрочным белым чугуном, применение охлаждающих составов на масляной основе становится необходимым для снижения трения. Жидкость подают тонкими струями прямо на кромки, чтобы она не успевала образовывать комки с графитовой пылью. Постоянный контроль температуры заготовки исключает появление термических трещин, которые могут возникнуть при резком охлаждении разогретого металла. Универсальный станок позволяет точно дозировать количество СОЖ через гибкие шланги с регулируемыми форсунками.

Для крепления сложных заготовок на универсальных станках используют систему Т-образных пазов, в которые устанавливают прихваты, упоры и винтовые зажимы. Если деталь имеет смещенный центр тяжести или криволинейное основание, ее выравнивают с помощью стальных подкладок и клиньев до достижения горизонтального положения.

Надежная фиксация критически важна, так как мощный крутящий момент при сверлении может вырвать деталь из зажима и привести к аварии. Мастер проверяет устойчивость заготовки индикатором часового типа, исключая малейшие люфты при надавливании на края. Использование специальных кондукторов позволяет быстро базировать серийные детали без долгой ручной выверки.

При обработке тонкостенных корпусов применяют мягкие прижимные планки из алюминия или меди, чтобы не деформировать поверхность металла. Если деталь полая, внутренние пустоты часто заполняют временными вставками для повышения жесткости и гашения резонансных вибраций. Универсальный станок позволяет располагать крепеж так, чтобы он не мешал свободному ходу шпинделя и подаче охлаждающей жидкости.

Сборный инструмент состоит из прочной стальной державки и заменяемых режущих элементов, которые фиксируют винтами в специальных гнездах. Когда кромка изнашивается или скалывается, достаточно повернуть пластину новой гранью или заменить ее прямо в патроне станка. Это избавляет от необходимости перетачивать сверло целиком, что экономит время и гарантирует стабильность геометрических параметров отверстия.

Твердый сплав сохраняет режущую способность при скоростях вращения, которые в 3 раза превышают возможности обычных сверл из стали HSS. Универсальный станок позволяет полностью реализовать потенциал такой оснастки за счет жесткости шпинделя и мощного привода.

Внутренние каналы в корпусе державки обеспечивают подачу масла под высоким давлением непосредственно в зону формирования стружки. Поток жидкости мгновенно отводит тепло и выталкивает металлические опилки наружу, предотвращая их повторное перерезание. Использование сменных пластин разной формы позволяет настраивать инструмент для сверления, зенкерования или формирования уступов.

Контурное сверление — процесс создания ряда близко расположенных отверстий, которые повторяют сложную геометрическую форму. На универсальных станках эту задачу решают путем перемещения координатного стола по осям X и Y в соответствии с заданным шаблоном.

Метод используют для вырезания окон в толстых плитах или для формирования криволинейных пазов, когда мощности фрезера недостаточно. Отверстия сверлят с небольшим перекрытием, после чего лишний металл удаляют, а кромки доводят расточным резцом или фрезой. Эта технология позволяет обрабатывать массивные заготовки, которые трудно закрепить на другом оборудовании.

Точность контура напрямую зависит от качества винтовых пар станка и отсутствия накопленной погрешности при перемещениях. Мастер контролирует положение каждой точки входа, используя оптические приборы или цифровые датчики перемещения. Чтобы исключить увод сверла при врезании в край предыдущего отверстия, применяют жесткие направляющие втулки. Процесс требует обильного охлаждения, так как при частом сверлении металл заготовки быстро прогревается и может деформироваться.

Канюлированный, или полый инструмент имеет один или два внутренних канала для принудительной циркуляции охлаждающей жидкости. Такая конструкция позволяет подавать эмульсию прямо к режущим кромкам на дне глубокого отверстия, куда внешний полив не проникает. Масло под давлением вымывает стружку вверх по спиральным канавкам, предотвращая ее прессование и заклинивание сверла.

На универсальных станках применение таких сверл значительно повышает скорость прохода и исключает перегрев металла. Стенки канала при этом остаются зеркально гладкими, так как стружка не царапает их при выходе наружу.

Использование полых сверл требует наличия на станке специального насосного узла и герметичного патрона для подвода жидкости. Процесс проходит без остановок на очистку рабочей зоны, что сокращает время выполнения заказа на 50% и более. Постоянный отвод тепла позволяет работать на повышенных оборотах без риска отпуска закаленной стали инструмента. Когда сверлят отверстия длиной более 10 диаметров, канюлированная оснастка становится единственным способом гарантировать прямолинейность пути.

Скорость подачи определяет толщину стружки и величину усилий, которые действуют на режущую кромку и заготовку. При черновой обработке выбирают максимальные значения для быстрого удаления металла, но на поверхности остаются видимые следы от прохода сверла. Для финишной доводки подачу снижают в несколько раз, что позволяет инструменту плавно срезать микроскопические неровности.

Универсальный станок обеспечивает широкий диапазон регулировок, позволяя мастеру подбирать оптимальный режим под твердость конкретного сплава. Равномерное движение шпинделя без рывков исключает появление волнистости и дроблений внутри канала.

Слишком высокая подача при сверлении вязких металлов типа алюминия приводит к задирам и вырывам кусков материала. Когда подача подобрана правильно, стружка выходит ровной спиралью и не перегревает края отверстия. Электроника станка или механическая коробка подач поддерживают заданный темп даже при изменении сопротивления материала. Контроль чистоты поверхности проводят визуально или с помощью профилометра после завершения всех операций.

Развертывание — окончательная стадия обработки, которая доводит диаметр отверстия до идеального размера с допуском в 0.01 мм. Развертка имеет большое количество режущих лезвий, которые снимают ничтожно малый припуск — в 0.1-0.2 мм — после зенкера или сверла.

На универсальном станке этот процесс проводят на самых низких оборотах шпинделя для предотвращения разбивания отверстия. Инструмент исправляет мелкие погрешности формы, такие как эллипсность или небольшая конусность, делая канал строго цилиндрическим. Результат развертывания обеспечивает идеальную посадку прецизионных валов и подшипников в корпусные детали.

Для получения зеркального блеска используют обильную смазку специальными маслами с высокими антифрикционными свойствами. Развертку вводят в отверстие плавно, а выводят только при продолжающемся вращении для исключения появления рисок на поверхности. Использование плавающих патронов позволяет инструменту самостоятельно центрироваться, компенсируя возможные неточности в геометрии станка. Каждое отверстие после развертывания проходит обязательный контроль прецизионными калибрами-пробками.

Нержавеющая сталь обладает низкой теплопроводностью и склонна к мгновенному упрочнению при нагреве в зоне резания. Для успешного сверления на универсальных станках выбирают охлаждающие жидкости с высоким содержанием активной серы и хлора. Эти компоненты создают на металле прочную химическую пленку, которая предотвращает холодную сварку стружки с режущими кромками.

Состав должен иметь отличные смачивающие свойства, чтобы проникать в самые узкие зазоры между сверлом и стенками отверстия. Обильное охлаждение препятствует появлению цветов побежалости и сохраняет коррозионную стойкость сплава.

Использование водосмешиваемых эмульсий на основе синтетических полимеров также дает хороший результат при скоростном сверлении. Жидкость эффективно забирает тепло и снижает осевое усилие на шпиндель, облегчая работу оборудования. Регулярная замена и фильтрация СОЖ необходимы для удаления мелкой металлической пудры, которая может вызвать задиры на поверхности. Универсальные станки позволяют организовать подачу состава через гибкие форсунки или специальные кольцевые распылители.
