Такелаж оборудования

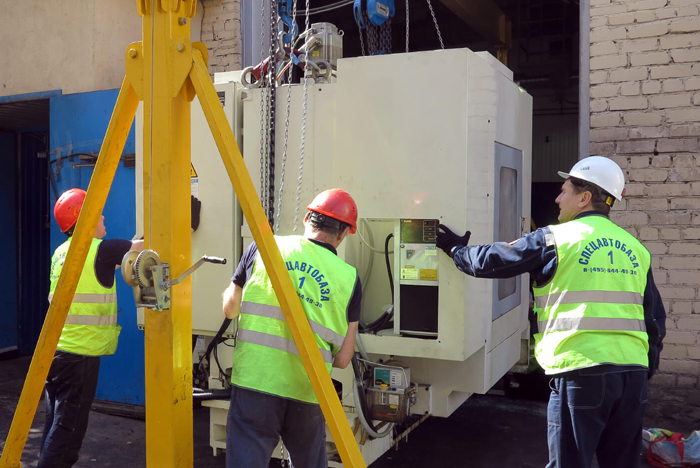

Когда высота помещения не позволяет использовать автокран, для подъема и перемещения оборудования применяют гидравлические портальные системы. Такая конструкция состоит из нескольких стоек и балок, которые монтируют на временные рельсовые пути прямо вокруг станка.

Гидравлические цилиндры плавно поднимают многотонный агрегат вертикально вверх, после чего портал вместе с грузом перемещается по рельсам в нужную точку цеха. Этот метод обеспечивает идеальную точность позиционирования, потому что система управления синхронизирует движение всех опор с погрешностью до 1 мм. Если одна стойка начнет движение быстрее других, электроника мгновенно остановит процесс для выравнивания нагрузки.

Портальные системы легко разбирают на отдельные модули, поэтому их заносят через стандартные проемы и собирают в стесненных условиях. Такой способ такелажа исключает необходимость демонтажа крыши здания или разборки станка на мелкие узлы для облегчения веса. Когда работы проводят на неровном основании, под рельсы укладывают стальные листы или брус для равномерного распределения давления на пол.

Безопасность процесса гарантируют стопорные клапаны, которые удерживают станину на весу даже при внезапном падении давления в гидросистеме. Метод портального перемещения выбирают для монтажа прессов, обрабатывающих центров и другого крупногабаритного оборудования весом до 500 т.

Перемещение станков на воздушных подушках позволяет двигать объекты весом более 20 т по ровному полу с минимальным физическим усилием. Модули системы помещают под основание станины и подают в них сжатый воздух под давлением 0.6 МПа от компрессора или заводской сети. Между полом и резиновым уплотнением возникает тончайшая воздушная прослойка, которая почти полностью убирает трение между поверхностями.

Когда оборудование приподнимается над полом, несколько человек могут развернуть станок на месте или аккуратно завести его в узкий проход. Этот способ идеально подходит для работы в помещениях с полимерным наливным покрытием, так как мягкие подушки не царапают краску и не оставляют вмятин.

Для эффективной работы системы требуется качественная поверхность без трещин и выступов, потому что через щели в полу воздух будет уходить слишком быстро. Если на пути следования встречаются неровности, их предварительно заклеивают прочной лентой или закрывают тонкими листами оцинкованной стали. Когда станок достигает точки монтажа, подачу воздуха плавно снижают и машина аккуратно опускается на постоянные опоры. Такой метод такелажа считают максимально безопасным для чувствительной электроники, потому что отсутствие рывков и вибраций исключает повреждение печатных плат.

Когда габариты оборудования не позволяют пронести его по лестничным маршам или в грузовом лифте, такелаж выполняют через оконные проемы или технологические проемы в стенах.

Сначала производят демонтаж оконных рам и сооружают специальную выносную площадку, которую надежно крепят к несущим конструкциям фасада или устанавливают на силовые леса. Подъем агрегата осуществляют мощным краном, который удерживает станок в горизонтальном положении с помощью траверсы и мягких строп. Когда груз достигает уровня окна, его плавно затягивают внутрь помещения по роликовым направляющим или стальным рельсам.

При работе на высоте обязательно учитывают силу ветра, так как большая площадь упаковки станка создает эффект паруса и может вызвать опасную раскачку. Для защиты фасада здания используют мягкие демпферы и оттяжки, которые удерживают груз на безопасном расстоянии от стен во время подъема. Если кран не может подъехать вплотную к строению, применяют технику с телескопическими стрелами с вылетом до 60 м.

Текстильные ленточные стропы выбирают для такелажа станков с окрашенными поверхностями или хрупкими внешними элементами, так как мягкий материал не оставляет царапин и вмятин на металле. Они изготавливаются из высокопрочного полиэстера и обладают высокой гибкостью, что позволяет плотно обхватывать грузы сложной геометрической формы.

Стальные канаты при сильном натяжении могут врезаться в углы станины или деформировать тонкостенные кожухи защитных кабинетов. Текстильная оснастка имеет малый вес и удобна в работе, потому что один человек может легко закрепить многотонную деталь без использования вспомогательной техники. Коэффициент запаса прочности таких лент обычно составляет 7:1, что гарантирует надежность при рывковых нагрузках.

Полимерные материалы не проводят электрический ток и не подвержены коррозии, поэтому их часто используют при монтаже электротехнического оборудования или в условиях высокой влажности. Для защиты самих лент от порезов об острые кромки станины применяют специальные защитные чехлы или пластиковые уголки-проставки. Но если требуется поднять объект с температурой выше +100℃, текстиль заменяют стальными цепями или тросами из-за риска расплавления волокон.

План производства работ (ППР) содержит детальные расчеты всех этапов перемещения оборудования и является основным документом для обеспечения безопасности на объекте. В нем указывают точные характеристики станка, подбирают типы подъемных механизмов и рассчитывают нагрузки на пол цеха или грунт на улице.

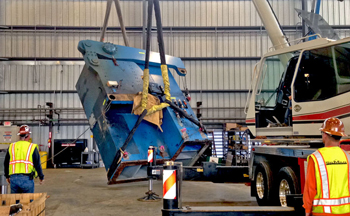

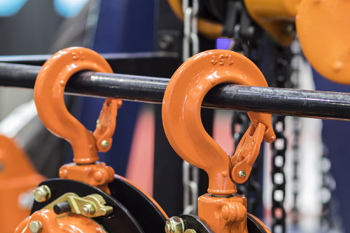

Схемы строповки в ППР показывают точки крепления тросов так, чтобы центр тяжести груза всегда находился под крюком крана. Это исключает неконтролируемый наклон или разворот машины в воздухе во время подъема. Если маршрут проходит через подземные коммуникации, в плане прописывают способы их защиты с помощью стальных плит или деревянных настилов.

Документация также включает график выполнения работ и перечень необходимых средств защиты для персонала, который задействован в процессе. Когда такелаж проводят в действующем цехе, в плане согласовывают зоны работы техники с учетом действующих производственных линий. Это позволяет избежать случайных столкновений и простоев соседнего оборудования во время маневров крана или погрузчика.

Для защиты металлических деталей от агрессивного воздействия соленого морского воздуха используют метод вакуумной упаковки в специальную барьерную пленку. Сначала все шлифованные поверхности направляющих и шпинделя покрывают слоем консервационной смазки, которая не стекает при нагреве. Затем внутрь корпуса станка помещают мешки с силикагелем для поглощения остаточной влаги из внутреннего объема воздуха.

Агрегат полностью оборачивают пленкой, после чего из герметичного пакета откачивают воздух с помощью промышленного вакуумного насоса. Пленка плотно облегает оборудование, что исключает образование конденсата на холодных частях металла при перепадах температур во время пути.

Дополнительно станок помещают в жесткий деревянный ящик, который предварительно обрабатывают антисептиками в соответствии с международными стандартами перевозки. Дно ящика усиливают стальными профилями для надежного крепления станины болтами, что предотвращает любое смещение груза при качке судна. Стенки короба изнутри оклеивают водонепроницаемым материалом для защиты от брызг и случайных протечек воды в трюме. Если оборудование содержит чувствительную электронику, используют дополнительные слои пузырчатой пленки для гашения вибраций от работы двигателей корабля.

Определение центра тяжести обязательно перед подъемом любого асимметричного оборудования, например, токарного станка с тяжелой передней бабкой. Если закрепить стропы на равном удалении от краев, при отрыве от земли один край машины резко пойдет вниз, что приведет к соскальзыванию тросов или опрокидыванию.

Сначала специалисты изучают заводскую маркировку на корпусе, где производитель часто указывает точку центра масс специальным символом в виде перечеркнутого круга. Если такая отметка отсутствует, проводят пробный подъем на высоту 5-10 см для визуальной оценки наклона агрегата. В этом случае длину строп регулируют с помощью цепных натяжителей (талрепов) до достижения идеального горизонтального положения.

Для подъема сложных объектов применяют специальные траверсы с перемещаемой точкой подвеса, которая позволяет менять балансировку прямо в процессе работы. Когда центр тяжести находится очень высоко, используют методы строповки «в обхват» выше этой точки для исключения переворота груза при случайном рывке. Использование четырехветвевых строп разной длины помогает равномерно распределить нагрузку на крюк крана и избежать деформации станины.

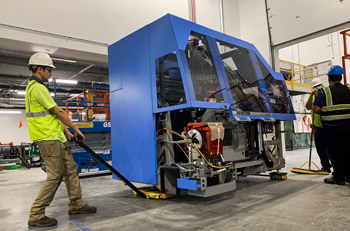

Для транспортировки тяжелых станков внутри помещений применяют подкатные такелажные тележки (роликовые системы) с грузоподъемностью от 5 до 100 т. Обычно комплект состоит из передней управляемой платформы с длинной ручкой и двух задних фиксированных тележек, которые соединяют между собой стальной штангой. Ролики изготавливают из высокопрочного нейлона или полиуретана, чтобы они не крошились под нагрузкой и не портили бетонное покрытие цеха.

Поворотная опора передней тележки позволяет совершать сложные маневры и разворачивать длинные станки в ограниченном пространстве. Платформы имеют низкий профиль высотой около 110 мм, что значительно упрощает подъем оборудования на небольшую высоту для установки на ролики.

Под основание станины тележки заводят с помощью гидравлических ломов или низкоподхватных домкратов, которые могут поднимать груз с зазором от пола всего 15 мм. Чтобы оборудование не соскользнуло с платформ при движении, рабочие поверхности тележек снабжают резиновыми антифрикционными ковриками. Если перемещение происходит по полу с небольшими неровностями, используют системы на гусеничном ходу или с роликами большого диаметра.

Демонтаж отдельных узлов станка проводят в тех случаях, когда его транспортные габариты превышают допустимые нормы для перевозки по дорогам общего пользования. Обычно снимают выступающие части: кабинетную защиту, транспортеры для стружки, выносные пульты управления и инструментальные магазины. Это позволяет уменьшить ширину груза до 2.5 м, что избавляет от необходимости получения специальных разрешений и найма машин сопровождения.

Разборка обязательна для станков с высоким центром тяжести, которые могут опрокинуться при резком повороте грузовика или при сильном боковом ветре. Снятие тяжелых навесных агрегатов снижает нагрузку на станину и исключает появление микротрещин в чугуне при тряске.

Все демонтированные детали тщательно маркируют и упаковывают в отдельные ящики с указанием принадлежности к основному станку. Электрические кабели и гидравлические шланги отсоединяют, а их разъемы закрывают защитными колпачками для исключения попадания пыли и влаги. Если в узлах присутствуют подвижные части, их жестко фиксируют транспортными болтами или деревянными распорками. Процесс разборки фиксируют на фото и видео для облегчения последующего монтажа на новом месте.

Для защиты хрупких и дорогих напольных покрытий от повреждений при перемещении тяжелых грузов используют настилы из листов березовой фанеры или стальных листов. Фанера толщиной 18-20 мм эффективно распределяет давление от колес погрузчика или роликовых тележек, предотвращая появление трещин в камне или полимере.

Если масса оборудования превышает 10 т, под фанеру дополнительно укладывают резиновые маты, которые гасят вибрации и исключают скольжение настила по гладкому полу. Места стыков листов выравнивают так, чтобы при переезде через них не возникало ударных нагрузок на покрытие. Такой подход позволяет выполнять такелажные работы в холлах бизнес-центров, лабораториях или выставочных залах без риска проведения дорогостоящего ремонта интерьера.

При использовании гидравлических домкратов под их основание обязательно подкладывают стальные плиты большой площади для исключения продавливания пола в точках опоры. Перемещение станков на воздушных подушках также является отличным способом защиты, так как в этом случае контакт твердых тел с поверхностью полностью отсутствует. Весь маршрут предварительно расчищают от строительного мусора и металлической стружки, которые могут вдавиться в эпоксидную смолу под весом машины.

Перевозка оборудования шириной более 2.55 м или высотой более 4 м требует использования низкорамных тралов и строгого соблюдения правил транспортировки крупногабаритных грузов. Сначала получают специальное разрешение в дорожных службах, где прописывают точный маршрут с учетом высоты мостов и грузоподъемности путепроводов.

Если ширина станка превышает 3.5 м, для предупреждения других водителей колонну должны сопровождать автомобили прикрытия с желтыми проблесковыми маячками. Скорость движения такой машины ограничена 50-60 км/ч для обеспечения контроля над тяжелым прицепом при экстренном торможении. Станок на платформе крепят только цепными стяжками, так как синтетические ремни могут растянуться под весом металла или перетереться об острые края.

Для снижения общей высоты груза используют тралы с «постелью» — заниженной центральной частью, где площадка находится всего в 30-50 см от уровня асфальта. Это позволяет провозить высокие прессы под линиями электропередач и в тоннелях без демонтажа их верхних частей. Все подвижные элементы станка (суппорты, столы) должны быть заблокированы в транспортном положении для исключения смещения центра тяжести в пути.

Проведение такелажа в сильный мороз требует особого внимания к состоянию металла и работе гидравлических механизмов из-за изменения свойств материалов на холоде. При температуре ниже -20℃ сталь становится более хрупкой, поэтому ударные нагрузки на строповочные проушины или рым-болты могут привести к их внезапному разрушению.

Перед началом подъема все металлические элементы оснастки проверяют на отсутствие микротрещин и инея, который может вызвать проскальзывание тросов. Гидравлическое масло в домкратах и кранах густеет, поэтому технику предварительно прогревают на холостом ходу для восстановления нормальной скорости работы клапанов. Персонал должен работать в теплой одежде, которая не стесняет движений и не может зацепиться за выступающие части оборудования.

Если станок перемещают из холодного склада в теплый цех, на его поверхностях мгновенно образуется обильный конденсат, способный вызвать коррозию. Чтобы этого избежать, оборудование распаковывают только после того, как температура металла сравняется с температурой воздуха в помещении. Площадки для работы крана очищают от снега и льда, а также посыпают песком для обеспечения надежного сцепления опор с грунтом.

Датчики удара и наклона устанавливают на упаковку высокоточного оборудования для фиксации любых нарушений правил транспортировки и погрузки. Эти одноразовые устройства мгновенно меняют цвет или выдают цифровой сигнал, если станок подвергся резкому толчку или был наклонен сверх допустимого угла.

Такая индикация служит мощным дисциплинирующим фактором для водителей и крановщиков, так как они знают о неотвратимости фиксации любого инцидента. При получении груза специалисты первым делом проверяют состояние этих меток: если датчик сработал, станок подвергают углубленной диагностике еще до начала монтажа. Это позволяет вовремя обнаружить скрытые повреждения подшипников шпинделя или смещение оптических линеек.

Наличие записей о срабатывании датчиков — неоспоримое доказательство при решении споров со страховыми компаниями или транспортными фирмами. Современные электронные регистраторы (логгеры) записывают не только факт удара, но и время, силу и направление воздействия в трех осях. Также они могут фиксировать температуру и влажность внутри ящика на всем пути следования от завода до заказчика. Эта информация помогает понять, в какой момент произошел сбой и кто из подрядчиков несет за него материальную ответственность.
