Труба бесшовная горячедеформированная (г/д)
Разместить заказ
Выбрать исполнителя
Труба бесшовная горячедеформированная:
особенности производства и стандарты
Бесшовные горячедеформированные трубы – это один из ключевых видов металлопроката, который широко применяется во многих отраслях промышленности: нефтегазовой, химической, энергетической, строительной, машиностроительной. Главным отличием таких труб является отсутствие сварных швов, что обеспечивает им повышенную прочность, надежность и устойчивость к внутренним давлениям и нагрузкам.
Данный вид труб выпускается в соответствии с целым рядом государственных стандартов (ГОСТ), регламентирующих геометрические параметры, механические и химические характеристики, а также условия испытаний и приемки продукции.
В этой статье мы подробно рассмотрим процесс производства горячедеформированных бесшовных труб, используемые марки стали, основные этапы технологического цикла, а также нормативные документы, определяющие требования к качеству и характеристикам данного металлопроката.
Основные характеристики горячедеформированных бесшовных труб
Трубы изготавливаются методом горячей деформации цельных заготовок (слитков или блюмов), что обеспечивает однородную структуру металла и равномерное распределение механических свойств по всей длине изделия. Бесшовные трубы отличаются повышенной прочностью и пластичностью, устойчивы к воздействию высоких давлений, температур и агрессивных сред.
Благодаря разнообразию технологических процессов и методов деформации достигается производство труб с различными диаметрами, толщинами стенок и длинами, что позволяет точно подбирать продукцию под конкретные условия эксплуатации.
Марки стали и материалы
Для изготовления горячедеформированных бесшовных труб используются различные марки легированных, углеродистых и коррозионно-стойких сталей. Конкретный выбор зависит от условий эксплуатации: давления, температуры, среды (газ, вода, нефтепродукты, химические реагенты), а также требований к прочности и долговечности.
Наиболее часто применяемые марки сталей для производства горячедеформированных труб в соответствии с ГОСТ, могут включать:
- углеродистые стали (например, Ст20, Ст35, Ст45). Распространены в строительстве и машиностроении, применяются для систем трубопроводов со средними нагрузками;
- легированные стали (например, 09Г2С, 12Х1МФ, 15ХМ и другие). Используются в условиях повышенных температур, давлений, агрессивных сред и требования к длительной выносливости;
- нержавеющие и жаропрочные стали (например, 12Х18Н10Т). Применяются в химической, нефтегазовой и энергетической отраслях, где важна стойкость к коррозии и окислению.

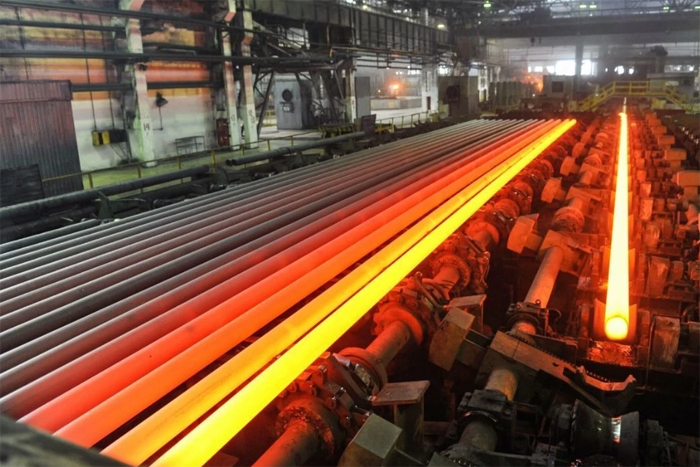

Технологический процесс производства
Процесс изготовления горячедеформированных бесшовных труб включает в себя несколько основных этапов.
- Подготовка металлургического сырья. Производство стали в конвертерах или электропечах. Разливка стали в слитки или непрерывная разливка с получением заготовок квадратного или круглого сечения (блюм, блюмовая или трубная заготовка);
- Нагрев заготовки. Перед процессом прошивки заготовка нагревается в печах до высоких температур (обычно 1200–1250 °C). Это необходимо для придания металлу пластичности, снижения сопротивления деформации и обеспечения равномерного распределения температуры по всей массе.

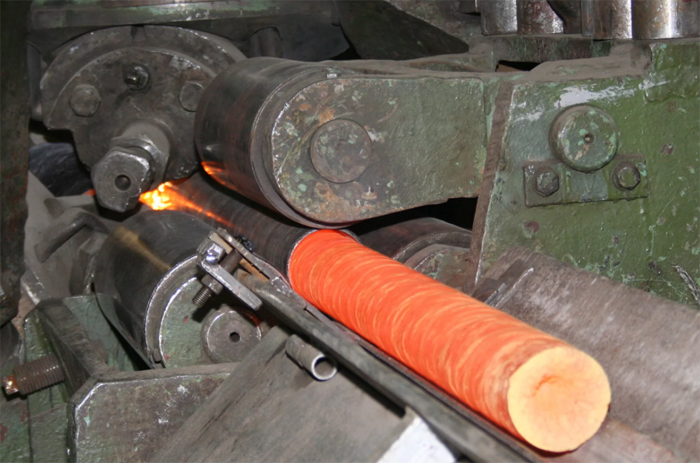

- Прошивка и формирование гильзы. Ключевой этап – превращение цельной заготовки в полую гильзу. Для этого применяют прошивные станы (например, стан с наклонными валками), в которых раскаленная заготовка деформируется и одновременно происходит формирование центрального отверстия. На этом этапе образуется толстостенная гильза, лишенная сварных швов;

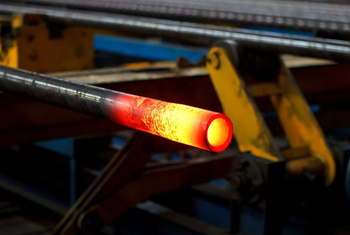

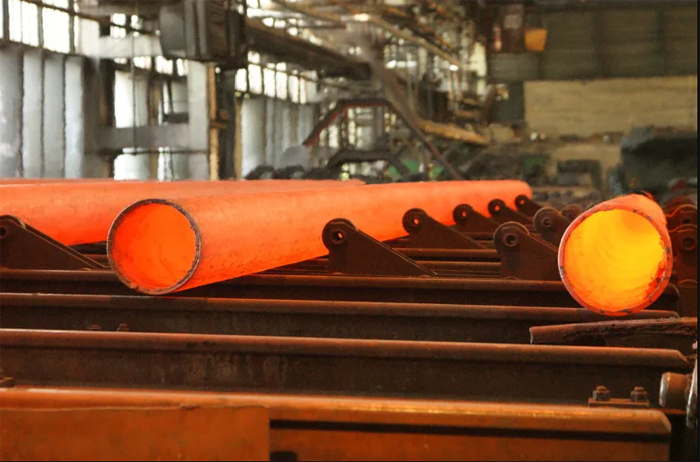

- Раскатывание и удлинение трубы. Далее полученную гильзу подвергают раскатке на специальных станах (удлинительных, раскатных, калибровочных). В результате труба приобретает заданную толщину стенки, внешний и внутренний диаметр, а также достигается требуемая длина. Удлинение и обкатка на непрерывных трубопрокатных станах позволяют получить более точные геометрические размеры и улучшить структуру металла. Калибровка улучшает чистоту поверхности и точность размеров;
- Термическая обработка. В зависимости от марки стали и требований к конечным механическим свойствам трубу подвергают нормализации, закалке, отпуску или другим видам термической обработки. Это повышает прочность, пластичность, вязкость и устойчивость к воздействию внешних факторов.
Контроль качества
После термической обработки трубы охлаждают, при необходимости правят, обрезают до требуемой длины, производят контроль качества поверхности, удаляют окалину, маркируют и готовят к сдаче заказчику. Контроль качества бесшовных горячедеформированных труб осуществляется на всех этапах производства. В конце технологического цикла продукция проходит ряд испытаний и проверок:
- визуальный осмотр поверхности на отсутствие дефектов (трещин, расслоений, раковин);
- контроль геометрических параметров: измерение диаметра, толщины стенки, длины и овальности;
- механические испытания: проверка временного сопротивления разрыву, текучести, относительного удлинения, ударной вязкости;
- неразрушающий контроль: ультразвуковая дефектоскопия, вихретоковый контроль, рентгеновская проверка (при необходимости);
- химический анализ для подтверждения соответствия требованиям ГОСТ по составу стали.
Основные ГОСТ и нормативно-техническая документация
Производство бесшовных горячедеформированных труб в России регламентируется рядом стандартов. К числу наиболее распространенных относятся:
- ГОСТ 8732–78 «Трубы стальные бесшовные горячедеформированные. Ассортимент»: Определяет размеры, предельные отклонения по наружному диаметру и толщине стенки, длину и другие параметры горячедеформированных бесшовных труб;
- ГОСТ 8731–74 «Трубы стальные бесшовные. Общие технические условия»: Содержит общие технические требования к качеству металла, механическим свойствам, методам испытаний и приемке бесшовных труб;
- ГОСТы на конкретные марки сталей. Например, ГОСТ 5058, ГОСТ 19281, ГОСТ 4543 и другие, в которых регламентированы химический состав, механические свойства и условия термической обработки соответствующих марок сталей.
Для отдельных отраслей промышленности или специальных условий эксплуатации (повышенные давления, высокие температуры, коррозионно-активные среды) применяются дополнительные стандарты и технические условия, учитывающие особенности эксплуатации продукции.
Применение бесшовных горячедеформированных труб
- Нефтегазовая отрасль. Используются для магистральных нефтепроводов, газопроводов, обустройства скважин и перерабатывающих заводов.
- Энергетика. Применение в котлотрубах, паропроводах, трубных узлах ТЭЦ и АЭС, где трубы испытывают высокие температуры и давления.
- Машиностроение и металлообработка. Элементы гидравлических систем, детали механизмов, цилиндры, поршни, валы.
- Строительство. Каркасы промышленных сооружений, конструктивные элементы, несущие опоры.
- Химическая и нефтехимическая промышленность. Трубопроводы для агрессивных сред, аппаратура химических реакторов, теплообменников.
Бесшовные горячедеформированные трубы – это высококачественный металлопрокат, изготовленный по строгим государственным стандартам, гарантирующим надежность, долговечность и устойчивость к сложным условиям эксплуатации. Производственный процесс включает в себя многоступенчатую технологию: от сталеплавильного этапа и прошивки гильзы до термообработки, калибровки и финишной отделки.
Важную роль играют ГОСТы и иные нормативные документы, позволяющие обеспечить требуемый уровень качества и единые стандарты продукции на отечественном и международном рынке.
Знание особенностей производства и нормативной базы бесшовных горячедеформированных труб необходимо как специалистам, связанным с проектированием и монтажом трубопроводных систем, так и потребителям, стремящимся подобрать оптимальное решение для своих технологических и инженерных задач.
| Внешний диаметр, мм | Стоимость, руб./т | |||
|---|---|---|---|---|
|
Труба б/ш г/д 8
|
от 388 850 | |||
| Труба б/ш г/д 14 | по запросу | |||
| труба б/ш г/д 15 | от 427 000 | |||
| Труба б/ш г/д 19 | от 112 000 | |||
| Труба б/ш г/д 20 | от 450 000 | |||
| Труба б/ш г/д 21 | от 110 400 | |||
| Труба б/ш г/д 22 | от 112 000 | |||
| Труба б/ш г/д 23 | от 112 000 | |||
| Труба б/ш г/д 24 | от 103 000 | |||
| Труба б/ш г/д 25 | от 284 000 | |||
| Труба б/ш г/д 28 | от 156 000 | |||
| Труба б/ш г/д 29 | от 189 900 | |||
| Труба б/ш г/д 32 | по запросу | |||
| Труба б/ш г/д 32 | от 181 000 | |||
| Труба б/ш г/д 33.7 | от 183 000 | |||
| Труба б/ш г/д 34 | от 103 500 | |||
| Труба б/ш г/д 35 | от 169 000 | |||
| Труба б/ш г/д 36 | от 112 000 | |||
| Труба б/ш г/д 37 | от 189 900 | |||
| Труба б/ш г/д 38 | от 157 380 | |||
| Труба б/ш г/д 40 | от 179 990 | |||
| Труба б/ш г/д 42 | от 155 800 | |||
| Труба б/ш г/д 45х2 | от 112 000 | |||
| Труба б/ш г/д 47 | от 189 900 | |||
| Труба б/ш г/д 48 | от 112 000 | |||
| Труба б/ш г/д 50 | от 161 000 | |||
| Труба б/ш г/д 51 | от 130 000 | |||
| Труба б/ш г/д 53 | от 428 700 | |||
| Труба б/ш г/д 54 | от 161 000 | |||
| Труба б/ш г/д 56 | от 449 700 | |||
| Труба б/ш г/д 57 | от 183 000 | |||
| Труба б/ш г/д 60 | от 183 000 | |||
| Труба б/ш г/д 61 | от 140 000 | |||
| Труба б/ш г/д 63.5 | от 161 000 | |||
| Труба б/ш г/д 65 | от 134 460 | |||
| Труба б/ш г/д 68 | от 183 000 | |||
| Труба б/ш г/д 70 | от 183 000 | |||
| Труба б/ш г/д 73 | от 183 000 | |||
| Труба б/ш г/д 76 | от 183 000 | |||
| Труба б/ш г/д 78 | от 158 000 | |||
| Труба б/ш г/д 80 | от 140 400 | |||
| Труба б/ш г/д 83 | от 183 000 | |||
| Труба б/ш г/д 88.9 | от 135 000 | |||
| Труба б/ш г/д 89 | от183 000 | |||
| Труба б/ш г/д 93 | от 158 000 | |||
| Труба б/ш г/д 95 | по запросу | |||
| Труба б/ш г/д 100 | от 145 000 | |||
| Труба б/ш г/д 102 | от 149 990 | |||
| Труба б/ш г/д 102 | по запросу | |||
| Труба б/ш г/д 103 | от 125 400 | |||
| Труба б/ш г/д 104 | от 149 900 | |||
| Труба б/ш г/д 108 | от 149 900 | |||
| Труба б/ш г/д 114 | от 149 900 | |||
| Труба б/ш г/д 120 | от 200 900 | |||
| Труба б/ш г/д 121 | от 134 990 | |||
| Труба б/ш г/д 122 | от 85 990 | |||
| Труба б/ш г/д 125 | от 150 000 | |||
| Труба б/ш г/д 127 | от 145 000 | |||
| Труба б/ш г/д 130 | от 130 000 | |||
| Труба б/ш г/д 131 | от 119 000 | |||
| Труба б/ш г/д 133 | от 145 000 | |||
| Труба б/ш г/д 136 | от 140 000 | |||
| Труба б/ш г/д 138 | от 142 000 | |||
| Труба б/ш г/д 139.7 | от 90 000 | |||
| Труба б/ш г/д 140 | от 162 000 | |||
| Труба б/ш г/д 146 | от 126 000 | |||
| Труба б/ш г/д 150 | от 125 000 | |||
| Труба б/ш г/д 152 | от 130 000 | |||
| Труба б/ш г/д 159 | от 168 000 | |||
| Труба б/ш г/д 160 | от 294 000 | |||
| Труба б/ш г/д 165 | от 130 000 | |||
| Труба б/ш г/д 168 | от 158 000 | |||
| Труба б/ш г/д 172 | от 158 000 | |||
| Труба б/ш г/д 176 | от 140 000 | |||
| Труба б/ш г/д 177 | от 115 000 | |||
| Труба б/ш г/д 178 | от 130 000 | |||
| Труба б/ш г/д 178 | от 182 600 | |||
| Труба б/ш г/д 180 | от 158 000 | |||
| Труба б/ш г/д 185 | от 199 900 | |||
| Труба б/ш г/д 190 | от 130 000 | |||
| Труба б/ш г/д 193.7 | от 395 700 | |||
| Труба б/ш г/д 194 | от 139 990 | |||
| Труба б/ш г/д 196 | от 250 000 | |||
| Труба б/ш г/д 198 | от 115 000 | |||
| Труба б/ш г/д 200 | от 125 000 | |||
| Труба б/ш г/д 203 | от 139 900 | |||
| Труба б/ш г/д 210 | от 133 000 | |||
| Труба б/ш г/д 212 | от 439 700 | |||
| Труба б/ш г/д 215 | от 125 000 | |||
| Труба б/ш г/д 219 | от 125 000 | |||
| Труба б/ш г/д 225 | от 279 000 | |||
| Труба б/ш г/д 230 | от 391 700 | |||
| Труба б/ш г/д 235 | от 161 500 | |||
| Труба б/ш г/д 245 | от 163 000 | |||
| Труба б/ш г/д 250 | от 208 500 | |||
| Труба б/ш г/д 254 | от 364 700 | |||
| Труба б/ш г/д 259 | от 401 700 | |||
| Труба б/ш г/д 265 | от 150 000 | |||
| Труба б/ш г/д 267.4 | от 240 000 | |||
| Труба б/ш г/д 273 | от 163 000 | |||
| Труба б/ш г/д 285 | от 284 680 | |||
| Труба б/ш г/д 286 | по запросу | |||
| Труба б/ш г/д 299 | от 168 000 | |||
| Труба б/ш г/д 300 | от 361 700 | |||
| Труба б/ш г/д 306 | от 395 700 | |||
| Труба б/ш г/д 315 | от 120 000 | |||
| Труба б/ш г/д 318 | от 92 000 | |||
| Труба б/ш г/д 323.8 | от 145 000 | |||
| Труба б/ш г/д 325 | от 114 130 | |||
| Труба б/ш г/д 330 | от 407 700 | |||
| Труба б/ш г/д 340 | от 125 000 | |||
| Труба б/ш г/д 351 | от 173 000 | |||
| Труба б/ш г/д 355 | от 125 000 | |||
| Труба б/ш г/д 356 | от 178 500 | |||
| Труба б/ш г/д 377 | от 66 000 | |||
| Труба б/ш г/д 402 | от 164 500 | |||
| Труба б/ш г/д 406 | от 130 000 | |||
| Труба б/ш г/д 419 | от 186 400 | |||
| Труба б/ш г/д 426 | от 85 000 | |||
| Труба б/ш г/д 430 | от 92 500 | |||
| Труба б/ш г/д 450 | от 239 400 | |||
| Труба б/ш г/д 457 | от 335 000 | |||
| Труба б/ш г/д 465 | от 238 500 | |||
| Труба б/ш г/д 480 | по запросу | |||
| Труба б/ш г/д 485 | от 692 700 | |||
| Труба б/ш г/д 490 | от 464 700 | |||
| Труба б/ш г/д 500 | от 245 000 | |||
| Труба б/ш г/д 508 | от 335 000 | |||
| Труба б/ш г/д 530 | по запросу | |||
| Труба б/ш г/д 550 | от 279 990 | |||
| Труба б/ш г/д 560 | от 450 000 | |||
| Труба б/ш г/д 572 | по запросу | |||
| Труба б/ш г/д 575 | по запросу | |||
| Труба б/ш г/д 580 | от 692 700 | |||
| Труба б/ш г/д 600 | по запросу | |||
| Труба б/ш г/д 609.6 | от 507 000 | |||
| Труба б/ш г/д 610 | по запросу | |||
| Труба б/ш г/д 620 | по запросу | |||
| Труба б/ш г/д 630 | от 305 000 | |||
| Труба б/ш г/д 650 | от 150 000 | |||
| Труба б/ш г/д 660 | от 692 000 | |||
| Труба б/ш г/д 700 | от 614 800 | |||
| Труба б/ш г/д 710 | от 130 000 | |||
| Труба б/ш г/д 720 | от 64 000 | |||
| Труба б/ш г/д 760 | от 130 000 | |||
| Труба б/ш г/д 800 | по запросу | |||
| Труба б/ш г/д 900 | по запросу | |||
| Труба б/ш г/д 920 | от 180 000 | |||
| Труба б/ш г/д 1050 | по запросу | |||
| Труба б/ш г/д 1100 | от 160 000 | |||
