Труба бесшовная холоднодеформированная (х/д)

Холодную обработку проводят при комнатной температуре, когда металл уже остыл после первичной выплавки и прошивки. Горячую деформацию выполняют при нагреве заготовки до +1200℃, что делает сталь очень мягкой и податливой.

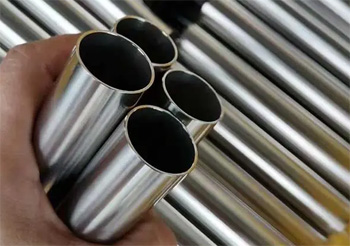

Когда заготовку прокатывают без нагрева, кристаллическая решетка металла сильно уплотняется и приобретает особые прочностные свойства. Холодный метод позволяет получать трубы с экстремально тонкими стенками - до 0.2 мм, которые невозможно изготовить в горячем цехе из-за быстрой потери температуры тонкого слоя стали. Поверхность холоднотянутой трубы получается зеркально гладкой, потому что в процессе отсутствует контакт раскаленного железа с кислородом.

Технология требует использования мощных волочильных станов и прецизионного инструмента из твердых сплавов. Горячекатаная заготовка перед подачей в линию проходит стадию травления для полного удаления окалины. Холодный прокат гарантирует минимальные отклонения по диаметру, так как металл не дает температурной усадки при остывании.

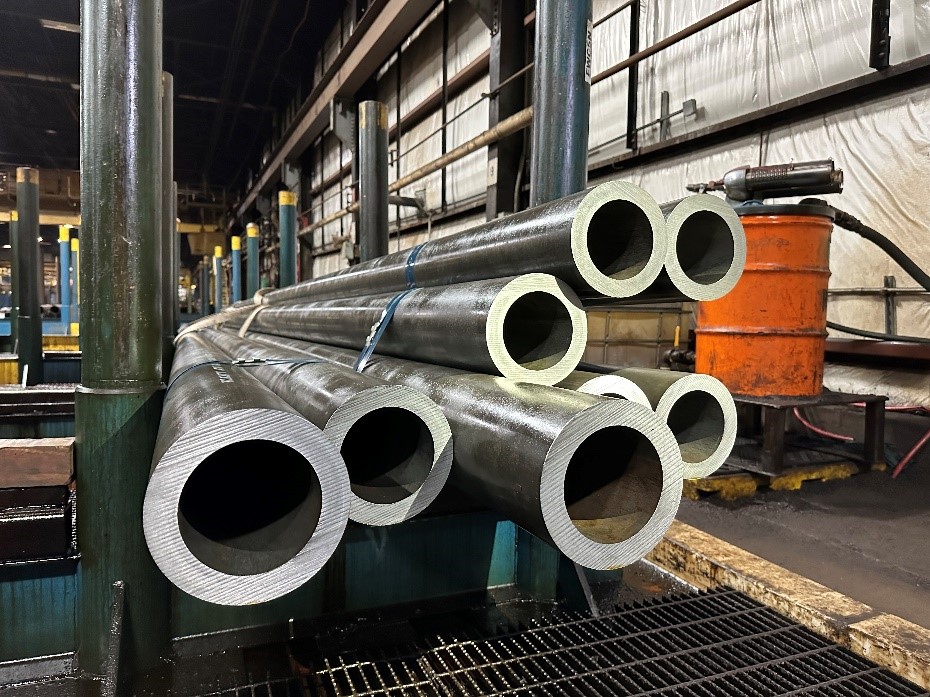

В качестве исходного материала всегда используют горячедеформированные бесшовные трубы большего диаметра. Эти заготовки называют передельным подкатом, их качество напрямую определяет характеристики финишного изделия.

Трубу-заготовку тщательно проверяют на отсутствие внутренних расслоений и поверхностных трещин перед началом волочения. Сталь должна иметь однородную структуру, так как любой микроскопический дефект в процессе вытяжки может привести к разрыву металла.

Подкат подвергают механической правке для устранения кривизны, которая мешает вхождению инструмента внутрь канала. Если заготовка имеет следы ржавчины или окалины, их удаляют в ваннах с растворами кислот. Для производства используют качественные углеродистые сплавы типа стали 10 или 20, а также легированные составы с добавлением хрома и марганца. Чистота исходного металла по вредным примесям серы и фосфора ограничивается государственными стандартами.

Холодная вытяжка вызывает механическое упрочнение структуры стали, из-за чего металл теряет пластичность и становится хрупким. Это физическое явление блокирует возможность дальнейшего уменьшения диаметра, так как труба может просто лопнуть в фильере.

Для возвращения материалу вязкости используют термический отжиг в печах с защитной атмосферой. Металл нагревают до +700℃ и выдерживают в течение заданного времени для полной рекристаллизации зерен стали. После медленного охлаждения внутренние напряжения исчезают, а заготовка вновь способна выдержать сильные обжатия в валках или волоках.

Режим нагрева подбирают индивидуально для каждой марки сплава, чтобы исключить рост крупного зерна и сохранить прочность. Использование азота или водорода внутри печи предотвращает окисление поверхности, поэтому труба остается светлой и чистой. Промежуточный отжиг позволяет проводить глубокую деформацию в несколько проходов до достижения нужной толщины стенки. Число таких циклов зависит от сложности заказа и пластичности исходной стали.

Стандарт устанавливает жесткие нормы на предельные отклонения размеров для холоднодеформированного проката. Для труб высокой точности допуск по наружному диаметру может составлять всего 0.05 мм при малых сечениях. Подобная прецизионность позволяет монтировать изделия в узлы сложных механизмов без дополнительной механической доработки.

Обычная точность допускает отклонения в пределах 0.8-1% от номинального значения, чего достаточно для общих инженерных нужд. Контроль геометрии проводят лазерными или цифровыми измерительными приборами в нескольких точках каждой трубы.

Стабильность толщины стенки также строго регламентируют для предотвращения появления слабых мест под давлением. Разностенность не должна выходить за рамки суммарных допусков, иначе труба может потерять устойчивость при изгибе. Точность калибровки на станах ХПТ обеспечивает идеальное вхождение трубы в соединительные муфты и фитинги.

Да, причем метод холодной вытяжки признают единственным способом получения капиллярных трубок с толщиной стенки от 0.2 мм. Процесс многократной протяжки через фильеры малого диаметра позволяет плавно уменьшать сечение металла до микронных величин. Подобные изделия обладают высокой гибкостью при сохранении абсолютной герметичности монолитного канала. Соотношение внешнего диаметра к толщине стенки в таких моделях может достигать значения 40 или 50.

На производстве для работы с тонким металлом применяют метод волочения на подвижной оправке для исключения смятия заготовки. Острый контроль натяжения полотна предотвращает разрывы и образование гофр на поверхности. Тончайшие трубки поставляют в бухтах или прямых отрезках в зависимости от диаметра сечения. Слой стали в 0.5 мм после холодной деформации выдерживает значительное внутреннее давление за счет уплотнения кристаллической структуры.

Явление наклепа при холодной прокатке кардинально меняет механические характеристики проката без изменения его химического состава. В процессе вытяжки зерна стали вытягиваются вдоль оси деформации, что приводит к росту предела текучести и твердости материала. Проволока или труба после холодного стана становится в 1.5 или 2 раза прочнее исходной горячекатаной заготовки.

Эта особенность позволяет проектировать нагруженные узлы из более тонкого и легкого металла. Высокая плотность кристаллической решетки обеспечивает отличную сопротивляемость стали абразивному износу и трению.

Повышение прочности сопровождается снижением относительного удлинения, поэтому металл становится менее пластичным. Пружинные свойства стали возрастают, что важно для изготовления деталей, работающих на постоянный изгиб или кручение. Инженеры учитывают эффект упрочнения при расчете надежности каркасов и трубопроводов высокого давления. Если требуется вернуть металлу мягкость для последующей сварки, применяют финальный отжиг.

Технологическая смазка необходима для снижения коэффициента трения в зоне контакта металла с твердосплавной фильерой. При волочении возникают огромные давления, которые могут привести к налипанию частиц стали на инструмент и появлению глубоких задиров. Поэтому на поверхность заготовки наносят специальные эмульсии, мыльные порошки или восковые составы перед подачей в стан.

Смазочный слой работает как разделительный барьер, обеспечивая плавное скольжение трубы через отверстие калибра. Эффективная смазка предотвращает перегрев металла и инструмента и сохраняет структуру сплава неизменной.

Состав смазочного вещества подбирают исходя из марки стали и требуемой чистоты поверхности финиша. После завершения процесса остатки масел обязательно удаляют в моечных машинах для подготовки труб к термической обработке или покраске. Наличие жировой пленки в печи может вызвать потемнение металла и образование пятен, поэтому обезжиривание проводят с особой тщательностью.

Травление в растворах серной или соляной кислоты проводят для полного очищения поверхности от оксидной корки и ржавчины. Твердые частицы окалины при холодной деформации могут вдавиться в тело трубы и создать неустранимые дефекты. Кислота вступает в реакцию с оксидами железа и растворяет их, не повреждая основной слой стали. После ванны трубы промывают проточной водой и подвергают нейтрализации остатков реагентов щелочными составами.

Процесс также позволяет выявить скрытые пороки заготовки: раковины, закаты и микротрещины становятся хорошо заметными на чистой стали. Для повышения эффективности в растворы добавляют ингибиторы коррозии, которые блокируют перетравливание металла. Химическая подготовка обеспечивает химическую чистоту поверхности, необходимую для получения качественного зеркального блеска при полировке. Сушат трубы в камерах горячего воздуха, чтобы мгновенно удалить влагу из пор.

Гидравлические магистрали требуют безупречной чистоты внутреннего канала и высокой точности посадочных диаметров. Холоднодеформированные трубы обладают идеально гладкой внутренней поверхностью, что исключает возникновение турбулентности и шума в потоке масла.

Отсутствие шва гарантирует надежную работу системы при импульсных нагрузках и гидроударах до 400 атмосфер. Прецизионный прокат позволяет использовать стандартные уплотнения и фитинги без риска протечек по резьбе или в местах зажима. Высокая твердость стенок препятствует эрозионному износу при движении абразивных частиц в жидкости.

Плотная структура металла сохраняет герметичность системы на протяжении всего срока службы промышленного оборудования. Трубы легко поддаются гибке на малых радиусах для компактного размещения внутри корпусов станков и прессов. Использование стали марки 20 или 30ХГСА обеспечивает необходимый запас прочности при минимальном сечении.

Высокая цена продукции обусловлена сложностью технологического цикла и большими энергозатратами на обработку металла. Процесс холодного волочения включает множество подготовительных и финишных операций: травление, промывку, сушку, нанесение смазки.

Каждый проход трубы через стан требует значительного времени и использования дорогостоящего твердосплавного инструмента. Металл подвергается многократному термическому отжигу для восстановления пластичности, что повышает расход электроэнергии или газа. Масштабные цехи для холодной деформации требуют сложной системы очистки сточных вод после ванн травления.

Трудозатраты персонала на контроль точности и проведение лабораторных испытаний тоже вносят вклад в итоговую смету. Низкий коэффициент выхода годного материала из-за обрезки концов и технологических потерь увеличивает себестоимость тонны проката. Но уникальные характеристики в виде идеальной гладкости и точности размеров позволяют экономить на последующей обработке деталей.
