Труба прямоугольная

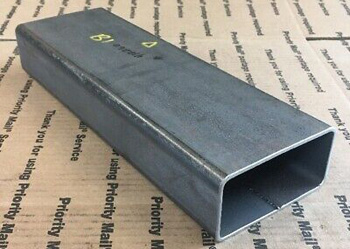

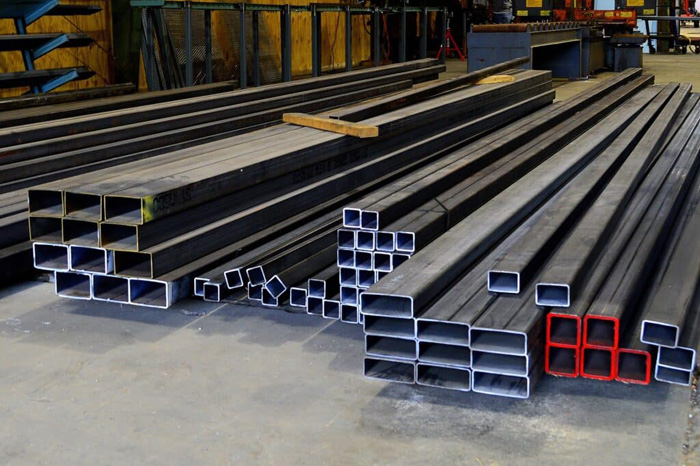

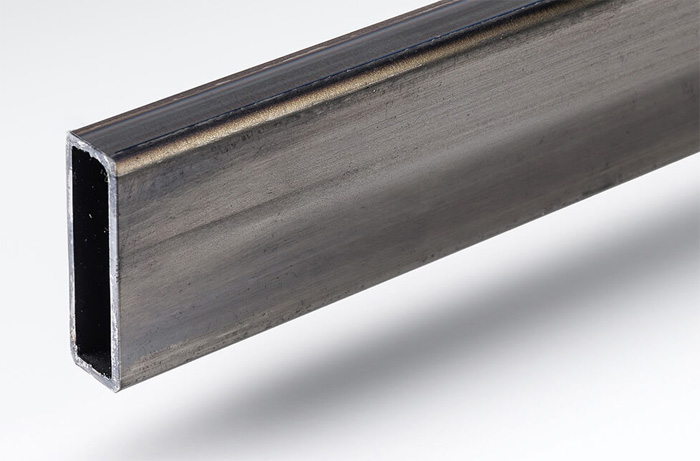

Прямоугольное сечение позволяет более эффективно распределять нагрузку, когда основное давление на конструкцию идет только в одной плоскости. В таких случаях трубу располагают длинным ребром вдоль вектора силы, потому что такое положение значительно увеличивает сопротивление прогибу. Квадратный профиль имеет одинаковую жесткость во всех направлениях, но проигрывает прямоугольнику при создании длинных горизонтальных пролетов.

Использование прямоугольной трубы помогает уменьшить общую металлоемкость здания, так как инженеры подбирают оптимальное соотношение сторон под конкретную задачу. Если конструкцию проектируют для работы под большим вертикальным весом, узкий и высокий профиль справляется с задачей лучше.

Второй плюс — экономия свободного пространства внутри помещения или в теле стены. Прямоугольную трубу можно легко спрятать под обшивкой из гипсокартона или панелей, так как она имеет малую глубину по одной из осей. При этом прочностные характеристики каркаса остаются на высоком уровне из-за большой высоты профиля. Квадратные трубы занимают больше места, когда требуется обеспечить аналогичный момент сопротивления.

При устройстве балок и перемычек трубу всегда ставят на узкое ребро, чтобы обеспечить максимальную жесткость на изгиб. В таком положении высота сечения становится определяющим фактором, который противодействует деформации металла под весом настила.

Если положить профиль на широкую сторону, его несущая способность снизится в несколько раз. Это приведет к заметному провисанию балки даже под собственной массой еще до начала эксплуатации объекта.

Перед началом работ на металл наносят разметку, которая помогает рабочим соблюдать правильное положение каждого элемента. Точный расчет инерции сечения для обеих осей позволяет избежать аварийных ситуаций в будущем. Когда работают с балками большой длины, их дополнительно укрепляют поперечными связями из труб меньшего размера. Это предотвращает скручивание основного профиля и сохраняет его вертикальную устойчивость под динамическими нагрузками.

Стальной прямоугольный профиль выбирают как альтернативу горячекатаному швеллеру при строительстве легких и средних металлоконструкций. Замкнутый контур трубы обладает гораздо лучшей устойчивостью к кручению, чем открытый П-образный профиль. Это позволяет создавать жесткие пространственные рамы без установки большого количества дополнительных раскосов и ребер.

Труба имеет меньший вес при аналогичных показателях прочности, что снижает нагрузку на фундамент и упрощает логистику. Гладкие внешние стенки профиля выглядят более эстетично и не требуют сложной подготовки перед финишной покраской. Внутренняя полость остается пустой, поэтому ее иногда используют для скрытой прокладки инженерных коммуникаций.

Но замена швеллера на трубу требует обязательного пересчета всех узлов соединения в проекте. Сварка замкнутого профиля имеет свои особенности, так как шов должен быть полностью герметичным для защиты металла от внутренней коррозии. Когда используют швеллер, крепление болтами выполнять проще из-за открытого доступа к полкам с обеих сторон.

Низколегированная сталь марки 09Г2С содержит марганец и кремний, поэтому сохраняет высокую прочность и пластичность при температуре до -70℃. Обычная углеродистая сталь при сильном морозе становится хрупкой и может треснуть даже при небольшом ударе или вибрации.

Трубы из 09Г2С выбирают для строительства нефтепроводов, мостовых переходов и тяжелых крановых эстакад. Материал обладает отличной свариваемостью и не требует предварительного подогрева стыков перед началом сварочных работ. Это значительно ускоряет монтаж конструкций в полевых условиях при неблагоприятной погоде.

Повышенный предел текучести стали позволяет уменьшить толщину стенки трубы без потери ее несущей способности. Когда проектируют масштабные объекты, использование легированного проката дает экономию веса до 20% по сравнению со сталью Ст3. Меньшая масса деталей упрощает работу подъемных механизмов и снижает затраты на транспортировку металла к месту сборки. Трубы из марки 09Г2С хорошо сопротивляются атмосферной коррозии и выдерживают длительные циклические нагрузки.

Для сборки надежной рамы легкового прицепа чаще всего закупают трубы с сечением 40×20 или 60×40 мм. Толщина стенки должна составлять не менее 2-3 мм, чтобы конструкция выдерживала удары при движении по неровным дорогам. Тонкий металл может быстро деформироваться в местах крепления осей или дышла под весом груза.

Прямоугольный профиль обеспечивает отличную жесткость на изгиб и позволяет легко закрепить листы обшивки или борта. При проектировании силовых элементов трубы располагают так, чтобы их большая сторона принимала на себя вертикальное давление. Правильный подбор сечения гарантирует, что прицеп не поведет в сторону при полной загрузке.

Перед сваркой все заготовки нарезают в размер и тщательно зачищают торцы от заусенцев и ржавчины. Особое внимание уделяют защите внутренних полостей от попадания воды, так как коррозия рамы изнутри — главная причина ее разрушения. Все открытые концы труб закрывают стальными заглушками и проваривают их сплошным герметичным швом.

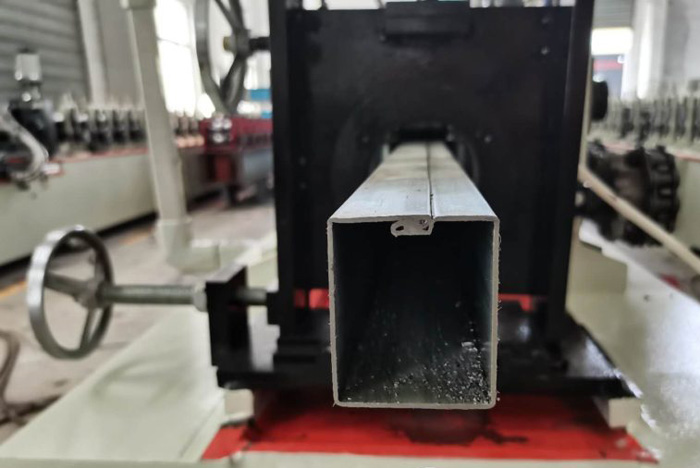

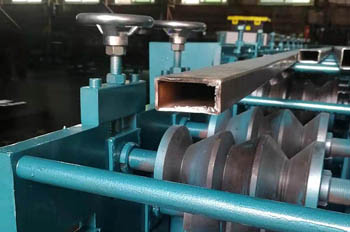

Заводы используют несколько видов неразрушающего контроля. Ультразвуковая дефектоскопия позволяет обнаружить скрытые поры, трещины и непровары внутри структуры металла. Специальный датчик перемещают вдоль шва, а прибор анализирует отражение звуковых волн от дефектов.

Когда труба предназначена для ответственных строительных конструкций, используют рентгенографический контроль для получения четкого снимка внутренней части соединения. Визуальный осмотр проводят на всех этапах производства для выявления внешних наплывов или прожогов стали.

Дополнительно трубы проверяют на сплющивание и раздачу, когда небольшие образцы подвергают механической деформации в прессе. Шов не должен давать трещин даже при значительном изменении формы сечения заготовки. Химический анализ металла подтверждает соответствие содержания углерода и легирующих добавок нормам ГОСТ.

Профильный прокат прямоугольного сечения — основа мебели в индустриальном стиле и минимализме. Четкие линии и ровные грани позволяют создавать лаконичные каркасы столов, стеллажей и диванов. Металл хорошо сочетается с натуральным деревом, стеклом и бетоном, что дает дизайнерам свободу в реализации идей.

Стальной каркас не рассыхается со временем и не скрипит при нагрузках в отличие от деревянных аналогов. Сварные соединения после шлифовки выглядят как единое целое, поэтому мебель имеет монолитный и надежный вид. Прямоугольная форма удобна для скрытого монтажа фурнитуры и установки выдвижных механизмов внутри рамы.

Для офисной мебели трубы служат кабель-каналами, внутри которых прячут провода от компьютеров и ламп. Тонкие профили 40×10 мм или 50×20 мм позволяют делать мебель изящной, но при этом она выдерживает большой вес книг или оргтехники.

Главная опасность для замкнутого профиля — накопление конденсата во внутренней полости при резких перепадах температур. Чтобы защитить металл изнутри, торцы труб герметично заваривают стальными пластинами или закрывают плотными пластиковыми заглушками. Полная герметизация исключает доступ кислорода и влаги к неокрашенной поверхности стали, что полностью останавливает процесс окисления.

Если конструкция имеет большие размеры, то внутри создают избыточное давление инертного газа или заполняют полость антикоррозийным составом. Для временной защиты на заводах трубы обрабатывают масляными эмульсиями, которые создают тонкую водоотталкивающую пленку.

В некоторых случаях внутри трубы просверливают небольшие дренажные отверстия в самых нижних точках конструкции. Это позволяет лишней влаге свободно вытекать наружу, не задерживаясь в углах профиля. Но такой метод требует регулярной проверки чистоты отверстий для предотвращения их засорения пылью или ржавчиной.

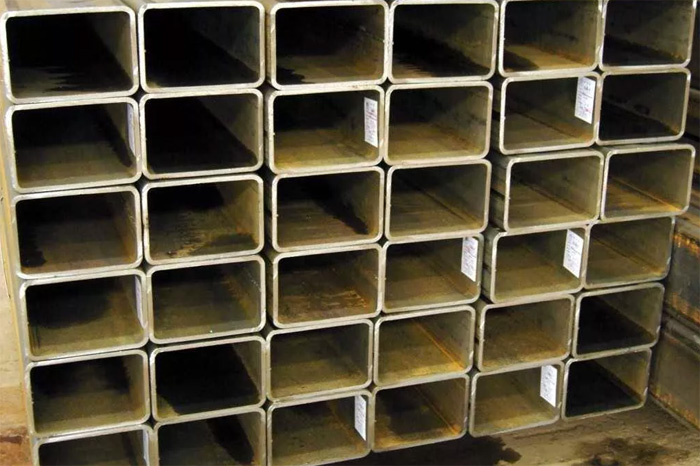

Наилучшую защиту дает использование оцинкованных труб, где защитный слой наносят на обе стороны металла еще на стадии производства ленты. Оцинковка предотвращает гниение стали даже в условиях постоянной влажности и агрессивной среды.

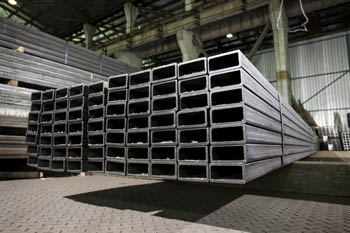

Такие трубы выбирают для строительства мостов, опор ЛЭП и тяжелых каркасов промышленных цехов. Отсутствие сварного шва в бесшовных горячекатаных вариантах гарантирует максимальную надежность при работе под высоким давлением или при сильных вибрациях. Металл обладает повышенной вязкостью и хорошо сопротивляется ударным нагрузкам в любых направлениях. Кроме того, горячая деформация снимает внутренние напряжения в стали, что исключает риск коробления деталей при сварке.

На поверхности такого проката всегда присутствует слой окалины, который защищает металл во время транспортировки и хранения на складе. Перед покраской поверхность очищают пескоструйным методом для обеспечения хорошей адгезии грунта.

Горячекатаные трубы имеют большие радиусы скругления углов по сравнению с холоднотянутыми аналогами. Это свойство учитывают при расчете площади контакта деталей в узлах соединений.

Деформация прямоугольного профиля без специального оборудования может привести к сплющиванию боковых стенок или появлению глубоких заломов. Для получения ровной дуги в гаражных условиях используют ручные роликовые трубогибы с настраиваемым прижимом. Трубу постепенно пропускают между валками, понемногу увеличивая усилие для достижения нужного радиуса.

Внутрь профиля можно засыпать сухой песок и плотно закрыть торцы пробками, чтобы сохранить объем полости. Песок создает внутреннее давление и поддерживает стенки металла изнутри в момент изгиба. Если металл имеет толщину более 3 мм, его предварительно прогревают газовой горелкой до темно-красного цвета.

При гибке «на ребро» требуется значительно большее усилие, чем при работе по широкой стороне профиля. Для таких задач выбирают мощные гидравлические станки, которые исключают перекос заготовки во время работы. После завершения процесса форму дуги проверяют по заранее изготовленному фанерному шаблону. Если на поверхности появились мелкие гофры, их аккуратно рихтуют молотком через деревянную проставку.

Для получения прочного Т-образного или углового стыка одну из труб подрезают так, чтобы она в точности повторяла контур другой детали. Проще всего выполнить подрезку под 45 градусов, когда оба торца плотно прилегают друг к другу по всей линии реза. Если соединение выполняют внахлест, в одной из труб делают фигурный вырез с помощью болгарки или плазмореза.

Точная подгонка исключает образование больших зазоров, которые ослабляют сварной шов и требуют лишнего расхода электродов. Перед сваркой детали фиксируют на ровной плите с помощью магнитных угольников или струбцин. Это предотвращает увод углов в сторону из-за температурного расширения металла.

Сначала наносят короткие прихватки по всем четырем углам профиля, а затем проваривают стык сплошным швом. При работе с тонкостенным металлом ток сварки уменьшают до минимума для исключения прожогов. После остывания шлак удаляют, а поверхность зачищают шлифовальным диском до блеска. Если узел будет находиться под большой нагрузкой, его дополнительно усиливают стальными косынками или внутренними вставками.

ГОСТ 8645-68 устанавливает предельные отклонения размеров прямоугольных труб для обеспечения их взаимозаменяемости и надежности. Для труб со стенкой до 3.5 мм допускают отклонение по толщине в пределах 10% от номинального значения. Если профиль имеет более толстые стенки, допуск может составлять до 12.5% в сторону уменьшения или увеличения. Эти колебания возникают из-за особенностей прокатки стальной ленты и износа валков на станке. Слишком тонкая стенка критично снижает несущую способность конструкции, поэтому такой металл подлежит отбраковке.

Ширина и высота профиля также имеют свои допуски, которые обычно не превышают 1% от внешнего размера трубы. Например, для трубы 100×50 мм отклонение по широкой грани может составлять до 1 мм. Несоблюдение этих норм приводит к сложностям при автоматизированной сварке и монтаже стандартных заглушек. Кривизна трубы по длине не должна превышать 1.5 мм на каждый метр, иначе собрать ровный каркас будет невозможно.
