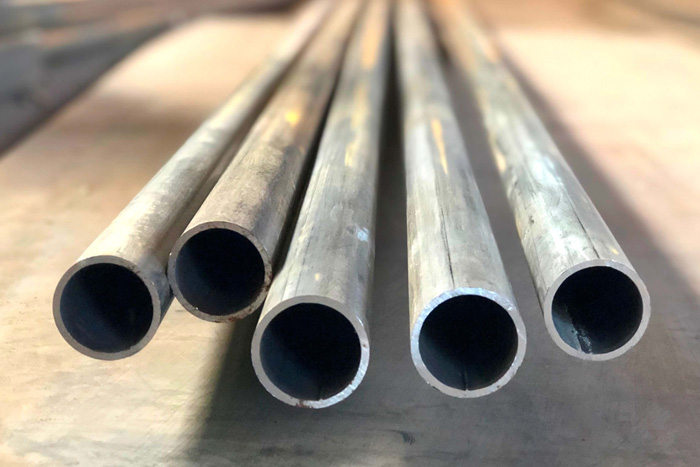

Труба водогазопроводная (ВГП)

Трубы ВГП производят строго по ГОСТу 3262-75, и этот нормативный документ предъявляет повышенные требования к качеству сварного соединения. Обычные электросварные изделия общего назначения могут иметь другие допуски по диаметру и толщине стенки. При изготовлении продукции ВГП инженеры закладывают усиление шва, чтобы он выдерживал не только гидравлическое давление, но и механические нагрузки при нарезании резьбы.

Специфика ВГП проката заключается в его ориентации на герметичные системы транспортировки воды и газа. Плотная структура металла в таких изделиях должна исключать появление микроскопических пор, через которые возможна утечка летучих веществ. Размеры водогазопроводного проката измеряют по параметру условного прохода, а не по наружному диаметру.

Такая система классификации обеспечивает полную совместимость труб с запорной арматурой, фитингами и счетчиками. В обычных электросварных трубах толщина стенки может варьироваться в широком диапазоне, но для ВГП установлены три жесткие категории. Контроль качества шва на линиях ВГП обязательно проводят при помощи рентгенографии или ультразвука.

Условный проход Ду (или DN) обозначает номинальный внутренний диаметр трубы в мм, который служит для подбора соединительных частей трубопровода. Реальный внутренний диаметр может незначительно отличаться от Ду из-за разницы в толщине стенок легких, обыкновенных и усиленных труб.

Когда инженеры проектируют сеть, они ориентируются на Ду для обеспечения расчетной пропускной способности системы. Эта цифра позволяет быстро найти нужные краны, муфты и тройники, которые имеют аналогичную маркировку. Например, труба Ду 25 имеет наружный диаметр 33.5 мм и к ней подходят любые стандартные резьбовые элементы на один дюйм.

Система условных проходов упрощает монтаж коммуникаций, так как унифицирует размеры изделий разных производителей. Значение Ду не является точной геометрической величиной, а представляет собой справочный индекс. При замене старых участков магистралей ориентируются именно на этот параметр для исключения сужения просвета канала. В технической документации Ду указывают без единиц измерения, например, Ду 50 или Ду 100.

Выбор категории трубы зависит от расчетного рабочего давления в системе и условий механического воздействия на коммуникации. Легкие трубы имеют минимальную толщину стенки и подходят для монтажа внутренних газопроводов низкого давления или временных водоводов. Обыкновенные обладают сбалансированными характеристиками и находят применение в большинстве систем центрального отопления и водоснабжения жилых домов.

Усиленные отличаются максимальной толщиной стали, что придает им высокую прочность и устойчивость к коррозии. Такие изделия выбирают для прокладки ответственных магистралей, которые работают под давлением до 3.1 МПа или находятся в зонах с риском внешних ударов.

Толщина стенки влияет на долговечность металла при контакте с агрессивной средой. В усиленных трубах запас стали на естественный коррозионный износ выше, поэтому срок их службы в грунте достигает 30 лет. Легкий прокат удобнее при ручном монтаже из-за малого веса, но он требует осторожности при сварке тонких кромок. Обыкновенная труба считается золотым стандартом для ЖКХ, так как она обеспечивает надежность при разумной металлоемкости.

Технология создания резьбовых соединений на легких ВГП трубах требует использования метода накатки, а не нарезки резцом. При нарезании часть металла удаляют, что ослабляет тонкую стенку легкой трубы и может привести к её разрыву в месте стыка. Накатка же деформирует сталь без снятия стружки, сохраняя целостность волокон и повышая твердость витков.

Если проект требует именно нарезной резьбы, правила рекомендуют переходить на обыкновенные или усиленные марки проката. Для труб Ду 15 или Ду 20 с малой толщиной стенки риск повреждения торца при работе плашкой крайне высок. Надежность резьбового узла определяет герметичность всей системы отопления или газоснабжения.

При использовании легких труб часто заменяют резьбу на сварные соединения для обеспечения максимальной прочности. Усиленные трубы позволяют выполнять глубокую цилиндрическую или коническую резьбу без потери несущей способности заготовки. Плотная фиксация фитинга на такой трубе исключает люфт и протечки при температурных расширениях металла.

Предельные нагрузки для ВГП-изделий зависят от группы их прочности и от наличия термической обработки. Обыкновенные и легкие трубы по ГОСТу 3262-75 должны выдерживать гидравлическое давление 2.4 МПа без признаков деформации и протечек. Для усиленных модификаций этот порог выше и составляет 3.1 МПа, что позволяет использовать их в напорных сетях.

На производстве каждую единицу продукции подвергают проверке на стендах, где внутреннюю полость наполняют водой под давлением. Если труба прошла тест успешно, металл сохраняет свою структуру и не имеет микротрещин в зоне сварного шва. При необходимости эксплуатации систем под более высоким давлением заказывают трубы с дополнительной проверкой или выбирают бесшовные аналоги.

Сталь марки Ст3пс обладает высокой вязкостью, поэтому трубы ВГП хорошо гасят гидроудары в городских сетях водоснабжения. Плотная связь молекул в сварном стыке гарантирует безопасность при пульсациях давления внутри газовых магистралей. Реальное давление разрыва трубы в несколько раз превышает нормативные показатели, что создает необходимый запас надежности.

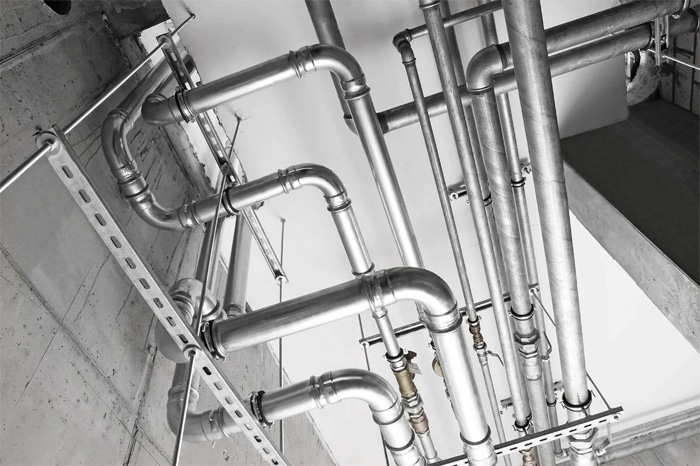

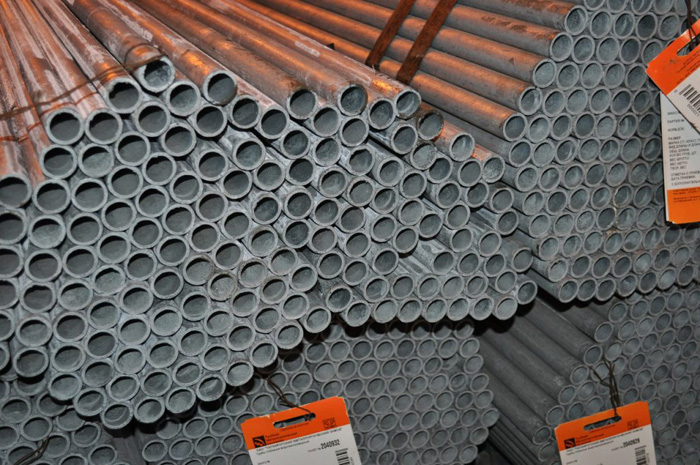

Цинковое покрытие создает на поверхности стали мощный антикоррозийный барьер, который блокирует контакт металла с кислородом и влагой. При транспортировке холодной воды на стенках труб постоянно образуется конденсат, который вызывает быстрое ржавление обычного черного проката.

Слой цинка массой от 200 г/кв.м работает как электрохимический протектор и защищает сталь даже при наличии мелких царапин. Оцинкованная труба сохраняет чистоту воды, так как внутри канала не образуются хлопья ржавчины и известковые отложения. Гладкая внутренняя поверхность снижает гидравлические потери и препятствует размножению бактерий.

Применение оцинкованных труб ВГП в системах отопления требует осторожности, так как при температуре воды выше +60℃ защитные свойства цинка могут снижаться. Но для хозяйственно-питьевых нужд этот материал остается самым долговечным решением среди стальных аналогов. Срок службы оцинкованной сети без капитального ремонта и замены участков достигает 40 лет.

Контроль целостности продольного стыка включает визуальный осмотр, неразрушающие методы и механические испытания образцов. На автоматических линиях используют ультразвуковые дефектоскопы, которые находят скрытые пустоты и непровары в режиме реального времени. Если датчик фиксирует неоднородность металла, участок трубы маркируют как бракованный. Также применяют вихретоковый метод контроля, который выявляет поверхностные трещины и задиры на шве.

Механические тесты проводят на отрезках труб из каждой партии продукции в заводской лаборатории. Испытание на сплющивание показывает способность шва выдерживать деформацию без образования трещин и надрывов. Трубу сжимают до определенного расстояния между стенками, при этом сварной стык должен находиться в зоне максимального изгиба. Тест на раздачу конусом подтверждает пластичность металла и надежность сплавления кромок при расширении диаметра.

Качественный шов имеет мелкозернистую структуру и по прочности не уступает основному телу заготовки. Результаты всех проверок фиксируют в сертификате качества, который сопровождает каждую отгрузку проката.

Трубы ВГП имеют универсальное назначение, поэтому изделия из одного мотка подходят для транспортировки и газа, и воды. Химический состав стали и технология сварки одинаковы для обеих сфер применения, если продукция соответствует ГОСТу 3262-75.

При монтаже систем отопления важно учитывать только толщину стенки и выбирать обыкновенные или усиленные трубы. Высокая температура теплоносителя вызывает термические расширения, которые тонкостенный легкий прокат может переносить хуже. Газовые сети обычно работают под низким давлением, но требуют идеальной герметичности резьбовых и сварных узлов.

Водопроводные трубы без оцинковки быстро ржавеют в системах отопления, если внутри циркулирует вода с высоким содержанием кислорода. Для долговечной работы радиаторных контуров мастера рекомендуют использовать подготовленную воду или антифризы с ингибиторами коррозии. Трубы ВГП легко выдерживают нагрев до +95℃ и кратковременные скачки до +115℃ без потери прочности.

Сборку трубопроводов из ВГП-проката выполняют при помощи электродуговой сварки или резьбовых фитингов. Сварное соединение обеспечивает максимальную герметичность и прочность магистрали, что критично для скрытых стояков и подземных участков.

Профессиональные сварщики используют инверторы и электроды малого диаметра для получения аккуратного и ровного шва. Перед сваркой торцы труб зачищают от ржавчины и масла на ширину 20 мм. Плотная стыковка деталей без зазоров предотвращает попадание расплавленного металла внутрь канала и сужение его сечения.

Резьбовое соединение выбирают для монтажа открытых сетей, установки приборов учета и запорной арматуры. На концах труб нарезают трубную цилиндрическую резьбу, которая обеспечивает надежную механическую фиксацию. Для герметизации стыков подходят льняная прядь с уплотнительной пастой или современные ФУМ-ленты и анаэробные герметики. Использование резьбы позволяет легко разбирать и ремонтировать отдельные узлы системы без применения режущего инструмента.

При неизменном наружном диаметре увеличение толщины стенки ведет к пропорциональному уменьшению внутреннего просвета трубы. Этот фактор необходимо учитывать при расчете гидравлического сопротивления и скорости движения среды в трубопроводе.

Например, труба Ду 20 имеет наружный размер 26.8 мм, но в легком исполнении её внутренний диаметр составит 21.8 мм, а в усиленном - всего 20.3 мм. Разница в 1.5 мм может существенно повлиять на работу систем с естественной циркуляцией теплоносителя.

Плотная структура усиленных труб обеспечивает высокую жесткость на больших пролетах без установки дополнительных опор. Однако уменьшение внутреннего диаметра повышает риск засорения канала при попадании строительного мусора или окалины. Для сохранения проектной мощности насосного оборудования подбирают трубы с учетом фактического проходного сечения.

Основным сырьем для выпуска водогазопроводного проката служат углеродистые стали обыкновенного качества по ГОСТу 380-2005. Чаще всего применяют марки Ст1пс, Ст2сп и Ст3пс, которые отличаются низкой стоимостью и отличной обрабатываемостью. Содержание углерода в этих сплавах находится в пределах от 0.06% до 0.22%, что гарантирует высокую пластичность и надежную свариваемость кромок.

Спокойные стали (с индексом сп) имеют более плотную и однородную структуру, так как они проходят полную дегазацию при выплавке. Такой металл не склонен к образованию скрытых пустот и трещин при термическом воздействии дуги.

Низкое содержание вредных примесей серы и фосфора обеспечивает ударную вязкость труб при низких температурах. Для регионов с суровым климатом заводы могут выпускать трубы из стали 08пс, которая лучше переносит холодную деформацию и гибку. Химический состав металла должен исключать выделение токсичных веществ в питьевую воду, что должно быть подтверждено санитарно-эпидемиологическими заключениями.

Гибку водогазопроводных труб проводят в холодном состоянии при помощи рычажных или гидравлических трубогибов. Для исключения сплющивания и разрыва металла важно использовать оправки и ролики, которые в точности соответствуют наружному диаметру заготовки.

Трубу располагают в станке так, чтобы сварной шов находился на нейтральной оси изгиба, а не в зоне максимального растяжения или сжатия. Подобная ориентация снижает риск раскрытия стыка и предотвращает появление микротрещин в структуре стали. Плавное приложение усилия позволяет волокнам металла перестроиться без образования гофр на внутренней стороне угла.

Минимальный радиус изгиба для труб ВГП должен составлять не менее 3-4 наружных диаметров изделия. При более крутых поворотах тонкостенный металл может лопнуть или критически уменьшить проходное сечение.

Для получения качественного сгиба на трубах Ду 32 и выше часто применяют метод горячей гибки с набивкой канала сухим песком. Песок поддерживает стенки изнутри и исключает их смятие при нагреве металла до +900℃. После остывания трубу тщательно промывают для удаления остатков абразива из внутренней полости.
