Зубопритирочная обработка

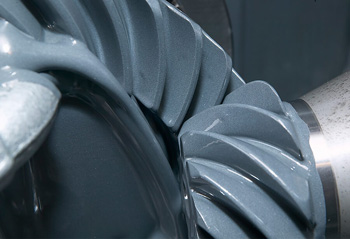

Для приготовления состава используют минеральное масло и порошок карбида кремния или электрокорунда. Зернистость абразива выбирают в зависимости от требуемой чистоты поверхности и величины припуска.

Когда компоненты смешивают, получается вязкая паста, которая надежно удерживается на зубьях чугунного притира. Состав должен равномерно распределяться по всей зоне контакта для обеспечения стабильного съема металла. Если паста станет слишком густой, она будет мешать плавному вращению и вызовет перегрев деталей. Правильный подбор концентрации порошка позволяет убирать неровности высотой до 5 мкм за короткий промежуток времени.

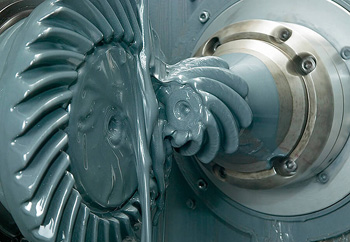

Смесь наносят на притир кистью или через автоматическую систему подачи прямо в зону зацепления. Масляная основа предотвращает коррозию металла и облегчает скольжение зерен по поверхности. Когда процесс завершают, паста полностью вырабатывает ресурс и превращается в темную массу с микроскопическими частицами стали. Нужно следить за свежестью состава, так как затупленные зерна абразива снижают производительность труда. Использование качественных компонентов гарантирует отсутствие глубоких царапин на финишном этапе.

Притиры изготавливают из серого чугуна марок СЧ15 или СЧ20, так как этот материал обладает пористой структурой. Мелкие зерна абразива легко внедряются в поверхность чугуна и превращают его в эффективный режущий инструмент. Если использовать более твердую сталь, порошок будет просто перекатываться и не сможет снимать слой металла с заготовки.

Чугун изнашивается быстрее закаленной шестерни, поэтому форму инструмента периодически восстанавливают на специальных станках. Относительная мягкость базы позволяет зернам абразива работать как микроскопические резцы без риска поломки кромки зуба.

Материал притира должен иметь однородную структуру без крупных включений шлака или пустот. Когда порошок шаржируют в чугун, он создает плотный слой, который сохраняет режущие свойства в течение нескольких часов. Этот метод обеспечивает высокую точность обработки, потому что инструмент плавно облегает профиль нарезаемого колеса. После работ чугунные колеса тщательно очищают и проверяют на соответствие заданным геометрическим параметрам.

Зубопритирка позволяет достичь шероховатости на уровне 0.32-0.16 мкм, что соответствует самым высоким техническим требованиям. После завершения цикла на металле исчезают следы от шлифовального круга или фрезы, которые всегда остаются после предварительных этапов.

Гладкая поверхность зуба лучше удерживает масляную пленку и исключает возникновение задиров при экстремальных нагрузках. Когда трение в зацеплении снижается, коэффициент полезного действия редуктора возрастает на 1-2%. Такая чистота обработки гарантирует долговечность передачи и исключает необходимость долгой обкатки механизма.

Для контроля качества используют профилометры, которые замеряют высоту микронеровностей в нескольких точках по ширине венца. Если требования проекта предусматривают зеркальный блеск, время притирки увеличивают и применяют мелкозернистые алмазные пасты. Качественная поверхность предотвращает появление усталостных трещин, которые часто начинаются из глубоких рисок. Когда деталь имеет идеальную гладкость, риск точечной коррозии в порах металла сводится к минимуму.

Метод со скрещенными осями обеспечивает более интенсивное скольжение зубьев друг по другу в процессе вращения. Когда заготовка и три притира находятся под углом 5-10°, абразивные зерна начинают работать одновременно в нескольких направлениях. Это позволяет эффективно убирать погрешности профиля и шага, которые возникли при нарезании или закалке.

Такое движение инструмента имитирует работу реальной передачи в условиях небольшого перекоса валов. В результате зубья приобретают форму, которая максимально приспособлена к реальным условиям эксплуатации. Перекрещивание осей также помогает сформировать правильное пятно контакта, которое должно располагаться в центральной части зуба. Когда оси параллельны, съем металла происходит менее активно и процесс требует большего времени.

Использование трех притиров одновременно позволяет равномерно распределить нагрузку и исключить отжатие шпинделя станка. Конструкция станка позволяет менять угол скрещивания для настройки режима под конкретный тип шестерни. Этот способ считается наиболее универсальным для обработки цилиндрических и косозубых колес.

При этом методе вокруг одной заготовки располагают три чугунных колеса, которые имеют разное направление наклона зубьев. Один притир делают прямозубым, а два других - со спиральными зубьями с левой и правой ориентацией.

Такая схема создает объемное воздействие на профиль заготовки и позволяет обрабатывать сразу все стороны зубьев. Когда шестерня вращается между ними, она самоцентрируется, что исключает возникновение радиального биения. Метод гарантирует высокую симметричность профиля и одинаковую толщину зубьев по всему периметру.

Нагрузку на каждый притир регулируют отдельно с помощью тормозных механизмов или гидравлических приводов. Когда давление возрастает, скорость съема металла увеличивается, но возрастает и риск перегрева заготовки. Три инструмента обеспечивают стабильность процесса и позволяют исправлять небольшую конусность, которая могла появиться после термообработки. Использование нескольких притиров сокращает время цикла и повышает общую производительность оборудования.

После притирки детали проходят через многоступенчатую очистку в ультразвуковых ваннах или специальных моечных машинах. Нужно полностью удалить частицы корунда и металлическую пудру, так как они могут разрушить подшипники при эксплуатации.

В качестве моющего состава используют щелочные растворы или растворители, которые эффективно расщепляют масляную основу пасты. Когда деталь находится в ванне, кавитационные пузырьки выбивают грязь из самых мелких пор и впадин. Тщательная промывка исключает наличие абразива на поверхности, который мог бы продолжить резание металла в собранном агрегате.

После мойки шестерни обдувают сжатым воздухом и обрабатывают антикоррозийным составом для защиты чистого металла. Контроль чистоты проводят с помощью белой салфетки или под микроскопом для обнаружения остаточных загрязнений. Если в отверстиях или каналах для смазки останется порошок, он станет причиной быстрой поломки всего редуктора, поэтому этапу очистки уделяют столько же внимания, сколько и самому процессу притирки.

При зубопритирке снимают слой металла толщиной не более 0.05 мм, что делает ее чисто отделочной операцией. Если на заготовке есть глубокие задиры, сильная деформация после печи или ошибки в шаге более 0.1 мм, абразив не сможет их устранить.

При попытке убрать большой объем материала инструмент просто потеряет форму, а профиль зуба станет искаженным. Притирка лишь сглаживает микрорельеф и исправляет незначительные погрешности, которые остались после качественной шлифовки. Для исправления серьезных дефектов геометрии нужно использовать повторное нарезание или расточку.

Шестерни, которые поступают на этот этап, должны соответствовать 7-й степени точности или выше. Когда на входе есть грубые отклонения, притир будет повторять все неровности заготовки вместо их выравнивания. Этот процесс требует предварительной подготовки, так как он не предназначен для обдирочных работ. Превышение рекомендуемого припуска ведет к быстрому износу дорогостоящей оснастки и порче деталей.

В процессе вращения заготовка совершает возвратно-поступательные движения вдоль своей оси. Эти перемещения позволяют абразиву работать по всей ширине зубчатого венца равномерно и без пропусков.

Когда притир и шестерня движутся относительно друг друга, исключается появление полос или кольцевых рисок на металле. Осевой ход способствует постоянному обновлению пасты в зоне контакта, так как свежая смесь затягивается в зазоры. Это повышает эффективность резания и позволяет достичь высокой гладкости поверхности в кратчайшие сроки.

Длину и частоту осевых ходов настраивают в зависимости от модуля зуба и ширины колеса. Когда деталь имеет большую ширину, перемещение делают более длинным для охвата всей поверхности. Такая кинематика станка предотвращает локальный износ притиров и продлевает срок их службы. Осевое движение также помогает выравнивать небольшие перекосы торцов, которые возникли на предыдущих стадиях. Без этой составляющей процесса невозможно получить качественную поверхность без видимых дефектов.

Основным методом проверки остается контроль пятна контакта с помощью специальной маркировочной краски. На зубья наносят тонкий слой пигмента и проворачивают пару в контрольно-обкаточном станке под нагрузкой.

Если притирка прошла успешно, краска стирается равномерно по всей рабочей площади зуба без пропусков. Смещение пятна к краям или к вершине говорит о наличии геометрических погрешностей, которые требуют коррекции. Правильно притертая шестерня должна иметь контактную зону размером не менее 85-90% от общей поверхности.

Также используют измерительные машины - для проверки отклонения профиля от идеальной эвольвенты. Приборы фиксируют форму кривой с точностью до 1 мкм и строят графики ошибок для каждого зуба. Когда результаты замеров укладываются в допуск, деталь признают годной к эксплуатации. Проверка шага зацепления подтверждает отсутствие ударов при работе на высоких оборотах.

Регулярная диагностика исключает попадание бракованных компонентов в готовые узлы машин.

Искусственное изнашивание, или приработка, на стадии производства позволяет избежать проблем в первые часы работы механизма. В процессе притирки убирают самые выступающие микроскопические неровности, которые в реальном редукторе могли бы отломиться и загрязнить масло.

Такая доводка имитирует период естественной обкатки, но проходит под строгим контролем и с применением качественных абразивов. Когда шестерни устанавливают в агрегат, они уже имеют идеальную форму зацепления и не требуют бережного режима эксплуатации.

Этот метод особенно важен для высоконагруженных передач, где начальный износ может привести к перегреву подшипников. Притирка создает на поверхности металла специфический микрорельеф, который способствует удержанию смазки. Когда деталь проходит через искусственное старение, ее ресурс увеличивается на 30-40%. Специалисты рассчитывают параметры процесса так, чтобы не ослабить зубья, а лишь довести их до оптимального состояния.

Когда работают с деталями из хрупких или высокотвердых материалов, скорость вращения шпинделя снижают до минимума. Это необходимо для предотвращения микросколов на вершинах зубьев, которые могут возникнуть при резком контакте с притиром.

Давление в зоне зацепления также ограничивают, чтобы исключить появление трещин под слоем абразива. Для таких случаев выбирают пасты на основе синтетических алмазов, которые снимают металл очень плавно и мягко. Обильное охлаждение помогает избежать термических напряжений, которые крайне опасны для хрупких структур.

Частоту осевых перемещений также делают меньше для обеспечения стабильности процесса. Когда обрабатывают тонкостенные шестерни, заготовку крепят в специальных оправках для повышения жесткости. Оператор постоянно следит за температурой масла и звуком работы станка для своевременного обнаружения неполадок. Правильный выбор режимов гарантирует сохранность дорогостоящей детали и достижение нужной точности.

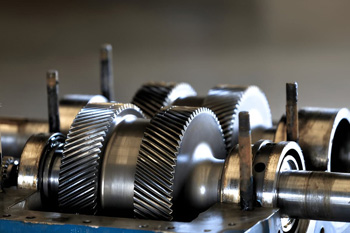

Притертые шестерни устанавливают в коробки передач премиальных автомобилей, где требуется максимальная тишина в салоне. Их также используют в главных передачах ведущих мостов для обеспечения надежности при огромных крутящих моментах.

В авиационных двигателях и редукторах вертолетов притирка считается обязательным этапом безопасности. Любой высокоскоростной механизм, который вращается со скоростью более 3000 оборотов в минуту, нуждается в такой точной доводке зубьев.

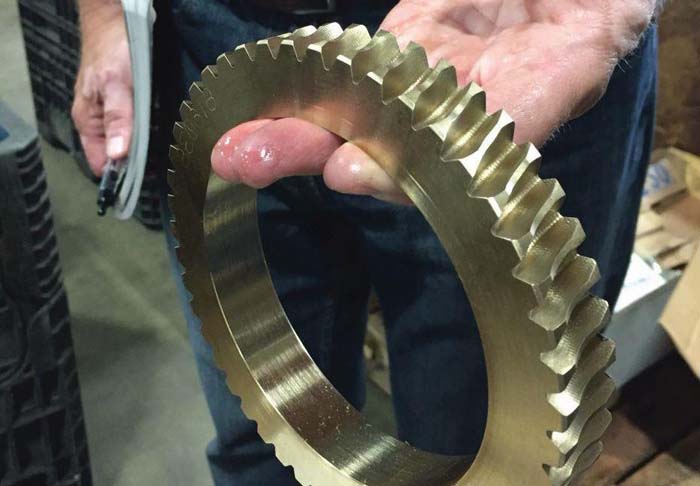

В прецизионных станках и делительных головках притирка гарантирует отсутствие люфтов и высокую точность позиционирования. Без этой операции невозможно создать качественные червячные пары для подъемных механизмов и лифтов. Когда от работы узла зависит жизнь людей или стабильность сложного производства, экономия на финишной отделке недопустима. Применение притертых колес оправдывает себя за счет долгой безаварийной службы и низких затрат на ремонт.

Шум в зубчатой передаче возникает из-за вибраций, которые вызывают неровности профиля и погрешности шага. Притирка убирает эти дефекты и делает перекат зубьев друг по другу плавным и непрерывным.

Когда поверхность становится зеркальной, исчезает характерный свист и гул, который сопровождает работу грубо нарезанных шестерен. Снижение уровня шума на 5-10 децибел значительно улучшает условия эксплуатации техники. Хорошо притертый редуктор работает почти бесшумно даже под полной нагрузкой.

Отсутствие микроударов в зацеплении также защищает корпус агрегата от резонансных колебаний. Это продлевает жизнь датчикам и электронике, которая может находиться рядом с механической частью. Когда шум падает, это свидетельствует о правильном распределении сил и отсутствии избыточного трения. Притирка - самый эффективный способ сделать мощный механизм комфортным для пользователя.
