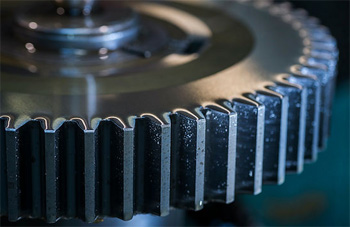

Зуборезные работы

Заготовку для будущего зубчатого колеса получают методом литья или ковки, так как выбор зависит от расчетных нагрузок в механизме. Кованые детали имеют плотную структуру металла и выдерживают высокие напряжения без риска разрушения основания.

Когда заказывают литые заготовки, обязательно проводят ультразвуковой контроль, чтобы обнаружить скрытые пустоты или раковины внутри материала. Предварительная механическая обработка цилиндра или конуса позволяет убрать поверхностную корку и подготовить базу для точной установки в станок. Геометрия диска должна иметь минимальное биение торцов, потому что шаг зубьев должен оставаться равномерным по всей окружности.

На этапе подготовки вала или диска учитывают припуск на последующую чистовую отделку и термическую закалку. Если металл имеет неоднородную твердость, инструмент будет изнашиваться неравномерно и профиль зуба получится искаженным. Для массивных шестерен используют поковки с измененной кристаллической решеткой, которая повышает прочность металла. Каждая заготовка проходит проверку на соответствие химическому составу, который указали в техническом задании.

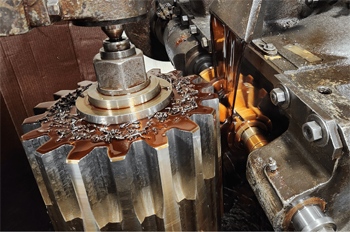

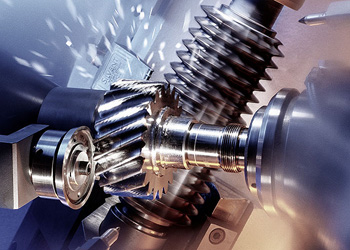

Червячная фреза работает по методу обката и обеспечивает непрерывный процесс нарезания зубьев на цилиндрических колесах. Инструмент имеет форму винта с режущими кромками, которые постепенно формируют эвольвентный профиль при синхронном вращении с заготовкой.

Этот метод отличается самой высокой производительностью среди всех способов лезвийной обработки, так как станок не тратит время на холостые ходы. Одна фреза позволяет нарезать шестерни с разным количеством зубьев, когда модули зацепления полностью совпадают. Точность шага при таком подходе зависит от качества кинематической цепи оборудования и отсутствия люфтов в передачах.

Применение червячных фрез гарантирует получение правильной формы зуба даже при небольшом их количестве на колесе. Инструмент изготавливают из быстрорежущей стали или оснащают твердосплавными пластинами, чтобы работать на высоких скоростях. Когда нарезают косозубые шестерни, суппорт станка поворачивают на угол наклона спирали, что требует очень точной настройки. Подача масла в зону резания охлаждает кромки и способствует эффективному выносу стружки из глубоких впадин.

Для обработки конических заготовок используют зубострогальные или зуборезные станки, которые работают специальными парными резцами или резцовыми головками. Если зуб должен быть прямым, применяют метод обката, при котором резцы имитируют движение зуба сопряженного колеса. Этот процесс требует сложной кинематики станка, так как инструмент и заготовка совершают взаимосвязанные движения в пространстве.

Конические передачи передают вращение между валами, которые пересекаются под углом, поэтому точность профиля здесь критична. Даже небольшое отклонение в геометрии конуса приведет к заклиниванию передачи или быстрому износу металла.

Шестерни с круговым зубом нарезают с помощью торцевых резцовых головок, которые имеют большое количество ножей. Такая технология обеспечивает плавное зацепление и позволяет передавать огромные крутящие моменты при компактных размерах редуктора. Когда выполняют нарезку, заготовку жестко фиксируют в шпинделе, чтобы исключить любые вибрации. После завершения работ конические пары обязательно проверяют на пятно контакта на контрольно-обкаточном станке. Если краска распределяется неравномерно, в настройки зуборезного оборудования вносят правки.

Червячное колесо нарезают червячной фрезой, которая по своим геометрическим размерам полностью соответствует червяку из будущей пары. В процессе обработки фреза и заготовка вращаются синхронно, при этом инструмент постепенно врезается в металл на глубину зуба.

Когда используют метод радиальной подачи, фрезу подводят к центру заготовки до достижения нужного межосевого расстояния. Этот способ позволяет получить вогнутый профиль зуба, который обеспечивает плотный контакт с витками червяка. Качество поверхности здесь напрямую влияет на коэффициент трения и тепловыделение в узле при работе.

Если требуется изготовить колесо с высокой точностью, применяют метод тангенциальной подачи, когда фреза движется вдоль своей оси. Такая технология исключает огранку профиля и делает поверхность зацепления максимально гладкой. При нарезании червячных пар часто используют бронзу для венца, потому что этот материал обладает отличными антифрикционными свойствами. Стальную ступицу и бронзовый обод соединяют перед нарезкой зубьев, чтобы обеспечить их идеальную соосность. Когда работу заканчивают, проверяют точность шага и отсутствие биения венца относительно посадочного отверстия.

Нарезание зубьев на рейках выполняют на специализированных станках или на универсальном фрезерном оборудовании с использованием делительной головки. Для этой задачи применяют дисковые модульные фрезы, которые прорезают каждую впадину последовательно за один или несколько проходов.

Когда заканчивают одну впадину, стол станка перемещается на расстояние, равное шагу рейки. Этот процесс требует строгой параллельности направляющих и отсутствия накопленной погрешности по всей длине детали. Если рейка имеет длину 2 м и более, для повышения производительности используют метод долбления гребенкой.

Точность рейки определяет плавность перемещения суппортов станков или порталов лазерных установок. Когда зубья нарезали, обязательно проверяют прямолинейность детали, так как после снятия стружки могут возникнуть внутренние напряжения и деформации. Чтобы исключить люфт в передаче, рейки часто делают косозубыми, что требует поворота фрезерной головки на заданный угол. Материал для реек подбирают с учетом возможности поверхностной закалки зубьев для защиты от износа. После термической обработки профиль часто доводят на зубошлифовальных станках.

Модуль - главный стандарт в зубообработке, который позволяет делать детали разных производителей полностью взаимозаменяемыми. Если нарезать зубья с произвольными размерами, найти замену изношенному колесу в будущем будет невозможно.

Существуют стандартные ряды модулей, под которые выпускают весь режущий инструмент: фрезы, долбяки и протяжки. Когда инженер выбирает стандартное значение, стоимость производства детали снижается, потому что не нужно заказывать уникальную оснастку. Использование унифицированных параметров упрощает расчеты на прочность и проектирование коробок передач.

Соблюдение стандарта также гарантирует правильную работу измерительного инструмента при проверке готовой продукции. Когда два колеса с одинаковым модулем входят в зацепление, они работают плавно и без лишних потерь энергии. Если отклониться от нормы даже на 0.01 мм, возникнет сильный шум и начнется быстрое разрушение поверхности металла. Все мировые производители придерживаются единых таблиц модулей, что позволяет эксплуатировать технику в любой стране без проблем с запчастями.

Шлицы на валах нарезают методом обкатки червячными фрезами или методом копирования с помощью дисковых фрез. Выбор способа зависит от типа шлицевого соединения, которое может быть прямобочным, эвольвентным или треугольным.

Для эвольвентных шлицев используют зуборезные станки, так как профиль такого зуба полностью совпадает с профилем обычной шестерни. Вал закрепляют в центрах станка, что обеспечивает высокую соосность шлицев относительно шеек под подшипники. Если шлицевая часть находится в середине длинного вала, используют дополнительные опоры для исключения прогиба заготовки.

Метод копирования применяют на универсальных фрезерных станках, когда нужно изготовить единичную деталь или шлицы со сложным профилем. Фреза прорезает каждый паз отдельно, а деление на нужное количество сегментов выполняет делительная головка. Точность ширины шлица и его симметричность определяют легкость сборки и равномерность распределения крутящего момента. После нарезания пазы часто калибруют или шлифуют для достижения плотной посадки в сопряженную втулку.

Проверку шага зацепления проводят с помощью накладных зубомеров или на специальных координатно-измерительных машинах. Прибор замеряет расстояние между одноименными точками соседних зубьев и сравнивает это значение с расчетным модулем.

Разница между самым большим и самым малым шагом в пределах одного колеса не должна превышать допуски для выбранного класса точности. Если шаг плавает, передача будет работать с ударами, что приведет к появлению усталостных трещин в металле. Современные электронные датчики позволяют фиксировать отклонения в несколько микрометров и строить карту погрешностей венца.

Также проверяют биение зубчатого венца относительно посадочного отверстия детали, чтобы исключить циклическую вибрацию. Для этого в каждую впадину по очереди закладывают калиброванный ролик и замеряют положение его оси индикатором. Если центр венца смещен, шестерня будет закусывать в одной точке и иметь слишком большой зазор в другой. Когда выполняют ответственные заказы, проводят комплексную проверку на обкаточном стенде в паре с эталонным колесом.

Внутренние зубья нарезают методом долбления или протягивания, так как обычная круглая фреза не может работать внутри отверстия. Зубодолбежный станок использует долбяк, который совершает возвратно-поступательные движения и одновременно вращается вместе с заготовкой.

Этот процесс требует наличия свободного пространства для выхода инструмента, поэтому в детали часто делают технологическую канавку. Если отверстие глубокое, обеспечить жесткость оправки долбяка становится трудно, что может привести к погрешностям профиля. Внутреннее зацепление обеспечивает большую компактность узла и имеет высокую несущую способность.

Для массового производства используют метод протягивания, при котором через отверстие протаскивают длинный многолезвийный инструмент. Протяжка формирует все зубья за один проход, что дает непревзойденную скорость и точность размеров. Но стоимость изготовления такой оснастки очень велика, поэтому метод оправдан только при выпуске тысяч одинаковых деталей. Внутренние шестерни используют в планетарных передачах коробок автоматического типа и в бортовых редукторах тяжелых машин.

Смазочно-охлаждающая жидкость выполняет функции смазки режущих кромок и эффективного отвода тепла из зоны контакта. Когда фреза врезается в сталь, температура может достигать критических значений, при которых металл инструмента теряет твердость.

Специальные присадки в составе масла создают прочную пленку, которая предотвращает налипание разогретой стружки на зубья фрезы. Это значительно продлевает срок службы дорогостоящей оснастки и позволяет работать на повышенных режимах подачи. Масло также защищает свежеобработанную поверхность зуба от коррозии до момента ее попадания на следующий этап.

Для зуборезных работ выбирают масла с высокой проникающей способностью и низкой вязкостью, чтобы жидкость успевала заливать узкие впадины. Процесс очистки и фильтрации состава имеет значение, так как мелкая стружка в потоке масла будет работать как абразив. Когда жидкость подают под давлением, она эффективно вымывает металлическую крошку, что предотвращает появление царапин на профиле. В современных станках используют системы охлаждения с контролем температуры для исключения тепловых деформаций заготовки.

Работа с модулями менее 1 мм требует использования прецизионных станков и уникального инструмента с микроскопическими кромками. Такие шестерни применяют в точных приборах, часах и медицинском оборудовании, где любая ошибка ведет к отказу системы.

Нарезание проводят на очень высоких оборотах с применением специальных линз или микроскопов для контроля процесса. Материалом для таких деталей часто служат цветные сплавы или нержавеющая сталь, которые требуют бережного отношения при зажиме. Малейшая вибрация шпинделя на таком масштабе мгновенно превращает заготовку в брак.

При нарезке мелкого зуба особое внимание уделяют чистоте рабочего места и отсутствию пыли в зоне резания. Инструмент затачивают на специальных алмазных станках для достижения идеальной остроты кромок. Если на вершине мелкого зуба останется заусенец, он может заклинить всю передачу, поэтому очистку проводят химическим способом. Мелкомодульные колеса часто не проходят термическую обработку, так как нагрев может вызвать их деформацию.

Для изготовления гигантских зубчатых колес используют тяжелые зубофрезерные станки с диаметром планшайбы до 5-10 м. Вес такой заготовки может достигать 50 т, поэтому станина оборудования должна иметь колоссальную жесткость и прочность.

Процесс нарезания длится несколько суток непрерывно, так как остановка может привести к температурным перекосам и браку. Фрезы для такой работы имеют огромные размеры и часто выполняются со вставными ножами для экономии дорогой стали. Качественное закрепление колеса на столе станка исключает его смещение под действием огромных сил резания.

Крупные шестерни часто делают разрезными, чтобы их можно было транспортировать по железной дороге или на грузовых платформах. Зубья на таких секторах нарезают по отдельности или в сборе на специальном стенде для обеспечения совпадения шага. При обработке гигантов учитывают даже прогиб металла под собственным весом, который может исказить геометрию венца. После нарезания каждый зуб проверяют переносными измерительными приборами и при необходимости проводят ручную доводку.
