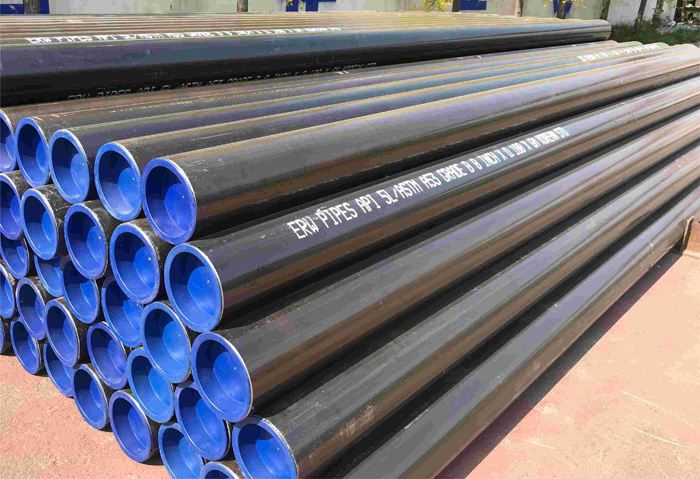

Труба электросварная (э/с)

Прямошовный прокат изготавливают путем сворачивания стального листа в цилиндр, после чего края соединяют одним продольным швом. Такая технология обеспечивает высокую точность геометрии и позволяет выпускать изделия малого и среднего диаметра для водопроводов или мебельных каркасов.

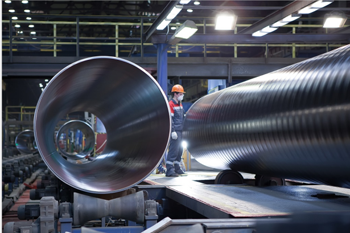

Спиралешовные трубы производят из узкой стальной ленты, которую навивают по спирали и сваривают по всей длине витков. Этот метод позволяет получать трубы огромного диаметра — до 2520 мм — при использовании относительно узких заготовок. Спиральный шов распределяет внутреннее напряжение более равномерно и препятствует развитию продольных трещин при аварийных разрывах магистрали.

Прямошовные изделия чаще выбирают для строительства каркасов и прокладки городских инженерных сетей из-за их компактности и высокой скорости производства. Спиралешовный прокат находит применение в магистральных газопроводах и нефтепроводах, где требуются трубы с большой пропускной способностью. Процесс навивки штрипса делает трубу более жесткой и устойчивой к динамическим нагрузкам от давления перекачиваемой среды.

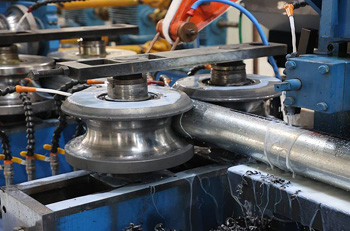

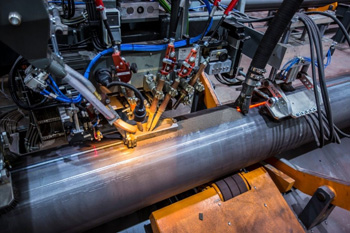

Продольный стык стальной заготовки соединяют методом высокочастотной индукционной сварки или дуговой сварки под слоем флюса. В первом случае кромки металла разогревают токами высокой частоты до пластического состояния, а затем плотно сжимают обжимными роликами стана. Процесс протекает очень быстро и не требует использования электродов или защитных газов.

При дуговой сварке между проволокой и металлом горит электрическая дуга, которую полностью закрывают слоем гранулированного порошка. Этот метод применяют для толстостенных труб, когда нужно обеспечить глубокий провар и высокую прочность соединения.

Шов обязательно проходит стадию калибровки для выравнивания поверхности и достижения точного диаметра. Лишний металл на внешней стороне удаляют специальным резцом, чтобы труба имела аккуратный вид и гладкий контур. Сварка под флюсом гарантирует отсутствие воздушных пор и шлаковых включений внутри структуры шва.

Электросварной прокат применяют для строительства газораспределительных сетей низкого и среднего давления. Для таких целей выбирают трубы по ГОСТу 20295, который предъявляет повышенные требования к качеству сварного соединения. Металл должен обладать высокой ударной вязкостью и пластичностью, чтобы выдерживать сезонные подвижки грунта без повреждений.

Перед укладкой в траншею каждую секцию проверяют на герметичность под давлением, которое в 1.5 раза превышает рабочее значение. Газовые трубы обязательно защищают многослойным полиэтиленовым покрытием для исключения контакта стали с почвенной влагой.

Использование сварных труб в газовой отрасли позволяет существенно снизить сметную стоимость проекта по сравнению с применением бесшовного проката. Современные методы неразрушающего контроля гарантируют полную надежность шва на протяжении 40 лет эксплуатации.

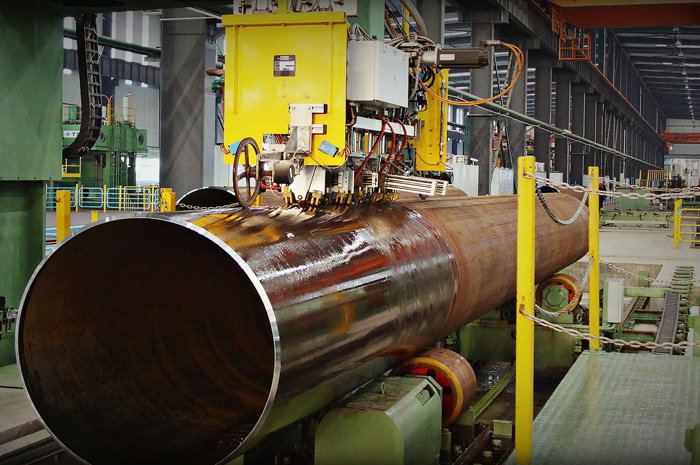

Для контроля качества шва на заводах используют автоматизированные установки ультразвуковой дефектоскопии. Датчики излучают звуковые волны, которые проникают сквозь металл и отражаются от любых внутренних пустот или трещин. Если прибор фиксирует сигнал от дефекта, этот участок трубы маркируют краской для последующего удаления или исправления.

Дополнительно применяют вихретоковый метод, который позволяет находить мельчайшие поверхностные дефекты на огромной скорости движения трубы по линии. Такие проверки исключают попадание бракованной продукции на склад и гарантируют долговечность изделий в реальных условиях.

Второй этап контроля включает обязательные гидравлические испытания на специальном стенде. Трубу заполняют водой и поднимают давление до критических значений, которые предусмотрены государственными стандартами. Прочный сварной шов должен выдерживать такие нагрузки без появления течей или запотевания на поверхности. Если во время теста происходит разрыв металла, то всю партию проката отправляют на переплавку.

Максимальное рабочее давление для сварного проката зависит от марки стали и соотношения диаметра к толщине стенки. Тонкостенные трубы малого сечения до 108 мм часто рассчитывают на нагрузку до 16 кгс/кв.см для систем отопления. Массивные изделия большого диаметра, со стенкой 12 мм, выдерживают давление до 75 кгс/кв.см при перекачке нефти.

Толщина металла в этих конструкциях обеспечивает надежность всей системы при резких скачках напора жидкости. Для каждого типоразмера прописывают номинальные значения в технических паспортах завода-изготовителя. Марка стали 09Г2С позволяет повысить предел прочности труб при отрицательных температурах.

Для ответственных трубопроводов расчетное давление подбирают с коэффициентом запаса не менее 1.25. Это гарантирует сохранение целостности магистрали при возникновении внезапных гидравлических ударов. Сварной шов при этом не должен быть слабым местом, так как современные методы плавки создают однородную структуру металла. Проектировщики закладывают в чертежи параметры труб, которые соответствуют требованиям СНиП для конкретной климатической зоны.

Внутренний наплыв металла (грат) образуется в месте стыка кромок при использовании высокочастотной индукционной сварки. Для его удаления внутри трубы на специальной штанге закрепляют кольцевой резец из твердого сплава. Когда заготовка движется по сварочному стану, такой резец срезает горячий металл по всей длине продольного шва.

Обработка делает внутреннюю поверхность трубы абсолютно гладкой и ровной. Если грат оставить внутри, он будет создавать высокое гидравлическое сопротивление при движении жидкостей.

На трубах малого диаметра до 20 мм удалить внутренний грат механическим способом технически сложно. В таких случаях прокат используют в конструкциях, где наличие небольшого шва внутри не влияет на эксплуатацию. Например, при производстве труб для мебельных каркасов или ограждений чистота внутренней поверхности не имеет решающего значения.

Метод индукционной сварки (HFW) обеспечивает огромную производительность линии (до 100 м/мин) при выпуске прямошовных труб. Токи высокой частоты концентрируют тепло только на кромках заготовки, что исключает перегрев всей массы металла.

Локальность нагрева сохраняет исходные механические свойства стали и минимизирует термические деформации. Сварка происходит без использования присадочной проволоки или электродов, поэтому шов получается чистым и однородным. Это снижает себестоимость готовой продукции и делает ее доступной для массового строительства. Метод позволяет получать трубы с очень тонкой стенкой от 0.8 мм до 1.5 мм с идеальной геометрией.

Технология индукционного нагрева легко поддается автоматизации и обеспечивает стабильное качество для всей партии товара. Отсутствие открытой дуги при сварке исключает появление брызг расплавленного металла на поверхности проката. Процесс соединения кромок проходит под большим давлением обжимных роликов, что гарантирует прочный молекулярный контакт.

Долговечность стального трубопровода определяют химический состав перекачиваемой среды и внешние условия эксплуатации. Если по трубе движется техническая вода с высоким содержанием солей, коррозия стенок протекает гораздо быстрее. Для защиты от ржавчины на поверхность металла наносят слой битумной мастики или полимерные краски.

Срок службы черного проката без защиты в земле составляет от 15 до 20 лет. При использовании современных методов катодной защиты и качественной изоляции этот период увеличивают до 50 лет. Внутреннее цементно-песчаное покрытие предотвращает зарастание трубы осадком и сохраняет ее пропускную способность.

Важный фактор — качество сварного шва и отсутствие в нем скрытых микротрещин или пор. При резких перепадах давления усталость металла может привести к внезапному разрушению ослабленных участков. На прочность конструкции могут повлиять блуждающие токи в почве рядом с электрифицированными железными дорогами.

Технология производства позволяет подвергать сварные трубы гибке, но шов рекомендуют располагать на нейтральной линии изгиба. В этой зоне металл испытывает минимальные напряжения на растяжение или сжатие при изменении формы. Если направить шов по внешней стороне дуги, существует риск раскрытия стыка из-за чрезмерной нагрузки.

Современные швы обладают прочностью на уровне 95% от основного металла, поэтому выдерживают деформацию без разрушения. Для получения качественного отвода используют холодную или горячую гибку на специальных станках. Перед началом работ проверяют целостность шва визуально и с помощью ультразвука.

При гибке труб малого диаметра для мебели шов стараются прятать внутрь каркаса для сохранения эстетичного вида. Использование дорна внутри трубы предотвращает появление складок на металле и сохраняет круглое сечение. Если трубу гнут с нагревом, поддерживают температуру не более +900℃ для сохранения структуры стали.

Соединение труб диаметром от 530 мм и более выполняют с помощью автоматической или полуавтоматической дуговой сварки. Перед началом работ торцы каждой секции подрезают под углом 30 градусов для образования V-образной фаски. Такая подготовка кромок обеспечивает полный провар на всю глубину металла при наложении нескольких слоев шва.

Сначала делают корневой шов, который соединяет детали изнутри и создает прочное основание. Затем накладывают заполняющие и облицовочные слои для достижения нужной толщины и ширины валика. Зачистка каждого прохода от шлака гарантирует отсутствие внутренних дефектов в узле.

Для фиксации тяжелых труб в проектном положении используют мощные наружные или внутренние центраторы: они плотно прижимают кромки друг к другу и исключают перекосы при сварке первого кольцевого шва. Если работы проводят в зимнее время, зону стыка предварительно прогревают газовыми горелками до +150℃. Это предотвращает появление закалочных трещин и обеспечивает плавное остывание металла.

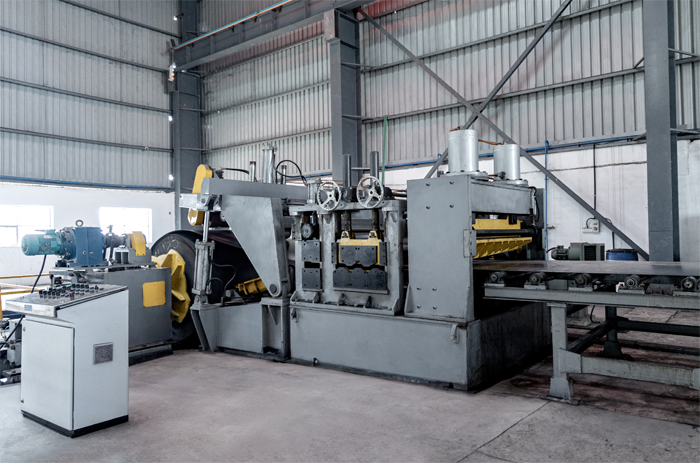

Себестоимость сварного проката значительно ниже из-за высокой автоматизации и скорости процесса производства на станах. Технология позволяет использовать рулонную сталь (штрипс) в качестве сырья, которая стоит дешевле слитков для бесшовной прокатки. Электросварные линии потребляют меньше электроэнергии на нагрев металла, так как работают преимущественно с холодными заготовками.

Большинство этапов обработки проходят в непрерывном режиме, что исключает простои оборудования и снижает трудозатраты. Благодаря простоте процесса заводы могут выпускать огромные объемы продукции за короткое время.

В бесшовном производстве используют сложные прессы и прошивные станы, которые требуют частого обслуживания и дорогой оснастки. Получение отверстия в цельной заготовке требует огромных усилий и длительного времени на калибровку.

Разница в прочности между этими видами проката для большинства гражданских задач невелика. И в том, и в другом случае покупатель платит только за тот объем металла, который реально необходим для выполнения проекта.
