Горячая штамповка на заказ

Горячая штамповка - деформация металла внутри заранее изготовленной формы (штампа). При свободной ковке мастер меняет форму заготовки ударами молота без жестких ограничителей. Это требует долгой ручной работы и высокой квалификации кузнеца. Штамповочный метод позволяет получать тысячи идентичных деталей за короткое время. Пресс сдавливает раскаленный металл, и тот заполняет все пустоты матрицы.

Главное отличие заключается в точности размеров и качестве поверхности. Штампованная поковка имеет минимальные припуски на последующую токарную обработку. Это экономит до 30% металла по сравнению со свободной ковкой. При ковке мастер оставляет большие допуски 10–15 мм, которые потом уходят в стружку. Штамповка же выдает изделия, максимально близкие по форме к финальной детали.

Метод штамповки требует больших начальных затрат на изготовление стальной оснастки. Поэтому технологи выбирают этот способ только для серийного производства. Свободная ковка остается выгодной для штучных заказов или очень крупных валов массой в несколько тонн.

Мастер нагревает стальные заготовки в индукционных или газовых печах до температуры +1100–1250°C. Конкретный интервал зависит от содержания углерода и легирующих элементов в сплаве. Температурный порог должен превышать точку рекристаллизации металла. Это делает сталь пластичной как пластилин и существенно снижает нагрузку на детали пресса. В таком состоянии металл легко течет и заполняет самые сложные контуры штампа.

Технологи строго контролируют верхний предел нагрева во избежание пережога стали, так как он необратимо разрушает связи между зернами и делает деталь хрупким ломом. Нижний предел температуры штамповки обычно составляет +800–850°C. Если металл остынет ниже этой отметки, в нем могут появиться трещины при ударе. Все операции деформации стараются провести за один нагрев для экономии времени и топлива.

Равномерный прогрев по всему сечению болванки - залог качественной структуры поковки. Современные печи с автоматикой поддерживают заданный режим с точностью до 10°C. Это исключает появление твердой сердцевины внутри раскаленной заготовки.

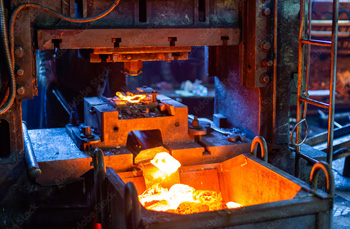

Открытая штамповка предусматривает наличие специальной канавки по периметру матрицы. В процессе обжатия излишки раскаленного металла вытекают в этот зазор, образуя облой (заусенец). Он выполняет роль клапана: создает сопротивление и заставляет металл внутри штампа плотнее заполнять углы. После завершения цикла рабочий обрезает лишний край на отдельном обрезном прессе.

Закрытая штамповка (безоблойная) проходит в герметичной полости инструмента без выхода излишков наружу. Этот метод требует идеального расчета массы исходной заготовки с точностью до грамма. Если металла будет слишком много, пресс может сломаться от избыточного давления. Если мало, - углы детали останутся незаполненными. Закрытый способ экономит до 15–20% сырья, так как у поковки полностью отсутствуют отходы в виде облоя.

Выбор между этими видами зависит от сложности формы изделия и возможностей оборудования. Открытый штамп прощает небольшие погрешности в весе болванки и стоит дешевле в производстве. Закрытая оснастка сложнее в настройке и эксплуатации, но она дает самую высокую чистоту поверхности.

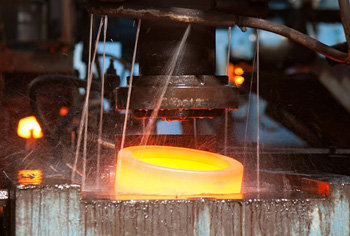

При нагреве стали до высоких температур на ее поверхности мгновенно образуется слой окалины. Эти твердые окислы железа могут попасть внутрь металла при деформации или испортить зеркало штампа. Для борьбы с этой проблемой мастера применяют установки гидросбива высокого давления. Мощные струи воды под давлением до 200 бар сбивают чешуйки окалины с раскаленной болванки непосредственно перед подачей под пресс.

Вода при контакте с раскаленным металлом мгновенно превращается в пар и буквально взрывает слой окислов. Этот процесс занимает 1–2 секунды и не успевает охладить основное тело заготовки. Дополнительно технологи используют специальные щетки или обдув сжатым воздухом. Чистая поверхность гарантирует отсутствие раковин и вмятин на готовой поковке, она также влияет на точность размеров будущей детали.

Если оставить окалину в штампе, она сработает как абразив и быстро выведет инструмент из строя. Поэтому рабочие очищают матрицу после каждого удара пресса.

Допуски на размеры штампованных поковок регламентирует ГОСТ 7505-89. Обычно они составляют от 1 до 3 мм в зависимости от веса и габаритов изделия. Это гораздо точнее свободной ковки, где отклонения могут достигать 10–15 мм. Припуски на последующую механическую обработку технологи закладывают в пределах 2–5 мм на сторону. Этого слоя достаточно для финишного точения или фрезерования до нужного квалитета.

Точность горячего процесса ограничена естественным износом штампа и термической усадкой стали при остывании. Металл после нагрева расширяется, поэтому рабочая полость инструмента всегда чуть больше финального размера детали. Инженеры рассчитывают эти коэффициенты на этапе проектирования оснастки. При массовом производстве мастера регулярно проверяют размеры первых деталей из каждой смены. Это позволяет вовремя заметить выработку матрицы.

Минимальные припуски делают горячую штамповку очень выгодным методом производства, так как заказчик не переплачивает за лишний вес металла, который позже уйдет в стружку.

Смазка в процессе горячей штамповки выполняет роль защитного барьера между раскаленной сталью и холодным инструментом. Она предотвращает налипание частиц металла на рабочие поверхности матрицы и пуансона. Без смазочного слоя поковка может просто «привариться» к штампу, что приведет к остановке всей линии. Чаще всего мастера используют водные суспензии графита или современные синтетические составы.

Технологический слой также снижает коэффициент трения, что облегчает течение металла в глубокие углы формы. Это позволяет использовать прессы меньшей мощности для получения сложных конфигураций. Смазка активно отводит лишнее тепло от стенок штампа, защищая его от термического разгара и трещин. Температура на поверхности инструмента при контакте может достигать +500°C, и химия помогает сохранить твердость стали.

Рабочие наносят смазку методом распыления через автоматические форсунки перед каждым новым ударом. Правильный подбор состава исключает появление дыма и вредных испарений в цехе. После завершения процесса остатки графита легко удаляются при дробеструйной очистке деталей. Использование качественной смазки увеличивает ресурс дорогостоящего штампа на 30–50%.

Инструмент для горячей штамповки работает в условиях колоссального давления и резких перепадов температур. Для его производства мастера выбирают высоколегированные штамповые стали типа 5ХНМ, 4Х5МФС или 5ХНВ. Эти марки обладают отличной жаропрочностью и сохраняют высокую твердость при нагреве до +500–600°C. Материал должен сопротивляться ударным нагрузкам и не давать сколов при работе на молотах.

Сталь для штампов проходит обязательную многоступенчатую термическую обработку. Это обеспечивает баланс между твердостью рабочей кромки и вязкостью сердцевины блока. После закалки и отпуска детали шлифуют на прецизионных станках для достижения нужного профиля. Поверхность матрицы часто подвергают азотированию или хромированию для повышения стойкости к истиранию. Это продлевает срок службы формы до сотен тысяч рабочих циклов.

Качество материала инструмента определяет итоговую себестоимость продукции. Если штамп быстро выйдет из строя, цена каждой поковки в партии вырастет. Поэтому заводы закупают металл для оснастки только у проверенных поставщиков с сертификатами УЗК.

Технология горячей штамповки требует значительных затрат на проектирование и изготовление стальной оснастки. Цена одного комплекта штампов может начинаться от нескольких сотен тысяч рублей, поэтому заказывать штамповку для изготовления 5–10 деталей экономически бессмысленно. В таких случаях мастера рекомендуют использовать свободную ковку на молоте, где не нужна дорогая форма.

Окупаемость процесса обычно наступает при тиражах от 100–300 единиц продукции. Чем больше партия, тем меньше доля стоимости штампа в цене каждого изделия. При заказе от 1000 штук штамповка становится в разы дешевле любого другого способа обработки. Например, для массовых серий в десятки тысяч штук цена одного изделия может составлять всего несколько десятков рублей. Заказчик должен заранее оценить годовую потребность в деталях для выбора метода.

Крупные заводы часто хранят штампы клиентов на своих складах для повторных заказов. Это позволяет клиенту быстро запустить производство новой партии без затрат на новую оснастку. Переналадка мощного пресса занимает от 2 до 6 часов рабочего времени.

Горячая штамповка улучшает внутреннее строение стали за счет интенсивного сдавливания. В процессе деформации зерна металла измельчаются, а литая структура слитка превращается в плотную кованую. Волокна металла перераспределяются и огибают контур детали, повторяя ее форму. Это обеспечивает максимальную прочность изделия на разрыв и изгиб именно в рабочих зонах.

Такое направление волокон невозможно получить при вырезании детали из цельной плиты на фрезерном станке. Штампованная поковка выдерживает на 20–30% большие динамические нагрузки, чем аналогичное литое изделие. Метод также эффективно устраняет внутренние поры и микроскопические пустоты в заготовке: давление в сотни тонн буквально «заваривает» дефекты литья, делая материал монолитным и надежным.

Для ответственных деталей типа коленвалов или шатунов эта структура имеет решающее значение. Она гарантирует отсутствие скрытого брака, который мог бы привести к поломке двигателя.

Брак при горячей штамповке может возникнуть из-за нарушения температуры или износа инструмента. Самый частый дефект - недолив, когда раскаленный металл не полностью заполнил углы матрицы. Это случается при недостаточном нагреве болванки или слабом давлении пресса. Также мастера часто фиксируют зажимы - складки металла на поверхности поковки. Они появляются при неправильном расположении заготовки в ручье штампа.

Трещины напряжения возникают при слишком быстром охлаждении деталей после пресса. Некоторые марки легированных сталей требуют замедленного остывания в песке или термостатах. Еще один вид брака - смещение половин штампа относительно друг друга. Это приводит к перекосу детали и выходу размеров за рамки допусков. Такой дефект требует немедленной остановки линии и настройки направляющих пресса.

Глубокие вмятины от впрессованной окалины тоже делают деталь непригодной для ответственных узлов. Контролеры ОТК постоянно отслеживают качество поверхности в процессе работы смены. Большинство дефектов горячей штамповки мастера выявляют визуально сразу после обрезки облоя.

Кривошипные горячештамповочные прессы (КГШП) работают по принципу давления, а не удара. В отличие от молота ход ползуна пресса жестко ограничен механикой. Это обеспечивает высочайшую точность размеров поковки по высоте с погрешностью до 0.5 мм. На молоте же размер зависит от силы удара и мастерства оператора, что дает большие отклонения. КГШП позволяет выполнять штамповку в закрытых матрицах с минимальными уклонами стенок.

Работа на прессе происходит тише и без сильных вибраций фундамента цеха. Это бережет оборудование и соседние станки от преждевременного износа. Производительность КГШП в 2–3 раза выше, чем у молотовых линий, за счет автоматизации циклов. Манипуляторы легко передают заготовки между ручьями штампа без участия человека.

Для массового производства стандартных деталей прессы считаются лучшим выбором. Но молоты сохраняют преимущество при обработке очень крупных заготовок сложной формы. Ударная нагрузка молота лучше «пробивает» массивные слои металла в глубоких полостях. Прессы же требуют огромных мощностей двигателей для развития сопоставимых усилий. Выбор оборудования технологи делают на этапе расчета projektu.

Поковки после горячей штамповки обязательно проходят термическую обработку. В процессе деформации и остывания в металле возникают остаточные напряжения, которые могут вызвать искривление детали. Структура зерен также может стать неоднородной из-за разной скорости охлаждения тонких и толстых участков.

Чаще всего мастера назначают нормализацию или полный отжиг. Эти процессы выравнивают структуру стали и делают ее более пластичной для последующей обработки резцом. Без отжига твердость поковки может быть слишком высокой или неравномерной, что приведет к быстрой поломке сверл и фрез.

Для ответственных изделий технологи применяют закалку с последующим отпуском. Это придает детали нужный баланс прочности и ударной вязкости в соответствии с техническим заданием.

Контроль твердости по Бринеллю проводят на каждой партии после выхода из термических печей. Мастера ОТК сверяют показатели с требованиями чертежа. Только после этого поковки отправляют на участок механической обработки или на склад.

Горячую штамповку применяют не только для сталей, но и для цветных металлов. Алюминиевые сплавы нагревают до температуры +400–480°C, а латунь - до +600–800°C. Эти материалы обладают высокой пластичностью, что позволяет получать детали с очень сложной геометрией и тонкими стенками. Горячий метод для цветных сплавов мастера выбирают для производства корпусов насосов, фитингов и элементов декора.

Алюминий требует особого внимания к смазке штампа, так как он мгновенно налипает на стальной инструмент. Технологи используют специальные составы на масляной основе без содержания графита для сохранения чистоты поверхности. Латунь при нагреве отлично течет и позволяет штамповать изделия с глубокими полостями за один удар. Это в разы быстрее и дешевле, чем вытачивать подобные детали из цельного литого прутка.

Продукция из цветных металлов после горячей штамповки имеет плотную структуру без раковин, что важно для герметичности систем. Ее особенно ценят производители сантехники, заказывая для серийный выпуск кранов и муфт.
