Никелирование металла

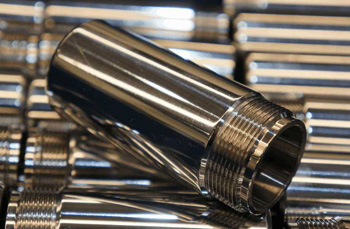

Никель мгновенно образует на своей поверхности плотную пассивную пленку оксида, которая блокирует доступ кислорода к глубоким слоям материала. Металл обладает высокой химической стойкостью к воздействию воды, щелочей и большинства органических соединений.

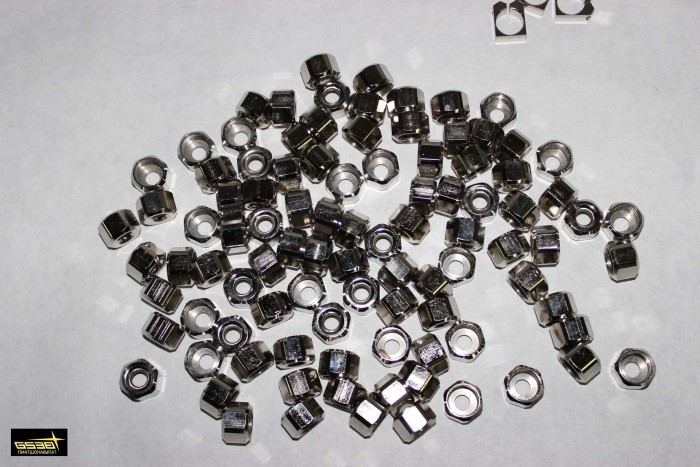

Когда заготовку покрывают никелем, она перестает реагировать с влажным воздухом и сохраняет первоначальный цвет в течение 10 лет и более. В отличие от цинка материал не разрушается жертвенным путем, а создает герметичный панцирь вокруг основы. Если слой не имеет сквозных пор, сталь под ним остается полностью защищенной от появления ржавчины даже в условиях сырых помещений.

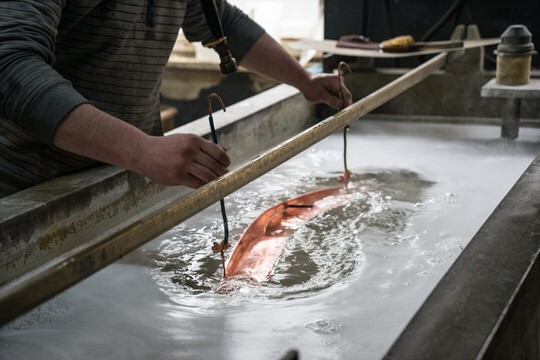

Нанесение никеля часто совмещают с предварительным меднением для усиления защитных свойств. Медь заполняет микротрещины стали, а никель создает финишный износостойкий барьер. Сплав хорошо переносит температурные колебания от -60℃ до +300℃ без потери адгезии и растрескивания. Высокая вязкость покрытия позволяет деталям выдерживать небольшие деформации без нарушения целостности оболочки.

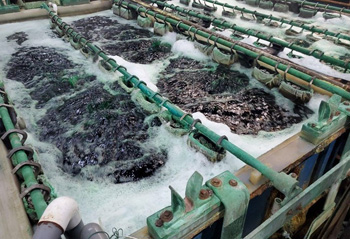

Химический метод обеспечивает абсолютно равномерное распределение металла по всей поверхности изделия независимо от сложности его формы. В гальванической ванне ток распределяется неравномерно, поэтому на острых углах возникают наплывы, а в глубоких впадинах слой остается тонким.

Реакция восстановления никеля из раствора под действием реагентов идет с одинаковой скоростью в каждой точке заготовки. Это позволяет обрабатывать детали с прецизионными размерами, внутренними резьбами и узкими каналами. После извлечения из реактора изделие не требует дополнительной механической подгонки или калибровки пазов.

Покрытие после химической обработки содержит в своем составе фосфор, что значительно меняет его физические свойства. Такой сплав обладает повышенной твердостью и сопротивляемостью к абразивному износу. Химическое никелирование исключает риск возникновения водородного хрупкости, так как процесс протекает без подачи мощного электрического тока. Метод подходит для упрочнения элементов сложной гидравлики и корпусов точных приборов.

Содержание фосфора при химическом никелировании может колебаться от 2% до 14% в зависимости от состава раствора. Низкофосфористые сплавы обладают высокой твердостью сразу после осаждения, но имеют меньшую коррозионную стойкость.

С увеличением доли фосфора до 10-12% покрытие становится аморфным и приобретает уникальную сопротивляемость к кислотам. Главный секрет прочности кроется в последующей термической обработке при температуре +400℃. В ходе нагрева в структуре слоя образуются бориды и фосфиды никеля, которые поднимают микротвердость до уровня 1100 HV.

Такие показатели твердости сопоставимы с характеристиками технического хрома, что позволяет использовать никель в тяжелонагруженных узлах трения. Поверхность становится крайне устойчивой к появлению царапин и задиров при контакте с другими металлами. Фосфор также снижает коэффициент трения, что улучшает работу подвижных механизмов без интенсивной смазки. Детали после закалки покрытия служат в разы дольше обычных стальных аналогов. Метод применяют для защиты валов, поршней и режущего инструмента в деревообрабатывающей промышленности.

Никель относится к категории безопасных металлов, которые разрешено применять в контакте с продуктами питания и питьевой водой. Покрытие не выделяет токсичных веществ при нагреве и не вступает в реакцию с пищевыми кислотами при умеренных температурах.

Гладкая поверхность никеля препятствует размножению бактерий и легко поддается санитарной обработке дезинфицирующими средствами. В отличие от серебра никелевый слой не чернеет от соединений серы, которые присутствуют во многих продуктах. Метод активно используют для защиты внутренних полостей насосов, смесителей и элементов конвейерных линий.

Для пищевых нужд выбирают никелирование без использования блескообразующих присадок на основе кадмия или свинца. Поверхность после ванны имеет приятный матовый оттенок и высокую плотность. Адгезия слоя к нержавеющей стали или меди остается безупречной даже при многократных циклах мойки в горячей воде. Покрытие надежно защищает оборудование от воздействия солей и влаги, исключая попадание ионов железа в продукцию.

Сталь имеет иную кристаллическую решетку, поэтому прямая адгезия никеля к железу может быть недостаточно прочной. Медный подслой выступает в роли пластичного переходника, который гасит внутренние напряжения между материалами.

Медь обладает великолепной кроющей способностью и заполняет поры металла, предотвращая развитие подслойной коррозии. Если нанести никель на “голую” сталь, любое механическое повреждение приведет к быстрому отслоению защиты из-за гальванической пары. Медная прослойка толщиной 10 мкм служит надежным фундаментом для последующих слоев.

Использование меди также позволяет значительно сэкономить на финишной полировке изделия. Медный слой легко поддается механической обработке, что дает возможность создать зеркальную плоскость еще до основного этапа никелирования. В результате готовая деталь приобретает глубокий и ровный блеск без визуальных дефектов. Применение многослойной технологии — обязательное требование для автомобильных аксессуаров и сантехнической фурнитуры.

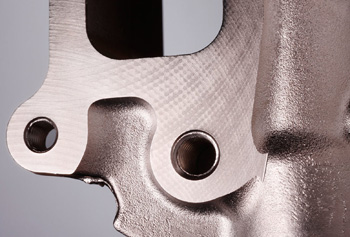

Черный никель получают путем введения в стандартный электролит специальных добавок на основе солей цинка и серы. В процессе электролиза на поверхности заготовки формируется сложный сплав, который активно поглощает свет. Покрытие имеет глубокий темный оттенок от темно-серого до угольно-черного с характерным металлическим отливом.

Слой получается достаточно тонким и хрупким, поэтому его чаще используют в декоративных или специальных технических целях. Черный никель отлично скрывает блики, что крайне важно для оптических приборов, прицелов и элементов военной техники.

Поверхность после такой обработки приобретает благородный вид и подчеркивает фактуру изделия. В приборостроении метод применяют для изготовления панелей управления и кнопок, на которых не остаются видимые отпечатки пальцев. Чтобы повысить износостойкость черного слоя, его часто покрывают прозрачным защитным лаком. Это предотвращает истирание пигмента при частом контакте с руками человека. Технология требует точного соблюдения плотности тока, иначе цвет может получиться неоднородным или уйти в коричневый спектр.

Никель — ферромагнетик, поэтому его нанесение может изменить магнитные характеристики тонкостенных заготовок. Слой металла сохраняет способность к намагничиванию при температуре до +358℃, что учитывают при производстве электроники и датчиков.

Если деталь работает в высокочастотных полях, никелевое покрытие может вызвать нежелательные помехи или искажения сигнала. В таких случаях технологи выбирают химическое никелирование с высоким содержанием фосфора более 10%. При такой концентрации добавок никель теряет свои магнитные свойства и становится полностью немагнитным материалом.

Это свойство активно используют в аэрокосмической отрасли и при изготовлении жестких дисков для компьютеров. Немагнитный никель обеспечивает надежную защиту от коррозии и не влияет на работу чувствительных электронных схем. Когда проводят гальваническую обработку, важно следить за чистотой анодов для исключения посторонних примесей. Контроль магнитных параметров готовой продукции осуществляют с помощью специальных тестеров.

Алюминий мгновенно окисляется на воздухе, образуя прочную диэлектрическую пленку, которая препятствует сцеплению металлов. Для подготовки используют метод цинкатной активации, когда деталь погружают в раствор солей цинка. В ходе химической реакции оксид алюминия растворяется, а на поверхности оседает тончайший слой цинка.

Только после этого заготовку можно переносить в ванну для никелирования. Если пропустить эту стадию, никель начнет отваливаться от алюминия огромными пластами сразу после высыхания или при первом нагреве.

Процесс требует быстрого перемещения деталей между ваннами, чтобы исключить повторное окисление металла. Тщательная промывка после каждого этапа удаляет остатки агрессивных реагентов из пор сплава. Никелирование алюминия позволяет объединить легкость конструкции с твердостью и блеском никелевого покрытия. Метод востребован при производстве радиаторов, корпусов портативной техники и элементов авиационных двигателей. Слой никеля изолирует активный алюминий от внешней среды и предотвращает его разрушение.

Никелевое покрытие на медных жилах и наконечниках предотвращает окисление меди при высоких температурах в процессе эксплуатации. Оксид меди паяется крайне плохо, тогда как никель сохраняет отличную смачиваемость припоем в течение долгого времени.

Слой никеля толщиной 3-5 мкм служит надежным барьером против диффузии меди в олово, что исключает образование хрупких соединений в шве. Это гарантирует высокую механическую прочность паяного контакта при сильных вибрациях и ударных нагрузках. Никелированные выводы радиодеталей и разъемов имеют стабильное переходное сопротивление.

Для качественной пайки по никелю применяют специальные флюсы, которые легко разрушают тонкую пассивную пленку металла. Олово растекается по поверхности равномерно, создавая герметичный и надежный стык на молекулярном уровне. В электротехнике такая обработка позволяет отказаться от использования дорогостоящего серебрения без потери качества соединений. Никель не склонен к миграции атомов по поверхности диэлектрика, что предотвращает возникновение токов утечки.

Никель при электролитическом осаждении склонен к образованию микроскопических каналов, через которые влага проникает к основному металлу. Чтобы минимизировать пористость при однослойном покрытии, в электролит вводят специальные смачиватели — антипиттинговые добавки. Эти вещества снижают поверхностное натяжение раствора и препятствуют прилипанию пузырьков водорода к детали.

Постоянное перемешивание жидкости в ванне также способствует получению более плотной и однородной структуры металла. Использование импульсных режимов подачи тока позволяет ионам никеля занимать наиболее устойчивые позиции в кристаллической решетке.

Однако для гарантированной защиты от коррозии в агрессивных средах рекомендуется применять многослойное никелирование. Суть метода заключается в последовательном нанесении слоев с разным содержанием серы или разной кристаллической структурой. Микропоры в разных слоях не совпадают друг с другом, что создает непреодолимый лабиринт для молекул воды. Такая система защиты выдерживает сотни часов испытаний в соляном тумане без появления признаков ржавчины.

Никель обладает избирательной химической стойкостью и крайне неустойчив к воздействию сильных окислителей типа азотной кислоты. В такой среде пассивная пленка на поверхности металла разрушается мгновенно и никель начинает бурно растворяться с выделением тепла.

Даже слабые растворы кислоты способны за короткое время полностью уничтожить защитный слой толщиной 50 мкм. Поэтому для оборудования химических заводов, работающих с азотными соединениями, выбирают другие способы защиты, например, футеровку или специальные сплавы. При проектировании механизмов инженеры и технологи всегда сверяются с таблицами химической совместимости материалов.

В то же время никель отлично держится в серной и соляной кислотах при отсутствии в них растворенного кислорода. Эта особенность позволяет успешно применять никелированные детали в нефтеперерабатывающей промышленности и гальванических цехах. Перед выбором метода обработки важно знать точный состав среды, в которой будет находиться изделие. Случайный контакт никелированной поверхности с азотной кислотой приведет к непоправимой порче детали и потере ее функциональности.

Никелевый слой имеет реальную толщину, которую необходимо учитывать при изготовлении посадочных мест и резьбовых соединений. Для декоративных целей слой составляет около 10-15 мкм, что почти не влияет на собираемость грубых механизмов. Но в прецизионном машиностроении толщина может достигать 50 мкм и более, что существенно меняет диаметры валов и отверстий.

Чтобы деталь соответствовала чертежу после гальваники, ее изготавливают с соответствующим минусовым допуском. Конструкторы заранее закладывают припуск на покрытие, исходя из возможностей конкретного производства.

Химическое никелирование дает более предсказуемый результат по размерам благодаря абсолютной равномерности слоя. Отклонения по толщине в разных точках изделия не превышают 2-3 мкм, что важно для авиационной техники. Гальванический метод требует постоянного контроля времени и силы тока для предотвращения переразмеренности деталей. В процессе работы используют высокоточные микрометры и толщиномеры для проверки параметров на каждом этапе.

Никелирование — эффективный способ реставрации изношенных поверхностей валов, втулок и посадочных мест под подшипники. Технология позволяет наращивать слой металла толщиной до 0.5-1.0 мм без риска термической деформации заготовки. Это выгодно отличает метод от сварки или наплавки, при которых металл может повести от сильного перегрева.

Перед началом процесса изношенный участок протачивают на станке для удаления следов неравномерного износа и придания правильной геометрии. Затем на подготовленную базу осаждают твердый никель до достижения нужного диаметра с запасом на шлифовку.

Восстановленная поверхность обладает высокой твердостью и отличными антифрикционными свойствами, что намного продлевает жизнь узла. Метод часто применяют для ремонта дорогостоящих коленчатых валов и гидравлических штоков крупной техники. Химическое никелирование позволяет восстанавливать даже внутренние поверхности сложных корпусов, куда трудно добраться другим инструментом. Адгезия нового слоя к старой основе остается высокой при условии качественного обезжиривания и травления.
