Оцинкование деталей

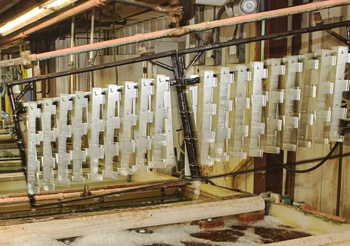

Крепежные элементы малого размера обрабатывают преимущественно в барабанных установках, потому что такой метод обеспечивает максимальную производительность. Метизы загружают в перфорированную емкость, которая вращается внутри гальванической ванны или реактора. Электрический ток проходит через массу деталей, когда они постоянно перекатываются под воздействием центробежной силы.

Равномерное перемешивание гарантирует, что ионы цинка осядут на каждую грань болта, гайки или шайбы. Время цикла подбирают так, чтобы толщина защитного слоя достигла 9 мкм, чего вполне хватает для надежной защиты соединений внутри механизмов.

Метод вращения исключает возникновение пустых зон, которые часто появляются при неподвижной укладке заготовок. Когда процесс электролиза завершают, барабан поднимают и перемещают в зону центрифугирования. Там излишки влаги и реагентов удаляют на высоких оборотах, чтобы на резьбе не осталось наплывов. Затем метизы проходят стадию пассивации для придания им золотистого или серебристого оттенка. Окончательную сушку проводят в потоке теплого воздуха при температуре +60℃.

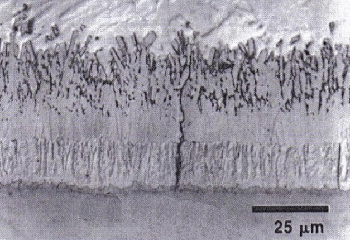

Горячий метод создает на поверхности металла слой толщиной до 100 мкм, что существенно меняет первоначальные размеры деталей. При нарезке резьбы под такую обработку инженеры заранее закладывают специальные зазоры.

Внешний диаметр болта делают чуть меньше стандарта, чтобы после наслоения металла гайка накрутилась без лишних усилий. Если использовать стандартные болты, то после ванны с расплавом при температуре +450℃ витки просто забьются цинком. В таких случаях приходится проводить повторную калибровку или использовать гайки с увеличенным размером отверстия.

Для мелких резьб диаметром менее 10 мм горячее погружение применяют редко, так как риск полной потери профиля очень высок. В этих ситуациях предпочтение отдают термодиффузионному способу, когда пары цинка проникают вглубь структуры без образования толстых наростов. Защита на резьбе должна быть равномерной, иначе впадины станут очагами развития коррозии. После извлечения из расплава детали обязательно подвергают центрифугированию, которое выбивает жидкий металл из канавок.

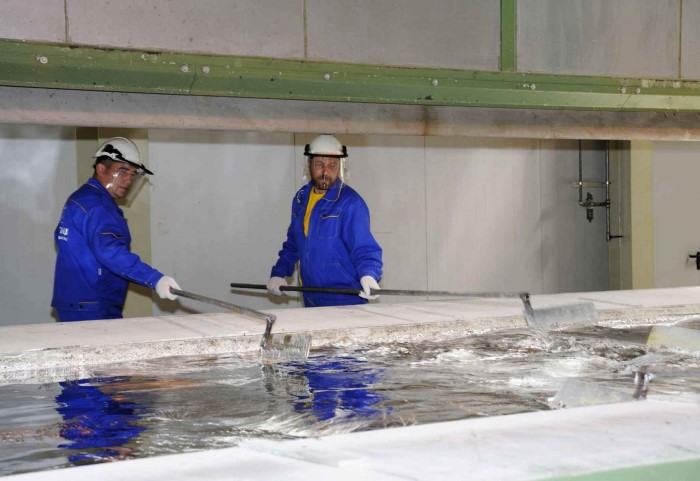

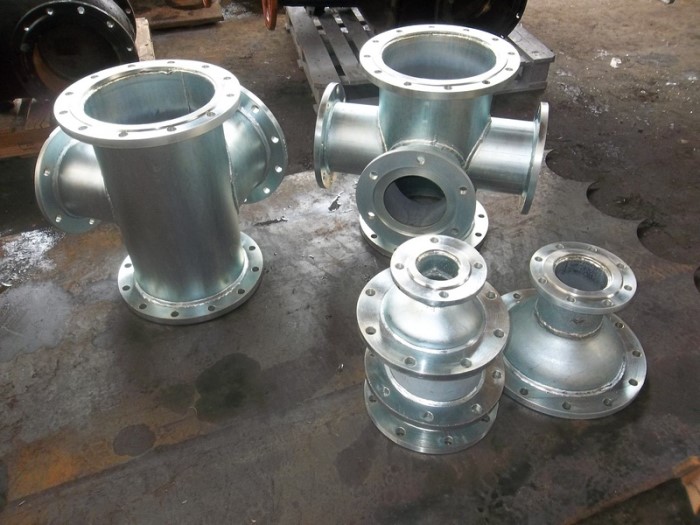

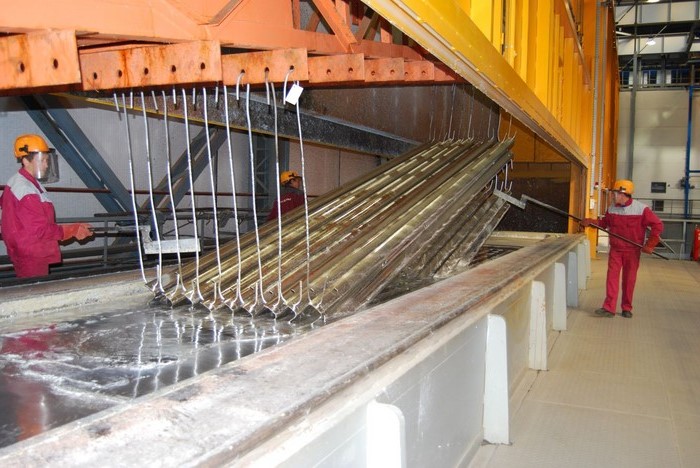

Нанесение цинка на внутренние стенки труб требует полного погружения изделия в ванну с расплавленным металлом. Когда заготовку опускают в цинк, важно обеспечить правильный угол входа, чтобы воздух свободно выходил из полости.

Жидкий цинк заполняет все пространство трубы и создает герметичный защитный слой на стенках. Внутреннее покрытие получается таким же плотным и прочным, как и внешнее, что крайне важно для систем водоснабжения и газопроводов. Если трубы имеют большой диаметр, внутри них могут устанавливать дополнительные аноды при использовании гальванического метода.

Отвод излишков металла при извлечении трубы из расплава производят через специальные технологические отверстия. Если металл не стечет полностью, внутри образуются застывшие перемычки, которые перекроют поток жидкости при эксплуатации. Технология гарантирует отсутствие коррозии в труднодоступных местах, где обычная покраска бессильна. Оцинкованные трубы служат намного дольше черного проката при контакте с влагой.

Автомобильное железо защищают от гниения с помощью холодного или гальванического цинкования, так как эти методы не вызывают температурных деформаций. Листовой металл кузова имеет малую толщину, поэтому нагрев до +450℃ при горячем способе приведет к немедленному короблению панелей.

При гальванике на сталь ложится ровный слой цинка в 10–15 мкм, который служит идеальной базой для грунтовки и краски. Холодное цинкование выполняют методом распыления составов с содержанием цинковой пыли более 95%. Подобная броня блокирует развитие подслойной коррозии в местах случайных сколов и царапин.

Защита кромок и сварных швов имеет приоритетное значение при ремонте порогов и колесных арок. Слой цинка создает гальваническую пару с железом и разрушается первым, сохраняя целостность стального каркаса. Когда на детали наносят цинксодержащие грунты, адгезия последующих лакокрасочных слоев возрастает в несколько раз. После завершения всех стадий металл приобретает стойкость к дорожным реагентам и солям.

Места сварки на оцинкованных опорах и балках требуют обязательного восстановления защитного слоя после завершения монтажа. В зоне нагрева цинк полностью испаряется, обнажая активную сталь, которая начинает ржаветь уже через несколько дней.

Для ремонта используют технологию холодного цинкования с применением специальных аэрозолей или жидких смесей. Сначала шов зачищают механическим способом от шлака и окалины, после чего поверхность обезжиривают растворителем. На чистый металл наносят 2-3 слоя состава, который содержит высокую концентрацию металлического порошка.

Смесь после высыхания образует плотную пленку с электрохимическими защитными свойствами. Цвет ремонтного участка может сначала отличаться от заводского покрытия, но под воздействием атмосферы оттенки со временем выравниваются. Важно перекрывать зону ремонта на несколько сантиметров в каждую сторону для создания надежного герметичного стыка. Подобный способ позволяет защищать мосты, вышки связи и дорожные ограждения без их демонтажа.

Фосфатирование выступает в роли дополнительной стадии, которая превращает поверхность цинка в слой нерастворимых солей фосфора. Процесс полностью убирает характерный жирный блеск и придает деталям матовый серый оттенок. Фосфатная пленка обладает пористой структурой на микроскопическом уровне, что в три раза увеличивает сцепление с порошковыми красками или эмалями.

Когда деталь красят поверх такого слоя, риск отслоения покрытия при ударах сводится к нулю. Технология также обеспечивает высокую химическую инертность металла при контакте с маслами и топливом.

Защитные функции покрытия возрастают, так как фосфаты блокируют доступ влаги к порам цинкового слоя. Метод востребован при производстве фурнитуры, корпусов приборов и деталей сельскохозяйственной техники. Фосфатирование предотвращает возникновение «белой ржавчины» во время транспортировки продукции в сырых контейнерах. После ванны с реагентами изделия проходят стадию пассивации для окончательного закрепления результата.

Защита пружин методом цинкования требует особого внимания к процессу дегазации для исключения водородного хрупкости. В ходе электролиза атомы водорода проникают в кристаллическую решетку закаленной стали, что делает витки ломкими под нагрузкой. Если не поместить пружину в печь сразу после гальваники, она может внезапно лопнуть при первом же сжатии.

Нагрев до +200℃ в течение 4 часов позволяет полностью вывести газ через поры цинкового покрытия. Поверхность после такой обработки сохраняет свою упругость и приобретает высокую стойкость к атмосферной коррозии.

Слой цинка в 12 мкм надежно закрывает микротрещины на поверхности проволоки, замедляя рост усталостных дефектов. Когда пружина работает в условиях постоянной вибрации, эластичное покрытие следует за деформациями металла без разрывов. Защитная оболочка предотвращает появление очагов ржавчины, которые часто служат концентраторами напряжений и причинами аварий. Оцинкованные пружины клапанов и элементов подвески служат гораздо дольше незащищенных деталей.

Метод механического нанесения цинка в барабанах предполагает использование стеклянных микросфер в качестве переносчиков энергии. Детали загружают в емкость вместе с цинковой пылью, водой и набором стеклянных шариков разного диаметра.

При вращении барабана шарики постоянно ударяют по поверхности заготовок, буквально вминая частицы металла в основу. Огромное количество микроударов обеспечивает холодную сварку цинка со сталью без использования электрического тока или нагрева. Процесс позволяет получать плотные и равномерные слои на деталях с острой резьбой и мелкими отверстиями.

Стеклянные сферы также выполняют роль полирующего инструмента, сглаживая микрорельеф покрытия и повышая его плотность. Технология полностью исключает риск наводороживания стали, поэтому она идеальна для обработки высокопрочного крепежа. Слой цинка ложится без наплывов, сохраняя идеальную геометрию самых сложных по форме метизов. После завершения цикла шарики отделяют от деталей на виброситах. Эти микросферы можно использовать повторно тысячи раз.

Визуально оцинкованный металл можно определить по характерному кристаллическому узору или радужным разводам пассивации. Настоящее гальваническое покрытие имеет холодный металлический отблеск, который не стирается при контакте с растворителями. Обычная краска с алюминиевой пудрой легко растворяется ацетоном и оставляет следы на белой ткани при сильном трении.

Проверить наличие цинка можно с помощью обычного магнита: слой цветного металла немного ослабляет магнитное поле, хотя заметить это без приборов трудно. Самым надежным бытовым способом считается использование капли соляной кислоты на незаметном участке.

При контакте кислоты с цинком начинается бурная реакция с выделением пузырьков водорода и характерным шипением. На крашеной поверхности такая реакция отсутствует или протекает крайне вяло только после разрушения пленки лака. Профессиональный контроль на заводах проводят с помощью толщиномеров, которые фиксируют толщину слоя с точностью до 1 мкм. Оцинкованная деталь имеет специфический меловой привкус из-за солей на поверхности, что также служит индикатором обработки.

Цинк обладает крайне низкой химической стойкостью к воздействию щелочей, в том числе растворов едкого натра или калия. В таких условиях защитный слой начинает бурно растворяться с образованием рыхлых соединений — цинкатов.

Покрытие исчезает за считанные часы, обнажая чистую сталь для мгновенного разрушения коррозией. Поэтому оцинкованные трубы и емкости категорически запрещено применять на предприятиях по производству мыла, моющих средств или в цехах гальваники. Даже обычный бетон при застывании выделяет щелочь, что может вызвать временное потемнение и истончение слоя цинка на арматуре.

При проектировании оборудования инженеры всегда анализируют состав рабочих жидкостей и газов. Если контакт со щелочной средой неизбежен, цинкование заменяют на никелирование или использование нержавеющих сплавов. В нейтральных и слабокислых условиях цинк работает идеально, но агрессивный уровень pH выше 11 быстро уничтожает любую толщину защиты.

Производство оцинкованной проволоки проходит на автоматических линиях непрерывного действия, где заготовка движется через ванну со скоростью до 100 м в минуту. Слой цинка наносится методом горячего погружения, что обеспечивает герметичность защиты по всей длине жилы.

Сетка, которую сплели из такой проволоки, не ржавеет в местах переплетения и сохраняет прочность десятилетиями. В отличие от сетки с полимерным покрытием, оцинкованная рабица не боится морозов и не трескается при резких перепадах температур. Поверхность долго остается светлой и не требует ежегодной покраски для сохранения внешнего вида.

Толщина слоя на проволоке обычно составляет около 50–70 мкм, чего достаточно для эксплуатации в условиях высокой влажности. Металл после оцинкования сохраняет высокую пластичность, поэтому он не лопается при сильных изгибах во время плетения. Такая защита блокирует возникновение точечной коррозии, которая быстро превращает обычную стальную нить в труху. Оцинкованные ограждения считаются самым выгодным решением для зонирования участков и промышленных территорий.

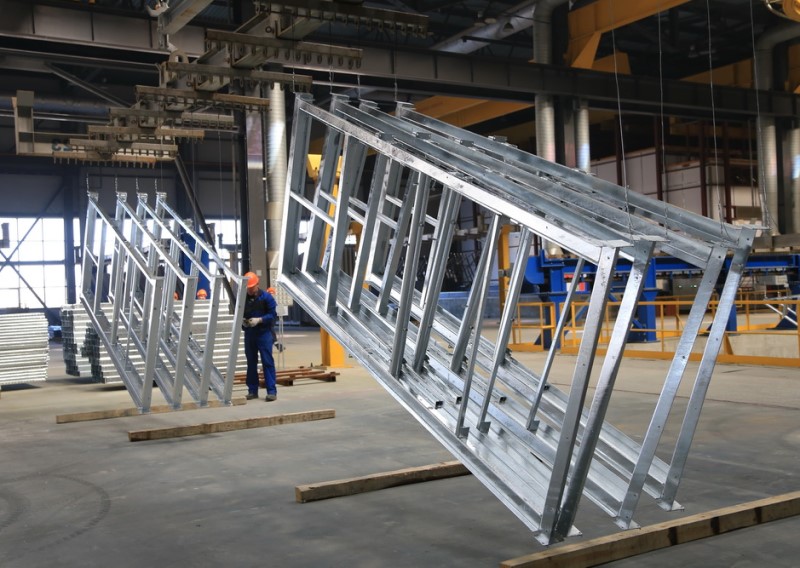

Заготовки с глубокими пазами, внутренними углами и узкими карманами требуют обязательного сверления дренажных и вентиляционных отверстий. В процессе погружения в жидкий цинк расплав должен мгновенно вытеснить воздух из всех пустот заготовки. Если внутри останется газовая пробка, металл в этой зоне не вступит в реакцию со сталью, что приведет к появлению «лысых» пятен.

Также важно обеспечить быстрый слив цинка при подъеме изделия из ванны для предотвращения образования толстых застывших наплывов. Профессиональное проектирование оснастки позволяет обрабатывать сложные сварные узлы за один цикл.

Поверхность перед оцинковкой проходит стадию травления в кислоте для удаления остатков масла и окалины из всех углублений. Наличие следов сварки требует механической зачистки швов, так как шлак препятствует адгезии цинка. Использование подвесок с правильным углом наклона гарантирует равномерность толщины слоя во всех точках детали. Когда расплав омывает поверхность свободно, защитная броня получается плотной и беспористой.

Наличие цинка на поверхности стали значительно усложняет процесс проведения сварочных работ на автоматических линиях. Цинк плавится при гораздо более низкой температуре, чем железо, и начинает испаряться, создавая облако белых паров вокруг дуги. Эти газы проникают в сварочную ванну и вызывают появление пористости и трещин в структуре металла шва.

Для получения качественного соединения защитный слой в зоне контакта электродов обязательно удаляют шлифовальным инструментом. Только чистый металл основы позволяет сформировать прочный молекулярный стык без скрытых дефектов.

Работа с оцинкованным прокатом требует наличия мощной вытяжной вентиляции, так как пары цинка токсичны для сварщика. В некоторых случаях применяют специальные режимы сварки с повышенным давлением газа, который выдувает испарения из зоны пламени. После завершения монтажа поврежденные участки восстанавливают составами для холодного цинкования. Использование оцинкованных деталей в сварных конструкциях оправдано их высокой долговечностью, но требует строгого соблюдения технологии.
