Покраска металлоконструкций

Качество покраски напрямую зависит от подготовки основы. Международный стандарт выделяет два основных метода очистки. Степень Sa подразумевает абразивоструйную обработку. Например, Sa 2.5 означает очень тщательную очистку до почти чистого металла, когда допускаются лишь легкие следы в виде пятен или полос. Это обязательное требование для большинства промышленных защитных систем.

Степень St относится к ручной или механизированной очистке инструментом. St 3 означает очень тщательную очистку, при которой поверхность должна приобрести металлический блеск.

При изготовлении металлоконструкций на заводе всегда стремятся к уровню Sa 2.5, так как это гарантирует максимальную адгезию грунта. Если очистка проведена некачественно, коррозия начнется под слоем краски даже самого дорогого состава в течение первого года эксплуатации.

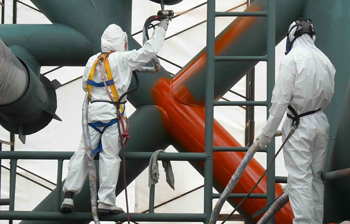

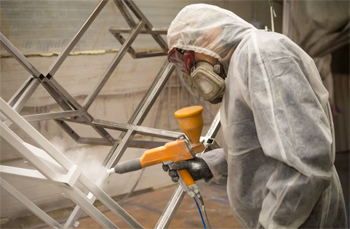

Метод безвоздушного распыления - стандарт для профессиональной защиты крупных объектов. В отличие от пневматических краскопультов здесь краска подается под огромным давлением - до 200 или 500 атмосфер - через сопло специальной формы. Это позволяет наносить лакокрасочные материалы высокой вязкости с минимальным содержанием растворителя.

Главное преимущество заключается в высокой производительности и возможности формирования толстого слоя за один проход. Отсутствие в факеле сжатого воздуха исключает попадание в покрытие капель масла или влаги из компрессора, а также значительно снижает туманообразование. Это обеспечивает экономию материала до 20-30%.

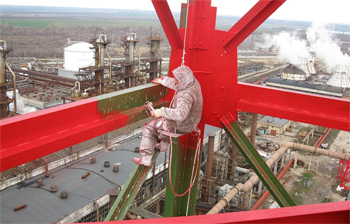

При производстве выездных работ безвоздушные аппараты позволяют окрашивать фермы и опоры на большой высоте, сохраняя при этом идеальную равномерность защитного слоя.

Окрашивание металла в условиях повышенной влажности или при резких перепадах температур ведет к мгновенному нарушению адгезии. Точка росы - температура, при которой влага из воздуха начинает конденсироваться на поверхности стали в виде невидимой глазу микропленки.

Согласно технологическим регламентам температура металла должна быть как минимум на три градуса выше текущей точки росы. Если нанести краску на влажную поверхность, под покрытием останутся очаги коррозии, которые быстро вызовут отслоение эмали. На производстве маляры используют гигрометры и пирометры для постоянного мониторинга условий.

Соблюдение этого правила особенно критично при выездной покраске металлоконструкций на открытом воздухе весной и осенью, когда влажность воздуха наиболее высока. Игнорирование климатических факторов делает бесполезными любые затраты на качественные материалы.

Эти два типа покрытий часто работают в паре, но выполняют разные задачи. Эпоксидные составы обладают колоссальной адгезией к стали и высокой механической прочностью. Они служат идеальным барьером против влаги и химических веществ, поэтому чаще используются в качестве грунтовочного или промежуточного слоя. Но эпоксиды чувствительны к солнечному свету и быстро мелеют под ультрафиолетом, теряя защитные свойства.

Полиуретановые эмали, напротив, отличаются исключительной стойкостью к атмосферным воздействиям и УФ-излучению. Они сохраняют цвет и блеск на протяжении многих лет.

При изготовлении металлоконструкций на заказ для наружного использования применяется классическая схема: эпоксидный грунт для защиты металла и полиуретановый финиш для защиты от солнца, обеспечивая долговечность всей системы на срок более десяти лет.

Холодное цинкование - нанесение специальных составов с экстремально высоким содержанием цинковой пудры: более 90% в сухом слое. В отличие от обычной краски такой состав обеспечивает не только барьерную, но и электрохимическую защиту стали. Цинк выступает в роли анода и окисляется первым, предотвращая разрушение железа в местах царапин и сколов.

При изготовлении металлоконструкций на выезде этот метод является наиболее эффективной альтернативой горячему цинкованию, которое невозможно провести для уже смонтированных объектов. Важна тщательная подготовка поверхности, так как цинковая пыль должна иметь прямой электрический контакт со сталью.

Качественное холодное цинкование позволяет значительно продлить ресурс опор мостов и резервуаров, работающих в условиях повышенной влажности.

Обычные алкидные или масляные краски очень плохо держатся на свежем цинковом покрытии. Это связано с химической реакцией омыления, при которой краска превращается в липкую массу и отслаивается уже через несколько месяцев. Для окрашивания оцинковки требуются специализированные адгезионные составы на акриловой или виниловой основе.

Перед нанесением поверхность металла должна быть очищена от продуктов окисления - так называемой белой ржавчины. Часто на производстве применяют метод легкого пескоструйной обработки для создания на цинке микрорельефа. Правильный подбор грунта для цветных металлов на этапе производства работ обеспечивает долговечность декоративного слоя, позволяя интегрировать оцинкованные каркасы в любой дизайнерский проект без риска шелушения краски.

Кромки стальных профилей и сварные швы - зоны повышенного риска начала коррозии. Из-за сил поверхностного натяжения жидкая краска стремится стечь с острых углов, в результате чего толщина слоя в этих местах оказывается в два или три раза меньше, чем на плоскости.

Для предотвращения этого дефекта при профессиональной покраске применяется операция полосового окрашивания. Маляры вручную кистью прокрашивают все ребра, болтовые соединения и сварочные валики перед нанесением основного слоя распылителем. Это гарантирует создание необходимой толщины покрытия в самых уязвимых точках.

При изготовлении сложных решетчатых конструкций, таких как фермы или вышки, полосовое окрашивание является обязательным этапом контроля качества, значительно повышая общий ресурс антикоррозионной системы.

Толщина нанесенной краски (ТСС) - главный показатель соблюдения технологического регламента. Каждая защитная система имеет расчетное значение ТСС в микронах, которое должно обеспечивать надежный барьер против коррозии.

Для контроля специалисты используют электронные толщиномеры, работающие на принципе магнитной индукции. Замеры проводят во множестве точек по всей поверхности конструкции. Если слой окажется тоньше проектного, защита будет неэффективной, а если слишком толстым - возникнет риск растрескивания покрытия из-за внутренних напряжений.

На производстве результаты замеров фиксируются в специальном акте. Наличие подтвержденной толщины сухого слоя дает заказчику гарантию того, что конструкция выдержит расчетные климатические нагрузки, и подтверждает уникальность качества работ.

При подготовке металла абразивоструйным методом на поверхности формируется микрорельеф. Высоту пиков и глубину впадин этого рельефа называют профилем поверхности. Слишком гладкий металл не обеспечит надежного сцепления краски, а на слишком грубом профиле пики металла могут выступать над слоем грунта, становясь очагами коррозии.

Оптимальный профиль обычно составляет от 40 до 70 микрон в зависимости от вязкости используемой краски. На производстве этот параметр контролируется с помощью специальных компараторов.

Правильно подготовленный профиль увеличивает реальную площадь контакта краски с металлом в несколько раз, что обеспечивает непревзойденную адгезию. Это особенно важно для конструкций, работающих в условиях постоянной вибрации, где риск отслоения покрытия наиболее велик.

Замкнутые или труднодоступные полости металлоконструкций часто остаются незащищенными, что ведет к их стремительному гниению изнутри. При изготовлении качественных конструкций для решения этой проблемы применяют метод налива или используют специализированные удлинительные насадки для безвоздушного распыления.

Внутреннюю поверхность трубы очищают химическим методом или с помощью вращающихся сопел. Если конструкция позволяет, торцы труб наглухо заваривают после нанесения антикоррозийного состава для полного исключения доступа кислорода. При покраске профильной трубы на выезде важно контролировать, чтобы краска не скапливалась в нижних точках, образуя наплывы, которые могут помешать монтажу.

Полная герметизация или качественная внутренняя обработка - залог того, что несущий каркас сохранит прочность на протяжении десятилетий.

Процесс полимеризации современных индустриальных красок требует строгого соблюдения температурного режима и вентиляции. Для эпоксидных составов важно, чтобы температура в цехе не опускалась ниже 10-15 градусов, иначе химическая реакция отверждения может остановиться.

При изготовлении металлоконструкций в заводских условиях сушка проводится в специальных камерах с интенсивным воздухообменом. Это необходимо для быстрого удаления паров растворителей, которые при застое могут вызвать помутнение и пористость покрытия. Важно также избегать прямого попадания пыли на свежую краску до ее высыхания «на отлип».

Профессиональная организация сушки гарантирует достижение покрытием паспортной твердости, что исключает повреждение защитного слоя при последующей погрузке и транспортировке элементов на объект.

Внутренняя поверхность емкостей для хранения воды должна быть не только защищенной от коррозии, но и абсолютно безопасной для человека. При производстве таких работ используются специализированные составы, не содержащие токсичных растворителей и тяжелых металлов. После полной полимеризации такое покрытие становится химически инертным и не выделяет в среду никаких веществ, даже при длительном контакте.

Перед применением материала подрядчик обязан предоставить санитарно-эпидемиологическое заключение на конкретную марку краски. На этапе нанесения контролируется отсутствие малейших пор и раковин, так как любая брешь в покрытии приведет к быстрому загрязнению воды продуктами окисления металла.

Тщательная проверка герметичности защитного слоя обеспечивает соответствие объекта нормам СанПиН.

Высоконаполненные лакокрасочные материалы содержат большое количество сухого остатка и минимум летучих растворителей. При изготовлении металлоконструкций применение таких составов позволяет существенно сократить количество наносимых слоев. Один слой краски может иметь толщину 150-300 микрон, что в несколько раз больше, чем у обычных эмалей. Это значительно ускоряет производственный цикл и снижает затраты на оплату труда маляров.

Такие покрытия обладают превосходной укрывистостью и лучше заполняют микронеровности металла. С экологической точки зрения использование высоковязких материалов снижает выбросы вредных веществ в атмосферу. Применение таких красок в заводских условиях позволяет получить надежную защиту за один или два рабочих прохода, обеспечивая при этом великолепный внешний вид.
