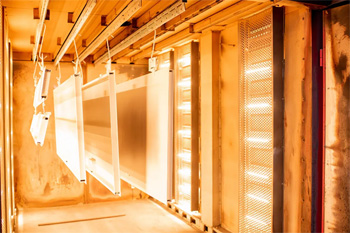

Печи полимеризации

Корпус оборудования изготавливают из двух слоев листовой стали, между которыми прокладывают маты из базальтового волокна высокой плотности. Такая конструкция минимизирует тепловые потери, так как минеральная вата выдерживает нагрев до +600℃ без деформации и выделения вредных газов.

Толщина изоляционного слоя составляет 100–150 мм, что позволяет внешней поверхности оставаться безопасной при пиковых нагрузках. Когда металл внутри разогревают до рабочей температуры, базальт надежно блокирует передачу энергии на внешний кожух. Сэндвич-панели собирают без образования мостиков холода, чтобы исключить локальные зоны перегрева на стыках. Плотное прилегание волокон исключает появление пустот, через которые в атмосферу цеха мог бы уходить горячий воздух.

Внутренние листы из оцинкованной или нержавеющей стали защищают вату от случайных механических повреждений при загрузке тяжелых заготовок. Использование современных утеплителей снижает затраты на электричество или газ, потому что печь долго сохраняет накопленное тепло после выключения горелок. Слой фольгированного отражателя под обшивкой возвращает инфракрасное излучение внутрь рабочей камеры, что ускоряет процесс плавления порошка.

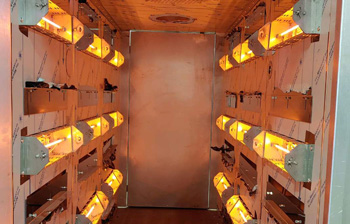

Основной источник тепла - трубчатые электронагревали, которые равномерно распределяют по боковым поверхностям камеры. Оболочку этих приборов изготавливают из нержавеющей стали, чтобы исключить появление коррозии при контакте с остатками влаги на деталях. Когда ток проходит через внутреннюю спираль, металл трубки нагревает окружающий воздух до заданных параметров.

Суммарная мощность системы зависит от объема внутреннего пространства и от требуемой скорости выхода на рабочий режим. ТЭНы объединяют в независимые группы, которые включаются и выключаются по командам контроллера. Нихромовая проволока внутри трубки обладает высоким сопротивлением и сохраняет свойства при тысячах циклов нагрева и охлаждения. Замена вышедшего из строя нагревателя занимает минимум времени и не требует полной разборки установки.

Расположение элементов защищают металлическими экранами, которые предотвращают прямое инфракрасное излучение на окрашенную поверхность заготовки. Такая мера исключает локальное выгорание пигмента, так как тепло передается через принудительную конвекцию. Использование керамических изоляторов в местах крепления гарантирует отсутствие утечек тока на корпус печи.

Вентиляторы обеспечивают циркуляцию горячих воздушных масс, которая необходима для создания однородного температурного поля во всем объеме. Когда лопасти вращаются на высоких скоростях, воздух постоянно перемешивается и не образует слоев с разным уровнем нагрева. Это гарантирует одновременную полимеризацию верхних и нижних частей детали. Без активного движения газов в углах бокса могут возникнуть зоны застоя, где порошок не расплавится до нужной степени.

Конструкция вентилятора включает удлиненный вал, который выносит электродвигатель за пределы горячей зоны под защиту обмоток от перегрева. Крыльчатку изготавливают из жаропрочных сплавов, которые сохраняют идеальную балансировку при температуре +250℃. Использование подшипниковых узлов с термостойкой смазкой обеспечивает длительную работу оборудования.

Система наддува позволяет сократить время прогрева массивных стальных деталей, так как конвективный теплообмен происходит эффективнее. Встроенные частотные преобразователи регулируют скорость потока, чтобы не вызывать сдувание порошка с поверхности до начала его плавления. Направление движения воздуха задают через систему воздуховодов и регулируемых заслонок. Если вентилятор работает стабильно, разница температур в разных точках камеры не превышает 2℃.

Проемы дверей оснащают по периметру профилями из силикона или базальтового шнура. Когда створки закрывают, мягкий материал сжимается и полностью перекрывает путь для выхода воздуха наружу. Такая герметизация исключает появление сквозняков, которые могли бы нарушить точность поддержания температуры внутри камеры.

Силиконовые вставки сохраняют эластичность при постоянном воздействии +200℃ и не прилипают к металлической рамке корпуса. Специальная форма профиля обеспечивает плотный контакт даже при возникновении незначительных перекосов дверного полотна. Использование уплотнений защищает внешние запорные механизмы от перегрева и случайного заклинивания. Срок службы расходных материалов достигает двух лет.

Когда печь работает в режиме полимеризации, отсутствие утечек тепла экономит до 15% энергетических ресурсов предприятия. В некоторых моделях применяют двойной контур защиты, который создает дополнительную воздушную прослойку между уплотнителями. Замену изношенного шнура производят без использования клея через установку в специальные пазы на торцах двери.

Термопары устанавливают в нескольких контрольных точках объема под максимально точный мониторинг состояния воздушной среды. Один датчик обычно находится рядом с нагревательным блоком, чтобы предотвратить критический перегрев ТЭНов или газового теплообменника. Другие измерительные элементы размещают в рабочей зоне на разной высоте, что позволяет контролировать равномерность прогрева заготовок.

Когда электроника фиксирует разницу показателей в несколько градусов, она корректирует скорость вращения вентиляторов. Корпуса сенсоров изготавливают из нержавеющей стали, чтобы защитить чувствительные спаи от химического воздействия паров краски. Точность передачи сигнала обеспечивает стабильность химической реакции в слое полимера, так как даже малые отклонения влияют на прочность пленки.

Данные от датчиков поступают в реальном времени на экран пульта управления и записываются в электронную память устройства. Такая система позволяет обнаружить неисправность одного из контуров нагрева или сбой в работе циркуляционного вентилятора. Использование нескольких контрольных точек исключает появление брака из-за локального недогрева металла в тупиковых зонах.

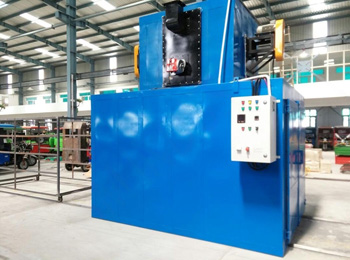

Газовое оборудование выбирают для оснащения крупных туннельных линий, где требуется высокая тепловая мощность при низких затратах. Когда газ сгорает в закрытой камере теплообменника, он нагревает чистый воздух, который затем поступает в зону полимеризации. Такая схема исключает контакт продуктов горения с окрашенной поверхностью, что сохраняет чистоту и первоначальный цвет покрытия.

Современные горелки имеют автоматический розжиг и многоступенчатую регулировку пламени под плавное управление температурой. Себестоимость окраски на газовом топливе в несколько раз ниже по сравнению с использованием мощных электрических ТЭНов. Конструкция горелочного узла включает системы контроля давления газа и наличия пламени, которые мгновенно отключают подачу при сбоях.

Теплообменники из жаростойкой стали эффективно передают энергию воздушному потоку через развитую систему внутренних труб. Подобные установки подходят для обработки сверхтяжелых металлоконструкций, так как быстрее прогревают массивную сталь до рабочей температуры. Газовые печи требуют наличия качественной вытяжной вентиляции для отвода отработанных газов за пределы производственного цеха.

Инфракрасные лампы передают тепловую энергию поверхности окрашенного металла через электромагнитное излучение. Когда лучи попадают на слой порошка, они проникают сквозь него и греют саму основу изделия. Это вызывает плавление полимера изнутри, что исключает появление пузырьков воздуха и способствует идеальной адгезии.

Использование ИК-нагревателей позволяет сократить время цикла полимеризации в несколько раз по сравнению с конвекционными методами. Оборудование выходит на полную мощность мгновенно после включения, поэтому предварительный прогрев камеры перед началом смены не требуется. Кварцевые или керамические излучатели объединяют в панели, которые можно перемещать в зависимости от габаритов обрабатываемой заготовки.

Такая техника эффективна при окраске плоских листов или простых геометрических форм, так как лучи распространяются по прямой линии. В зонах «тени», куда свет не попадает напрямую, нагрев происходит медленнее, что требует комбинирования методов. Современные печи часто оснащают гибридными системами, где ИК-лампы отвечают за быстрый старт, а вентиляторы поддерживают общую температуру.

Транспортировку изделий осуществляют через использование подвесных монорельсов или напольных тележек на жаропрочных роликах. Когда детали перемещают вручную, используют верхние пути с поворотными каретками, которые выдерживают вес до нескольких сотен килограммов. В автоматических конвейерах применяют стальные цепи, которые проходят сквозь всю камеру и обеспечивают непрерывное движение продукции.

Все элементы качения изготавливают из специальных сплавов, которые не теряют прочности при нагреве до +220℃. Важным узлом выступают подшипники, которые заполняют высокотемпературной смазкой под предотвращение заеданий и рывков. Надежная механика гарантирует плавность хода, что исключает раскачивание груза и падение заготовок внутри печи.

Транспортные пути проектируют с учетом температурного расширения металла, чтобы избежать деформации рельсов при длительной эксплуатации. Если печь имеет туннельную форму, на входе и выходе устанавливают тепловые завесы под защиту механизмов от перегрева. Подвески и крюки регулярно очищают от наслоений краски.

Вытяжная вентиляция отвечает за удаление продуктов испарения и летучих веществ, которые выделяются при химической реакции полимеризации. Когда порошок плавится, небольшое количество смол и добавок переходит в газообразное состояние, создавая дымку внутри камеры. Если не удалять эти газы, они могут оседать на поверхности свежего покрытия и вызывать изменение его блеска или цвета.

Мощность вентилятора рассчитывают так, чтобы поддерживать небольшое разрежение внутри бокса под предотвращение выхода запахов в цех. Трубопроводы изготавливают из оцинкованной стали с надежной изоляцией, так как температура отходящих газов может достигать +150℃. Наличие шиберных заслонок позволяет точно регулировать объем удаляемого воздуха в зависимости от загрузки оборудования.

Встроенные фильтры-уловители очищают выбросы от частиц смол под защиту окружающей среды и предотвращение засорения дымоходов. Если систему проектируют правильно, она не вызывает значительных потерь тепла, так как основной объем воздуха продолжает циркулировать внутри печи. Регулярная очистка вытяжных каналов от жировых отложений исключает риск их возгорания при случайных искрах.

Блок управления объединяет программируемый логический контроллер, пусковую аппаратуру и сенсорный дисплей под ввод параметров. Когда оператор выбирает нужную программу, система задает время нагрева, длительность выдержки и скорость охлаждения. Электроника отслеживает данные от всех термопар и меняет мощность нагревателей для поддержания графика температуры.

На экране отображается график текущего цикла, что позволяет визуально контролировать ход выполнения операции. Встроенные алгоритмы защиты блокируют работу оборудования при обрыве фазы, перегреве или неисправности вентиляторов. Современные контроллеры поддерживают подключение к компьютерной сети предприятия.

Использование режима «отложенного старта» позволяет прогревать печь к началу рабочей смены без участия человека. Когда цикл завершают, блок управления подает звуковой и световой сигналы, оповещающие о готовности партии. Соблюдение времени выдержки гарантирует полную полимеризацию слоя по всей глубине без пережога полимера.

Зоны предварительного нагрева в туннельных печах служат для плавного повышения температуры массивных металлоизделий перед попаданием в основной бокс. Когда холодная деталь весом в несколько тонн сразу попадает в зону +200℃, это может вызвать резкое температурное расширение и деформацию тонких элементов.

Предварительный прогрев удаляет остатки влаги из микропор металла, что предотвращает появление пузырей под слоем краски. Этот этап также начинает процесс плавления порошка, подготавливая его к финальной химической реакции полимеризации. Длина секции рассчитывается исходя из скорости движения конвейера и теплоемкости обрабатываемых материалов.

Плавный рост температуры снижает нагрузку на основные нагреватели, так как в главную зону заготовки входят уже разогретыми до +80℃. Подобная схема работы исключает температурные удары, которые могут вызвать растрескивание грунта или ухудшение адгезии. В этой части печи устанавливают дополнительные вентиляторы под интенсивный обдув заготовок со всех сторон.
