Порошковая покраска крупногабаритных металлоконструкций

Размеры обрабатываемых конструкций ограничивают внутренним объемом печи полимеризации, потому что объект должен полностью поместиться в камеру. На крупных производствах используют печи длиной до 12 м, шириной около 2 м и высотой до 3 м. Если строительная ферма или балка превышает эти параметры, ее делят на отдельные сегменты для последующей сборки на объекте.

Массивные элементы перемещают внутри цеха при помощи транспортных систем с усиленными направляющими, которые выдерживают вес в несколько тонн. Перед заказом обязательно уточняют полезный объем оборудования, так как зазоры между стенками и деталью должны составлять не менее 200 мм.

Правильное размещение в камере обеспечивает равномерный прогрев металла со всех сторон и исключает появление дефектов на поверхности. Когда изделие имеет сложную форму, его подвешивают на несколько прочных крюков для исключения деформации под собственной тяжестью при нагреве. Инженерные расчеты позволяют оптимально загрузить печь и снизить затраты на энергоносители.

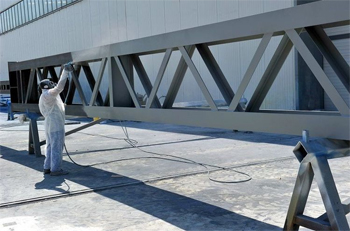

Классическая технология требует использования стационарной печи для запекания состава, поэтому на открытых строительных площадках такие работы проводят редко. Для окрашивания неподвижных объектов применяют метод газопламенного напыления, когда частицы порошка плавятся в струе горелки прямо в момент полета к металлу.

Этот способ позволяет защищать опоры мостов, резервуары и элементы каркасных зданий без их демонтажа. Качество такого покрытия сопоставимо с заводским, но процесс требует полного отсутствия сильного ветра и осадков. Металл предварительно зачищают ручными инструментами или мобильными пескоструйными установками.

Газопламенный метод исключает необходимость транспортировки тяжелых грузов на производство, что существенно экономит бюджет заказчика. Порошок ложится на поверхность в полужидком состоянии и мгновенно затвердевает при контакте со сталью. Когда объект имеет огромную площадь, бригада рабочих обрабатывает его по секциям до полного закрытия всей поверхности. Технология выручает при ремонте уже смонтированных металлоконструкций в промышленном секторе или при реставрации фасадов.

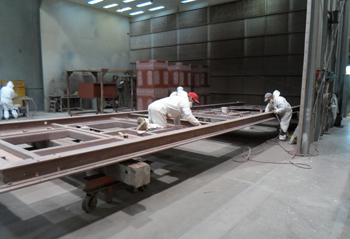

Очистка массивных изделий от окалины и ржавчины происходит в пескоструйных камерах большого объема. Рабочий в защитном костюме направляет струю абразива под высоким давлением на каждый сантиметр стали до получения чистого металлического блеска. Этот этап гарантирует высокую адгезию будущего полимерного слоя, так как удаляет все следы жира и заводской маркировки.

После абразивной обработки поверхность обдувают сжатым воздухом для удаления мелкой пыли. Если конструкцию изготовили из горячекатаного проката, время воздействия песка увеличивают для снятия прочного слоя окалины.

Химическое обезжиривание проводят при помощи распылителей, потому что погружение огромных балок в ванны требует слишком больших емкостей. Раствор подают под напором, чтобы он проник во все сварные швы и стыки элементов. Когда металл полностью высыхает, на него наносят антикоррозийный грунт в автоматическом или ручном режиме. Подготовка занимает до 60% всего времени производственного цикла.

Время выдержки в печи полимеризации напрямую зависит от толщины стенок металла, так как порошок плавится только после прогрева самой основы до +180℃. Для конструкций со стенкой 20-30 мм период нагрева может составлять от 1 до 2 часов. Если извлечь деталь раньше, краска не наберет нужную прочность и начнет отваливаться при монтаже.

Температурные датчики внутри камеры контролируют состояние воздуха и поверхности объекта в режиме реального времени. Огромная теплоемкость стали требует больших затрат энергии, что всегда отражается на итоговой стоимости работ.

Равномерность прогрева обеспечивают за счет мощной циркуляции воздуха внутри печи. Это исключает появление зон с недопеченным порошком, которые могут стать слабым местом всей защиты. Когда цикл завершают, металл остывает очень медленно из-за своей большой массы. Быстрое охлаждение крупногабаритных изделий запрещено, потому что оно может вызвать внутренние напряжения и деформацию сварного каркаса.

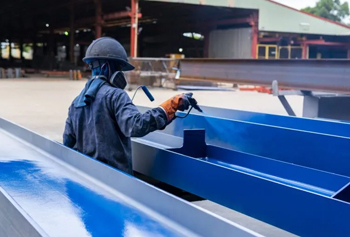

Сложная геометрия строительных ферм создает зоны экранирования, где обычное электростатическое поле может не сработать. Для таких объектов используют оборудование с регулируемым напряжением, которое позволяет частицам проникать в глубокие пазухи и узкие стыки.

Маляр направляет факел под разными углами, чтобы порошок покрыл все невидимые зоны сопряжения труб и уголков. Статический заряд заставляет краску буквально облеплять края металла, что исключает появление непрокрашенных участков.

После расплавления в печи полимер образует герметичный кокон вокруг всей решетчатой структуры. Тщательный визуальный контроль проводят после каждого этапа, так как пропуски на фермах приводят к быстрому развитию ржавчины. Когда изделие имеет очень много мелких связей, его окрашивают в несколько проходов. Плотная структура полимера не дает влаге скапливаться в местах сварки элементов. Защита внутренних полостей герметичных труб происходит за счет плотной заварки торцов перед покраской. Это предотвращает коррозию металла изнутри и сохраняет несущую способность здания.

Грузоподъемность современных конвейеров для крупногабаритных грузов составляет от 500 кг до 5 т на точку подвеса. Это позволяет обрабатывать тяжелые колонны, подкрановые балки и элементы мостовых переходов. Перед началом работ инженеры рассчитывают количество и расположение крюков для равномерного распределения веса. Если деталь имеет слишком большую массу, ее перемещают на специальных тележках по рельсовым путям прямо в камеру запекания. Надежность креплений проверяют перед каждым запуском линии для обеспечения безопасности персонала и сохранности оборудования.

Использование усиленных цепей и приводов исключает обрыв конструкций во время нагрева в печи, когда прочность стали может незначительно снизиться. Автоматика плавно передвигает груз, предотвращая раскачивание и соприкосновение деталей со стенками камеры. Когда обрабатывают длинномерные изделия до 12 м, синхронизируют работу нескольких кареток.

Такой подход гарантирует стабильность положения объекта на всех этапах от очистки до остывания. Высокая производительность систем позволяет окрашивать десятки тонн продукции за одну рабочую смену.

Нанесение полимерного слоя на цинковое покрытие значительно увеличивает коррозийную стойкость конструкций в агрессивных промышленных зонах. Оцинкованную поверхность предварительно подвергают легкому пескоструйному воздействию для удаления оксидной пленки и создания шероховатости. Этот процесс называют свиппингом, так как он требует осторожности для сохранения основного слоя цинка.

После очистки детали обезжиривают и покрывают порошковым составом, который имеет высокую адгезию к цветным металлам. Термическая обработка сплавляет два защитных слоя в единую систему, которая противостоит любым погодным факторам.

Комбинированная защита предотвращает появление белой ржавчины, которая часто разрушает чистый цинк в условиях высокой влажности. Порошковая краска также выполняет декоративную функцию, позволяя вписать промышленные объекты в городскую среду. Цвет покрытия не меняется под влиянием солнечного света и химических выбросов предприятий.

Для защиты внешних каркасов зданий и опор используют усиленное покрытие толщиной 120-200 мкм. Такой слой обладает достаточной прочностью, чтобы выдерживать удары инструментов при монтаже и ветровую эрозию. В агрессивных средах наносят два слоя порошка: цинкосодержащий грунт и финишную декоративную краску. Общая толщина панциря в этом случае может достигать 250 мкм, что превращает деталь в почти вечный объект. Контроль параметров проводят ультразвуковыми толщиномерами, которые показывают данные даже через несколько слоев материала.

Слишком большая толщина, свыше 300 мкм, может привести к хрупкости покрытия и его растрескиванию при температурных колебаниях. Инженеры подбирают оптимальный режим напыления исходя из условий эксплуатации будущего здания. Когда конструкцию используют внутри сухого помещения, достаточно стандартного слоя в 80 мкм.

Качественное распределение полимера гарантирует отсутствие пор, через которые влага могла бы попасть к железу. Однородность защиты проверяют по всей длине балки, уделяя особое внимание кромкам и углам профиля.

Перевозка конструкций длиной 6-12 м требует использования специализированных прицепов и получения разрешений на провоз негабаритных грузов. Объекты надежно фиксируют ремнями через мягкие прокладки, чтобы исключить повреждение голого металла или готового покрытия. На производстве используют краны и погрузчики для бережной выгрузки и подачи деталей на малярный участок.

Правильная логистика позволяет сократить время между изготовлением каркаса и его защитой от ржавчины. Если завод находится далеко, часто применяют схему покраски на месте при помощи мобильных бригад.

Когда готовые окрашенные изделия везут на стройплощадку, их упаковывают в плотную пленку или деревянную обрешетку. Это предотвращает появление царапин при трении деталей друг о друга во время движения по неровным дорогам. Каждый элемент маркируют для облегчения последующей сборки без повреждения защитного слоя. Профессиональный подход к транспортировке гарантирует сохранение товарного вида продукции до момента сдачи объекта.

Полимерное покрытие обладает высокой эластичностью, поэтому оно не трескается при постоянных вибрационных нагрузках от транспорта. Когда балка прогибается под весом тяжелой машины, слой краски деформируется вместе с металлом и возвращается в исходное состояние.

Обычные масляные краски быстро разрушаются в таких условиях из-за своей хрупкости и низкой адгезии. Порошковый состав буквально проникает в поверхностную структуру стали на молекулярном уровне. Это обеспечивает целостность защиты даже при интенсивном использовании путепроводов и эстакад.

Для мостовых элементов выбирают специальные полиэфирные или эпоксидно-полиэфирные смеси с повышенным коэффициентом гибкости. Пленка сохраняет свои свойства при температурах от -60 до +120℃, что актуально для северных регионов. Вибрации не вызывают отслоения полимера, так как в нем отсутствуют внутренние пустоты и раковины. Плотное прилегание материала блокирует развитие усталостных трещин в металле, защищая его от проникновения реагентов.

Стандартные порошковые краски не относятся к средствам активной огнезащиты, но не поддерживают горение и не выделяют токсичный дым. При воздействии открытого пламени полимер просто обугливается, не становясь источником распространения огня внутри помещения.

Для повышения огнестойкости зданий на металл наносят специальные вспучивающиеся составы, поверх которых можно напылять порошок. Это позволяет совместить строгие требования пожарной безопасности с высокими декоративными качествами отделки. Порошковый слой в этом случае служит защитой для основного огнезащитного материала от влаги и износа.

Сам процесс запекания в печи подтверждает высокую термическую стабильность покрытия. Когда температура поднимается до критических отметок, краска долго сохраняет структуру и защищает сталь от окисления. В промышленных цехах использование таких материалов снижает пожарную нагрузку на несущие конструкции. Экологическая чистота компонентов гарантирует безопасность людей при эвакуации, так как в воздухе не образуются опасные продукты распада.

Металлоконструкции в прибрежных зонах или в портах испытывают колоссальную химическую нагрузку из-за солей в воздухе. Порошковое напыление — лучший способ защиты в таких условиях, потому что оно создает абсолютно непроницаемую пленку. Соленый туман не может проникнуть сквозь плотный слой пластика и вызвать подслойную коррозию железа.

Для таких объектов проводят обязательное фосфатирование поверхности, которое создает дополнительный химический заслон. Испытания показывают, что детали сохраняют прочность после 1000 часов нахождения в камере солевого тумана.

Влага не впитывается в покрытие и не вызывает его разбухания или отслоения. Когда наступает сезон дождей или туманов, конструкции остаются сухими под слоем полимера. Это исключает появление потеков ржавчины, которые могут испортить внешний вид фасадов или опор. Высокая гидрофобность материала позволяет воде быстро скатываться вниз, унося с собой пыль и загрязнения.

Итоговая сумма в смете формируется исходя из веса и площади поверхности каждой детали, так как эти параметры определяют расход материалов. Сложность подготовки, включая пескоструйную обработку и обезжиривание, занимает значительную часть бюджета. Использование кранов и погрузчиков для перемещения тяжелых грузов по цеху тоже учитывают при расчете стоимости. Затраты на электроэнергию для прогрева массивных стальных балок в печи составляют не менее весомую часть производственных расходов.

Заказчики больших объемов часто получают скидки за серийность, когда оборудование работает без перерывов на перенастройку под новые цвета. Срочность выполнения работ и необходимость транспортировки объектов на производство обсуждают индивидуально на этапе оформления заявки. Качественная упаковка готовой продукции для защиты от повреждений при перевозке обычно входит в стандартный перечень услуг.
