Аппараты для порошковой покраски

Электростатические установки создают заряд частиц через внешний источник питания высокого напряжения. Когда порошок проходит сквозь коронирующий электрод, он получает отрицательный заряд и активно притягивается к заземленной поверхности металла. Такая техника позволяет работать с любыми видами красок вне зависимости от их химического состава.

Трибостатические аппараты используют эффект трения частиц о стенки внутреннего канала ствола, который изготавливают из фторопласта. Этот метод исключает появление обратной ионизации и помогает прокрашивать глубокие выемки или острые внутренние углы без образования дефектов.

Трибосистемы не имеют в конструкции сложных электронных блоков, поэтому они отличаются высокой надежностью и простотой. Когда выбирают оборудование под покраску изделий сложной формы, предпочтение отдают именно таким моделям. Электростатические агрегаты показывают большую производительность, когда требуется высокая скорость обработки плоских поверхностей на автоматических линиях.

Флюидизация превращает плотный порошок в подвижную взвесь, которая по своим физическим свойствам напоминает кипящую жидкость. В нижней части бака устанавливают пористую перегородку, через которую под небольшим давлением подают сухой сжатый воздух.

Пузырьки газа проходят сквозь массу полимера и разбивают слежавшиеся комки на отдельные мелкие частицы. Когда порошок переходит в псевдоожиженное состояние, инжектор легко всасывает его и транспортирует по шлангам к распылителю. Без этой функции подача материала станет прерывистой, что приведет к появлению плешей или наплывов на окрашенном металле.

Конструкция пористого дна исключает попадание крупных загрязнений в систему забора краски. Когда объем порошка в емкости уменьшается, процесс флюидизации поддерживает стабильную плотность смеси до полной выработки остатков. Регулировку интенсивности подачи воздуха производят через точные ротаметры на панели управления установкой. Качественное оборудование обеспечивает однородность облака краски, поэтому покрытие ложится ровным слоем без вкраплений воздуха.

Манипуляторы (реципрокаторы) обеспечивают вертикальное перемещение автоматических пистолетов вдоль проходящего по конвейеру изделия. Когда деталь движется через кабину напыления, форсунки совершают ритмичные движения вверх и вниз с заданной амплитудой. Такой алгоритм работы гарантирует равномерное перекрытие факелов распыления по всей высоте заготовки.

Электроника позволяет настраивать скорость хода и крайние точки остановки под габариты конкретной партии продукции. Синхронизация движений пистолетов с датчиками положения детали исключает пропуски при обработке сложных пространственных конструкций.

Частоту колебаний подбирают исходя из скорости движения транспортной цепи и производительности распылительных головок. Когда манипулятор работает совместно с лазерным сканером, система автоматически меняет вылет штанг при изменении ширины изделия. Прочные направляющие и сервоприводы обеспечивают плавность хода без рывков, которые могли бы нарушить форму факела.

Вибростол служит опорой под коробку с краской и передает механические колебания непосредственно на упаковку с порошком. Когда распылитель забирает материал прямо из тары производителя, вибрация предотвращает образование кратеров и пустот в массе полимера. Наклонная поверхность платформы заставляет порошок постоянно стекать к заборному патрубку инжектора.

Такая схема исключает необходимость пересыпания состава в специальные баки и сокращает время на смену цвета. Механизм приводится в действие пневматическим или электрическим приводом, который создает высокочастотную вибрацию малой амплитуды.

Регулировка интенсивности встряхивания позволяет работать с порошками разной плотности и склонности к комкованию. Когда установка оснащена надежным вибромотором, всасывающая трубка всегда находится в плотном слое материала. Система гарантирует стабильную концентрацию порошковоздушной смеси даже при низком уровне остатка в коробке. Отсутствие застойных зон в таре помогает использовать весь объем закупленной краски без остатка.

Современные окрасочные кабины изготавливают из специальных диэлектрических материалов, которые отталкивают частицы порошка. Когда требуется переход на другой оттенок, автоматика запускает цикл очистки внутренних стенок через воздушные ножи или скребки.

Пол бокса имеет конусную форму или оснащается подвижной лентой под мгновенное удаление остатков старой краски. Гладкие поверхности из полипропилена или сэндвич-панелей минимизируют налипание пыли, что сокращает время простоя оборудования. Все шланги и внутренние каналы пистолетов продуваются мощными импульсами сжатого воздуха в автоматическом режиме.

Центробежные циклоны в таких системах имеют откидные нижние секции под удобный доступ к внутренним полостям. Когда процесс очистки завершают, выполняют замену блока фильтров или переключают поток на другой рекуператор. Использование многоцветных центров подачи порошка позволяет сократить время смены тона до 5–10 минут. Это значительно повышает гибкость производства при выполнении индивидуальных заказов с широкой палитрой оттенков.

Щелевые насадки создают плоский и широкий факел распыления, который идеально подходит под окрашивание плоских металлических листов. Когда порошок выходит через узкую прорезь, частицы распределяются по большой площади с высокой плотностью потока. Такая геометрия струи обеспечивает быстрое формирование нужной толщины слоя при минимальном количестве проходов.

Насадки изготавливают из износостойких полимеров, которые не накапливают статический заряд на своей внешней поверхности. Конструкция позволяет менять ориентацию щели по вертикали или горизонтали в зависимости от направления движения инструмента.

Применение подобных наконечников снижает эффект турбулентности воздуха, который часто мешает осаждению порошка в углах изделий. Когда требуется обработка кромок или торцов, плоский факел дает четкую границу напыления без лишнего разброса материала. Форма отверстия рассчитывается так, чтобы скорость вылета частиц оставалась одинаковой по всей ширине струи.

Работа инжектора основана на принципе Вентури, когда поток сжатого воздуха создает разрежение в заборной камере. Когда воздух проходит сквозь узкое сопло, он увлекает за собой частицы порошка из питателя или коробки. Полученная смесь под давлением направляется по транспортному шлангу к распылителю под последующую зарядку.

Регулировка объема подачи происходит через изменение давления первичного воздуха, который определяет скорость всасывания. Дополнительный канал подачи воздуха разбавляет смесь, устанавливая оптимальное соотношение твердой фазы и газа в потоке.

Корпус насоса выполняют из высокопрочных материалов, так как постоянное трение порошка вызывает абразивный износ внутренних стенок. Когда проходные отверстия увеличиваются из-за выработки, точность дозировки материала снижается, а факел распыления становится нестабильным. Современные инжекторы имеют быстросъемную конструкцию, которая позволяет проводить осмотр и замену вкладышей без специального инструмента. Надежное сопряжение деталей исключает подсос атмосферного воздуха и гарантирует равномерную подачу краски на большие расстояния.

Эффективное заземление создает необходимую разность потенциалов между заряженными частицами порошка и поверхностью металла. Когда деталь имеет надежный электрический контакт с контуром заземления, она активно притягивает облако краски. Сопротивление в цепи не должно превышать 1 МОм, так как рост этого показателя ведет к ослаблению адгезии и осыпанию порошка.

Подвески и крюки регулярно очищают от наслоений старой полимерной пленки, которая работает как изолятор. Если контакт нарушается, на изделии возникают дефекты в виде проплешин или обратной ионизации, искажающей декоративный вид покрытия.

Постоянный мониторинг состояния заземляющей шины исключает риск возникновения искрового разряда внутри кабины напыления. Когда в атмосфере присутствует высокая концентрация пыли, любая искра может привести к возгоранию или взрыву смеси. Специальные приборы встроены в современные установки под автоматическую блокировку подачи напряжения при потере связи с землей. Качественное соединение гарантирует перенос на деталь до 80% распыляемого материала при первом проходе.

Система импульсной очистки обеспечивает сброс накопившейся пыли с поверхности патронных фильтров без остановки вытяжки. Когда датчик давления фиксирует высокое сопротивление фильтрующего элемента, электромагнитный клапан открывает подачу сжатого воздуха. Мощный кратковременный удар направляется внутрь картриджа, что заставляет его стенки резко вибрировать. Частицы порошка слетают с внешней стороны материала и падают в приемный бункер под последующую рекуперацию.

Такой процесс занимает доли секунды и повторяется через равные промежутки времени в автоматическом режиме. Эффективная продувка продлевает срок службы дорогих фильтров и поддерживает постоянную скорость всасывания воздуха в кабине. Когда очистка работает некорректно, внутри бокса образуется туман из краски, который мешает визуальному контролю процесса.

Ресивер системы должен иметь достаточный объем, чтобы давления хватало под качественное встряхивание всех сегментов установки. Использование сухих фильтрующих полотен с тефлоновым покрытием облегчает отделение даже очень мелких фракций полимера. Надежная пневматика гарантирует тысячи циклов срабатывания без сбоев и потери герметичности клапанов.

Форма и материал центрального электрода определяют конфигурацию электрического поля вокруг распылительной головки. Когда используют игольчатые электроды, создается высокая концентрация заряда на самом острие детали. Это обеспечивает мощную ионизацию воздуха, которая необходима при окраске больших плоских поверхностей на высокой скорости.

Плоские или скругленные контакты создают более мягкое поле, которое лучше подходит под работу с металлизированными порошками или лаками. Электроды изготавливают из специальных сплавов, устойчивых к эрозии и налипанию расплавленных частиц полимера под действием тока.

Расположение зарядного элемента влияет на глубину проникновения факела в закрытые полости заготовки. Когда наконечник утоплен внутрь ствола, снижается риск возникновения короткого замыкания при случайном касании металла. Внешние электроды позволяют работать с меньшим напряжением, что экономит ресурс встроенного высоковольтного каскада. Своевременная очистка наконечника от нагара предотвращает искажение формы факела и падение эффективности переноса краски.

Вибросита выполняют финишную очистку порошковой смеси от посторонних включений и крупных агломератов перед ее подачей в краскопульт. Когда рекуперированный порошок возвращается из циклона, он может содержать ворс или мелкие частицы окалины. Просеивание сквозь металлическую сетку с ячейкой 150–200 мкм гарантирует однородность состава и отсутствие сора в готовом покрытии.

Механизм сита совершает круговые или возвратно-поступательные движения, которые заставляют материал активно проходить сквозь фильтрующий слой. Это предотвращает засорение тонких каналов инжекторов и увеличивает ресурс распылительных сопел.

Ультразвуковые генераторы в продвинутых моделях разрушают даже самые прочные связки слипшихся частиц полимера. Когда установка работает в непрерывном цикле, автоматическое удаление отсева обеспечивает стабильно высокое качество окраски. Сетки изготавливают из нержавеющей стали, которая не подвержена коррозии и легко очищается при смене цвета. Точный подбор частоты вибрации исключает эффект забивания отверстий материалом под действием статического электричества.

Блок управления объединяет электронные платы контроля напряжения и пневматические регуляторы потоков воздуха. Когда оператор задает параметры на цифровой панели, система устанавливает силу тока в диапазоне от 10 до 100 кВ. Точная настройка давления воздуха транспортировки и разбавления позволяет менять производительность подачи от 50 до 500 г/мин. Встроенные программы памяти сохраняют режимы под перекрас, работу со сложной формой или нанесение металликов. ЖК-дисплей в реальном времени отображает фактические показатели, что помогает быстро корректировать процесс при изменении влажности или температуры.

Защитные контуры постоянно мониторят ток утечки и автоматически снижают мощность при опасном сближении пистолета с заземленным металлом. Когда в цехе происходят скачки напряжения, блоки стабилизации оберегают чувствительную электронику от выхода из строя. Пневматическая часть блока имеет встроенные фильтры тонкой очистки под защиту внутренних клапанов от попадания масла. Прочный корпус с высокой степенью пылезащиты позволяет размещать оборудование в непосредственной близости от зоны напыления. Простота интерфейса обеспечивает быструю настройку аппарата под любые задачи без длительного обучения персонала.

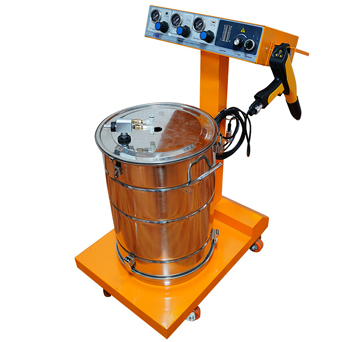

Емкость баков под порошковую краску варьируется от 20 до 100 л, что определяется масштабом и серийностью производства. Для небольших мастерских подходят компактные резервуары на 15–20 кг материала, которые легко перемещать по цеху на мобильной тележке. Крупные автоматические линии оснащаются стационарными бункерами вместимостью до 200 л под обеспечение длительной работы без остановок.

Форма емкости обычно имеет коническое дно, которое способствует полному стеканию порошка к зоне забора инжектором. Стенки изготавливают из полированной нержавеющей стали под предотвращение налипания пыли и облегчение очистки.

Наличие датчиков уровня позволяет автоматике своевременно подавать сигнал о необходимости пополнения запаса краски. Когда бак герметично закрыт крышкой, порошок надежно защищен от попадания влаги и посторонних предметов из внешней среды. Встроенная система флюидизации требует постоянного притока воздуха, поэтому объем бака рассчитывают с учетом свободного пространства под расширение смеси. Применение бункеров большой емкости сокращает количество подходов под дозагрузку и повышает общую эффективность работы оборудования.
