Порошковая покраска листов

Оцинкованную сталь часто выбирают для изготовления фасадных кассет или доборных элементов кровли, потому что она имеет высокую стойкость к коррозии. Порошковое напыление на таких листах держится очень крепко, когда поверхность предварительно подвергают химическому травлению или фосфатированию. Эти операции создают микроскопический рельеф на слое цинка, который обеспечивает надежную адгезию полимерного состава с металлом.

Если нанести краску на необработанную оцинковку, она может отслоиться уже через 1 год из-за отсутствия сцепления. Порошковая технология позволяет значительно продлить срок службы материала в агрессивной городской среде, так как создает дополнительный герметичный барьер.

Слой пластика защищает цинк от постепенного вымывания кислотными дождями и препятствует появлению белого налета. На оцинкованных листах одинаково хорошо смотрятся глянцевые и матовые фактуры из палитры RAL. Готовое изделие сохраняет свой первоначальный цвет 25 лет и более. Окрашенный прокат легко переносит механические нагрузки при монтаже, потому что полимерная пленка обладает высокой эластичностью.

Габариты листового проката для окрашивания определяются внутренними размерами камеры полимеризации и возможностями транспортной системы цеха. Большинство заводов обрабатывают листы длиной до 6 м и шириной до 2 м, так как такие параметры соответствуют стандартам промышленного оборудования.

Если заготовка имеет длину 8 м или 12 м, то для нее требуется специальная тупиковая печь с двумя входами. Массивные листы вешают на усиленные крюки, которые способны выдержать вес металла при нагреве до +200℃. Правильное расположение заготовки в пространстве камеры гарантирует равномерное оплавление порошка по всей площади без появления зон перегрева.

Когда плоский прокат имеет большую парусность, его надежно фиксируют для исключения раскачивания во время перемещения по конвейеру. Зазоры между листом и нагревательными элементами печи должны составлять не менее 150 мм, чтобы инфракрасное излучение распределялось симметрично. Если заготовка слишком велика для одной камеры, ее делят на несколько фрагментов перед этапом покраски.

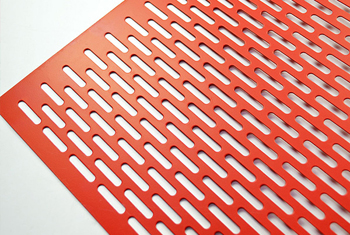

Покраска листов с отверстиями требует особого внимания к краям перфорации, потому что именно там чаще всего начинаются процессы коррозии. Электростатический метод напыления позволяет частицам порошка обволакивать каждую кромку отверстия со всех сторон.

Когда заряженный пигмент вылетает из пистолета, он притягивается к заземленному металлу и проникает внутрь просечки. В процессе запекания порошок плавится и образует непрерывную пленку, которая надежно закрывает острые углы. Обычная жидкая краска часто стекает с кромок под силой тяжести, но полимерный состав удерживается статическим зарядом до момента полной полимеризации.

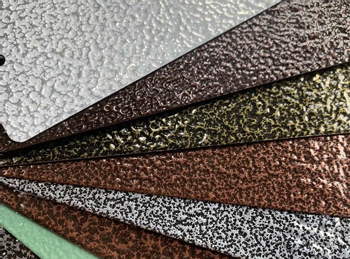

Для перфорированного металла часто выбирают текстурные покрытия типа муар или шагрень, так как они скрывают мелкие заусенцы после штамповки. Если лист имеет очень мелкую сетку отверстий, маляр подбирает режим давления воздуха, чтобы не забить перфорацию излишками краски. Правильно окрашенный лист сохраняет прозрачность и продуваемость, которые необходимы для вентиляционных решеток или декоративных панелей.

Современные порошковые составы на основе полиэфирных смол обладают высокой гибкостью, поэтому листы можно подвергать гибке на станках. Когда сталь деформируется на листогибе, полимерная пленка растягивается вместе с металлом без образования трещин.

Допустимый радиус гиба зависит от толщины покрытия и характеристик конкретной марки краски. Обычно покрытие выдерживает изгиб до 180 градусов, когда толщина слоя не превышает 80 мкм. Если нанести слишком толстый слой краски, то при сильной деформации он может лопнуть из-за внутренних напряжений.

Для заготовок, которые планируют гнуть, выбирают специальные архитектурные серии порошков. При работе с окрашенным металлом используют защитные пленки или специальные накладки на пуансон и матрицу станка. Это помогает избежать появления царапин и потертостей на декоративной поверхности в процессе контакта с инструментом. Если на листе после гибки появились микроскопические повреждения, их можно устранить при помощи ремонтных маркеров в цвет RAL.

Для раскроя окрашенного листового металла подходят лазерная резка или гильотинные ножницы. Лазерный луч мгновенно испаряет металл и краску в узкой зоне, что минимизирует термическое воздействие на соседние участки покрытия. Если использовать болгарку с абразивным кругом, то летящие искры могут прожечь полимерный слой и оставить неустранимые следы. При резке на гильотине нож должен быть идеально острым, чтобы срез получился чистым и краска не начала крошиться на краю.

Когда листы режут в размер, их укладывают лицевой стороной вверх для контроля линии реза. Кромку после раскроя обязательно защищают от коррозии, потому что на торце листа остается обнаженный металл. Для этих целей используют специальные аэрозольные краски или лаки, которые соответствуют основному оттенку изделия. Если лист имеет защитную пленку, ее снимают только после завершения всех операций по резке и подгонке.

Порошковое покрытие обладает хорошей адгезией, поэтому не задирается при прохождении режущего инструмента.

На поверхности стального проката всегда присутствуют следы заводской смазки, консервационных масел или отпечатки рук, которые мешают сцеплению краски. Если нанести порошок на грязный металл, в печи жир начнет выгорать и выделять газы. Это приведет к появлению крупных пузырей, кратеров и зон полного отслоения полимерной пленки.

Обезжиривание проводят при помощи специальных химических растворов или растворителей, которые полностью удаляют масляную пленку. После этой процедуры поверхность становится идеально чистой и готовой к формированию прочных молекулярных связей с полимером.

Для крупногабаритных листов используют автоматические моечные камеры, где раствор подают под высоким давлением через форсунки. Когда металл проходит через зону сушки после мойки, на нем не должно оставаться разводов или пятен. Обезжиренный лист обладает высокой энергией поверхности, что способствует равномерному распределению статического заряда при напылении.

Для стандартной защиты стального листа используют слой толщиной 60-100 мкм. Такое значение оптимально, потому что оно обеспечивает надежный барьер и сохраняет эластичность покрытия. Если слой будет тоньше 50 мкм, он может иметь микроскопические поры, через которые влага доберется до металла. Слишком толстое покрытие свыше 150 мкм часто становится хрупким и может отколоться при механическом ударе или резком перепаде температур.

Равномерность напыления на плоской поверхности достигается за счет автоматического перемещения манипуляторов с пистолетами. Когда порошок плавится в печи, он растекается и образует гладкую пленку с одинаковыми физическими свойствами на всей площади. Если лист имеет сложный рельеф или рифление, толщину слоя немного увеличивают для защиты выступов.

После полимеризации лист приобретает высокую твердость и становится устойчивым к атмосферным воздействиям. Однородный слой обеспечивает стабильность цвета и фактуры изделия при любом освещении.

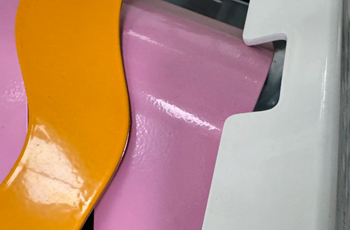

Глянцевое покрытие обладает зеркальным блеском и отлично отражает свет, поэтому делает цвета более яркими и насыщенными. На такой поверхности практически не задерживается пыль, так как она имеет минимальную шероховатость. Но глянец подчеркивает любые мелкие вмятины, царапины и неровности самого металла, которые могут быть на тонком листе.

Матовая фактура, напротив, поглощает световые лучи и придает изделию спокойный и солидный вид. Она хорошо скрывает дефекты подготовки поверхности и следы отпечатков пальцев, что делает ее практичным выбором для интерьерных решений.

Выбор между этими вариантами зависит от задач дизайна и условий эксплуатации будущего изделия. Матовая краска часто имеет более высокую стойкость к микроцарапинам, потому что ее структура более плотная. Глянцевые листы легче мыть, так как грязь не въедается в гладкую полимерную пленку. Оба типа покрытия обладают одинаковыми антикоррозийными свойствами и не выгорают на солнце в течение многих лет.

Алюминий подходит для порошкового окрашивания, потому что он имеет отличную электропроводность и не деформируется в печи. Перед напылением лист подвергают обязательному хроматированию или бесхромовой пассивации. Этот процесс создает на поверхности металла тонкий химический слой, который предотвращает естественное окисление алюминия под краской. Если нанести порошок на обычный алюминий без подготовки, то через 2-3 года покрытие может начать пузыриться из-за роста окисной пленки.

Окрашенный алюминий широко используют в авиастроении, производстве оконных профилей и фасадных систем. Вес такого листа остается практически неизменным, но его долговечность возрастает в несколько раз. Порошковая краска защищает мягкий металл от абразивного износа и агрессивных солей, которые содержатся в городском воздухе. Поверхность приобретает любой оттенок по шкале RAL, включая эффекты металлик или анодированное серебро.

Кромки стального листа наиболее уязвимы, потому что на острых углах слой краски всегда тоньше из-за сил поверхностного натяжения. Для предотвращения появления ржавчины на краях используют метод предварительного скругления кромок или нанесение специального кромочного грунта.

Электростатическое поле притягивает частицы порошка к острым граням более интенсивно, что помогает частично компенсировать этот эффект. Когда лист проходит через печь, расплавленный полимер обволакивает торец и создает герметичное соединение. Качественное прокрашивание краев гарантирует, что коррозия не начнет развиваться под слоем краски с торцевой стороны.

Если листы планируют использовать в условиях высокой влажности, то перед основной покраской их подвергают цинкованию или наносят цинкосодержащий грунт. Такая защита создает электрохимический барьер, который работает даже при повреждении финишного слоя. Мастера следят за тем, чтобы порошок ложился на края равномерно, без образования капель и наплывов. После остывания торцы листа становятся такими же прочными и красивыми, как и основная плоскость.

Для уличной эксплуатации листов используют специальные полиэфирные порошки фасадной серии, которые имеют высокую стойкость к ультрафиолету. Эти составы содержат светостабилизаторы, которые блокируют разрушительное действие солнечного излучения на молекулярном уровне. Цвет остается ярким и насыщенным в течение 15 или 20 лет, даже если листы установлены на южной стороне здания. Обычные жидкие краски в таких условиях теряют оттенок уже через 3 года.

Интенсивность выгорания зависит от выбранного пигмента, так как синие и красные цвета более чувствительны к солнцу, чем серые или коричневые. Производители порошков гарантируют сохранение цветовых характеристик в пределах жестких допусков по международным стандартам.

Окрашенная поверхность не требует специального ухода, кроме периодической очистки от пыли обычной водой. Плотная структура полимера препятствует проникновению грязи внутрь слоя, и чистота цвета сохраняется на весь срок службы.

Полное восстановление полимерного слоя в обычных условиях невозможно, потому что для этого требуется промышленный нагрев до +200℃. Если на листе появилась глубокая царапина, ее закрашивают специальными ремонтными составами на акриловой или полиуретановой основе.

Эти материалы выпускают в аэрозольных баллончиках или флаконах с кисточкой, которые точно соответствуют номеру RAL основного покрытия. Перед нанесением зону повреждения обезжиривают и очищают от пыли, чтобы обеспечить максимальное сцепление ремонтного слоя. Если царапина дошла до металла, сначала наносят каплю антикоррозийного грунта.

Когда ремонт проводят аккуратно, место дефекта становится практически незаметным с расстояния в 1 м. И все же прочность такого локального исправления будет ниже, чем у оригинального порошкового панциря. Если повреждения занимают более 30% площади листа, рекомендуется его полная перекраска в заводских условиях. Старое покрытие при этом полностью удаляют пескоструйным методом для обеспечения чистоты металла.
