Порошковая окраска нержавеющей стали

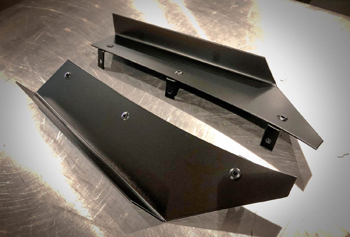

Нержавеющие сплавы обладают природной стойкостью к окислению, но иногда их естественный серый оттенок не вписывается в концепцию дизайна. Порошковую покраску заказывают для придания изделиям нужного цвета по шкале RAL, чтобы оборудование гармонировало с интерьером или фасадом здания.

Архитекторы часто используют цветные нержавеющие элементы в оформлении входных групп и торговых центров. Дополнительный полимерный слой скрывает мелкие царапины и следы шлифовки, которые остаются после изготовления деталей. Когда сталь имеет матовую поверхность, на ней меньше заметны отпечатки пальцев и повседневные загрязнения.

Существуют бюджетные марки нержавейки с низким содержанием хрома и никеля, которые могут покрываться пятнами ржавчины в агрессивных условиях. Порошковый панцирь блокирует доступ влаги и едких веществ к металлу, потому что он создает абсолютно герметичный барьер. Окрашивание предотвращает развитие точечной коррозии в местах сварки и механических соединений. Плотная пленка пластика защищает поверхность от воздействия бытовой химии и кислотных осадков.

Долговечность покрытия позволяет эксплуатировать конструкции под открытым небом без потери качества на протяжении 25 лет.

Главная проблема нержавеющей стали — ее исключительная гладкость, которая мешает порошку закрепиться на поверхности. Перед напылением металл обязательно подвергают механической обработке для создания микроскопической шероховатости. Пескоструйный аппарат удаляет оксидную пленку и делает заготовку матовой, что повышает площадь контакта с частицами краски. Если пропустить этот этап подготовки, то полимерный слой может отслоиться уже через несколько месяцев эксплуатации.

После создания рельефа деталь тщательно обезжиривают специальными растворами для удаления мельчайших следов масел и пыли. Химическая подготовка обеспечивает химическую чистоту поверхности, без которой невозможно добиться качественной полимеризации.

Когда порошок попадает в печь, он плавится и буквально врастает в подготовленные микротрещины металла. Такой метод подготовки гарантирует мертвое сцепление пигмента с нержавеющим сплавом. Плотность прилегания материала исключает появление воздушных пузырей под декоративным слоем.

Покраска зеркальной нержавейки без предварительной подготовки не дает долговечного результата. Гладкая поверхность отталкивает частицы порошка, поэтому адгезия остается минимальной. Чтобы краска держалась прочно, зеркальный блеск приходится удалять при помощи пескоструйного метода или ручной шлифовки.

Если заказчик хочет сохранить декоративный эффект металла под прозрачным слоем, используют специальные адгезионные лаки. Такие составы имеют сложную формулу и хорошо сцепляются с полированной сталью без нарушения ее внешнего вида.

Прозрачное напыление защищает зеркальную деталь от царапин и потускнения под влиянием атмосферных факторов. Когда на металл наносят цветной непрозрачный порошок, зеркальное основание перестает иметь значение. В этом случае механическая обработка становится обязательной для гарантии качества работ. Поверхность приобретает нужный цвет и фактуру, а зеркальный блеск остается в прошлом.

Для подготовки нержавеющих сплавов к покраске используют метод мягкого бластинга с применением стеклянных микросфер или мелкого кварцевого песка. Грубая стальная дробь может оставить слишком глубокие борозды и вызвать деформацию тонкого листового металла.

Когда абразив ударяется о поверхность под давлением, он снимает тонкий верхний слой и открывает чистую структуру сплава. Такая обработка не нарушает антикоррозийные свойства стали, но создает идеальную базу для полимерного напыления. Весь процесс проводят в закрытых камерах для предотвращения попадания пыли на очищенный металл.

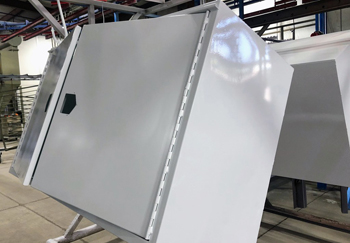

После завершения бластинга деталь приобретает ровный матовый оттенок без следов нагара или окалины. Мастер следит за равномерностью воздействия потока абразива на всю площадь заготовки. Чистый металл обладает высокой энергией поверхности, что способствует правильному распределению электростатического заряда. Порошок ложится на такую основу идеально ровно, не образуя потеков или зон с разной толщиной слоя.

Нанесение грунта на нержавеющую сталь не считается обязательным условием, но профессионалы рекомендуют этот этап для повышения надежности. Специальные эпоксидные грунты создают дополнительный слой, который усиливает сцепление финишной краски с металлом.

Если деталь будет находиться в агрессивной среде или под постоянным воздействием воды, грунтовка станет залогом долговечности. Грунт заполняет все микропоры и каверны, которые могут остаться после механической очистки. Такая подготовка исключает появление подслойной коррозии в местах глубоких царапин.

Двухслойная система окрашивания обеспечивает максимальную защиту для конструкций, которые эксплуатируют в бассейнах или на морских судах. Первый слой запекают в печи до неполной полимеризации, чтобы обеспечить лучшее сцепление со вторым слоем пигмента. Когда наносят финишное покрытие, материалы сплавляются в единый сверхпрочный панцирь. Толщина такой защиты может достигать 180 мкм, что делает деталь практически неуязвимой.

В пищевой промышленности нержавейку окрашивают специальными порошковыми составами, которые имеют гигиенические сертификаты соответствия. Эти краски не содержат вредных примесей и не выделяют токсичных веществ при контакте с продуктами питания.

Плотный полимерный слой закрывает микроскопические поры металла, где могут скапливаться бактерии и остатки органики. После запекания в печи поверхность становится идеально гладкой, что значительно упрощает санитарную обработку оборудования. Когда маляр наносит состав электростатическим способом, он исключает появление непрокрашенных зон во внутренних углах.

Гладкое покрытие не впитывает запахи и легко очищается при помощи стандартных дезинфицирующих растворов. Цветная маркировка элементов на пищевом производстве помогает организовать технологический процесс и повышает безопасность персонала. Полимерный панцирь выдерживает регулярную мойку под высоким давлением без отслоения и потускнения. Нержавеющая сталь под краской остается полностью защищенной от воздействия органических кислот и солей.

Морская вода содержит хлориды, которые могут вызывать точечную коррозию даже на некоторых марках нержавеющей стали. Порошковое окрашивание на основе полиэфирных смол создает химически стойкий барьер, который не пропускает ионы солей к поверхности металла.

Плотная молекулярная структура пленки не разрушается под воздействием солевого тумана в течение 1000 часов испытаний. Когда деталь находится на палубе судна или в прибрежной зоне, она испытывает колоссальную нагрузку, но полимер сохраняет целостность. Покрытие защищает сталь от появления белого налета и преждевременного разрушения.

Для морских условий выбирают специальные архитектурные серии порошков с повышенным содержанием светостабилизаторов. Такие материалы не только противостоят солям, но и не выгорают на ярком солнце. Адгезия состава к подготовленной нержавейке исключает подрыв краски при попадании брызг или песка во время шторма.

Срок службы такой защиты в условиях соленой влаги достигает 15 лет без необходимости перекраски. Порошковый метод остается самым эффективным способом сохранения прочности металлических конструкций у моря.

Цикл термической обработки нержавеющей стали в печи проходит при температуре +180-200℃ в течение 15-20 минут. Этот диапазон является оптимальным для плавления порошка и формирования прочных химических связей с металлом. Нержавеющая сталь обладает низкой теплопроводностью, поэтому массивные детали прогревают чуть дольше обычного железа.

Когда заготовка достигает нужной температуры, частицы полимера превращаются в вязкую массу и равномерно обтекают деталь. Датчики внутри камеры контролируют нагрев с точностью до 1℃ для предотвращения перегрева или недопека пигмента.

Слишком высокая температура может вызвать пожелтение светлых оттенков или изменить структуру самого порошка. Если нагрев будет недостаточным, краска не наберет нужную твердость и начнет шелушиться при монтаже. Профессиональное оборудование обеспечивает плавный подъем и снижение температуры, что исключает возникновение внутренних напряжений в металле.

После завершения цикла деталь остывает естественным путем при комнатной температуре. Окончательную прочность пленка приобретает через 30 минут после извлечения из камеры.

Резьбовые соединения нержавеющих труб и фитингов требуют защиты, потому что слой полимера может помешать качественной сборке системы.

Перед началом распыления порошка все внутренние и внешние резьбы закрывают специальными силиконовыми заглушками или колпачками. Эти элементы выдерживают жар в печи и не прилипают к краске после остывания заготовки. Мастер аккуратно устанавливает защиту, чтобы пигмент не попал на витки и не изменил их геометрию. Такой подход позволяет сохранить функциональность деталей без необходимости дополнительной очистки металла.

Если порошок все же попал на резьбу, его приходится удалять механическим путем — при помощи метчиков или плашек. Но такая процедура может повредить нержавеющую сталь и оставить задиры, которые приведут к протечкам в будущем. Поэтому предварительная маскировка критических зон считается стандартом качественной работы на производстве.

Когда краска запеклась и остыла, защитные элементы снимают, оставляя резьбу чистой и готовой к монтажу. Получается изделие, которое легко соединить с остальными частями трубопровода без применения лишних усилий. Порошковое напыление на корпусе фитинга при этом остается нетронутым и аккуратным.

Покраска нержавеющих труб в системах отопления помогает вписать блестящие коммуникации в интерьер жилых помещений. Полимерное покрытие обладает хорошей теплопроводностью, поэтому не снижает эффективность работы радиаторов или полотенцесушителей. Краска выдерживает постоянный нагрев до +90℃ без изменения цвета и появления неприятных запахов. Когда трубы расширяются под действием горячей воды, эластичная пленка растягивается вместе с ними без образования трещин.

Перед покраской трубы проходят обязательную стадию обезжиривания и легкой шлифовки для обеспечения адгезии. Порошковый слой защищает нержавейку от появления темных пятен, которые часто возникают при контакте с мокрыми полотенцами или агрессивными чистящими средствами. Плотная структура полимера не дает пыли въедаться в поверхность, что упрощает уход за системой отопления. Порошковая технология позволяет получить идеально гладкое покрытие без потеков и следов от ворса.

Сварные соединения на нержавеющей стали требуют тщательной зачистки перед отправкой детали в малярную камеру. Мастер удаляет следы побежалости и капли металла, которые могут испортить внешний вид готового изделия. Порошковая краска при плавлении заполняет мелкие поры шва и герметизирует его, предотвращая развитие коррозии.

Когда деталь нагревают до +200℃, в зоне сварки не возникает новых напряжений, если работа была выполнена профессионально. Полимерный слой скрывает визуальные дефекты шва и делает соединение эстетически привлекательным.

Если в шве остались остатки флюса или воздуха, то в печи могут появиться пузыри, которые испортят слой краски. Поэтому предварительная дегазация массивных сварных узлов считается важным этапом подготовки.

После остывания деталь становится монолитной конструкцией с ровным цветом по всей площади. Порошковый панцирь надежно защищает самое уязвимое место конструкции от воздействия влаги и агрессивных сред.
