Порошковая покраска велосипедов

Порошковая покраска создает на металле рамы слой с очень высокой твердостью, потому что полимерные смолы после плавления образуют монолитную структуру. Такая защита эффективно сопротивляется ударам мелких камней и абразивному воздействию песка во время быстрых спусков по пересеченной местности.

Обычная жидкая эмаль часто скалывается от сильных механических нагрузок, но полимерный панцирь сохраняет целостность и герметичность даже при интенсивных вибрациях на неровных дорогах. Плотная пленка толщиной от 80 до 120 мкм полностью перекрывает доступ влаги к стальному или алюминиевому основанию. Такая мера останавливает развитие коррозии в узлах соединения труб и под кареточным узлом, где дорожная грязь скапливается чаще всего в течение сезона.

Адгезия состава к металлическому основанию остается безупречной на протяжении многих лет активной эксплуатации транспортного средства. Велосипед долго сохраняет яркий цвет и первоначальный блеск, так как современные пигменты обладают отличной стойкостью к интенсивному солнечному излучению. А подбор типа порошка позволяет получить поверхность с нужной фактурой.

Подготовка поверхности велосипеда начинается с полного демонтажа всех навесных компонентов, вилки и каретки для доступа к скрытым участкам металла. С рамы полностью удаляют старую краску и следы ржавчины при помощи пескоструйной обработки мелким абразивом, потому что только механический способ дает нужную чистоту основания. Это создает условия для прочного сцепления полимерного порошка со сталью или алюминием.

Если на трубах присутствуют глубокие задиры или вмятины, их зашлифовывают до получения ровной плоскости. Обезжиривание проводят специальными растворителями сразу после чистки, чтобы убрать мельчайшие следы масел и пота от рук.

После промывки заготовки проходят стадию фосфатирования для повышения антикоррозийной стойкости материала перед напылением основного пигмента. Химический слой создает дополнительную преграду для влаги и улучшает растекаемость расплава во время термической обработки в печи.

Порошковая покраска категорически не подходит для рам из углепластика или карбона из-за специфики технологии и высоких температур в камере полимеризации. Процесс плавления порошка проходит при температуре около +200℃, а связующие смолы карбонового волокна начинают разрушаться уже при +120℃.

Перегрев материала ведет к необратимой потере прочности конструкции. Кроме того, карбон является диэлектриком и не проводит электрический ток, из-за чего частицы порошка не будут притягиваться к поверхности при напылении. Для отделки таких велосипедов используют только жидкие акриловые или полиуретановые эмали с естественным способом сушки на воздухе.

Попытка заземлить карбоновую деталь через металлические вставки в каретке тоже не даст нужного результата, потому что заряд не распределится по всей площади труб равномерно. Порошок ляжет пятнами или просто осыплется с поверхности до момента его попадания в печь нагрева. Порошковая технология — исключительная прерогатива стальных, алюминиевых и титановых велосипедов.

Защита резьбы в кареточном узле, рулевом стакане и местах крепления тормозов обязательна при порошковой покраске велосипеда. Для этой цели используют специальные термостойкие заглушки и колпачки из силикона, которые выдерживают нагрев до +220℃ без деформации.

Плотные элементы полностью перекрывают доступ порошка во внутренние полости, чтобы после печи болты и оси вкручивались легко и без помех. Если краска попадет на витки резьбы, она превратится в твердый пластик и потребует долгой механической очистки метчиками. А это может повредить целостность соединения и ослабить узел фиксации важных компонентов велосипеда.

Маскировку проводят на этапе подготовки рамы перед ее подвешиванием на конвейерную линию для напыления пигмента. Отверстия под оси и места посадки подшипников тоже закрывают термостойким скотчем для сохранения идеальной геометрии деталей. После завершения полимеризации и остывания металла все защитные вставки легко удаляют без повреждения краев свежего лакокрасочного слоя.

Оптимальная толщина порошкового покрытия для велосипедной рамы — 80-120 мкм. Это обеспечивает баланс между защитой и весом. Такого слоя достаточно для полного скрытия мелких царапин на металле и создания насыщенного цвета по всей площади изделия.

Если нанести краску слишком тонко, то на острых гранях и сварных швах может проступить основание, что приведет к быстрой точечной коррозии. Избыточная толщина, свыше 200 мкм, опасна потерей эластичности пленки, потому что толстый пластик чаще трескается при сильных ударах или деформациях труб. Равномерность напыления контролируют при помощи цифровых приборов на каждом этапе выполнения заказа.

Стабильный слой порошка эффективно гасит мелкие вибрации рамы при езде по гравию и защищает сталь от агрессивного воздействия влаги. Технология плавления в печи гарантирует отсутствие пор в структуре полимера, через которые вода могла бы проникнуть к металлу. Вес нанесенной краски на стандартную раму составляет около 150 г, что практически не влияет на ходовые характеристики транспортного средства.

После напыления сухого порошка раму и мелкие компоненты помещают в печь полимеризации для окончательного формирования защитного слоя. Температуру внутри камеры поддерживают на уровне +180-200℃ в зависимости от типа используемой краски и рекомендаций производителя.

Под воздействием жара частицы полимера плавятся и начинают растекаться по поверхности труб ровным слоем. Вещество проникает в микроскопические неровности металла и создает прочные адгезионные связи на молекулярном уровне. Время нахождения изделий в печи составляет около 20 минут, что необходимо для завершения всех химических реакций внутри смолы.

После завершения цикла детали выкатывают из печи для естественного охлаждения в чистой зоне без пыли и сквозняков. Плотная пленка обретает окончательную твердость сразу после остывания заготовок до комнатной температуры. Процесс проходит без выделения токсичных испарений и едкого дыма, потому что в составе отсутствуют жидкие растворители.

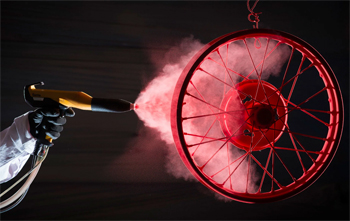

Порошковая покраска подходит для обновления внешнего вида колесных ободов, если они изготовлены из алюминия или стали и не имеют пластиковых вставок. Покрытие защищает металл от воздействия дорожных реагентов и солей, которые быстро разрушают блеск непокрытых поверхностей в зимний период.

Спицы красят отдельно в разобранном виде, потому что на собранном колесе невозможно добиться равномерного напыления в местах их перекрещивания. Слой полимера на ободах должен быть очень гладким для правильной работы ободных тормозов, если таковые предусмотрены конструкцией байка. Для дисковых систем торможения фактура поверхности значения не имеет, так как контакт колодок происходит с ротором.

Важно учитывать, что толщина краски может затруднить последующую сборку колеса и вкручивание ниппелей в отверстия обода. Перед работой посадочные места под подшипники во втулках обязательно закрывают термостойкими пробками для сохранения точности размеров.

Современная порошковая технология предлагает владельцам велосипедов сотни вариантов цветовых решений из международной палитры RAL. Кроме стандартных матовых и глянцевых оттенков можно выбрать эксклюзивные эффекты в виде металлика, антика или яркого неона.

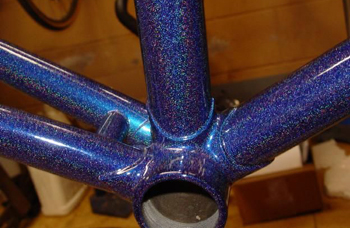

Эффект металлик содержит мелкие частицы алюминия, которые создают красивое сияние и глубокий объем на солнце. Поверхность рамы может иметь разную фактуру: от зеркально гладкой до мелкозернистой шагрени для маскировки дефектов старого металла. Патинирование или использование составов под старину придает велосипеду уникальный облик и выделяет его среди серийных моделей.

Популярностью пользуются также лаковые покрытия с добавлением блесток, которые наносят вторым слоем поверх основной краски. Это защищает цветной пигмент от выгорания и создает дополнительную глубину тона на сложных изгибах труб. Для спортивных и шоссейных байков часто выбирают яркие сигнальные цвета, которые повышают заметность гонщика на дороге в сумерках.

Реставрация рамы с глубокой коррозией требует тщательного удаления рыхлых слоев ржавчины до появления здорового и блестящего металла. Пескоструйная обработка — самый эффективный метод очистки, так как она выбивает окислы из глубоких раковин и пор. Если после чистки на тонкостенных трубах обнаруживают сквозные дыры, такие участки требуют замены или профессиональной сварки.

Использование порошковой краски по сильно изъеденному металлу без предварительного выравнивания может не скрыть дефекты рельефа, а подчеркнуть их. Для гладкой поверхности применяют специальные термостойкие шпаклевки, которые не разрушаются при нагреве в печи.

С другой стороны, защитный слой полимера полностью останавливает дальнейшее разрушение стали, потому что он герметично перекрывает доступ кислорода к очагам ржавления. Ингибиторы коррозии в составе грунта нейтрализуют микроскопические остатки окислов внутри структуры материала. После такой обработки старый и ветхий велосипед получает вторую жизнь и надежную защиту на долгие годы.

Уход очень прост и не требует покупки специальных химических средств для чистки. Грязь и дорожную пыль легко удаляют обычной водой из шланга или при помощи мягкой поролоновой губки. Плотная полимерная пленка обладает высокой стойкостью к истиранию, поэтому небольшое механическое воздействие при мойке не портит блеск.

Но следует помнить, что нельзя использовать агрессивные растворители, бензин или жесткие абразивные пасты, которые могут сделать поверхность матовой или липкой. После завершения очистки раму рекомендуют протереть сухой мягкой тканью для удаления разводов от воды и сохранения зеркального лоска.

Регулярная мойка предотвращает накопление солей и жира, которые со временем могут разрушать структуру любого покрытия. Если на раме появились глубокие царапины от сильных падений, их желательно обработать ремонтным лаком в тон для защиты металла. В зимний период после езды по реагентам велосипед промывают особенно тщательно для нейтрализации химии в узлах крепления.

Общий технологический цикл порошковой покраски велосипеда в условиях профессионального цеха занимает 1-3 рабочих дня. Подготовительные операции в виде пескоструйной очистки, обезжиривания и маскировки резьбы требуют около четырех часов. Само напыление порошка и процесс запекания в печи длятся не более часа, но металл должен остыть естественным путем для набора твердости.

Срок выполнения заказа может увеличиться при необходимости сложной реставрации или при высокой загруженности малярной линии. Срочные работы часто выполняют в течение одной смены, если нужный цвет пигмента имеется в наличии на складе предприятия.

Высокая скорость процесса позволяет владельцу быстро вернуть свой транспорт в строй. Технология исключает длительное ожидание, которое характерно для покраски масляными или акриловыми красками из баллончика.
