Листовая штамповка

Листовая штамповка работает с широким спектром металлов, обладающих высокой пластичностью. Основную долю заказов составляют низкоуглеродистые стали марок 08кп или 08пс. Эти материалы легко поддаются деформации без образования трещин. Для изделий с повышенными требованиями к защите от коррозии мастера используют нержавеющую сталь AISI 304 или ее аналоги. Нержавейка требует более мощных прессов из-за высокой твердости и склонности к наклепу.

Цветные металлы занимают особое место в производстве электротехники и декора. Латунь марки Л63 подходит для глубокой вытяжки сложных корпусов и патронов. Медь - для изготовления токопроводящих клемм и шин. Алюминиевые сплавы типа АМг или АД1 ценят за малый вес и хорошую формуемость.

Выбор материала определяет конструкцию штампа и количество переходов. Мягкие металлы позволяют получать сложные формы за один удар пресса. Твердые сплавы часто требуют промежуточного отжига для восстановления пластичности зерен. Толщина листа обычно варьируется от 0.5 мм до 6 мм. Если она превышает 10 мм, инженеры назначают горячую обработку.

Вырубка и пробивка - разделительные операции, которые мастера выполняют при помощи пуансона и матрицы. При вырубке станок отделяет заготовку по замкнутому внешнему контуру. Отрезанная часть в этом случае становится полезным изделием, а остаток листа уходит в отходы. Эту технологию применяют для получения плоских деталей: шайб, фланцев или заготовок для последующей гибки. Мастер настраивает зазор между режущими кромками так, чтобы получить чистый срез без заусенцев.

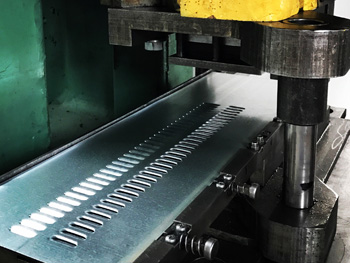

У пробивки обратная задача: она создает сквозные отверстия внутри уже готовой детали. В этом процессе отделяемый кусок металла становится отходом (выдрой), а сама деталь сохраняет свою форму. С помощью пробивки технологи делают круглые, квадратные или фигурные пазы в корпусах и кронштейнах. Современные прессы позволяют выполнять пробивку со скоростью до 500 ударов в минуту. Это гарантирует идеальную повторяемость расположения отверстий в каждой единице продукции.

Обе операции требуют высокой твердости инструмента - на уровне 60–62 HRC. Регулярная заточка пуансона предотвращает появление дефектов на кромках среза. Для тонких листов до 2 мм мастера выбирают минимальные зазоры в штампе. При работе с толстым металлом усилие пресса возрастает, что требует усиленной конструкции матрицы.

Глубокая вытяжка превращает плоский лист или ленту в полое объемное изделие. Пуансон вдавливает металл в полость матрицы, при этом заготовка скользит между рабочими поверхностями. Металл растягивается в длину и сжимается по окружности, формируя стенки цилиндра, конуса или полусферы. Этот метод используют для выпуска посуды, гильз, защитных колпачков и корпусов огнетушителей. Качество процесса зависит от коэффициента вытяжки и пластичности выбранного сплава.

Для предотвращения складок на фланце мастера применяют прижимные устройства. Специфическая система прижима удерживает края листа, позволяя металлу течь в матрицу без образования волн. Если проект требует очень глубокого изделия, процесс делят на несколько переходов. Между этапами деталь проходит термическую обработку для снятия внутренних напряжений. Без отжига металл может лопнуть из-за чрезмерного утонения стенки или накопленной хрупкости.

Особое внимание инженеры уделяют радиусам закругления пуансона. Слишком острые края инструмента приведут к срезанию дна детали вместо его вытяжки. В качестве смазки используют густые эмульсии, которые создают прочную пленку в зоне деформации.

Пружинение - частичное возвращение детали к исходной форме после снятия нагрузки в штампе. Любой металл обладает упругостью, поэтому после гибки угол всегда получается чуть больше, чем угол на инструменте. Величина этого отклонения зависит от марки стали, толщины листа и радиуса гиба. Например, нержавеющая сталь пружинит сильнее, чем обычная углеродистая оцинковка.

Для компенсации пружинения мастера используют метод перегиба. Угол пуансона делают острее на 2–5°, чем требуется по чертежу. После того как пресс поднимается, деталь немного «раскрывается» и принимает нужные параметры. Другой способ борьбы с дефектом - калибровка. В нижней точке хода пуансон с силой сдавливает металл, вызывая пластическую деформацию в зоне сгиба. Это фиксирует форму и сводит упругую отдачу к минимуму.

Неправильный учет пружинения ведет к браку всей партии, так как детали перестают стыковаться при сборке. Мастера ОТК проверяют углы гиба при помощи электронных угломеров или специальных шаблонов.

Конвейерная штамповка обеспечивает максимальную производительность при минимальном участии человека. Металлическая лента подается из бухты через автоматическое разматывающее устройство прямо в рабочую зону пресса. Шаговый механизм перемещает материал с точностью до 0.01 мм. Это позволяет выпускать миллионы мелких деталей, таких как контакты, клеммы или метизы, в непрерывном режиме. Стоимость одного удара на таком оборудовании минимальна.

Автоматизация исключает человеческий фактор и ошибки при позиционировании заготовки. Система датчиков следит за наличием металла, усилием пресса и состоянием инструмента. Если лента застрянет или пуансон сломается, контроллер мгновенно остановит линию. Это предотвращает массовый брак и поломку дорогой матрицы. Конвейерный тип работы позволяет совмещать в одном штампе вырубку, гибку и формовку за один цикл.

Переход на автоматическую штамповку означает резкое снижение цены единицы товара. Скорость выпуска продукции на конвейере в 10–20 раз выше, чем при ручной подаче листов. Это позволяет закрывать огромные потребности мебельных, автомобильных и приборостроительных заводов точно в срок.

Чистота поверхности исходного металла сильно влияет на ресурс штампа и качество готовой детали. Листы должны быть очищены от ржавчины, окалины и посторонних твердых включений. Любая песчинка под давлением в 100 т превращается в глубокую вмятину на изделии и царапину на зеркале матрицы. Мастера проводят осмотр каждой пачки металла перед запуском в производство. При необходимости заготовки проходят стадию мойки или обезжиривания.

Наличие масляных пятен на листах мешает равномерному распределению технологической смазки. Это может привести к локальному перегреву металла и налипанию заготовки на пуансон. Для прецизионных изделий мастера используют металл в защитной пленке, которую удаляют только после завершения всех операций. Особое внимание уделяют кромкам листов: наличие заусенцев после предварительной резки может спровоцировать трещины при последующей гибке или вытяжке.

Для декоративных деталей из латуни или алюминия чистота поверхности стоит на первом месте. Малейший дефект на стадии штамповки станет заметен после полировки или гальваники. Поэтому в цехах поддерживают строгий режим чистоты, а рабочие используют перчатки при переноске заготовок. Качественное сырье позволяет получать продукцию с шероховатостью Ra 0.63–1.25 мкм.

Смазка при листовой штамповке служит для снижения трения и защиты инструмента от износа. В момент удара пресса металл заготовки начинает скользить по поверхности матрицы под огромным давлением. Смазочный слой предотвращает прямой контакт металл-металл, что исключает появление задиров и «приваривание» заготовки к штампу. Это особенно важно при работе с нержавейкой и алюминием, которые склонны к быстрой адгезии.

Для простых операций вырубки мастера используют легкие минеральные масла или водные эмульсии. При глубокой вытяжке - густые составы с добавлением графита, воска или хлорированных парафинов. Такая смазка выдерживает большие удельные нагрузки и не выдавливается из зоны контакта. Современные прессы оснащают системами автоматического распыления, которые наносят состав точно в зону деформации. Это экономит расход химии и поддерживает чистоту в цехе.

После завершения процесса детали проходят стадию очистки. Некоторые виды смазок являются самоиспаряющимися и не оставляют следов на металле. Использование качественной смазки увеличивает срок службы штампа на 40–50%.

Инженеры рассчитывают необходимое усилие пресса исходя из площади деформации и предела прочности металла. Для вырубки расчет ведут по периметру контура и толщине листа. Например, для пробивки отверстия диаметром 20 мм в стальном листе 5 мм требуется усилие около 15–20 т. Мастера всегда выбирают оборудование с запасом мощности 20–30%. Это предотвращает перегрузку двигателя и преждевременный износ кривошипного механизма.

При гибке и вытяжке расчет сложнее, так как учитываются силы трения и сопротивление прижима. Если усилие будет недостаточным, деталь не примет нужную форму, а станок может заклинить в нижней точке хода. Слишком мощный пресс для мелких деталей также не выгоден из-за высоких эксплуатационных расходов. Технологи подбирают оптимальную модель оборудования из парка предприятия: от легких эксцентриковых прессов на 5 т до гидравлических гигантов на 1000 т и более.

Точный расчет позволяет минимизировать вибрации и шум в цехе. Избыточная нагрузка на штамп ведет к его быстрому разрушению и потере точности размеров.

Гидравлические прессы обеспечивают плавное нарастание усилия на всей длине хода ползуна. Это делает их незаменимыми для операций глубокой вытяжки, где металл должен течь медленно и равномерно. Мастер может точно настроить скорость движения пуансона и величину давления. Механические прессы (кривошипные) работают быстрее, но развивают максимальное усилие только в самом конце хода. Это идеально подходит для быстрой вырубки или пробивки отверстий.

Гидравлика позволяет работать с листами большой толщины и сложными крупногабаритными деталями. Такие станки имеют встроенную защиту от перегрузок: при превышении давления срабатывает предохранительный клапан. В механических прессах заклинивание часто ведет к поломке станины или вала. Гидравлическое оборудование работает тише, что улучшает условия труда в цехе. Однако скорость таких машин ниже, что снижает общую серийность при производстве мелкого крепежа.

Выбор типа оборудования зависит от технического задания. Для автомобильных кузовных панелей используют мощные гидравлические линии. Для массового выпуска мелких шайб и контактов - быстроходные механические автоматы. Есть и комбинированные прессы, которые пытаются сочетать скорость механики и точность гидравлики.

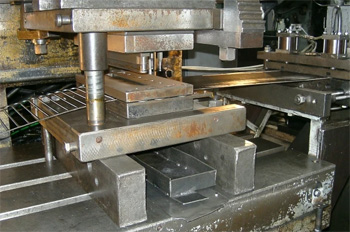

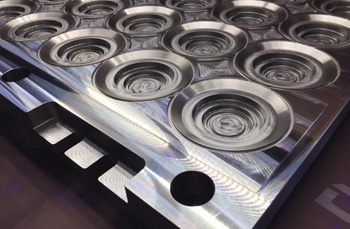

Изготовление штампа - сложный процесс, требующий высокой квалификации инструментальщиков. Сначала конструктор разрабатывает 3D-модель матрицы и пуансона с учетом усадки и пружинения металла. Затем заготовки из легированной стали проходят черновую обработку на фрезерных и токарных станках с ЧПУ. Особое внимание уделяют качеству стали: в ней не должно быть внутренних трещин и пустот, что проверяют ультразвуком.

После формирования геометрии детали штампа проходят термическую обработку. Закалка в вакуумных печах и последующий отпуск придают инструменту твердость 58–62 HRC. Это необходимо для того, чтобы пуансон мог пробивать тысячи отверстий без затупления. Финишную доводку мастера выполняют на электроэрозионных и шлифовальных станках. Поверхность рабочих зон полируют до зеркального блеска для снижения трения при контакте с листом.

Готовый штамп собирают в блоке с направляющими колонками и втулками. Это обеспечивает идеальную соосность пуансона и матрицы с точностью до нескольких микрон. Перед запуском в серию проводят испытания: штампуют пробную партию деталей и проверяют их размеры. Если все параметры в норме, оснастку передают на основной участок.

Да, и наши предприятия выполняют листовую штамповку любой сложности по индивидуальным проектам заказчиков. Процесс начинается с анализа чертежа или предоставленного образца детали. Инженеры-технологи оценивают возможность реализации формы и подбирают оптимальный материал. Если у клиента нет готового проекта, специалисты конструкторского бюро разработают документацию с нуля, опираясь на технические требования к изделию.

Индивидуальный заказ часто требует изготовления уникальной штамповой оснастки. Профессионалы предлагают полный цикл услуг: от проектирования штампа до его производства и запуска в серию. Для небольших партий или прототипов они могут использовать универсальные сборные штампы или координатно-пробивные станки с ЧПУ. Это позволяет избежать высоких затрат на дорогую матрицу, если объем выпуска невелик.

В качестве материалов можно представить чертежи в цифровых форматах (DWG, DXF, STEP) и бумажные эскизы. Современное программное обеспечение позволяет быстро рассчитать раскрой листа и оценить стоимость работ.

Брак возникает из-за износа инструмента, неправильной настройки пресса или низкого качества металла. Один из самых частых дефектов - заусенцы на кромках вырубленных деталей. Они появляются при затуплении пуансона или избыточном зазоре в штампе. Также мастера фиксируют «коробление»: потерю плоскостности листа, вызванную внутренними напряжениями. Это исправляют путем калибровки или правки изделий на роликовых машинах.

Трещины и разрывы в зоне гиба или вытяжки свидетельствуют о недостаточной пластичности материала. Это может быть следствием неправильной марки стали или отсутствия промежуточного отжигa. На поверхности объемных деталей часто возникают складки (гофра). Дефект указывает на слабое усилие прижима или избыток смазки. Мелкие вмятины и царапины («риски») на поверхности появляются из-за попадания стружки или окалины в рабочую полость матрицы.

Контролеры ОТК проводят постоянный мониторинг качества в процессе работы смены. Наличие брака в отгруженной партии исключено благодаря многоступенчатой системе проверки.

Сроки выполнения заказа зависят от наличия готовой оснастки и от объема партии. Если штамп уже есть на складе предприятия, наладка пресса и выпуск 1000–5000 деталей занимают от 1 до 3 рабочих дней. Сама штамповка проходит очень быстро благодаря высокой скорости работы современного оборудования. Основное время уходит на подготовку материала, его резку на полосы и упаковку готовой продукции перед отгрузкой.

Если требуется изготовление индивидуального штампа, срок увеличивается на 15–30 дней. Это время необходимо для проектирования, закупки инструментальной стали, мехобработки, термообработки и финишной притирки деталей оснастки. После успешных испытаний штампа основная партия выпускается в кратчайшие сроки.

Для постоянных заказчиков исполнители предлагают услугу ответственного хранения оснастки. Это позволяет запустить производство новой партии по первому звонку.
