Штамповка алюминия

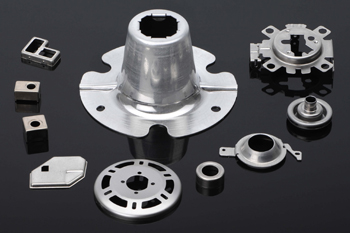

Выбор марки сплава определяют требования к прочности и сложности формы будущего изделия. Самыми востребованными для холодной обработки остаются технический алюминий АД1 и сплав АМц. Эти металлы обладают исключительной пластичностью и легко принимают форму под прессом. Они также демонстрируют отличную стойкость к коррозии и высокую теплопроводность. Такое сырье идеально подходит для производства пищевой посуды и декоративных элементов отделки.

Сплавы группы АМг показывают более высокую твердость. Мастера используют марки АМг2 или АМг3 для изготовления сложных корпусных деталей. Эти материалы хорошо выдерживают вибрацию и умеренные удары в процессе работы.

Высокопрочные авиационные сплавы типа Д16 или В95 требуют особого внимания от технолога. Такие материалы быстро теряют пластичность из-за процесса старения. Специалист выполняет штамповку заготовок сразу после процедуры закалки для исключения брака и трещин. Это позволяет производить долговечные и легкие детали для аэрокосмической отрасли. После деформации детали проходят обязательный этап искусственного старения в печи.

Алюминий часто прилипает к стальному инструменту при интенсивной деформации. Технологи называют это явление схватыванием металлов под давлением. Оно быстро портит внешний вид детали и ведет к износу матрицы. Мелкие частицы мягкого алюминия остаются на твердой поверхности пуансона и создают бугры.

Для решения проблемы специалисты наносят защитные покрытия на рабочие части инструмента. Твердое хромирование создает надежный барьер на стальной матрице. Этот слой значительно снижает трение при контакте.

Специалисты тщательно подбирают смазочные материалы со специальными полимерными добавками. Эти вещества образуют очень прочную пленку между заготовкой и рабочим инструментом. Она полностью предотвращает прямой контакт двух металлов в зоне самого высокого давления.

Такой профессиональный подход гарантирует идеально чистую поверхность каждого серийного изделия без задиров и царапин. Использование правильной эмульсии облегчает съем готовой детали из рабочей зоны станка.

Эффект пружинения при работе с алюминием выражен гораздо сильнее в сравнении с обычной углеродистой сталью. После снятия нагрузки с пресса деталь стремится частично вернуть первоначальную форму. Это происходит из-за упругости материала и сохранения внутренних напряжений в зоне гиба. Величина такого отклонения часто составляет от 2 до 5 градусов. Инженеры учитывают это физическое свойство еще на этапе проектирования чертежа будущей штамповой оснастки.

Конструктор закладывает в форму матрицы специальный угол перегиба для компенсации обратного движения металла. После выхода из штампа деталь принимает именно те геометрические параметры, которые указал в заказе клиент. Точный расчет позволяет получать изделия с минимальными отклонениями от заданных размеров.

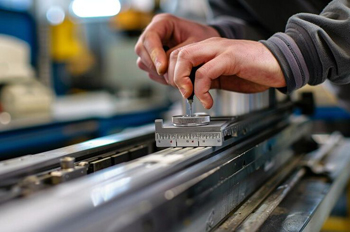

На величину пружинения также сильно влияют радиус гиба и общая толщина алюминиевого листа. Специалист на производстве проводит несколько пробных ударов для окончательной калибровки инструмента перед запуском серии.

Анодирование создает на поверхности алюминиевой детали прочную и очень плотную оксидную пленку. Эта процедура в несколько раз повышает естественную коррозионную стойкость металла в агрессивной среде. Защитный слой имеет пористую структуру и отлично впитывает различные красители. После обработки детали могут иметь практически любой цвет с приятным металлическим блеском.

Процесс штамповки иногда оставляет на мягком алюминии микроскопические дефекты или небольшие потемнения. Анодирование эффективно скрывает эти мелкие недостатки. Поверхность становится гораздо тверже и лучше сопротивляется случайным механическим повреждениям.

Дополнительным преимуществом анодного слоя становятся его высокие диэлектрические свойства. Это позволяет использовать штампованные и обработанные детали в качестве надежных изоляторов в электротехнике. Слой оксида не отслаивается от основы даже при длительном термическом воздействии или сильной вибрации. Заказчик получает полностью готовый к монтажу продукт с длительным сроком службы в любых климатических условиях.

Минимальный радиус гиба определяет предельную степень деформации металла без риска появления разрывов на внешней стороне. Для мягких сплавов типа АД1 этот параметр составляет всего 0.5 от толщины листа. Более твердые и нагартованные материалы требуют увеличения радиуса до 1.5 или 2 единиц. Соблюдение этих норм гарантирует сохранение прочности детали в месте изменения формы.

Мастера учитывают направление волокон проката при раскрое материала перед подачей в штамп. При гибке вдоль волокон риск появления трещин значительно возрастает даже на очень пластичных сплавах. Технолог располагает линию сгиба строго перпендикулярно направлению прокатки листа на заводе.

Если конструкция детали требует очень острого угла, применяют предварительный нагрев зоны деформации. Повышение температуры на 150-200°C резко увеличивает текучесть алюминия. Это позволяет выполнять сложные формообразующие операции на толстом материале без образования дефектов.

Алюминий занимает второе место по электропроводности после меди, а стоит при этом значительно дешевле. Штамповка позволяет быстро изготавливать сложные шины, клеммы и радиаторы для мощного силового оборудования. Основным требованием здесь выступает сохранение чистой поверхности и отсутствие посторонних примесей в структуре металла. Любые загрязнения в зоне контакта приводят к перегреву и выходу техники из строя.

В процессе штамповки электротехнических деталей избегают применения смазок на основе тяжелых масел, так как остатки нефтепродуктов могут ухудшить электрические характеристики контакта и затруднить последующую пайку. Специалисты используют быстроиспаряющиеся составы без содержания жира.

Точность вырубки отверстий и пазов в шинах играет решающую роль для качественного монтажа оборудования. Даже небольшие заусенцы могут стать причиной возникновения коронного разряда в высоковольтных цепях. На производстве следят за остротой режущих кромок пуансонов и проводят их шлифовку через каждые 50 000 ударов. Такой подход гарантирует идеальное прилегание штампованных контактов и стабильную работу энергосистем.

Листовой алюминий обладает выраженной анизотропией свойств из-за процесса его изготовления на прокатном стане. Внутренние зерна металла вытягиваются вдоль направления движения валков и образуют волокнистую структуру. Пластичность материала поперек этих волокон всегда оказывается значительно ниже. Этот фактор учитывают при планировании схемы раскроя на листе.

Если игнорировать направление прокатки, на готовых деталях часто возникают глубокие трещины и надрывы. Особенно ярко этот дефект проявляется при выполнении операций глубокой вытяжки или крутой гибки.

Заготовки располагают так, чтобы основные нагрузки при деформации ложились вдоль структуры металла. Это позволяет максимально использовать природный ресурс пластичности алюминиевого сплава без брака. Инженеры закладывают информацию о направлении волокон в технологическую карту на каждый конкретный заказ.

Для некоторых очень сложных деталей заказывают специальный лист с изотропной структурой после дополнительного отжига. Рациональный учет свойств проката позволяет снизить расход металла на 10 или 15%.

Метод глубокой вытяжки позволяет превратить плоский алюминиевый диск в полый бесшовный цилиндр или в сложный сосуд. Благодаря высокой пластичности алюминий выдерживает значительное растяжение стенок без потери герметичности. Этот процесс заменяет сварку нескольких отдельных частей. Отсутствие швов исключает риск протечек и значительно упрощает финишную обработку изделия.

В процессе вытяжки происходит естественное упрочнение стенок изделия из-за механического наклепа металла. Тонкая заготовка превращается в жесткую конструкцию для работы под давлением.

Мастера применяют специальные прессы с эластичными подушками для плавного контроля процесса течения металла. Это предотвращает образование складок на фланце и разрывов в донной части детали. Использование многопозиционных штампов позволяет получить готовое изделие всего за один цикл работы оборудования.

Высокая производительность метода делает его идеальным для массового выпуска кухонной утвари, упаковки и корпусов фильтров.

Многие алюминиевые сплавы набирают максимальную прочность только после специальной процедуры - старения. В процессе штамповки металл подвергается сильной деформации, которая меняет его внутреннее состояние. Искусственное старения в термической печи при температуре около +170°C стабилизирует кристаллическую решетку. Это позволяет достичь оптимального сочетания твердости и пластичности готового изделия.

Процедура помогает полностью снять внутренние остаточные напряжения после удара мощного пресса. Без такой обработки деталь может самопроизвольно изменить форму или даже треснуть в процессе эксплуатации.

Термическое воздействие гарантирует сохранение точных геометрических размеров изделия в течение десятилетий. Это важно для ответственных узлов в авиации и точном приборостроении. Специалисты строго контролируют время выдержки деталей в печи для получения нужных характеристик.

Правильно проведенное старение увеличивает предел текучести сплава в 2-3 раза. Заказчик получает легкую алюминиевую деталь с характеристиками конструкционной стали.

Алюминий - мягкий металл и легко получает повреждения при незначительном механическом контакте. Для защиты лицевой поверхности часто используют листы со специальным полимерным покрытием или с защитной пленкой. Штамповка происходит прямо через этот слой. После завершения всех операций пленку легко удаляют вручную или с помощью оборудования.

Чистота рабочих поверхностей штампа тоже важна в сохранении качества продукции. Даже крошечная частица пыли или стружка могут оставить глубокую забоину на мягкой заготовке. Оператор пресса регулярно очищает матрицу и пуансон сжатым воздухом после каждого рабочего цикла. А зеркальная полировка оснастки дополнительно снижает риск возникновения любых поверхностных дефектов.

Применение мягких захватов на автоматических линиях подачи исключает повреждение кромок алюминиевого листа. В местах возможного трения заготовки о станину используют специальные прокладки из полиуретана или плотной резины. Это позволяет выпускать декоративные панели и элементы отделки с идеальной зеркальной поверхностью.

Штампованные алюминиевые радиаторы обладают огромной площадью теплообмена при очень компактных размерах. Технология позволяет создавать тонкие и сложные ребра охлаждения. Алюминий быстро отводит тепло от источника благодаря высокой теплопроводности 237 Вт/м*К. Это делает такие детали незаменимыми для охлаждения современной электроники и мощных светодиодов.

Производство радиаторов методом штамповки обходится значительно дешевле в сравнении с фрезерованием из цельного куска металла. Пресс формирует сложный профиль за доли секунды с минимальным количеством отходов материала.

Малый вес штампованных алюминиевых деталей снижает нагрузку на печатные платы и корпуса приборов. Радиаторы легко крепятся с помощью специальных защелок или клеевых составов без использования тяжелых метизов. Высокая коррозионная стойкость материала гарантирует надежную работу системы охлаждения в течение всего срока службы. Алюминий ценят за возможность создания эффективных и эстетичных систем отвода избыточного тепла.

Качество исходного алюминиевого листа напрямую определяет процент выхода годной продукции на производстве. Заготовки должны иметь строго одинаковую толщину по всей площади с допуском не более 0.05 мм. Разнотолщинность приводит к неравномерному зажиму в штампе и появлению складок при вытяжке. Каждую партию металла тщательно проверяют перед запуском в работу.

Поверхность заготовок должна быть идеально чистой и полностью свободной от окислов или жировых пятен. Наличие коррозии на листе может привести к поломке дорогого инструмента. Специалисты проводят входной контроль сырья и при необходимости выполняют предварительную очистку.

Важный параметр - однородность химического состава и микроструктуры металла. Наличие крупных включений других элементов делает алюминий хрупким и непригодным для глубокой деформации. Завод-изготовитель сопровождает каждую партию листов сертификатом соответствия с данными лабораторных испытаний.

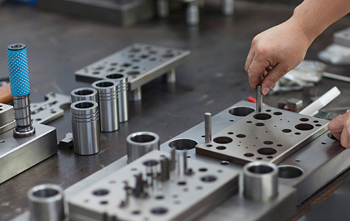

Основную часть стоимости составляет проектирование сложной оснастки профессиональными инженерами-конструкторами. Специалист должен рассчитать все зазоры, углы пружинения и усилия пресса для конкретной детали. Ошибки на этом этапе приводят к быстрой поломке инструмента или к получению бракованной продукции. Высокая квалификация персонала гарантирует долгий срок службы матрицы и пуансона.

Цена также зависит от выбранной марки инструментальной стали и сложности термической обработки. Для работы с алюминием часто выбирают износостойкие стали типа Х12МФ или современные порошковые сплавы.

Размер изделия и количество необходимых технологических переходов напрямую влияют на габариты самого штампа. Сложные многопозиционные инструменты для автоматических линий стоят значительно дороже простых вырубных моделей. Но такая оснастка позволяет выпускать миллионы деталей с очень низкой себестоимостью за одну единицу.
