Штамповка изделий из латуни

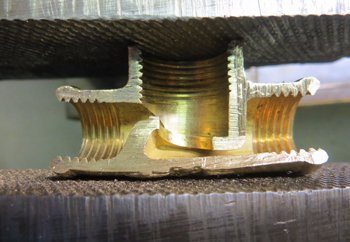

Холодный метод применяют для работы с тонколистовым прокатом толщиной до 5 мм. В этом процессе мастера используют двухфазные или однофазные сплавы с высокой пластичностью. Металл деформируют при комнатной температуре без предварительного нагрева заготовок в печах. Такой способ обеспечивает высокую скорость производства мелких деталей и крепежа.

Горячий метод требует нагрева заготовки до температуры +700–800°C. При таких условиях латунь приобретает свойства густого пластилина и легко заполняет сложные формы. Технологию выбирают для создания объемных предметов с переменной толщиной стенок. Она идеально для производства водопроводных кранов или массивных элементов декора. Нагрев снижает сопротивление металла и уменьшает нагрузку на рабочие инструменты пресса.

Выбор конкретной методики зависит от сложности геометрии будущего изделия. Холодная обработка позволяет получить более точные размеры без последующей усадки материала. Горячий способ дает возможность создавать детали сложной конфигурации за один рабочий цикл.

Для листовой обработки чаще всего выбирают марки Л63 и Л68. Они содержат большое количество меди и обладают отличной пластичностью в холодном состоянии. Из такого материала производят гильзы, радиаторные трубки и мелкую фурнитуру. Металл хорошо переносит глубокую вытяжку и не рвется при сильном растяжении.

Горячую деформацию проводят с использованием свинцовистых латуней типа ЛС59-1. Присутствие свинца в составе существенно улучшает текучесть металла при высоких температурах. Это позволяет получать четкие оттиски даже на деталях с мелким и сложным рельефом. Сплав также хорошо поддается механической резке после окончательного остывания.

Специальные многокомпонентные составы применяют для изделий с особыми требованиями к коррозии. Они могут содержать добавки алюминия, никеля или марганца для повышения твердости. Такие материалы требуют очень точного соблюдения режимов нагрева и давления.

Точность готовых изделий напрямую зависит от качества изготовления штамповой оснастки. При использовании современного оборудования мастера достигают 11–12 квалитета точности. Применение прессов с числовым программным управлением позволяет еще сильнее снизить погрешности. Для большинства промышленных деталей такие показатели исключают необходимость дополнительной калибровки.

Горячая штамповка дает чуть большую погрешность из-за естественной температурной усадки металла. Специалисты закладывают эти изменения в чертежи еще на этапе проектирования формы. Обычно отклонения составляют не более 0.1–0.3 мм на средний габарит детали. После остывания латунь сохраняет заданную геометрию в течение всего срока службы. Это делает метод популярным в приборостроении и авиационной отрасли.

Холодная обработка тонкого листа обеспечивает максимальное совпадение с чертежом. Погрешности здесь часто не превышают 0.05 мм. Такая точность необходима для производства электронных компонентов и часовых механизмов.

Качественный инструмент сохраняет свои параметры на протяжении сотен тысяч циклов удара. Это позволяет выпускать огромные серии идентичных предметов без брака.

Главной причиной разрушения материала становятся остаточные внутренние напряжения. Они возникают при слишком интенсивной деформации без промежуточного термического воздействия. Если мастер прикладывает избыточное давление к холодному металлу, кристаллическая решетка не выдерживает нагрузки. В результате на поверхности или в структуре заготовки образуются микроскопические разрывы. Постепенно они превращаются в глубокие видимые дефекты.

Другой важный фактор - нарушение температурного режима при горячем методе. Если температура падает ниже +700°C, латунь теряет пластичность и становится хрупкой. Удар пресса в этот момент вызывает мгновенное растрескивание заготовки. Слишком высокая температура тоже опасна, так как приводит к пережогу металла. Кислород проникает глубоко в сплав и разрушает связи между его компонентами.

Неправильная конструкция штампа часто провоцирует появление трещин в углах изделия. Слишком малые радиусы скругления создают зоны высокой концентрации механических напряжений. Для предотвращения таких проблем технологи проводят тщательный расчет геометрии инструмента. Использование качественных смазок также снижает трение и риск повреждения поверхности.

Холодная обработка давлением вызывает эффект наклепа или деформационного упрочнения. Структура металла уплотняется, что повышает предел текучести и твердость поверхности. После прессования латунная деталь становится значительно прочнее исходной мягкой заготовки. Это позволяет использовать более тонкие стенки при сохранении высокой несущей способности. Но при этом снижается пластичность, материал становится более чувствительным к ударам.

Горячая технология позволяет сохранить естественную вязкость и пластичность сплава. Нагрев способствует перекристаллизации зерна, что снимает внутренние напряжения прямо в процессе работы. Готовые изделия хорошо выдерживают вибрационные нагрузки и перепады давления. Волокна металла при штамповке не перерезаются, а плавно огибают контур детали.

Сравнение со способами литья показывает явное преимущество прессованных изделий. В штампованном металле отсутствуют скрытые поры, раковины и посторонние включения. Плотность материала остается равномерной по всему объему детали. Это исключает риск внезапной поломки под нагрузкой в процессе эксплуатации. Штампованная латунь служит в 2–3 раза дольше литых аналогов в сопоставимых условиях.

Для холодного процесса обработки листа применяют минеральные масла или специальные эмульсии. Они создают тонкую разделительную пленку между поверхностью металла и инструментом.

Смазка уменьшает силу трения и предотвращает налипание частиц латуни на стальной штамп. Это существенно продлевает жизнь дорогостоящей оснастке и улучшает качество поверхности. После завершения работ остатки масла легко удаляют при помощи моющих растворов.

При горячей штамповке мастера выбирают графитосодержащие составы или водные суспензии. Такие вещества не выгорают при температуре +750°C и сохраняют свои рабочие свойства. Графит обеспечивает легкое скольжение раскаленного металла внутри полости матрицы. Смазочный материал также выступает в роли кратковременного теплоизолятора. Он защищает рабочий инструмент от резкого перегрева и теплового удара при контакте с заготовкой.

Иногда используют сухие методы смазки в виде порошков или специальных покрытий. Современные синтетические составы позволяют проводить процесс без образования дыма и копоти в цеху. Правильная дозировка средства влияет на точность заполнения глубоких каналов в штампе. Недостаток смазки приводит к задирам, а избыток может исказить размеры детали.

Метод штамповки отличается высокой производительностью и низким процентом отходов. При литье значительная часть металла уходит на литниковую систему и последующую обрезку. Деформация под давлением позволяет использовать до 90–95% исходного материала. Время на изготовление одной единицы продукции сокращается в несколько раз.

Качество поверхности после пресса значительно выше, чем после литейной формы. Изделия выходят из-под штампа гладкими и часто не требуют финишной шлифовки. Отсутствие газовых пор и песочных включений гарантирует герметичность деталей. Это обязательное условие для клапанов, переходников и других элементов трубопроводной арматуры. Штампованные предметы выдерживают более высокое рабочее давление в системах.

Механические свойства деформированного металла превосходят характеристики литого сплава. Процесс прессования уплотняет структуру и выравнивает направление волокон. Это обеспечивает высокая усталостную прочность и долговечность продукции. Заводы получают возможность выпускать более легкие детали без потери их надежности.

При холодной штамповке из ленты или фольги мастера достигают толщины стенок в 0.1–0.2 мм. Это востребовано в производстве мембран, контактов и мелких элементов для радиотехники. Современные прессы обеспечивают стабильность этого параметра на всей площади изделия. Латунь прекрасно держит форму даже при таких малых значениях.

Для горячей объемной штамповки минимальный предел обычно составляет 1.5–2 мм. Более тонкие участки слишком быстро остывают при контакте с холодным инструментом. Металл теряет текучесть и не успевает полностью заполнить полость матрицы. Для получения тонкостенных изделий сложной формы технологи используют специальные системы подогрева штампов.

Проектировщики стараются избегать резких переходов между толстыми и тонкими участками детали. Это необходимо для равномерного распределения потоков металла во время удара. Правильная геометрия исключает появление непропрессованных зон и внутренних пустот. Опытные инженеры рассчитывают припуски так, чтобы получить оптимальный баланс прочности и веса.

Промежуточный или финишный отжиг необходим для снятия внутренних механических напряжений. После интенсивной холодной деформации металл становится слишком твердым и склонным к самопроизвольному растрескиванию. Нагрев до +500–600°C восстанавливает пластичность и облегчает последующие операции обработки.

Процесс проводят в специальных печах с контролируемой атмосферой для защиты от окисления. Время выдержки зависит от массы партии и габаритов конкретных изделий. После нагрева следует этап медленного или ускоренного охлаждения по заданной схеме, чтобы получить однородную мелкозернистую структуру сплава.

Иногда термическую обработку используют для подготовки поверхности к нанесению декоративных покрытий. После отжига латунь лучше принимает гальванические слои золота, серебра или никеля. Это исключает риск отслоения покрытия из-за скрытых дефектов подложки.

Основной способ борьбы с браком - регулярная проверка состояния штампового инструмента. Даже микроскопический скол на матрице оставляет след на каждом последующем изделии. Специалисты проводят плановую замену изношенных деталей пресса до момента ухудшения качества продукции.

Чистота исходного сырья играет важную роль в получении качественного результата. Наличие посторонних примесей в латунном сплаве может привести к появлению пятен или раковин. Каждую партию металла проверяют на соответствие государственным стандартам и техническим условиям. Предварительная очистка листов или прутков от окислов повышает адгезию смазки.

Автоматизация процессов сводит влияние человеческого фактора к минимальным значениям. Роботизированные линии подачи заготовок обеспечивают точное позиционирование металла в штампе. Это гарантирует равномерное распределение давления и отсутствие перекосов при ударе.

Микроштамповка позволяет изготавливать компоненты размером менее 1 мм с высочайшей повторяемостью. Этот метод незаменим в производстве деталей для смартфонов, медицинских приборов и микроэлектроники. Латунь выбирают за ее отличную электропроводность и легкость в обработке на малых масштабах.

Высокая скорость работы оборудования делает себестоимость таких деталей крайне низкой. При этом точность остается на уровне механической обработки на станках.

Инструмент для таких работ изготавливают из сверхтвердых сплавов с применением лазерной резки. Это дает возможность формировать сложнейшие контуры с острыми кромками и микроскопическими отверстиями. Процесс протекает в закрытых камерах для защиты от пыли и мелких загрязнений.

Латунные микродетали не подвержены коррозии и сохраняют свои свойства десятилетиями. Они легко поддаются пайке и сварке в автоматических линиях сборки. Миниатюрные изделия часто имеют сложную объемную форму, которую невозможно получить другими способами.

Латунь считается мягким материалом, поэтому ресурс стальной оснастки при работе с ней весьма велик. При соблюдении технологий один комплект штампов выдерживает от 500 тыс до 1 млн ударов. Это намного больше, чем при штамповке стальных или титановых деталей. Но на срок службы влияют к чистота металла и качество смазки. Наличие абразивной пыли на заготовках ускоряет износ рабочих кромок инструмента.

Горячая штамповка предъявляет более высокие требования к термической стойкости стали. Постоянные перепады температуры могут вызвать появление мелких трещин на поверхности штампа. Мастера используют специальные жаропрочные марки инструментальных сталей для увеличения ресурса. Регулярная очистка и охлаждение матрицы помогают сохранить ее геометрию на долгое время.

Холодная обработка менее агрессивна к инструменту, но требует идеальной полировки. Малейшая шероховатость на пуансоне может привести к налипанию латуни и порче внешнего вида деталей. Специалисты проводят периодическую перешлифовку рабочих поверхностей для восстановления их свойств.

Содержание цинка определяет базовую пластичность и твердость латунного сплава. Однофазные латуни с долей цинка до 37% штампуются легче всего в холодном состоянии. При увеличении содержания этого компонента структура металла меняется, и он требует большего усилия пресса. Такие материалы чаще подвергают горячей деформации для предотвращения разрывов.

Легирующие добавки придают материалу специфические свойства, но могут усложнить обработку. Например, олово повышает устойчивость к морской воде, но делает сплав более жестким. Марганец и железо увеличивают прочность, требую применения более мощных гидравлических прессов. Свинец, напротив, облегчает процесс течения металла при нагреве и последующую обрезку заусенцев.

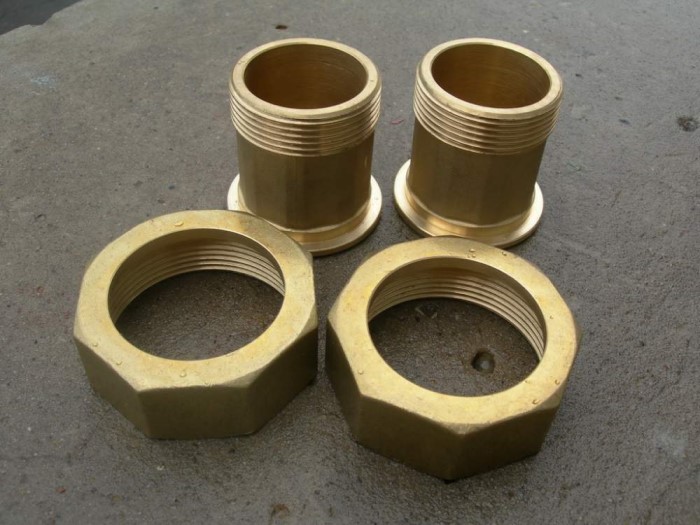

Для получения сложных декоративных изделий выбирают сплавы с максимальным содержанием меди. Они позволяют добиваться глубокого рельефа и четкости самых мелких линий рисунка. Промышленные фитинги делают из более дешевых марок с высоким содержанием цинка.
