Штамповка меди

Для холодной деформации мастера выбирают медь марок М1, М2 и М3. Эти сплавы содержат минимум примесей и обладают максимальной пластичностью. Металл марки М1 имеет чистоту 99.9% и идеально подходит для производства ответственных токопроводящих деталей. Заготовки из этих марок хорошо переносят многократные циклы сжатия и растяжения при формовке.

Раскисленная медь марок М1р или М1ф находит применение в деталях под последующую пайку или сварку. Отсутствие кислорода в составе исключает эффект «водородной болезни» при термическом воздействии. Такие изделия сохраняют монолитную структуру и не трескаются при резких перепадах температур в процессе эксплуатации.

Инженеры используют этот материал для изготовления элементов холодильных установок и систем кондиционирования. Высокая плотность заготовок исключает утечку хладагента через микроскопические поры металла.

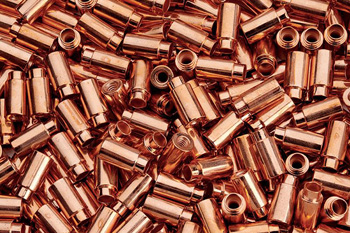

Твердость исходного проката тоже определяет успех операции. Мягкая медь марки М1М подходит для глубокой вытяжки сложных корпусов и глубоких колпачков. Полутвердые и твердые варианты проката выбирают для простой вырубки плоских шайб или контактных шин.

При штамповке медных деталей мастера постоянно сталкиваются с эффектом пружинения. После снятия нагрузки металл частично возвращается к исходной форме. Угол гиба в итоге получается на 1–2° больше расчетного значения. Для компенсации этого явления инженеры проектируют рабочие поверхности штампа с небольшим перегибом. Пресс давит на заготовку чуть сильнее, чтобы после отдачи деталь приобрела нужную геометрию по чертежу.

Величина обратной деформации зависит от радиуса гибки и толщины листа. Тонкая медная полоса пружинит сильнее массивной шины из-за особенностей кристаллической решетки. Технологи учитывают предел текучести конкретной марки металла при расчете оснастки.

Использование прессов с выдержкой под давлением в нижней точке хода помогает стабилизировать форму. Этот прием снижает внутренние напряжения и делает угол более точным и стабильным.

Наклеп металла при многократной обработке тоже увеличивает показатель упругости. Каждая последующая операция делает медь жестче и капризнее в работе. Мастера проводят промежуточный отжиг заготовок для восстановления их мягкости и податливости.

Штамповочные операции обеспечивают шероховатость поверхности на уровне Ra 0.63–1.25 мкм. Это соответствует высокому классу чистоты и часто исключает потребность в шлифовке. Качество оттиска напрямую зависит от зеркальной полировки рабочих частей пуансона и матрицы.

Медь - мягкий металл, поэтому она в точности копирует даже мельчайшие риски на стальном инструменте. Использование алмазных паст при доводке штампов позволяет получать детали с почти зеркальным блеском.

Применение качественных смазочных материалов предотвращает появление задиров и налипаний. Масла создают тонкий разделительный слой, который защищает мягкую медь от прямого контакта со сталью. Это сохраняет однородную структуру поверхности без видимых дефектов и полос. Процесс горячей штамповки дает более грубый результат из-за образования тонкого слоя окалины. В этом случае мастера закладывают дополнительный припуск на химическую или механическую очистку.

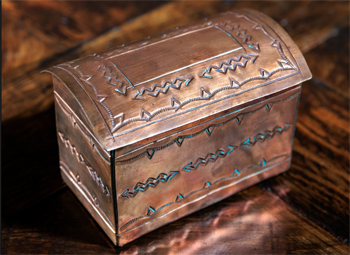

Для декоративных изделий и сувениров технологи применяют штампы с хромированным покрытием. Хром снижает коэффициент трения и придает деталям безупречный внешний вид. Такая обработка востребована при выпуске медалей, значков и элементов элитной фурнитуры.

Для работы с медью мастера выбирают бессульфидные составы на основе минеральных масел. Сера в составе смазки вступает в реакцию с металлом и оставляет несмываемые темные пятна. Технологи отдают предпочтение жидким эмульсиям или специальным воскам с высокой адгезией.

Смазочный материал должен легко распределяться по поверхности заготовки и не стекать в процессе подачи. Это гарантирует стабильную защиту инструмента при высоких скоростях работы пресса.

При выполнении глубокой вытяжки применяют густые пасты с добавлением графита или дисульфида молибдена. Такие добавки выдерживают экстремальное давление и предотвращают разрыв металла в зонах утонения стенки. Медь склонна к налипанию на сталь, поэтому слой смазки выступает важным фактором успеха. После завершения штамповки остатки жиров удаляют в ультразвуковых ваннах или щелочных растворах. Чистота поверхности перед упаковкой или сборкой остается важным требованием качества.

Современные производства все чаще внедряют летучие ингибированные масла. Они испаряются с поверхности детали самостоятельно в течение 24 часов после завершения работ. Это избавляет завод от необходимости обустраивать сложные линии промывки и сушки продукции.

Медь обладает высокой склонностью к диффузионному свариванию со сталью при высоком давлении. Частицы мягкого металла оседают на пуансоне и быстро превращаются в твердые наросты. Эти дефекты начинают царапать следующие заготовки в партии, что приводит к браку. Для борьбы с проблемой мастера используют твердосплавные вставки в критических зонах штампа.

Нанесение износостойких покрытий типа TiN или DLC радикально решает вопрос налипания. Эти тонкие слои обладают крайне низким коэффициентом трения и высокой твердостью. Металл просто скользит по поверхности инструмента, не оставляя на нем своих следов. Срок службы такой оснастки возрастает в 5–10 раз по сравнению с обычными стальными штампами.

Регулярная принудительная смазка каждой заготовки тоже снижает риск возникновения наростов. Операторы прессов следят за чистотой подаваемых медных полос и отсутствием на них пыли. Даже мелкие посторонние частицы могут стать центрами формирования очагов налипания. Своевременный осмотр и профилактическая чистота штампа каждые 10 000–15 000 циклов гарантируют стабильный результат.

Пробивка отверстий в медных листах требует очень точного расчета зазора между пуансоном и матрицей. Для мягких марок меди этот зазор обычно составляет 5–8% от толщины материала. Слишком малый промежуток приводит к быстрому износу кромок и перегреву инструмента. Чрезмерно большой зазор вытягивает края металла и оставляет на обратной стороне детали высокий заусенец.

При работе с тонкими медными шинами возникает риск деформации всей заготовки вокруг отверстия. Для предотвращения этого эффекта инженеры применяют прижимы с высоким усилием фиксации. Они удерживают лист в плоскости и не дают ему выгибаться в момент входа пуансона.

Специальная заточка торца инструмента под углом снижает пиковую нагрузку на пресс. Это позволяет пробивать отверстия в толстой меди без резких ударов и лишнего шума.

Скорость работы пресса тоже влияет на качество кромок отверстия. Быстрый удар обеспечивает более чистый срез без образования выраженной зоны смятия. Для микроскопических отверстий диаметром менее 1 мм технологи используют прецизионные штамповочные блоки.

Процесс холодной штамповки вызывает деформационное упрочнение или наклеп металла. Это приводит к незначительному росту электрического сопротивления из-за искажения кристаллической решетки. Для большинства бытовых изделий это изменение не играет роли и не требует коррекции, но в точных измерительных приборах этот фактор инженеры учитывают еще на стадии проектирования.

Восстановить первоначальные характеристики меди помогает термический отжиг в защитной среде. Нагрев снимает внутренние напряжения и возвращает структуру металла в равновесное состояние. Проводимость при этом возвращается к эталонным показателям для данной марки сплава.

Этот этап обязателен для деталей силового электрооборудования и мощных трансформаторов. Мастера следят, чтобы в печи отсутствовал кислород во избежание окисления поверхности.

Горячая штамповка практически не меняет электрические свойства материала в худшую сторону. Высокая температура процесса обеспечивает мгновенную рекристаллизацию зерна прямо под прессом. Металл сохраняет свою природную способность эффективно передавать ток без лишнего нагрева.

При серийном производстве деталей из меди технологи ориентируются на 11–12 квалитет точности. Это означает погрешность в пределах 0.05–0.15 мм для изделий среднего размера. Прецизионные штампы позволяют достигать еще более строгих рамок до 0.01 мм.

На стабильность размеров влияет температурный режим в производственном цехе. Медь имеет высокий коэффициент теплового расширения и быстро реагирует на нагрев. При длительной работе штамп нагревается от трения, что может привести к уходу размеров за пределы допуска. Профессиональные линии оснащают системами принудительного охлаждения оснастки маслом или водой. Это поддерживает постоянную рабочую температуру и гарантирует идентичность всех деталей в партии.

Износ режущих кромок матрицы со временем тоже увеличивает отклонения от чертежа. Инженеры закладывают в план работ периодическую проверку геометрии изделий с помощью лазерных сканеров. При выявлении тенденции к росту погрешности штамп отправляют на заточку или замену вставок.

Современное программное обеспечение помогает прогнозировать момент выхода за рамки допусков. Такой подход минимизирует риск выпуска некондиционной продукции.

При изготовлении глубоких или сложных изделий медь быстро теряет пластичность из-за наклепа. Стенки детали становятся хрупкими, и при следующем ударе пресса могут появиться трещины.

Чтобы этого не случилось, технологи вводят в процесс стадию промежуточного отжига. Заготовки нагревают до температуры +500–600°C и выдерживают в печи определенное время. После этого металл снова становится мягким и позволяет продолжать деформацию без разрушения.

Количество циклов отжига зависит от степени общей вытяжки материала. Для очень глубоких стаканов или корпусов может потребоваться 2–3 термических обработки. Мастера определяют необходимость нагрева по возрастанию усилия на прессе или по внешним признакам микротрещин. Важно не перегреть медь, чтобы не вызвать чрезмерный рост зерна. Крупнозернистая структура делает поверхность детали шероховатой, напоминающей «апельсиновую корку».

Охлаждение после отжига проводят в воде или на воздухе в зависимости от требуемых свойств. Закалка в воде помогает быстрее очистить медь от заусенцев и размягчает ее максимально эффективно.

Работа с ультратонкой медью требует исключительной точности настройки направляющих элементов пресса. Малейший перекос пуансона приводит к моментальному разрыву фольги вместо чистого реза. Зазор между рабочими кромками в таких штампах измеряют в микронах и проверяют на специальном оборудовании.

Проблема статического электричества тоже мешает нормальному протеканию процесса. Тонкие листы могут прилипать к матрице или друг к другу, что сбивает работу автоматического податчика. Инженеры устанавливают ионизаторы воздуха и антистатические щетки на линии подачи. Важно обеспечить плавное и равномерное натяжение медной ленты перед входом в зону штамповки. Это исключает образование складок и заломов на готовой продукции.

Вырубленные мелкие детали из фольги очень сложно отделять от облоя и транспортировать. Для этого применяют вакуумные захваты или магнитные системы для бережного перемещения изделий. Готовую продукцию часто упаковывают в специальные кассеты или наклеивают на липкую ленту.

Появление заусенцев на меди часто свидетельствует об износе или затуплении режущих кромок штампа. Мягкий металл начинает затягиваться в зазор вместо того, чтобы чисто срезаться под давлением. Мастера регулярно контролируют высоту заусенца и при превышении нормы 0.02 мм отправляют инструмент на заточку.

Если конструкция детали не позволяет полностью избежать дефектов, применяют методы постобработки. Галтовка в барабанах с керамическими или пластиковыми телами эффективно удаляет острые края. Медные изделия вращают вместе с абразивом, который аккуратно сшлифовывает все выступающие части. Этот способ также придает металлу равномерный матовый блеск и очищает его от окислов. Для особо ответственных компонентов используют электрохимическое полирование в специальных ваннах.

Правильная настройка усилия прижима листа в штампе также снижает риск образования заусенцев. Плотная фиксация меди не дает ей смещаться и деформироваться в зоне реза.

Медь обладает высокой пластичностью, но при слишком малых радиусах гиба на внешней стороне угла возникают трещины. Минимальный внутренний радиус обычно составляет 0.5–1.0 от толщины медного листа. Для твердых марок проката этот показатель увеличивают до 1.5–2.0 толщин во избежание разрушения волокон. При раскрое заготовок на листе всегда учитывают направление прокатки металла.

Если проект требует минимально возможного радиуса, технологи применяют предварительный нагрев зоны гиба. Это локально повышает пластичность меди и позволяет согнуть ее «на острый угол» без повреждений. Другой способ - использование специальных оправок с подпружиненными элементами для поддержки металла. Такая оснастка предотвращает утонение стенки в месте деформации и сохраняет прочность изделия.

Несоблюдение радиусов ведет к потере герметичности в медных фитингах и трубках. Микроскопические надрывы на сгибе могут не проявляться сразу, но приведут к аварии под давлением. Дефектоскопия ответственных деталей с помощью красящих пенетрантов позволяет вовремя заметить опасные зоны и скорректировать параметры штамповки.

Микроштамповка позволяет производить миллионы идентичных контактов для электроники с минимальными затратами. Скорость работы современных прессов достигает 500–1000 ударов в минуту на многопозиционных штампах.

Медь в этом процессе выступает идеальным материалом из-за сочетания проводимости и легкости формовки. Один удар пресса формирует сложную трехмерную деталь с отверстиями и изгибами одновременно. Это в десятки раз быстрее и дешевле фрезерования или лазерной резки.

Высокая повторяемость размеров гарантирует надежную работу автоматических линий сборки плат. Роботы легко захватывают и устанавливают штампованные клеммы благодаря их стабильной геометрии. Минимальный объем отходов при раскрое медной ленты снижает итоговую стоимость продукции.

Штампованные контакты обладают повышенной механической прочностью за счет уплотнения структуры металла. Они выдерживают тысячи циклов включения и выключения в разъемах без потери качества связи. Медь хорошо поддается золочению или лужению сразу после выхода из штамповочного цеха. Гладкая поверхность без задиров обеспечивает идеальное прилегание слоев покрытия.
