Штамповка стали

Для холодной обработки лидерство удерживают малоуглеродистые марки 08кп и 08пс. Эти сплавы обладают высокой пластичностью и легко принимают нужную форму под давлением пресса. Они идеально подходят для глубокой вытяжки корпусных деталей и сложной фурнитуры. Малое содержание углерода исключает риск появления трещин при резком изгибе металла.

Конструкционные стали марок 10, 20 или Ст3 выбирают для производства более нагруженных элементов. Из них изготавливают кронштейны, опоры и детали строительного назначения. Эти материалы обладают большей твердостью и требуют повышенного усилия со стороны оборудования. При работе с ними используют смазочные материалы для снижения износа матриц. Высокоуглеродистые составы типа стали 45 или 60 требуют предварительного термического размягчения. Их штампуют преимущественно горячим способом для получения ответственных деталей машин и инструментов. Такие изделия после остывания проходят закалку для достижения максимальной твердости.

Штамповка стального листа обеспечивает стабильную повторяемость размеров в пределах 0.1–0.3 мм. Это соответствует 12–14 квалитету точности по общепринятым стандартам машиностроения. Такие показатели позволяют собирать сложные узлы без предварительной подгонки элементов.

Применение прецизионных штампов на прессах с ЧПУ позволяет снизить погрешность до 0.02 мм. Мастера используют такие технологии для выпуска деталей приборостроения и автомобильной промышленности. Высокая точность достигается за счет жесткой конструкции оснастки и минимальных зазоров между инструментами.

Точность вырубки отверстий в стали зависит от состояния режущих кромок пуансона. Затупленный инструмент увеличивает заусенец и искажает геометрию среза. Опытные наладчики восстанавливают остроту кромок через каждые 50 000–100 000 ударов.

Ресурс штампа при обработке мягкой углеродистой стали достигает 1 млн рабочих циклов. Углеродистая сталь оказывает умеренное абразивное воздействие на стальной инструмент. Это позволяет эксплуатировать одну оснастку в течение нескольких лет при регулярном обслуживании.

Работа с более твердыми марками стали сокращает срок службы пуансонов до 300–500 тыс. ударов. Высокое сопротивление металла деформации вызывает нагрев и микроскопические сколы кромок. Инженеры применяют специальные износостойкие покрытия для продления жизни дорогостоящих матриц. Использование качественных масел также уменьшает трение и замедляет износ.

Конструкция штампового блока позволяет заменять только изношенные элементы без покупки нового комплекта. Это делает технологию экономически выгодной даже при работе с тяжелыми материалами. Специалисты меняют вставки или направляющие втулки прямо в цехе за несколько часов.

Гофры или складки возникают из-за избытка металла в зоне деформации при вытяжке. Под действием давления материал стремится сместиться к центру матрицы быстрее, чем он успевает растянуться. Это часто случается при производстве глубоких изделий с тонкими стенками. Металл теряет устойчивость и образует характерные волны на фланце или стенках. Такие дефекты невозможно исправить, поэтому бракованные детали отправляют на переплавку.

Для борьбы со складкообразованием мастера используют специальные прижимные устройства (складкодержатели). Они фиксируют края стального листа и создают необходимое натяжение в процессе формовки. Правильная регулировка усилия прижима позволяет металлу плавно «течь» в полость штампа без заломов.

Геометрия рабочих радиусов матрицы также влияет на появление этого дефекта. Слишком плавные переходы провоцируют лишнее скольжение материала, а острые углы могут привести к разрыву. Использование современных программных комплексов исключает ошибки при проектировании штампов.

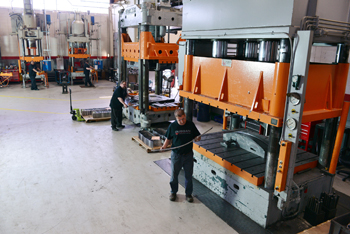

Кривошипные прессы считаются основным оборудованием для массовой листовой штамповки стали. Они обладают высокой скоростью работы и обеспечивают четкий ритм производства. Энергия маховика передается на ползун, который наносит резкий удар по заготовке. Такие машины идеально подходят для вырубки, пробивки и неглубокой формовки деталей.

Гидравлические прессы мастера выбирают для выполнения операций глубокой вытяжки и объемной штамповки. Эти установки обеспечивают плавное нарастание давления и могут удерживать нагрузку в течение нужного времени. Скорость хода ползуна в них ниже, но усилие может достигать нескольких тысяч тонн.

Выбор конкретного типа машины зависит от габаритов изделия и требуемого усилия прессования. Для мелких крепежных элементов заводы используют маломощные настольные агрегаты. Крупногабаритные панели корпусов требуют установки тяжелых многопозиционных прессов.

Термический отжиг необходим для восстановления пластичности стали и снятия внутренних напряжений. В процессе прокатки или предыдущих операций металл может стать слишком жестким. Нагрев до +700–850°C меняет структуру сплава и делает его податливым для штампа. Это снижает риск появления трещин и разрывов при глубокой вытяжке материала.

Процесс также помогает унифицировать свойства металла в разных частях одной партии. Листы из разных поставок могут иметь разную твердость, что мешает стабильной настройке пресса. Отжиг выравнивает характеристики стали, обеспечивая идентичность всех готовых изделий.

Для предотвращения образования окалины отжиг часто проводят в печах с защитной атмосферой. Это сохраняет поверхность стали чистой и избавляет от необходимости последующего травления. Чистый металл меньше изнашивает инструмент и лучше принимает технологическую смазку.

Смазка создает разделительный барьер между поверхностью стального листа и рабочим инструментом. Она снижает силу трения, которая возникает в момент контакта под высоким давлением. Это предотвращает локальный перегрев металла и исключает его приваривание к матрице. Использование качественных масел позволяет получить детали с более гладкой поверхностью.

Для простой вырубки и пробивки применяют жидкие минеральные масла с низкой вязкостью. Они легко проникают в зазоры и быстро удаляются после завершения цикла. При глубокой вытяжке используют густые пасты с графитовыми или полимерными добавками. Такие вещества выдерживают экстремальное давление и не разрываются при растяжении волокон металла.

Способ нанесения состава влияет на экономику процесса и чистоту рабочего места. Автоматические системы распыления дозируют масло точно в зону штамповки перед каждым ударом. Это исключает лишний расход реагентов и облегчает последующую промывку изделий.

Эффективный раскрой металла позволяет сэкономить до 20–30% стоимости исходного сырья. Инженеры используют специализированное программное обеспечение для плотной компоновки деталей на листе. Они учитывают ширину перемычек между заготовками, которые необходимы для надежного удержания материала в штампе.

Минимальное расстояние между деталями гарантирует стабильность процесса подачи ленты. Правильная ориентация элементов также учитывает направление волокон стали для лучшей гибки.

Применение многорядной штамповки значительно повышает коэффициент использования металла. Оборудование настраивают так, чтобы пуансоны вырубали сразу несколько деталей в шахматном порядке. Это минимизирует площадь пустой сетки, которая уходит в металлолом после завершения работ.

Иногда конструкторы меняют геометрию детали для более плотной стыковки заготовок на плоскости. Незначительное изменение радиуса или угла может привести к существенной экономии проката. Полученные отходы в виде мелких вырубок заводы часто используют для производства более мелких изделий.

Штамповка толстой стали требует применения тяжелого оборудования с усилием в сотни и тысячи тонн. При работе с таким материалом мастера сталкиваются с огромными нагрузками на рабочие кромки штампа. Толстый лист сопротивляется деформации гораздо сильнее, чем тонкая лента или полоса.

Для получения чистого среза увеличивают зазоры между пуансоном и матрицей до 10–12% от толщины. Это предотвращает заклинивание инструмента и образование рваных краев на детали.

Гибка толстолистовой стали часто сопровождается появлением значительных внутренних напряжений. Для исключения трещин инженеры увеличивают радиусы скругления в углах изделия. В некоторых случаях применяют предварительный местный нагрев зоны деформации газовыми горелками. Массивные заготовки требуют надежной фиксации для исключения их смещения в момент удара.

Пробивка отверстий в толстом металле создает сильную вибрацию и шум в производственном цеху. Специалисты устанавливают оборудование на виброгасящие фундаменты для защиты конструкции здания. Пуансоны для таких работ изготавливают из специальных ударопрочных сталей с особой термообработкой.

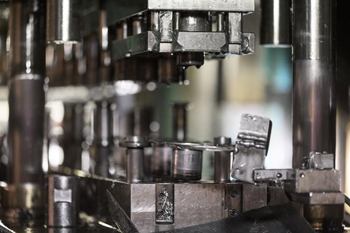

Прогрессивные (последовательные) штампы позволяют получить готовое изделие за один проход ленты через пресс. Инструмент состоит из нескольких рабочих станций, на каждой из которых выполняется одна операция.

На первом этапе происходит вырубка контура или пробивка отверстий, на последующих - гибка и формовка. На последней позиции готовая деталь отрезается от основной полосы и падает в тару. Такая технология обеспечивает максимальную скорость выпуска продукции без участия человека.

Точность перемещения стальной ленты между станциями контролируют специальные ловители. Они входят в предварительно пробитые отверстия и фиксируют металл с точностью до 0.01 мм. Это гарантирует идеальное совмещение всех этапов обработки на каждой детали в партии. Прогрессивная штамповка незаменима при производстве миллионов идентичных клемм, скоб и шайб.

Стоимость изготовления последовательного штампа значительно выше, чем обычного одиночного инструмента. Он требует сложного проектирования и использования прецизионных узлов для каждой рабочей зоны. Но затраты окупаются за счет резкого снижения трудоемкости и исключения межоперационного складирования.

Качественная сварка стальных деталей требует полной очистки поверхностей от технологической смазки. Остатки масла при нагреве разлагаются и образуют газы, которые приводят к появлению пор в шве. Для удаления жировых пленок используют химические растворители или щелочные ванны. После промывки заготовки проходят стадию сушки для исключения коррозии перед сварочными работами.

Удаление заусенцев после вырубки также считается важным этапом подготовки. Острые края металла мешают плотному прилеганию деталей друг к другу в сварочном кондукторе. Для сглаживания используют галтовочные барабаны или ручные шлифовальные машины для зачистки кромок.

Если сталь проходила горячую штамповку, необходимо очистить ее от слоя окалины. Оксидная пленка плохо проводит ток и препятствует формированию качественного сварочного шва. Для механической очистки металла заводы применяют пескоструйную обработку или дробеметные установки.

Штампованные изделия из углеродистой стали требуют защиты от атмосферной коррозии. Самым популярным методом считается гальваническое цинкование поверхностей деталей. Слой цинка толщиной 5–15 мкм надежно изолирует металл от контакта с кислородом и влагой. Такое покрытие обладает отличным сцеплением и не отслаивается при небольших механических воздействиях.

Порошковое окрашивание выбирают для получения долговечного декоративного слоя нужного цвета. Полимерный порошок наносят в электростатическом поле и запекают в печи при высокой температуре. Полученная пленка обладает высокой твердостью и устойчивостью к царапинам и ударам. Этот метод востребован при производстве корпусов электроники, мебельной фурнитуры и бытовой техники.

Для тяжелых условий эксплуатации применяют метод горячего цинкования или нанесение эмалей. Стальные детали погружают в расплавленный цинк, что создает толстый и очень прочный слой. Такая защита идеально подходит для строительных кронштейнов и элементов дорожных ограждений.
