Центробежное литье

В процессе центробежного литья расплавленный металл прижимается к стенкам вращающейся формы с усилием, которое во много раз превышает силу тяжести. Это создает высокое давление в кристаллизующемся слое, что способствует эффективному вытеснению микроскопических пузырьков газа и предотвращает образование усадочной пористости.

Под воздействием центробежного давления металл приобретает мелкозернистую и очень плотную структуру, которая по своим механическим свойствам практически не уступает кованым заготовкам. Такая однородность материала особенно важна для деталей, работающих в условиях высокого давления жидкостей или газов.

Специалисты отмечают, что предел прочности и твердость изделий, полученных этим методом, стабильно выше на 15-20% по сравнению с обычным статическим литьем в песчаные формы.

Особенность технологии в том, что под действием центробежной силы все легкие фракции, содержащиеся в расплаве, вытесняются к свободной внутренней поверхности заготовки. Сюда относятся неметаллические включения, остаточный шлак и газовые выделения.

В результате в центральной части полого цилиндра образуется так называемый ликватный слой - зона с повышенным содержанием примесей и неоднородной структурой. Этот слой имеет более низкие эксплуатационные характеристики и может содержать микродефекты. Чтобы деталь соответствовала требованиям надежности, инженеры всегда закладывают припуск на внутренний диаметр для последующей расточки.

Снятие этого дефектного слоя позволяет получить идеально чистое и прочное тело детали, где основной металл абсолютно свободен от случайных включений, что является визитной карточкой качественного центробежного литья.

Одно из главных преимуществ центробежного литья - возможность формирования полых тел без применения песчаных стержней. Толщина стенки будущей заготовки определяется исключительно массой заливаемого в форму металла. Технологи рассчитывают требуемый объем расплава исходя из геометрических размеров детали и плотности конкретного сплава.

Перед заливкой порция металла взвешивается с высокой точностью. После подачи расплава во вращающуюся изложницу он равномерно распределяется по всей длине формы, образуя слой заданной толщины. Этот метод исключает риск смещения стержня или его поломки, что часто случается при статическом литье труб.

Заказчик получает деталь с идеальной соосностью наружной и внутренней поверхностей, что значительно упрощает последующую балансировку и механическую обработку изделия на токарных станках.

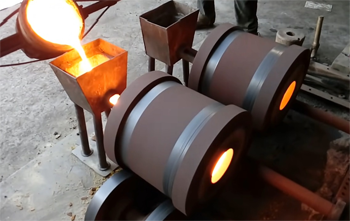

Выбор типа машины зависит от соотношения длины и диаметра изготавливаемой детали. Машины с горизонтальной осью вращения универсальны для производства длинномерных изделий, таких как трубы, валы и цилиндрические обечайки. В них расплав распределяется по всей длине изложницы за счет высокой скорости вращения.

Вертикальные центробежные машины применяются для получения коротких деталей большого диаметра: колец, фланцев, втулок и шестерен. Особенность вертикального способа - влияние гравитации, из-за которого внутренняя поверхность отливки приобретает форму параболоида. Чем выше скорость вращения, тем ближе форма внутренней полости к цилиндру.

Инженеры подбирают тип оборудования так, чтобы минимизировать отклонения геометрии и обеспечить наиболее рациональное распределение припусков для каждого конкретного типа заготовок.

Скорость вращения изложницы - параметр, определяющий величину центробежного давления и качество формирования поверхности. Если скорость будет недостаточной, расплав может начать падать с верхних стенок формы каплями, что приведет к образованию дефектов в виде брызг и неслитин. Слишком высокая скорость вращения создает избыточные напряжения в форме и может спровоцировать появление продольных горячих трещин в отливке из-за затрудненной усадки.

Специалисты рассчитывают оптимальное число оборотов в минуту индивидуально для каждого диаметра и марки сплава, стремясь обеспечить гравитационный коэффициент в диапазоне 60-80 единиц. Стабильность вращения на протяжении всего периода кристаллизации гарантирует получение заготовки с идеально ровными стенками и однородной микроструктурой по всей окружности.

В центробежной технологии применяют многоразовые металлические формы, называемые изложницами. Их чаще всего изготавливают из специальных марок сталей или чугуна, обладающих высокой термической усталостной прочностью.

Внутренняя поверхность формы подвергается тщательной шлифовке для обеспечения легкого извлечения отливки. Для защиты металла формы от эрозии и регулирования скорости остывания на рабочую поверхность наносится слой огнеупорного покрытия или теплоизоляционной облицовки.

Ресурс стальной изложницы при литье медных сплавов может составлять несколько тысяч циклов, тогда как при литье стали он сокращается из-за более агрессивного теплового воздействия. Качественное обслуживание форм, включающее своевременную очистку и контроль геометрии, позволяет сохранять высокую точность размеров заготовок на протяжении всего срока эксплуатации оснастки.

Бронзовые сплавы обладают высокой стоимостью, поэтому минимизация отходов при их переработке приоритетна. Центробежное литье позволяет отказаться от массивных литников и прибылей, которые в статическом литье могут составлять до 40% от массы заливки. Кроме того, бронзы склонны к ликвации и газопоглощению.

Центробежная сила эффективно подавляет эти негативные процессы, обеспечивая получение плотных антифрикционных втулок и подшипников с безупречной чистотой металла. Высокое давление при кристаллизации способствует формированию специфической структуры, которая значительно повышает износостойкость бронзовых деталей в узлах трения.

Для заказчика это означает получение качественного изделия с минимальными затратами на дорогостоящее сырье и с гарантированным отсутствием скрытых пор, которые могли бы вскрыться при финишной обработке.

Ликвация - разделение компонентов сплава по удельному весу под действием центробежной силы. Тяжелые элементы могут стремиться к наружной стенке, а легкие - к внутренней, что ведет к неоднородности химического состава и свойств детали.

Для борьбы с этим эффектом технологи применяют методы ускоренного охлаждения изложницы водой или сжатым воздухом. Быстрый переход металла из жидкого состояния в твердое не дает времени атомам разных элементов перераспределиться по объему. Также используются специальные модифицирующие добавки, которые измельчают структуру зерна и способствуют более равномерному распределению фаз.

Точный подбор температурного режима заливки и интенсивности охлаждения позволяет получать заготовки из сложных нержавеющих сталей и спецсплавов с абсолютно стабильными характеристиками по всему сечению стенки.

Литейный метод обеспечивает гораздо большую гибкость при изготовлении нестандартных типоразмеров труб и втулок. Прокатное производство требует наличия дорогостоящих станов и оправки под каждый диаметр, что оправдано только при огромных тиражах стандартной продукции.

Центробежное литье позволяет изготовить партию труб любого диаметра и толщины стенки, просто заменив изложницу или изменив навеску металла. С точки зрения прочности центробежнолитые заготовки сопоставимы с горячекатаными, но они не имеют швов и обладают более изотропной структурой.

Кроме того, литье позволяет получать изделия из сплавов, которые практически не поддаются деформации в горячем состоянии, например, из жаропрочных сталей с высоким содержанием хрома. Это делает метод незаменимым для производства реторт химических печей и других уникальных компонентов энергетического оборудования.

Поскольку деталь остывает внутри жесткой металлической изложницы, процесс ее извлечения требует учета коэффициента линейной усадки. При охлаждении металл отливки сокращается в размерах и естественным образом отходит от стенок формы, образуя небольшой зазор.

Для облегчения этого процесса на поверхность изложницы перед заливкой наносятся разделительные составы на основе графита или талька. В горизонтальных машинах извлечение производится с помощью специальных выталкивателей или механических захватов, которые вытягивают заготовку из формы. Важно поймать правильный температурный момент: металл должен быть достаточно прочным, чтобы не деформироваться, но еще достаточно горячим, чтобы усадка была максимальной.

Правильно спроектированная технология извлечения исключает появление задиров на поверхности и гарантирует сохранность геометрии даже тонкостенных и длинных изделий.

Да, безусловно. Технология позволяет получать уникальные многослойные детали, объединяющие свойства разных металлов в одном изделии.

Процесс происходит в два этапа: сначала в изложницу заливается первый сплав, например прочная конструкционная сталь. Когда наружный слой начинает кристаллизоваться, но его внутренняя поверхность еще остается оплавленной, подается порция второго металла, например антифрикционной бронзы или коррозионностойкой нержавейки. Под действием вращения происходит диффузионное соединение слоев на молекулярном уровне.

В результате получается монолитная биметаллическая втулка или вал с прочной основой и функциональным рабочим слоем. Это позволяет заказчику существенно снизить стоимость детали, используя дорогой сплав только в зоне непосредственного износа или контакта с агрессивной средой, сохраняя при этом общую высокую надежность конструкции.

Динамическая балансировка - ключевое условие безопасности и качества в центробежном литье. Поскольку машина вращается с огромной скоростью, малейший дисбаланс изложницы или неравномерное распределение массы металла приводят к возникновению колоссальных вибраций. Это может вызвать не только преждевременный износ подшипников оборудования, но и привести к разрушению литейной формы прямо в процессе заливки.

Вибрации также негативно влияют на структуру металла, вызывая появление волнистости на внутренней поверхности и способствуя захвату воздуха расплавом. Современные установки оснащаются системами автоматической балансировки и датчиками контроля вибрации.

Настройка оборудования перед каждым циклом гарантирует стабильное распределение металла по стенкам и получение заготовок с высокой точностью геометрических параметров.

Стоимость изготовления отливок формируется из затрат на металл, электроэнергию для плавки и амортизацию изложниц. Значительную часть цены при малых заказах составляет подготовка оснастки. Если у предприятия уже есть форма подходящего диаметра, заказчику не приходится оплачивать ее изготовление, что существенно снижает смету.

Оптимизация цены достигается за счет правильного выбора припусков на обработку: чем точнее настроен процесс литья, тем меньше металла уходит в стружку. Также выгодно заказывать партии изделий, кратные вместимости плавильной печи, что позволяет максимально эффективно использовать энергоресурсы.

Прозрачный расчет стоимости включает в себя и затраты на финишную механическую обработку, так как центробежное литье позволяет получать заготовки, требующие минимального времени нахождения на станках. В итоге это снижает общую себестоимость готового узла.
