Объемная штамповка

Объемная штамповка подразумевает значительное изменение всех трех размеров исходной заготовки: длины, ширины и высоты. В отличие от листовой обработки, где мастер работает с тонким прокатом, здесь сырьем служат массивные болванки, сортовой прокат или слитки. В процессе деформации металл течет в разных направлениях, полностью заполняя полость штампа. Это позволяет создавать детали сложной 3D конфигурации с переменным сечением и выступами.

Листовая технология направлена на получение полых или плоских изделий из заготовок постоянной толщины. Объемный метод позволяет изготавливать массивные и прочные узлы: коленчатые валы, шатуны, шестерни и рычаги. Металл в штампе подвергается огромным нагрузкам, что приводит к его уплотнению и устранению внутренних пор. Конечный продукт обладает высокой жесткостью и стойкостью к износу.

Объемная деформация требует гораздо более мощного оборудования и массивной оснастки. Для листовых работ достаточно легких прессов, тогда как для объемных заводы используют тяжелые гидравлические машины силой до 10000 т и более. Процесс позволяет получать заготовки с минимальными припусками под последующую токарную обработку, что делает технологию незаменимой в тяжелом машиностроении и авиации.

Для объемной штамповки инженеры выбирают металлы с хорошим показателем пластичности в холодном или горячем состоянии. Основную массу продукции изготавливают из углеродистых и легированных сталей марок 20, 45, 40Х, 30ХГСА. Эти сплавы при нагреве до +1100–1200°C приобретают текучесть, сопоставимую с плотным пластилином. Это позволяет металлу проникать даже в узкие и глубокие ручьи штампа без риска появления трещин.

Цветные сплавы тоже активно используют в объемном производстве. Алюминий марок АК4 или Д16 востребован в авиастроении из-за малого веса и высокой удельной прочности. Латунь Л63 и медь применяют для выпуска точных сантехнических фитингов, контактов и элементов трубопроводной арматуры. Работа с титановыми сплавами требует особой квалификации, так как этот металл быстро остывает и сильно налипает на рабочий инструмент.

Выбор материала напрямую влияет на ресурс штамповой оснастки. Нержавеющая сталь сокращает срок службы матрицы в 2 раза по сравнению с обычным черным металлом из-за высокого сопротивления деформации. Технологи всегда учитывают химический состав стали при расчете температуры нагрева и усилия пресса.

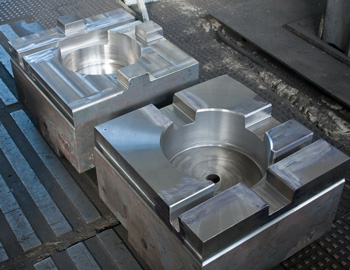

Открытая штамповка предусматривает наличие специального зазора по всему периметру стыка матрицы и пуансона. В эту щель в процессе обжатия вытекает лишний металл, образуя облой, или заусенец. Облой создает дополнительное сопротивление, которое заставляет основной объем заготовки плотнее заполнять полости штампа. После завершения цикла рабочие обрезают лишний край на отдельном обрезном прессе.

Закрытая объемная штамповка проходит в полностью замкнутом пространстве без выхода излишков наружу. Этот метод требует идеального расчета объема исходной заготовки с точностью до 1–2%. Если металла окажется больше нормы, давление может разрушить детали пресса или сам штамп. Если меньше - деталь получится с недоливом и браком формы. Закрытый способ экономит до 15% сырья за счет отсутствия отходов на облой.

Выбор между этими схемами зависит от формы изделия и веса партии. Открытые штампы проще в изготовлении и прощают небольшие погрешности в массе болванки. Закрытая технология обеспечивает более высокую точность размеров и чистоту поверхности.

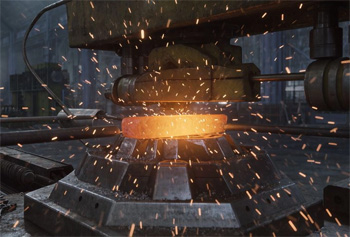

Нагрев металла перед штамповкой переводит его в состояние высокой пластичности и снижает предел текучести. Это позволяет мастерам проводить масштабную деформацию массивных заготовок с меньшим усилием оборудования. Раскаленная сталь легко течет в ручьи штампа, принимая сложную форму без разрушения структуры. Горячий метод незаменим для производства крупных шестерен, фланцев и дисков из твердых марок стали.

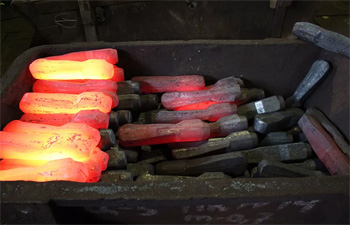

Температурный интервал для стальных заготовок обычно составляет +850–1250°C. Мастер использует индукционные печи для быстрого и равномерного прогрева болванок по всему сечению. Равномерность тепла исключает появление «холодной сердцевины», которая может вызвать поломку штампа. В процессе нагрева на поверхности образуется окалина, которую рабочие сбивают водой под давлением перед подачей под пресс.

После штамповки детали проходят стадию контролируемого охлаждения. Это важно для сохранения мелкозернистой структуры металла и исключения трещин напряжения.

Холодная объемная штамповка проходит без предварительного нагрева заготовки в печах. Эту технологию применяют для получения мелких и средних деталей высокой точности: болтов, гаек, штифтов и заклепок. Металл деформируют при комнатной температуре, что требует от оборудования огромных усилий. Инструмент для такой работы изготавливают из сверхтвердых сплавов с высокой стойкостью к истиранию.

Главное преимущество метода - идеальное качество поверхности и точность размеров до 0.05 мм. Изделия после холодного пресса не имеют окалины и не требуют последующей механической обработки. В процессе деформации происходит наклеп (упрочнение) металла, что повышает его твердость на 20–30%. Это позволяет использовать более дешевые марки стали для получения прочных крепежных элементов и метизов.

Холодная технология экономически оправдана только при массовых тиражах от 10000 штук. Изготовление оснастки для холодного выдавливания стоит в 3–5 раз дороже горячих аналогов, но отсутствие затрат на топливо для печей и высокая скорость работы автомата снижают себестоимость единицы товара.

Холодное выдавливание - вид объемной штамповки, при котором металл буквально вытекает из отверстия матрицы под давлением пуансона. Технологи различают прямое и обратное выдавливание. При прямом способе направление течения металла совпадает с движением инструмента. Так изготавливают стержневые детали типа заклепок или валов. Обратное выдавливание заставляет металл течь в сторону, противоположную ходу пуансона, для создания полых стаканов и гильз.

Процесс проходит в условиях всестороннего сжатия, что исключает появление трещин даже у малопластичных сплавов. Металл получает волокнистую структуру, которая идеально повторяет контур изделия. Это делает деталь очень прочной на разрыв и изгиб. Мастера используют этот метод для производства корпусов конденсаторов, деталей насосов и элементов автомобильной топливной аппаратуры. Чистота поверхности достигает 8–9 класса, что соответствует зеркальному блеску.

Для успешного выдавливания рабочие применяют фосфатирование и специальную густую смазку. Это снижает трение в 5–10 раз и предотвращает налипание стали на стенки матрицы. Усилие пресса может достигать 2500 МПа, поэтому оборудование имеет мощные станины и системы охлаждения.

Высадка - увеличение поперечного сечения части заготовки за счет уменьшения ее длины. Эту операцию чаще всего выполняют на горизонтально-ковочных машинах (ГКМ) для создания головок болтов, клапанов двигателей или фланцев на концах валов. Мастер фиксирует пруток в зажимах, после чего пуансон ударяет в торец металла, заставляя его заполнять полость матрицы. Высадка может быть как горячей, так и холодной.

Процесс позволяет получать утолщения любой формы: круглые, шестигранные или квадратные. Главное преимущество высадки - сохранение целостности волокон металла в месте перехода от стержня к головке. Это делает крепежные изделия в разы прочнее тех, что изготовлены методом точения.

Высадка на ГКМ проходит на высоких скоростях, что обеспечивает выпуск до 60–100 деталей в минуту. Технология минимизирует количество отходов, так как объем головки формируется из тела самого прутка.

Инженеры строго рассчитывают длину высаживаемой части, чтобы избежать изгиба заготовки в процессе удара. Если длина выступающего конца превышает 3 диаметра прутка, высадку проводят в несколько последовательных переходов. Это гарантирует отсутствие складок и перекосов на готовой детали.

Брак при объемной деформации чаще всего связан с нарушением температурного режима или износом штампа. Самый распространенный дефект - недолив, когда металл не заполняет острые углы или выступы матрицы. Причина кроется в недостаточном нагреве болванки или в слабом давлении пресса. Контролеры также замечают зажимы (складки), которые образуются при неправильной укладке заготовки в ручей штампа.

Поверхностные трещины возникают при штамповке металла, остывшего ниже критической температуры. Внутренние расслоения и рыхлость могут появиться при нарушении структуры исходного проката. Еще один вид брака - смещение половин штампа относительно оси, что искажает форму поковки и увеличивает припуски. Такие отклонения выявляют с помощью шаблонов и цифровых мерительных инструментов сразу после обрезки облоя.

Глубокие вмятины от впрессованной окалины делают деталь непригодной для ответственного применения. Чтобы избежать этого, рабочие очищают матрицу сжатым воздухом после каждого цикла.

Припуски - лишний слой металла на поверхности поковки, который позже удаляют на токарных или фрезерных станках. Их величину инженеры рассчитывают по ГОСТу 7505-89 в зависимости от веса детали, ее габаритов и требуемой чистоты поверхности. Обычно припуск составляет от 1.5 мм до 5 мм на сторону. Этот показатель стремятся минимизировать для экономии металла и сокращения времени механической обработки.

На размер припуска влияют сложность формы и наличие уклонов, необходимых для извлечения детали из штампа. Технологи учитывают допуски на смещение половин штампа и износ рабочих поверхностей инструмента. Чем точнее изготовлена оснастка, тем меньше металла уйдет в стружку. Объемная штамповка позволяет получать поковки с коэффициентом использования металла до 0.8–0.85, что значительно выгоднее свободной ковки.

Минимальные припуски делают технологию привлекательной для заказчиков серийной продукции. Это снижает вес закупаемого сырья и транспортные расходы.

Поковки после горячей штамповки обязательно проходят термическую обработку для выравнивания структуры и снятия напряжений. В процессе деформации и остывания зерна металла могут расти неравномерно, что делает материал неоднородным. Чаще всего технологи назначают нормализацию или полный отжиг. Эти процессы измельчают зерно, повышают пластичность и облегчают последующую резку металла станками.

Для ответственных деталей, таких как валы трансмиссии или рычаги шасси, применяют закалку с последующим отпуском. Такая процедура придает металлу нужную твердость и высокую ударную вязкость. Специалисты контролируют режим нагрева и скорость охлаждения в зависимости от марки стали. Качественная термообработка исключает риск внезапного разрушения детали при пиковых нагрузках в реальном механизме.

Твердость поковки проверяют на стационарных твердомерах по методу Бринелля после каждого цикла термообработки. Результаты тестов заносят в паспорт партии.

Смазка в процессе объемной деформации служит для снижения трения и защиты дорогостоящего штампа. Она предотвращает налипание раскаленного металла на стенки матрицы, что особенно критично для нержавеющих и жаропрочных сталей. Мастера используют водные или масляные суспензии на основе графита. Смазка создает прочную разделительную пленку, которая выдерживает огромные удельные давления и температуры до +1200°C.

Правильное нанесение смазки облегчает течение металла в глубокие углы формы и снижает усилие пресса на 20–30%. Это позволяет использовать оборудование меньшей мощности для сложных деталей. Смазка также отводит лишнее тепло от инструмента, предотвращая его термический разгар и преждевременный износ.

Современные автоматические системы распыляют состав в виде тумана, обеспечивая равномерное покрытие всей рабочей полости штампа. Для холодной штамповки и выдавливания применяют специализированные фосфатные или мыльные покрытия. Они химически связываются с поверхностью заготовки, исключая задиры даже при экстремальных степенях деформации.
